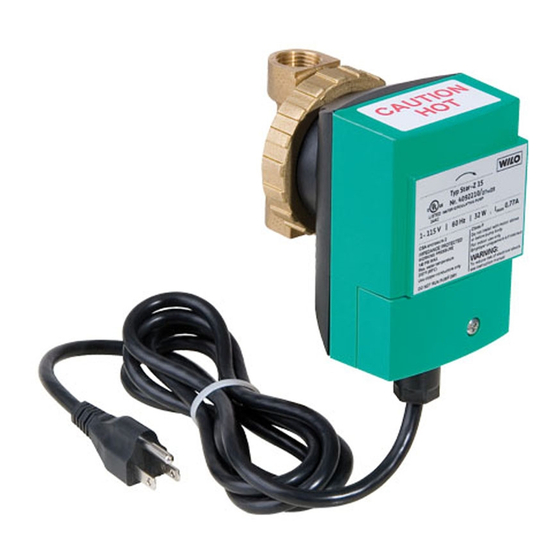

- Page 1 Wilo-Star-Z 15 Installation and operating instructions Instructions de montage et de mise en service Instrucciones de instalación y funcionamiento...
-
Page 3: Table Of Contents
Table of contents ....................page 1 General ........................... 2 2 Safety ............................. 2 3 Transport and interim storage .................... 3 4 Intended use (Application) ....................4 5 Product information ......................4 6 Description and function ..................... 5 7 Installation and electrical connection ................5 8 Commissioning ........................ -
Page 4: Table Of Contents
The product is at risk of damage. 'Caution' refers to the product when the user is neglecting the procedures. NOTE: A notice with useful information for the user in relation to the product. It alerts the user to possible problems. Subject to technical alterations! WILO AG 11/2007... -
Page 5: Transport And Interim Storage
CAUTION! Risk of damage to the pump! Risk of damage through incorrect handling during transport and storage. • The pump must be protected against humidity, frost and mechanical damage during transport or interim storage. Installation and operating instructions Wilo Star-Z 15... -
Page 6: Intended Use (Application)
4 Intended use (Application) The Star-Z 15 is used to circulate potable (drinking) water. 5 Product information 5.1 Model number explanation Example: Star-Z 15 BN5, Star-Z 15 BS5, Star-Z 15 BS7 Star-Z Series: Standard drinking water circulating pump Bronze pump housing NPT union with ½... -
Page 7: Description And Function
Motor protection is not required as the motors are impedance protected. The Star-Z 15 BN5 model is a compact, ready-to-install pump with ½” union NPT type threading. The Star-Z 15 BS5 / BS7 model is a compact, ready-to-install pump with sweat pipe connections. - Page 8 If necessary, rotate the motor housing after releasing the union nut (Fig. 1, Item 2). Take care not to damage the housing gasket. • The directional arrow on the pump housing shows the direction of flow. Subject to technical alterations! WILO AG 11/2007...
-
Page 9: Commissioning
To prevent scalding prior to disassembling, turn power to the pump off, close the isolation valves for a period long enough so the pump body does not feel extremely hot to the touch. This will prevent steam flashing of extremely hot water. Installation and operating instructions Wilo Star-Z 15... -
Page 10: Faults, Causes And Remedies
Dry running, insufficient water. Check the shut-off devices, which must be open fully. Fig. 1 If the fault cannot be remedied, please contact your local heating specialist or Wilo customer services. Subject to technical alterations! WILO AG 11/2007... - Page 11 Sommaire ......................page 1 Généralités ..........................10 2 Sécurité ..........................10 3 Transport et stockage avant utilisation ................11 4 Utilisation conforme (application) ...................12 5 Informations produit ......................12 6 Description et fonctionnement ..................13 7 Installation et raccordement électrique ................13 8 Mise en service ........................15 9 Entretien ..........................15 10 Pannes, causes et remèdes ....................16...
-
Page 12: Sommaire
Risque d'endommager le produit. 'Attention' indique qu'en cas de non- respect d'une instruction, le produit risque d'être endommagé. REMARQUE : Remarque pour la manipulation du produit. Elle signale à l'utilisateur d'éventuels problèmes. Sous réserve de modifications techniques! WILO AG 11/2007... -
Page 13: Transport Et Stockage Avant Utilisation
Une manutention incorrecte lors du transport ou du stockage avant utilisation risque d'endommager la pompe. • Pendant le transport et le stockage avant utilisation, la pompe doit être protégée de l'humidité, du gel et de tout dommage mécanique. Instructions de montage et de mise en service Wilo Star-Z 15... -
Page 14: Utilisation Conforme (Application)
Star-Z 15 est utilisée pour la circulation de l'eau potable. 5 Informations produit 5.1 Explications relatives aux références de modèle Exemple : Star-Z 15 BN5, Star-Z 15 BS5, Star-Z 15 BS7 Star-Z Série : pompe de circulation standard de l'eau potable Corps de pompe en bronze Raccord NPT de ½... -
Page 15: Description Et Fonctionnement
éléments présents dans l'eau potable ou sanitaire. Le moteur est autoprotégé par impédance et ne nécessite donc pas de protection externe. Le modèle Star-Z 15 BN5 est une pompe compacte, prête à l'installation, avec un filetage de type NPT de ½”. - Page 16 (Fig. 1, point 2). Ce faisant, veiller à ne pas endommager le joint d'étanchéité de la carcasse du moteur. • La flèche représentée sur le boîtier de pompe indique la direction du débit. Sous réserve de modifications techniques! WILO AG 11/2007...
-
Page 17: Mise En Service
Pour éviter tout risque de brûlure, avant le démontage, mettre la pompe hors tension et fermer les clapets d'isolement de sorte que le corps de pompe refroidisse suffisamment pour pouvoir être touché. Ces mesures permettent d'éviter une projection d'eau extrêmement chaude. Instructions de montage et de mise en service Wilo Star-Z 15... -
Page 18: Pannes, Causes Et Remèdes
être complètement ouverts. Fig. 1 S’il n’est pas possible de remédier ainsi au défaut, veuillez contacter un spécialiste en plomberie et chauffageou le Service à la clientèle de Wilo. Sous réserve de modifications techniques! WILO AG 11/2007... - Page 19 Tabla de contenidos ..................página 1 Información general ......................18 2 Seguridad ..........................18 3 Transporte y almacenamiento provisional ..............19 4 Uso previsto (aplicación) ....................20 5 Información de producto ....................20 6 Descripción y funcionamiento ..................21 7 Instalación y conexión eléctrica ..................21 8 Puesta en servicio .......................23 9 Mantenimiento ........................23 10 Fallas, causas y remedios ....................24...
-
Page 20: Tabla De Contenidos
INDICACIÓN: Nota con información relativa al producto, útil para el usuario. Advierte al usuario sobre posibles problemas. Sujeto a modificaciones técnicas WILO AG 11/2007... -
Page 21: Transporte Y Almacenamiento Provisional
Riesgo de daños por la manipulación incorrecta durante el transporte y el almacenamiento. • La bomba se debe proteger de la humedad, de heladas y de daños mecánicos durante el transporte y el almacenamiento provisional. Instrucciones de instalación y funcionamiento Wilo Star-Z 15... -
Page 22: Uso Previsto (Aplicación)
Star-Z 15 se utiliza para circular agua potable (para beber). 5 Información de producto 5.1 Explicación de número de modelo Ejemplo: Star-Z 15 BN5, Star-Z 15 BS5, Star-Z 15 BS7 Star-Z Series: Bomba de circulación de agua potable Cubierta de bomba de bronce Unión NPT con conexión de ½... -
Page 23: Descripción Y Funcionamiento
La protección del motor no es necesaria porque los motores están protegidos eléctricamente. El modelo Star-Z 15 BN5 es una bomba compacta y lista para instalar con un tipo de unión roscada NPT de ½”. El modelo Star-Z 15 BS5 / BS7 es una bomba compacta y lista para instalar con conexiones de tubo soldadas. - Page 24 (fig. 1, elemento 2). Se debe ir con cuidado para no dañar la junta de la cubierta. • La flecha de dirección en la cubierta de la bomba muestra la dirección de la corriente. Sujeto a modificaciones técnicas WILO AG 11/2007...
-
Page 25: Puesta En Servicio
Esto evitará una evaporación instantánea del agua extremadamente caliente. Instrucciones de instalación y funcionamiento Wilo Star-Z 15... -
Page 26: Fallas, Causas Y Remedios
Fig. 1 Si la falla no se puede remediar, póngase en contacto con el especialista local en calefacción o con el servicio al cliente de Wilo. Sujeto a modificaciones técnicas WILO AG 11/2007... - Page 27 Français Instructions de montage et de mise en service Wilo Star-Z 15...
- Page 28 WILO USA LLC Wilo Canada Inc. 1290 North 25th Ave Bay 7 – 2915 Melrose Park, IL 60160 10th Ave. N.E. Calgary, Alberta, T2A 5L4 CANADA Phone: (866) 945-6872 (WILO USA) Phone: (866) 945-6236 (WILO CDN) FAX: (708) 338-0455 FAX: (403) 277-9456...
