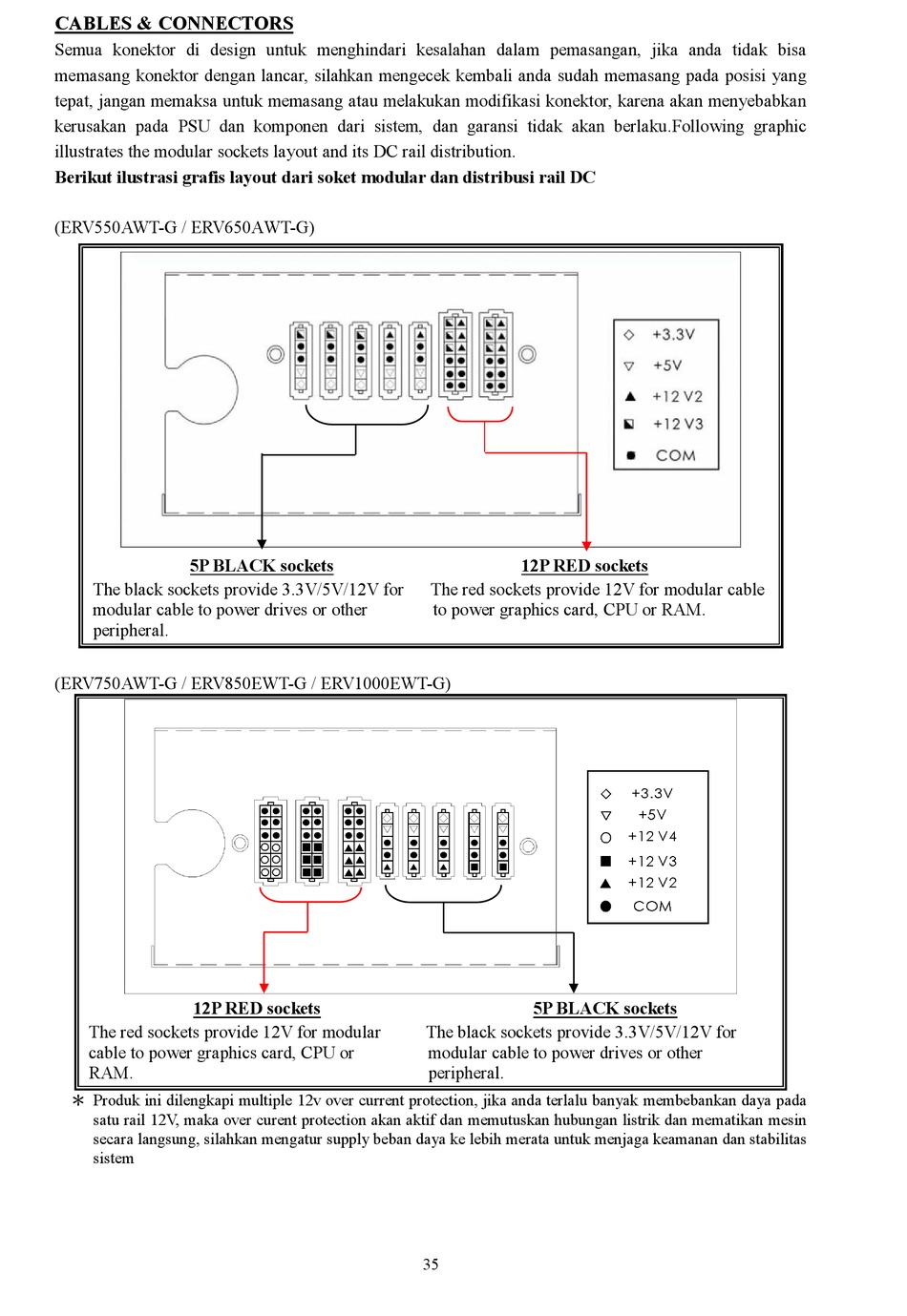

CABLES & CONNECTORS
Semua konektor di design untuk menghindari kesalahan dalam pemasangan, jika anda tidak bisa
memasang konektor dengan lancar, silahkan mengecek kembali anda sudah memasang pada posisi yang
tepat, jangan memaksa untuk memasang atau melakukan modifikasi konektor, karena akan menyebabkan
kerusakan pada PSU dan komponen dari sistem, dan garansi tidak akan berlaku.Following graphic
illustrates the modular sockets layout and its DC rail distribution.
Berikut ilustrasi grafis layout dari soket modular dan distribusi rail DC
(ERV550AWT-G / ERV650AWT-G)
5P BLACK sockets
The black sockets provide 3.3V/5V/12V for
modular cable to power drives or other
peripheral.
(ERV750AWT-G / ERV850EWT-G / ERV1000EWT-G)
12P RED sockets
The red sockets provide 12V for modular
cable to power graphics card, CPU or
RAM.
＊
Produk ini dilengkapi multiple 12v over current protection, jika anda terlalu banyak membebankan daya pada
satu rail 12V, maka over curent protection akan aktif dan memutuskan hubungan listrik dan mematikan mesin
secara langsung, silahkan mengatur supply beban daya ke lebih merata untuk menjaga keamanan dan stabilitas
sistem
12P RED sockets
The red sockets provide 12V for modular cable
to power graphics card, CPU or RAM.
5P BLACK sockets
The black sockets provide 3.3V/5V/12V for
modular cable to power drives or other
peripheral.
