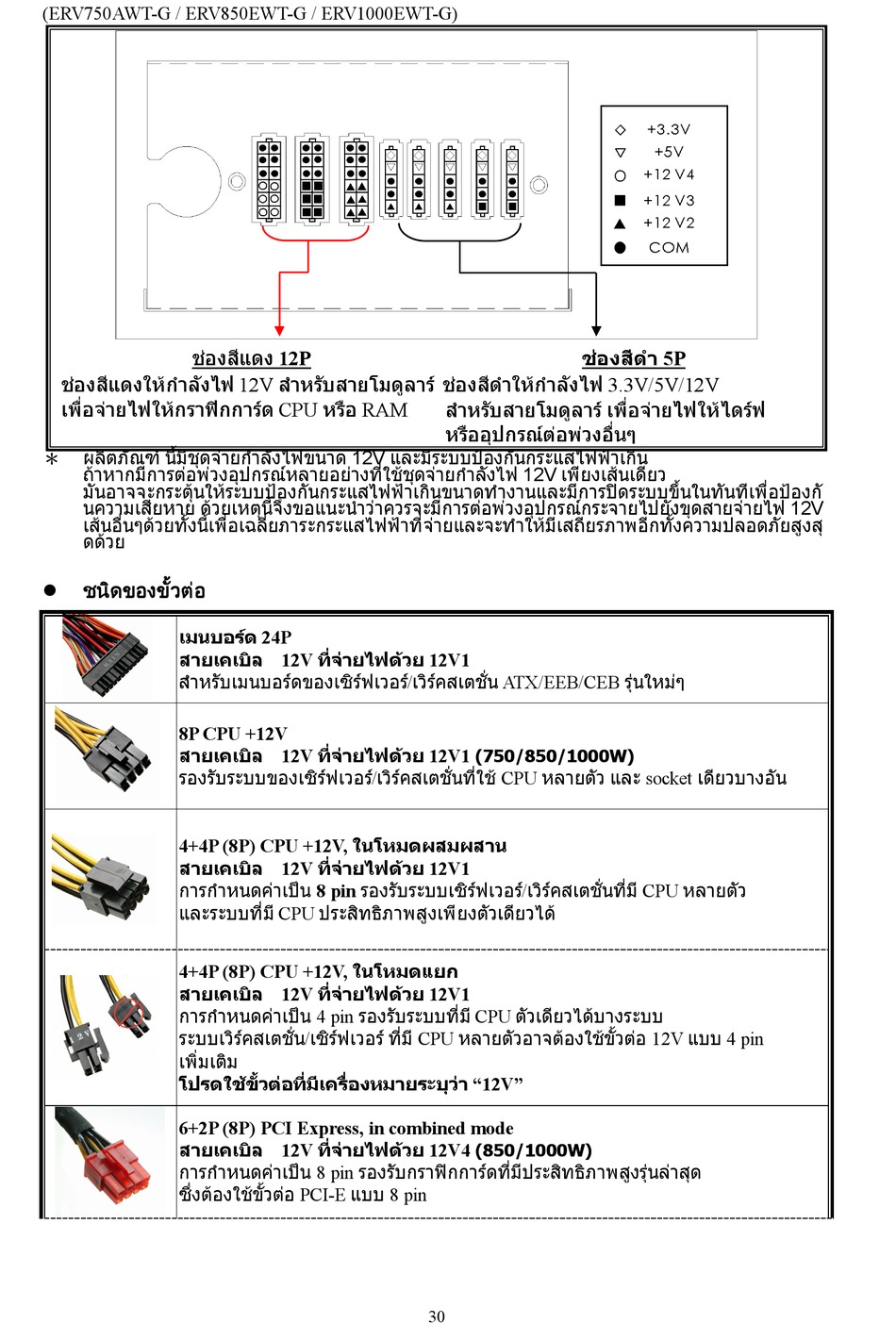

ENERMAX REVOLUTION 87+ ERV550AWT-G User Manual page 32

(ERV750AWT-G / ERV850EWT-G / ERV1000EWT-G)
ช อ งสี แ ดง 12P
ช อ งสี แ ดงให ก ํ า ลั ง ไฟ 12V สํ า หรั บ สายโมดู ล าร
เพื ่ อ จ า ยไฟให ก ราฟ ก การ ด CPU หรื อ RAM
＊ ผลิ ต ภั ณ ฑ นี ้ ม ี ช ุ ด จ า ยกํ า ลั ง ไฟขนาด 12V และมี ร ะบบป อ งกั น กระแสไฟฟ า เกิ น
ถ า หากมี ก ารต อ พ ว งอุ ป กรณ ห ลายอย า งที ่ ใ ช ช ุ ด จ า ยกํ า ลั ง ไฟ 12V เพี ย งเส น เดี ย ว
มั น อาจจะกระตุ  น ให ร ะบบป อ งกั น กระแสไฟฟ า เกิ น ขนาดทํ า งานและมี ก ารป ด ระบบขึ ้ น ในทั น ที เ พื ่ อ ป อ งกั
นความเสี ย หาย ด ว ยเหตุ น ี ้ จ ึ ง ขอแนะนํ า ว า ควรจะมี ก ารต อ พ ว งอุ ป กรณ ก ระจายไปยั ง ขุ ด สายจ า ยไฟ 12V
เส น อื ่ น ๆด ว ยทั ้ ง นี ้ เ พื ่ อ เฉลี ่ ย ภาระกระแสไฟฟ า ที ่ จ  า ยและจะทํ า ให ม ี เ สถี ย รภาพอี ก ทั ้ ง ความปลอดภั ย สู ง สุ
ดด ว ย

ชนิ ด ของขั ้ ว ต อ
เมนบอร ด 24P
สายเคเบิ ล 12V ที ่ จ  า ยไฟด ว ย 12V1
สํ า หรั บ เมนบอร ด ของเซิ ร  ฟ เวอร / เวิ ร  ค สเตชั ่ น ATX/EEB/CEB รุ  น ใหม ๆ
8P CPU +12V
สายเคเบิ ล 12V ที ่ จ  า ยไฟด ว ย 12V1
รองรั บ ระบบของเซิ ร  ฟ เวอร / เวิ ร  ค สเตชั ่ น ที ่ ใ ช CPU หลายตั ว และ socket เดี ย วบางอั น
4+4P (8P) CPU +12V, ในโหมดผสมผสาน
สายเคเบิ ล 12V ที ่ จ  า ยไฟด ว ย 12V1
การกํ า หนดค า เป น 8 pin รองรั บ ระบบเซิ ร  ฟ เวอร / เวิ ร  ค สเตชั ่ น ที ่ ม ี CPU หลายตั ว
และระบบที ่ ม ี CPU ประสิ ท ธิ ภ าพสู ง เพี ย งตั ว เดี ย วได
4+4P (8P) CPU +12V, ในโหมดแยก
สายเคเบิ ล 12V ที ่ จ  า ยไฟด ว ย 12V1
การกํ า หนดค า เป น 4 pin รองรั บ ระบบที ่ ม ี CPU ตั ว เดี ย วได บ างระบบ
ระบบเวิ ร  ค สเตชั ่ น /เซิ ร  ฟ เวอร ที ่ ม ี CPU หลายตั ว อาจต อ งใช ข ั ้ ว ต อ 12V แบบ 4 pin
เพิ ่ ม เติ ม
โปรดใช ข ั ้ ว ต อ ที ่ ม ี เ ครื ่ อ งหมายระบุ ว  า "12V"
6+2P (8P) PCI Express, in combined mode
สายเคเบิ ล 12V ที ่ จ  า ยไฟด ว ย 12V4
การกํ า หนดค า เป น 8 pin รองรั บ กราฟ ก การ ด ที ่ ม ี ป ระสิ ท ธิ ภ าพสู ง รุ  น ล า สุ ด
ซึ ่ ง ต อ งใช ข ั ้ ว ต อ PCI-E แบบ 8 pin
ช อ งสี ด ํ า 5P
ช อ งสี ด ํ า ให ก ํ า ลั ง ไฟ 3.3V/5V/12V
สํ า หรั บ สายโมดู ล าร เพื ่ อ จ า ยไฟให ไ ดร ฟ
หรื อ อุ ป กรณ ต  อ พ ว งอื ่ น ๆ
(750/850/1000W)
(850/1000W)
30
