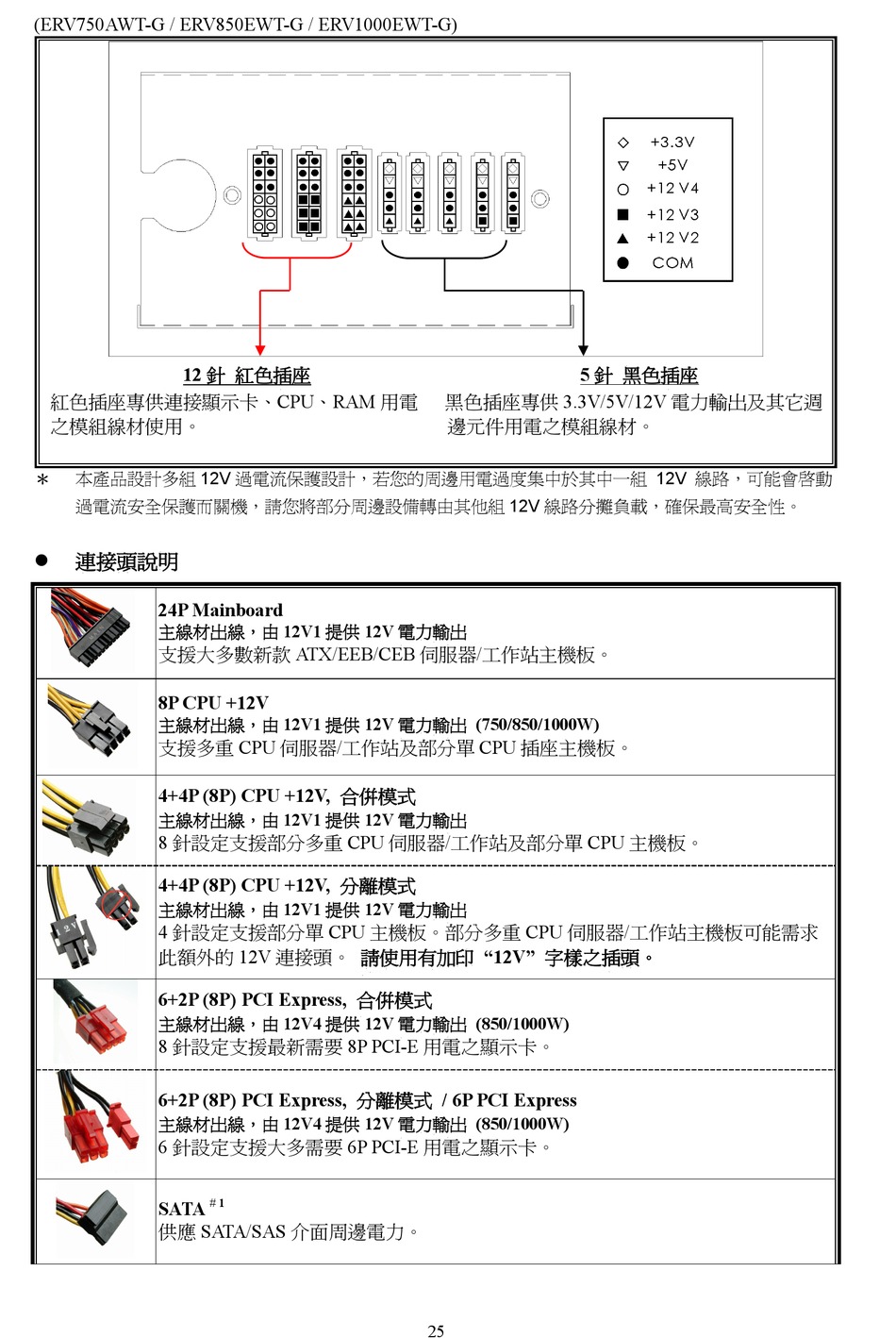

ENERMAX REVOLUTION 87+ ERV550AWT-G User Manual page 27

(ERV750AWT-G / ERV850EWT-G / ERV1000EWT-G)
12 針 紅色插座
紅色插座專供連接顯示卡、CPU、RAM 用電
之模組線材使用。
＊ 本產品設計多組 12V 過電流保護設計，若您的周邊用電過度集中於其中一組 12V 線路，可能會啟動
過電流安全保護而關機，請您將部分周邊設備轉由其他組 12V 線路分攤負載，確保最高安全性。
連接頭說明

24P Mainboard
主線材出線，由 12V1 提供 12V 電力輸出
支援大多數新款 ATX/EEB/CEB 伺服器/工作站主機板。
8P CPU +12V
主線材出線，由 12V1 提供 12V 電力輸出 (750/850/1000W)
支援多重 CPU 伺服器/工作站及部分單 CPU 插座主機板。
4+4P (8P) CPU +12V, 合併模式
主線材出線，由 12V1 提供 12V 電力輸出
8 針設定支援部分多重 CPU 伺服器/工作站及部分單 CPU 主機板。
4+4P (8P) CPU +12V, 分離模式
主線材出線，由 12V1 提供 12V 電力輸出
4 針設定支援部分單 CPU 主機板。部分多重 CPU 伺服器/工作站主機板可能需求
此額外的 12V 連接頭。 請使用有加印 "12V" 字樣之插頭。
6+2P (8P) PCI Express, 合併模式
主線材出線，由 12V4 提供 12V 電力輸出 (850/1000W)
8 針設定支援最新需要 8P PCI-E 用電之顯示卡。
6+2P (8P) PCI Express, 分離模式 / 6P PCI Express
主線材出線，由 12V4 提供 12V 電力輸出 (850/1000W)
6 針設定支援大多需要 6P PCI-E 用電之顯示卡。
SATA
供應 SATA/SAS 介面周邊電力。
# 1
5 針 黑色插座
黑色插座專供 3.3V/5V/12V 電力輸出及其它週
邊元件用電之模組線材。
