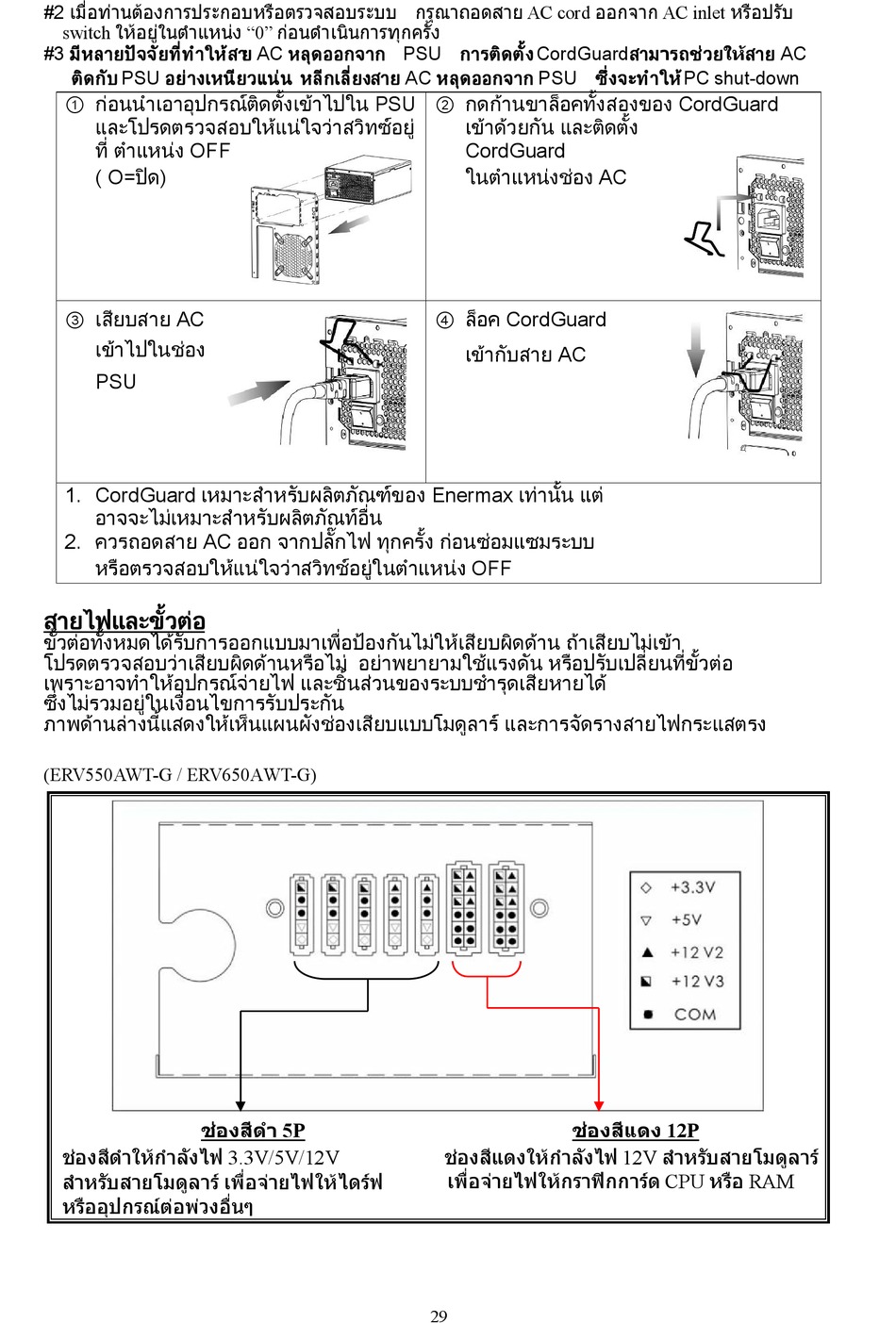

ENERMAX REVOLUTION 87+ ERV550AWT-G User Manual page 31

#2 เมื ่ อ ท า นต อ งการประกอบหรื อ ตรวจสอบระบบ กรุ ณ าถอดสาย AC cord ออกจาก AC inlet หรื อ ปรั บ
switch ให อ ยู  ใ นตํ า แหน ง "0" ก อ นดํ า เนิ น การทุ ก ครั ้ ง
#3 มี ห ลายป จ จั ย ที ่ ท ํ า ให ส า ย AC หลุ ด ออกจาก PSU การติ ด ตั ้ ง CordGuardสามารถช ว ยให ส าย AC
ติ ด กั บ PSU อย า งเหนี ย วแน น หลี ก เลี ่ ย งสาย AC หลุ ด ออกจาก PSU ซึ ่ ง จะทํ า ให PC shut-down
① ก อ นนํ า เอาอุ ป กรณ ต ิ ด ตั ้ ง เข า ไปใน PSU
และโปรดตรวจสอบให แ น ใ จว า สวิ ท ซ อ ยู 
ที ่ ตํ า แหน ง OFF
( O=ป ด )
③ เสี ย บสาย AC
เข า ไปในช อ ง
PSU
1. CordGuard เหมาะสํ า หรั บ ผลิ ต ภั ณ ฑ ข อง Enermax เท า นั ้ น แต
อาจจะไม เ หมาะสํ า หรั บ ผลิ ต ภั ณ ท อ ื ่ น
2. ควรถอดสาย AC ออก จากปลั ๊ ก ไฟ ทุ ก ครั ้ ง ก อ นซ อ มแซมระบบ
หรื อ ตรวจสอบให แ น ใ จว า สวิ ท ช อ ยู  ใ นตํ า แหน ง OFF
สายไฟและขั ้ ว ต อ
ขั ้ ว ต อ ทั ้ ง หมดได ร ั บ การออกแบบมาเพื ่ อ ป อ งกั น ไม ใ ห เ สี ย บผิ ด ด า น ถ า เสี ย บไม เ ข า
โปรดตรวจสอบว า เสี ย บผิ ด ด า นหรื อ ไม อย า พยายามใช แ รงดั น หรื อ ปรั บ เปลี ่ ย นที ่ ข ั ้ ว ต อ
เพราะอาจทํ า ให อ ุ ป กรณ จ  า ยไฟ และชิ ้ น ส ว นของระบบชํ า รุ ด เสี ย หายได
ซึ ่ ง ไม ร วมอยู  ใ นเงื ่ อ นไขการรั บ ประกั น
ภาพด า นล า งนี ้ แ สดงให เ ห็ น แผนผั ง ช อ งเสี ย บแบบโมดู ล าร และการจั ด รางสายไฟกระแสตรง
(ERV550AWT-G / ERV650AWT-G)
ช อ งสี ด ํ า 5P
ช อ งสี ด ํ า ให ก ํ า ลั ง ไฟ 3.3V/5V/12V
สํ า หรั บ สายโมดู ล าร เพื ่ อ จ า ยไฟให ไ ดร ฟ
หรื อ อุ ป กรณ ต  อ พ ว งอื ่ น ๆ
② กดก า นขาล็ อ คทั ้ ง สองของ CordGuard
เข า ด ว ยกั น และติ ด ตั ้ ง
CordGuard
ในตํ า แหน ง ช อ ง AC
④ ล็ อ ค CordGuard
เข า กั บ สาย AC
ช อ งสี แ ดง 12P
ช อ งสี แ ดงให ก ํ า ลั ง ไฟ 12V สํ า หรั บ สายโมดู ล าร
เพื ่ อ จ า ยไฟให ก ราฟ ก การ ด CPU หรื อ RAM
29
