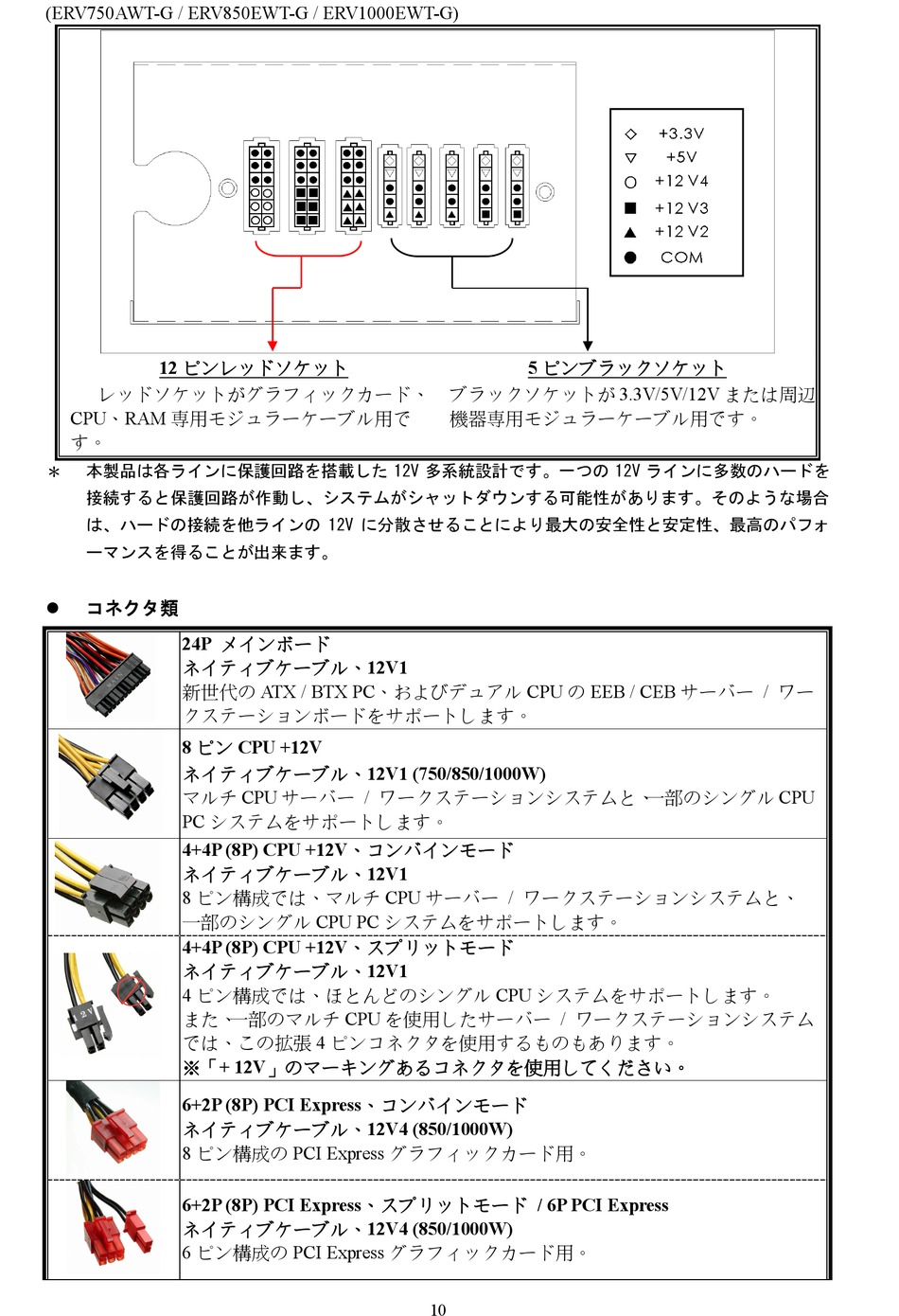

(ERV750AWT-G / ERV850EWT-G / ERV1000EWT-G)
12 ピンレッドソケット
レッドソケットがグラフィックカード、
CPU、RAM 専用モジュラーケーブル用で
す。
本製品は各ラインに保護回路を搭載した 12V 多系統設計です。一つの 12V ラインに多数のハードを
＊
接続すると保護回路が作動し、システムがシャットダウンする可能性があります。そのような場合
は、ハードの接続を他ラインの 12V に分散させることにより最大の安全性と安定性、最高のパフォ
ーマンスを得ることが出来ます。
コネクタ類

24P メインボード
ネイティブケーブル、12V1
新世代の ATX / BTX PC、およびデュアル CPU の EEB / CEB サーバー / ワー
クステーションボードをサポートします。
8 ピン CPU +12V
ネイティブケーブル、12V1 (750/850/1000W)
マルチ CPU サーバー / ワークステーションシステムと、 一部のシングル CPU
PC システムをサポートします。
4+4P (8P) CPU +12V、コンバインモード
ネイティブケーブル、12V1
8 ピン構成では、マルチ CPU サーバー / ワークステーションシステムと、
一部のシングル CPU PC システムをサポートします。
4+4P (8P) CPU +12V、スプリットモード
ネイティブケーブル、12V1
4 ピン構成では、ほとんどのシングル CPU システムをサポートします。
また、 一部のマルチ CPU を使用したサーバー / ワークステーションシステム
では、この拡張 4 ピンコネクタを使用するものもあります。
※「+ 12V」のマーキングあるコネクタを使用してください。
6+2P (8P) PCI Express、コンバインモード
ネイティブケーブル、12V4 (850/1000W)
8 ピン構成の PCI Express グラフィックカード用。
6+2P (8P) PCI Express、スプリットモード / 6P PCI Express
ネイティブケーブル、12V4 (850/1000W)
6 ピン構成の PCI Express グラフィックカード用。
5 ピンブラックソケット
ブラックソケットが 3.3V/5V/12V または周辺
機器専用モジュラーケーブル用です。
