#3 通常の AC コードは抜けてしまう心配があります。 ENERMAX 電源独自の「コードガード」は AC コード
をしっかりと固定させ、抜け落ちにより、PC がシャットダウンして
しまうことを防止します。


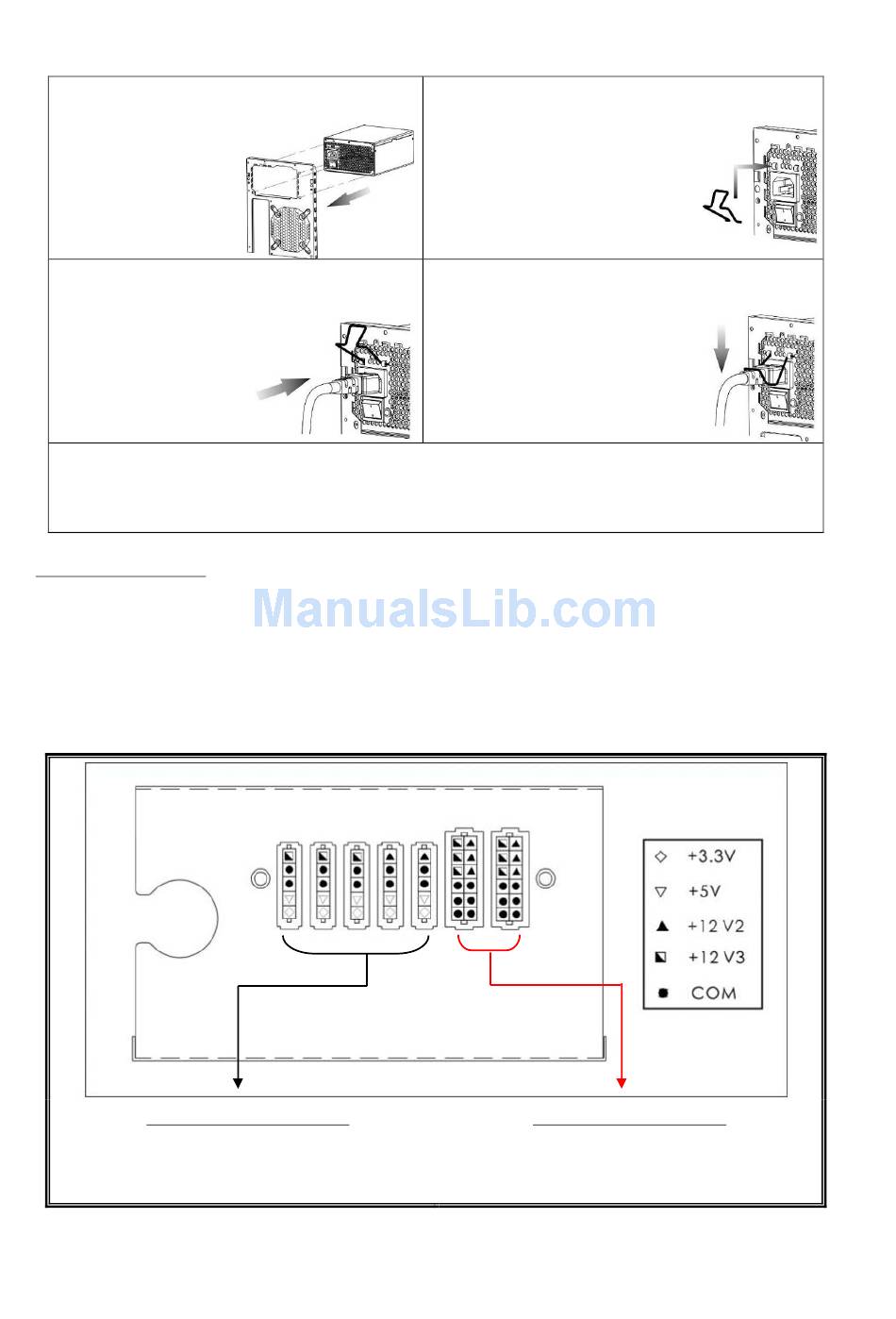

電源をケースに設置し、I/O スイッチが"
①
O"になっているのを
確認してください。


AC コードを AC インレットに差し込んで
③
ください。
1. コードガードはコードガード対応 ENERMAX 電源ユニット専用です。非対応の電源
ユニットには取り付けることが出来ません。
2. システムを組みなおしたりメンテナンスを行う際は I/O スイッチを"O"にし、AC
コードを抜いてください。
ケーブルとコネクタ
コネクタ誤挿入防止設計です。そして、簡単にデバイスに接続できるように設計されます。もし、簡単に
挿入することができないなら、コネクタが正しい方向に挿入されているかどうかをお確かめください。コ
ネクタを強引に差し込んだり、改造したりしないでください。電源や PC コンポーネントの故障の原因に
なり、保証が無効になります。
下記の図はモジュラーソケットのレイアウトと DC レール分配の説明です。
(ERV550AWT-G / ERV650AWT-G)
5 ピンブラックソケット
ブラックソケットが 3.3V/5V/12V または周
辺機器専用モジュラーケーブル用です。


コードガードの両端を電源の AC コード接続
②
口上部に設置してください。


AC コードを抑えながらコードガードをセッ
④
トし、しっかりと固定してください。
12 ピンレッドソケット
レッドソケットがグラフィックカード、
CPU、RAM 専用モジュラーケーブル用です。
