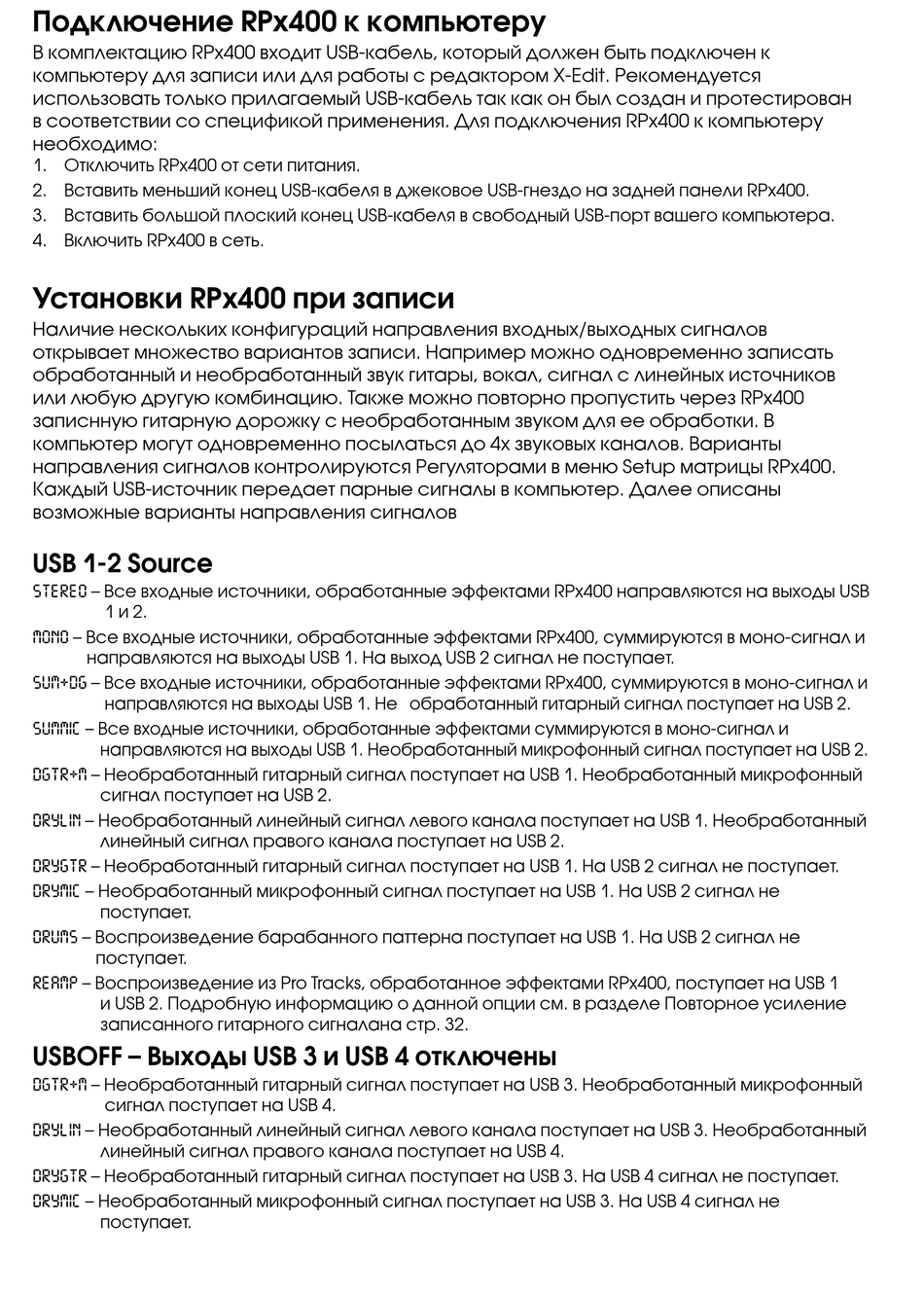

Подключение RPx400 к компьютеру
В комплектацию RPx400 входит USB-кабель, который должен быть подключен к
компьютеру для записи или для работы с редактором X-Edit. Рекомендуется
использовать только прилагаемый USB-кабель так как он был создан и протестирован
в соответствии со спецификой применения. Для подключения RPx400 к компьютеру
необходимо:
1. Отключить RPx400 от сети питания.
2. Вставить меньший конец USB-кабеля в джековое USB-гнездо на задней панели RPx400.
3. Вставить большой плоский конец USB-кабеля в свободный USB-порт вашего компьютера.
4. Включить RPx400 в сеть.
Установки RPx400 при записи
Наличие нескольких конфигураций направления входных/выходных сигналов
открывает множество вариантов записи. Например можно одновременно записать
обработанный и необработанный звук гитары, вокал, сигнал с линейных источников
или любую другую комбинацию. Также можно повторно пропустить через RPx400
записнную гитарную дорожку с необработанным звуком для ее обработки. В
компьютер могут одновременно посылаться до 4х звуковых каналов. Варианты
направления сигналов контролируются Регуляторами в меню Setup матрицы RPx400.
Каждый USB-источник передает парные сигналы в компьютер. Далее описаны
возможные варианты направления сигналов

USB 1-2 Source

STEREO – Все входные источники, обработанные эффектами RPx400 направляются на выходы USB
1 и 2.
MONO – Все входные источники, обработанные эффектами RPx400, суммируются в моно-сигнал и
направляются на выходы USB 1. На выход USB 2 сигнал не поступает.
SUM+DG – Все входные источники, обработанные эффектами RPx400, суммируются в моно-сигнал и
направляются на выходы USB 1. Не обработанный гитарный сигнал поступает на USB 2.
SUMMIC – Все входные источники, обработанные эффектами суммируются в моно-сигнал и
направляются на выходы USB 1. Необработанный микрофонный сигнал поступает на USB 2.
DGTR+M – Необработанный гитарный сигнал поступает на USB 1. Необработанный микрофонный
сигнал поступает на USB 2.
DRYLIN – Необработанный линейный сигнал левого канала поступает на USB 1. Необработанный
линейный сигнал правого канала поступает на USB 2.
DRYGTR – Необработанный гитарный сигнал поступает на USB 1. На USB 2 сигнал не поступает.
DRYMIC – Необработанный микрофонный сигнал поступает на USB 1. На USB 2 сигнал не
поступает.
DRUMS – Воспроизведение барабанного паттерна поступает на USB 1. На USB 2 сигнал не
поступает.
REAMP – Воспроизведение из Pro Tracks, обработанное эффектами RPx400, поступает на USB 1
и USB 2. Подробную информацию о данной опции см. в разделе Повторное усиление
записанного гитарного сигналана стр. 32.
USBOFF – Выходы USB 3 и USB 4 отключены
DGTR+M – Необработанный гитарный сигнал поступает на USB 3. Необработанный микрофонный
сигнал поступает на USB 4.
DRYLIN – Необработанный линейный сигнал левого канала поступает на USB 3. Необработанный
линейный сигнал правого канала поступает на USB 4.
DRYGTR – Необработанный гитарный сигнал поступает на USB 3. На USB 4 сигнал не поступает.
DRYMIC – Необработанный микрофонный сигнал поступает на USB 3. На USB 4 сигнал не
поступает.
