Korenix JetNet 5428G Series Quick Installation Manual

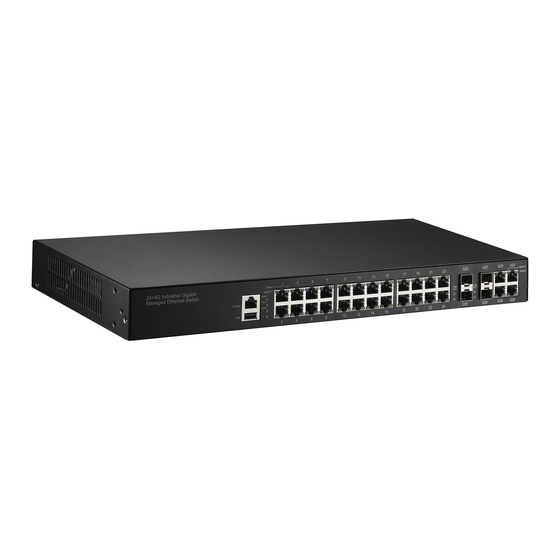

Rackmount managed ethernet switch 24 fast ethernet + 4 gigabit sfp/copper
Hide thumbs Also See for JetNet 5428G Series:

Advertisement

Quick Links

Download this manual See also: User Manual
JetNet 5428G Series
Rackmount Managed Ethernet Switch
24 Fast Ethernet + 4 Gigabit SFP/Copper

Quick Installation Guide

www.korenix.com
V1.0

Advertisement

loading
Need help?

Need help?

Do you have a question about the JetNet 5428G Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Korenix JetNet 5428G Series

Summary of Contents for Korenix JetNet 5428G Series

  • Page 1: Quick Installation Guide

    JetNet 5428G Series Rackmount Managed Ethernet Switch 24 Fast Ethernet + 4 Gigabit SFP/Copper Quick Installation Guide www.korenix.com V1.0...
  • Page 2 RJ45 / MINI GBIC combo ports. The 5428G-2G-2FX is equipped with 24 10/100 Base-TX ports, 2 100M/Gigabit SFP plus 2 Gigabit RJ45/SFP combo ports. JetNet 5428G Series is a special design for control rooms where high-port density and performance are required. The...

  • Page 3: Hardware Installation

    industrial Ethernet infrastructure. Hardware Installation The Rack Mount Managed Ethernet Switch RS-232 DB9 (Null-Modem) console cable Rack Mount kit Power Cord (Depend on Country, JetNet 5428G-DC no Power Cord) 2. Interface Introduction 2.1 Dimension: JetNet 5428G Industrial Modular Managed Ethernet Switch dimension (W x H x D) is 44mm(H) x 438mm (W) x 170mm (D) 2.2 LED: System: Power (Green), Ring Master (Green)
  • Page 4 The console port chooses RS-232 DB-9 types. The pin arrangement is “Pin2: TxD, Pin3: RxD, Pin5:GND”. Korenix attached the console cable within the shipped box. In the Rear panel, there are 2 types power input connector applied to JetNet 5428G and JetNet 5428G-DC.
  • Page 5 4. Power the unit and connect to network Cable 4.1 Wiring Power Inputs JetNet 5428G AC Power Input: Connect the attached power cord to the AC power input connector, the available AC power input is range from 90-264VAC. JetNet 5428G-DC DC Power Input: The suggested power input is 24VDC, the available range is from 12-48VDC.
  • Page 6 4.3 Wiring Fast Ethernet Ports JetNet 5428G includes 24 RJ-45 Fast Ethernet ports. The fast Ethernet ports support 10Base-T and 100Base-TX, full or half duplex modes. All the fast Ethernet ports will auto- detect the signal from connected devices to negotiate the link speed and duplex mode. Auto MDI/MDIX allows users to connect another switch, hub or workstation without changing straight through or crossover cables.
  • Page 7 Laser/LED Beam. 4.5 Wiring Gigabit Combo Ports JetNet 5428G series includes 4 RJ-45 Gigabit Ethernet ports. The speed of the gigabit Ethernet port supports 10Base-T, 100Base-TX and 1000Base-TX. JetNet 5428G/5428G- DC equips 4 Gigabit SFP ports combo with Gigabit Ethernet RJ-45 ports. The speed of the SFP port supports 1000Full Duplex.

  • Page 8: Device Management

    Fiber mode automatically. 4.6 Wiring RS-232 Console Cable Korenix JetNet 5428G attaches one RS-232 DB-9 to DB-9 cable in the box. Connect the DB-9 connector to the COM port of your PC, open Terminal tool and set up serial settings to 9600, N,8,1.
  • Page 9 3. Preparation for Telnet management: Go to Start -> Program -> Accessories -> DOS Prompt, Type Telnet 192.168.10.1 (Default IP Address) then press Enter. Korenix Customer Service ready to answer your questions at any time. Email address of Korenix Global Service Center: KoreCARE@korenix.com...
  • Page 10 JetNet 5428G-DC 24V (12-48V) DC 24 10/100Base-TX 100Base-FX/ JetNet 5428G-2G-2FX 1000Base-X SFP +2 Gigabit Combo 90-264VAC JetNet 5428G 24+4G 12 100M Korenix JetNet 5428G JetNet 5428G-DC 24V (12-48V) DC JetNet 5428G Jumbo frame 9,216 bytes RSTP Multiple Super Ring VLAN...
  • Page 11 RS-232 DB9 JetNet 5428G-DC : JetNet 5428G (W x H x D) 44mm(H) x 438mm (W) x 170mm (D) 2.2 LED: System: Power ( ), Ring Master ( 10/100 RJ-45: Link/Activity: = 100M, = 10M; Duplex: = Full, = Half Gigabit Copper/SFP: Link/Activity: = 1000M,...
  • Page 12 RS-232 Combo RS-232 DB-9 Pin2: TxD, Pin3: RxD, Pin5:GND JetNet 5428G JetNet 5428G-DC. JetNet 5428G/5428G-2G-2FX JetNet 5428G-DC 4-pin V+, V- JetNet 5428G AC 90 - 264VAC JetNet 5428G-DC DC 12-48VDC 24VDC JetNet 5428G 3. Power 1 Power 2 Power 1 Power 2...
  • Page 13 12 24 AWG V+ V- JetNet 5428G 3 pin V+ V- GND GND JetNet 5428G 24 RJ-45 10Base-T 100Base- MDI/MDIX Pins 1 2 3 6 Pin MDI-X Signals MDI Signals MDI-X Link 100 (328 10Base-T: 2-pair UTP/STP Cat. 3, 4, 5 cable, EIA/TIA-568 100-ohm (100m) 100 Base-TX: 2-pair UTP/STP Cat.
  • Page 14 MINI GBIC SFP Korenix Korenix Korenix 100Base-FX 100/Gigabit BIDI/WDM 1000Base-SX/LX 550m 80KM TX,RX SPF 2 Class 1 Laser/LED Combo JetNet 5428G 10Base-T 100Base-TX 1000Base-TX JetNet 5428G/5428G-DC SFP/RJ-45 Combo BIDI/WDM Combo 100Base-FX JetNet 5428G-2G-2FX 2 100M/Gigabit SFP 2 Gigabit SFP/RJ45 combo...
  • Page 15 RS-232 Korenix JetNet 5428G RS-232 DB-9 DB-9 9600, N,8,1. (Baud Rate: 9600 / Parity: None / Data Bit: 8 / Stop Bit: 1) JetNet 5428G (in-band) (out-band) RS232 Telnet/SSH, Web/HTTPS 1. Console RS-232 DB9 RJ-45 JetNet 5428G Start( ) -> Program( ) ->...
  • Page 16 "OK" 3. Telnet Start( ) -> Program( ) -> Accessories( ) -> DOS( Telnet 192.168.10.1 ( Korenix KoreCARE Email : KoreCARE@korenix.com...
  • Page 17 Zur Aggregation von Switches untergeordneter Netzwerkebenen erlaubt das 24+4G Design des JetNet 5428G den Aufbau von bis zu 12 100M Ringen plus 2 Gigabit Ringen. Jeder Ring hat dabei einen eigenen Redundanzschutz. Dies ist eine einzigartige und Korenix patentierte gesicherte Ring Technologie.
  • Page 18 Die eingebaute Software unterstützt RSTP und Multiple Super Ring Technologie für eine gesicherte Ringredundanz. Die kompletten Layer 2 Management Funktionen zur Netzwerkkontrolle beinhalten VLAN, IGMP Snooping und LACP sowie LACP, SNMP, LLDP für das Netzwerk Management. Ein gesicherter Zugriff ist durch Port Security gemäß 802.1x Anspruch des Technikers nach der besten Lösung für die Infrastruktur des industriellen Ethernet.
  • Page 19 2.2 LED: System Power: Grün Ring Master: Grün 10/100 RJ-45 Link/Activity: Grün = 100M, Gelb = 10M; Duplex: An = Voll, Aus = Halb Gigabit Kupfer/SFP Link/Act: Grün = 1000M, Gelb = 10M oder 100M; Duplex: An = Voll, Aus = Halb Gigabit SFP Link/Activity: Grün / Grün blinkend...
  • Page 20 Beachte: Die Umgebungstemperatur im 19” Schrank darf die Betriebstemperatur des Switches nicht überschreiten. Keine Gegenstände auf der Oberseite des Switches ablegen und auf korrekten Masseanschluss achten . 4. Stromanschluss und Anschluss der Netzwerkkabel 4.1 Anschluss der Eingangsspannung J e t N e t 5 4 2 8 G A C P o w e r E i n g a n g : D a s m i t g e l i e f e r t e S t r o m k a b e l i n d i e Stromanschlussbuchse stecken.
  • Page 21 4.2 Anschluss der Erdung Um sicherzustellen, dass das Gerät nicht durch elektrische Störungen oder Schock beschädigt wird, wird eine feste Verbindung des JetNet 5428G zu Erde empfohlen. Beim AC Eingang sind die 3 Pins V+, V- und GND. Der GND Pin muss mit Erde verbunden werden .
  • Page 22 Die SFP Ports unterstützen Standard Gigabit MINI GBIC SFP Transceiver. Zur Sicherstellung der System-Zuverlässigkeit empfiehlt Korenix jedoch die Verwendung von Korenix zertifizierten Gigabit SFP Transceivern. Die Web-Oberfläche zeigt bei SFP Transceiver unterstützen 100Base-FX Single/Multi Mode, 100/Gigabit BIDI/WDM, 1000Base-SX/LX Single/Multi Mode für Entfernungen von 550m bis 80KM.
  • Page 23 Kupfer-Port und es wird automatisch auf Glasfaser-Modus umgeschaltet. 4.6 Anschluss des Konsol-Ports Dem Korenix JetNet 5428G liegt ein RS-232 DB-9-auf-DB-9 Kabel im Lieferumfang bei. Den DB-9 Stecker mit dem PC verbinden, eine Terminal-Utility aufrufen und die seriellen Parameter einstellen (Baud Rate: 9600 / Parität: Keine / Daten Bit: 8 / Stop Bit: 1) Dann das CLI Interface über das Konsolkabel aufrufen.
  • Page 24 Tippen Sie Telnet 192.168.10.1 (Standard IP Adresse). Dann drücken Sie Enter. Korenix Kundenservice KoreCARE ist Korenix Technology‘s globales Kundenservice Center, in dem unsere professionellen Mitarbeiter zu jeder Zeit bereit sind, Ihre Fragen zu beantworten. Email-Adresse des globalen Korenix Kundenservice Center: KoreCARE@korenix.com...
  • Page 25 24+4G puertos permite conectar hasta 12 anillos de 100M más dos anillos Gigabit. Cada uno de los anillos tiene su propia protección de redundancia. Esta tecnología de redundancia en anillo es única y patentada por Korenix. JetNet 5428G está diseñado como un switch sin ventiladores ( fan-less) con un bajo consume de potencia y un extenso rango de temperatura de funcionamiento.
  • Page 26 El software integrado soporta RSTP y tecnología Multiple Super Ring technology para la protección redundante en redes de anillo. Presenta prestaciones de capa 2 completas que incluyen las funciones de VLAN, IGMP Snooping, LACP para el control de red, y SNMP, LLDP para la gestión de la red.
  • Page 27 El Puerto de consola es tipo RS-232 DB-9. El pin out es “Pin2: TxD, Pin3: RxD, Pin5:GND”. Korenix tiene el cable de consola como accesorio incluido en el switch. En el panel trasero, hay los 2 conectores de alimentación según el modelo JetNet 5428G y JetNet 5428G-DC.
  • Page 28 Nota: es conforme con el rango de temperatura de funcionamiento especificado. No colocar ningún equipamiento encima del switch, y hacer la conexión a tierra correctamente. 4. Encendido de la unidad y conexión del cable de red 4.1 Conexión entrada de alimentación Entrada alimentación JetNet 5428G AC: Conectar el cable de alimentación al conector de alimentación AC .
  • Page 29 4.2 Conexión a tierra Para asegurar que el sistema no será dañado por ruido o alguna descarga eléctrica se recomienda hacer la siguientes conexiones a tierra en el JetNet 5428G. Para la entrada AC, los 3 pines incluyen V+, V- y GND. El pin GND debe ser conectado a tierra.
  • Page 30 Para más información sobre los indicadores LED consultar el apartado de indicadores LED. Siempre asegurarse que los cables de conexión entre el switch y los dispositivos (ej. switch, hub, o workstation) son menores de 100 metros (328 pies). Los tipos de cables son los siguientes: 10Base-T: 2-pair UTP/STP Cat.
  • Page 31 JetNet 5428G/5428G-DC. 4.6 Cable Consola RS-232 Los switches Korenix JetNet 5428G incluyen como accesorio un cable RS-232 DB-9 a DB-9. Conectando un extremo al conector DB-9 de consola del switch y el otro extremo a un Puerto COM del PC, y abriendo un programa terminal de utilidad con los parámetros...
  • Page 32 Poner Telnet 192.168.10.1 (Dirección IP por defecto) y apretar Enter. Korenix Customer Service KoreCARE es el centro de servicio global de Korenix Technology, donde nuestros profesionales están preparados para responder a sus preguntas en todo momento.
  • Page 33 JetNet 5428G JetNet 5428G-DC JetNet 5428G-2G-2FX...
  • Page 35 10/100 RJ-45:...
  • Page 41 Patent No. (Taiwan): Granted Invention: I 313547 313547 321415 Granted Invention: I 321415 344766 Granted Invention: I 344766 Granted Invention: I 346480 346480 356616 Granted Invention: I 356616 364684 Granted Invention: I 364684 Granted Invention: I 376118 376118 393317 Granted Invention: I 393317 398066 Granted Invention: I 398066 Granted Invention: I 398125...
  • Page 42 Tel:+886-2-89111000 Fax:+886-2-29123328 Business service:sales@korenix.com Customer service:koreCARE@korenix.com CPQ000N5428000...
