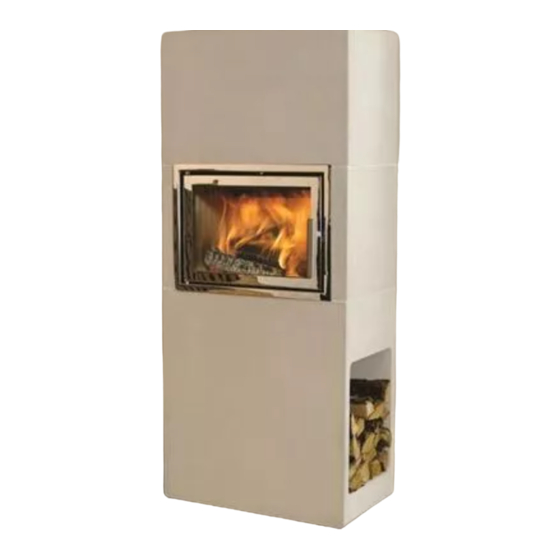

Nordpeis Stockholm High Installation Manual
Hide thumbs Also See for Stockholm High:

Advertisement

Available languages
  • EN

Available languages

Quick Links

NO
Monteringsanvisning
SE
Monteringsanvisning
DK
Monteringsanvisning
F I
Asennusohje
GB
Installation manual
Article no:
FP-STO01-100
Test report no: RRF 40 11 2724
Last updated: 020415
2
4
6
8
10
Stockholm High

Advertisement

loading
Need help?

Need help?

Do you have a question about the Stockholm High and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Nordpeis Stockholm High

  • Page 1 Monteringsanvisning Monteringsanvisning Monteringsanvisning Asennusohje Installation manual Stockholm High Article no: FP-STO01-100 Test report no: RRF 40 11 2724 Last updated: 020415...
  • Page 2: Generelt Om Elementpeiser

    Gulvplatens bredde skal være minst like bred som luken sikkerhetsavstander er minimumsavstander. Installasjon på innsatsen. av ildsteder må i tillegg være i henhold til det enkelte lands lover og regler. Nordpeis AS står ikke ansvarlig for Akryl feilmontering av ildstedet. Elementene skal limes med medfølgende akryl. Sørg for at alle limflater er frie for støv.
  • Page 3 300 mm. Dersom røykrøret skal føres gjennom brennbar vegg må det mures minimum 230 mm murverk mellom rør og brennbar vegg. NB! Luftstrømmen bak Stockholm High er en forutsetning for nedkjøling av den brennbare veggen. Luftespalten skal ikke under noen omstendigheter tildekkes da dette kan forårsake...
  • Page 4: Allmänt Om Elementspisar

    100 mm utmed vardera sida. av eldstäder ska dessutom utföras i enlighet med varje Eldstadsplanet kan bestå av natursten, betong eller 0,7 enskilt lands lagar och föreskrifter. Nordpeis AS är inte mm stålplåt. ansvarigt om eldstaden monterats fel.
  • Page 5 (FIG Z). OBS! Luftflödet bakom Stockholm High är en förutsättning för kylning av brännbar vägg. Luftspalten får under inga omständigheter täckas...
  • Page 6 Alle sikkerhedtsafstande er minimumsafstande. Installation af ildsteder skal i tillæg udføres i henhold til Akryl det enkelte lands love og regler. Nordpeis AS er ikke ansvarlig for fejlmontering af ildstedet. Elementerne skal limes med den medfølgende akryl. Sørg for at alle limflader er frie for støv. For bedre hæftning kan overfladerne vaskes.
  • Page 7 Stockholm High Indsats Montering (FIG 3 -12) N-20F (N-20) Før montering bør sugende flader (upudset Leca/ Scanpor/Siporex etc.) pudses, limvaskes eller fugtes for Stålskorsten at undgå udtørring af akryllim. Kan monteres til stålskorsten FIG 3: Bundpladerne sættes i vater og monteres i 90º i Vægt inkl.
  • Page 8: Yleistä Elementtitakoista

    Tulisijan hehkuvilta kekäleiltä. Eduslaatan on edessä ulotuttava asennus pitää suorittaa maakohtaisten lakien ja 400 mm takkasydämen ulkopuolelle. Eduslaatta voi olla määräysten mukaan. Nordpeis AS ei vastaa tulisijan luonnonkiveä, betonia tai 0,7 mm paksua peltiä. virheellisestä asennuksesta johtuvista vaurioista. Liima Emme vastaa painovirheistä...
  • Page 9 Stockholm High Takkasydän Asennus (KUVA 3-12) N-20F (N-20) KUVA 3: Pohjalevy asetetaan vaakasuoraan. Säädä Terässavupiippu tarvittaessa kiiloilla tai kiinnityslaastilla. Voidaan liittää terässavupiippuun KUVA 4-5: Aseta takkasydän paikalleen. Säädä jalkojen Paino sisältää tulipesän korkeus. Mittapiirros osoittaa likimääräisen korkeuden. Stockholm High Muista jättää rako tulisijan ja kuoren väliin, sillä tulisija laajenee lämmitettäessä.
  • Page 10: General Information

    All safety distances are minimum distances. if the floor is of a combustible material. Installation of the insert must comply with the rules and regulations of the country where installed. Nordpeis AS Acrylic glue is not responsible for wrongly assembled inserts.
  • Page 11 See the illustrations Stockholm High =mm for measurements. Once the fireplace is assembled, fill the joints with...
  • Page 12 FIG 1 Stockholm high =mm...
  • Page 13 FIG 2 =Brannmur/Brandmur/Palomuuri/Firewall/Mur parfeu/Hitzenschutzwand =Brennbart materiale/Brændbart materiale/ Brännbart material/ Tulenarka materiaali/Combustible material/ Matières combustibles/Brennbarem Material >800...
  • Page 14 FIG 3 FIG 4 FIG 5 FIG 6...
  • Page 15 FIG 7 FIG 8 FIG 9 FIG 10...
  • Page 16 FIG 11 FIG 12 FIG Z FIG 13...
  • Page 17 FIG 14 FIG 15 FIG 16...
  • Page 20 Nordpeis AS, Gjellebekkstubben 11, N-3420 LIERSKOGEN, Norway www.nordpeis.no...
