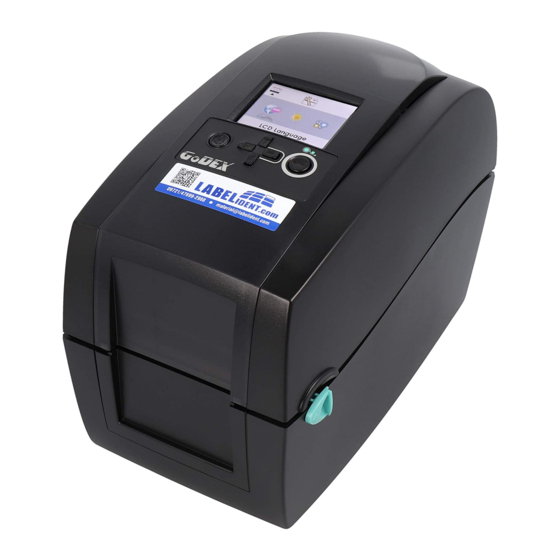

Godex RT200i User Manual

Hide thumbs Also See for RT200i:

Advertisement

Quick Links

Download this manual See also: User Manual
User Manual
: RT200i series
Version
: Rev. 1.4
Issue Date
: 2012.10.25
P/N
: 920-014521-00
RT200i/RT230i 條碼機
操作手冊

Advertisement

loading
Need help?

Need help?

Do you have a question about the RT200i and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Godex RT200i

Summary of Contents for Godex RT200i

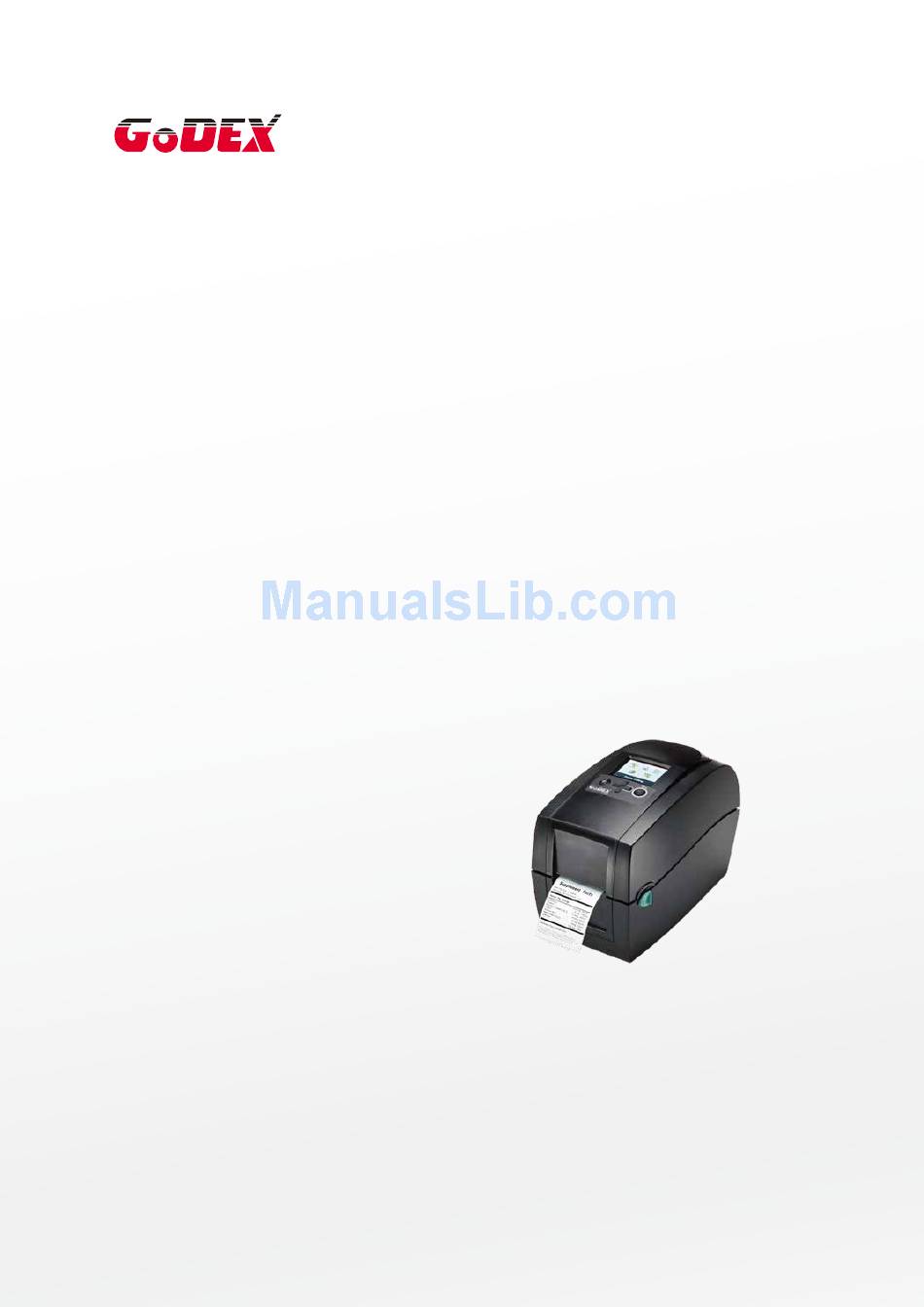

  • Page 1 RT200i/RT230i 條碼機 操作手冊 User Manual : RT200i series Version : Rev. 1.4 Issue Date : 2012.10.25 : 920-014521-00...

  • Page 2: Fcc Compliance Statement For American Users

    RT200i/RT230i USER MANUAL FCC COMPLIANCE STATEMENT FOR AMERICAN USERS This equipment has been tested and found to comply with the limits for a CLASS A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
  • Page 3 RT200i/RT230i 操作手冊 安全須知 請仔細閱讀以下說明 本設備勿置于潮濕處。 連接至電源前，請先檢查電壓。 當設備不用時，請將電源綫拔除避免電壓不穩而造成傷害。 勿將任何液體濺入設備中，避免綫路短路。 基于安全理由，只有受到專業訓練的從業人員，才可以打開本設備。 請勿自行調整或修理已通電的設備，以確保您的安全。 如不小心受傷，請立刻找急救人員給予您適當的救護，千萬別因傷勢輕微而忽略自己的傷勢。 安全須知...
  • Page 4 RT200i/RT230i 操作手冊 目錄 條碼機 全機器材 條碼機各部位介紹 條碼機配備安裝說明 如何開啟條碼機 安裝碳帶 安裝標簽紙卷 將條碼機與電腦連結 使用產品安裝光碟驅動程式與 GoLabel 條碼機設定與操作 操作介面 LCD 操作介面簡介 LCD 操作介面功能說明 標簽紙自動偵測及自我測試頁 操作錯誤訊息 USB 隨身碟插槽 網路軟體 NetSetting 安裝 NetSetting 軟體 NetSetting 操作介面 條碼機選購配備 安裝選購配備預備步驟 安裝自動剝紙器 安裝裁刀 保養維護與調校 Maintenance and Adjustment 印表頭保養與清潔 故障排除...
  • Page 5 條碼機 全機器材 打開包裝箱後，請先清點所有器材，並檢查是否有因運送所造成的損壞。請保留所有包裝材料，以備日後運送之用。 RT200i/RT230i 條碼標籤印製機  測試用標籤紙捲 碳帶模組 電源供應模組    碳帶回收紙管 電源線 碳帶 變壓器 USB 傳輸線 RT200i/RT230i 快速安裝導覽 產品光碟    含GoLabel標籤編輯軟體及使用手冊...
  • Page 6 條碼機 條碼機各部位介紹 前視  操作面板 LCD 螢幕 送紙鍵 方向鍵 電源開關 前面 上蓋開啓鈕 將兩邊的開啟鈕同時往前拉即可打開上蓋 後視  摺疊紙進紙口 可供外部紙張標籤進紙之用 外接USB埠 網路連接埠 紙張偵測鍵 串列埠 USB 連接埠 電源插孔...
  • Page 7 條碼機 底視  模組連接插座蓋板 注意 **** 機器底部的孔位並非專為壁掛使用而設計，若需壁掛使用時請務必做好機器及人員的防護措施。...
  • Page 8 條碼機 條碼機內部 紙張供應模組 上蓋 押紙桿 紙捲軸固定柱 上蓋安全鎖 紙捲軸固定柱卡楯 按下後才可闔上上蓋 可釋放或固定紙捲軸固定柱 紙張偵測模組 紙張調整桿 滾輪模組 紙張偵測器 偵測器滑軌 滾輪 滾輪卡楯 列印機心 碳帶回收模組 碳帶回收輪 碳帶固定軸(碳帶回收) 碳帶供應模組 碳帶固定軸(碳帶供應) 碳帶供應輪 印表頭...
  • Page 9 條碼機配備安裝說明 如何開啟條碼機 打開上蓋及列印機心 將條碼機置於平整桌面上，面對條碼機正面，將上蓋開啓鈕往前拉以掀起上蓋 將上蓋開啓鈕往前扳動 將上蓋開啓鈕往前扳動 上蓋開啓鈕 往上掀起上蓋 列印機心會連同上蓋一起被掀起...
  • Page 10 條碼機配備安裝說明 安裝碳帶 組合一個新的碳帶模組 碳帶 碳帶回收紙管 將新碳帶開端的自黏膠部份對齊貼在碳帶回收紙管上 若是單邊凹槽的紙管，請將凹槽部份置於左側 將碳帶開端黏在空紙管上 將碳帶捲在空紙管上2至3圈 將碳帶捲在空紙管上 碳帶模組安裝完成如下圖 碳帶模組 碳帶供應 碳帶回收...
  • Page 11 條碼機配備安裝說明 將碳帶模組安裝在條碼機上 - 碳帶供應組合 碳帶供應組合 依圖示方向，先將碳帶供應組合裝入右側的碳帶固定軸(碳帶供應) 將碳帶固定軸彈簧往內壓入 右側 碳帶固定軸彈簧 將碳帶捲軸心對準碳帶固定軸 之後將碳帶捲軸心的凹槽對齊左側碳帶固定軸的突起部，即可以固定碳帶捲 將碳帶捲軸心的凹槽對齊碳帶固定軸的突起部 碳帶捲軸心凹槽 左側 碳帶固定軸突起...
  • Page 12 條碼機配備安裝說明 碳帶供應組合安裝完成後，請如下圖所示拉開碳帶 將碳帶模組安裝在條碼機上 - 碳帶回收組合 碳帶回收組合 將拉開的碳帶及碳帶回收紙管往上環繞著列印機心 將碳帶回收紙管往上繞...
  • Page 13 條碼機配備安裝說明 依圖示方向，先將碳帶供應組合裝入右側的碳帶固定軸(碳帶回收) 右側 將紙管對準碳帶固定軸 將碳帶固定軸彈簧往內壓入 碳帶固定軸彈簧 之後將碳帶回收紙管的凹槽對齊左側碳帶固定軸的突起部，即可以固定回收紙管 可轉動碳帶回收輪以方便對正凹槽與突起部 左側 轉動碳帶回收輪 將碳帶回收紙管的凹槽對齊碳帶固定 軸的突起部 回收紙管凹槽 碳帶固定軸突起 待碳帶固定好後，旋轉碳帶回收輪將碳帶往機體方向捲入並拉平 將碳帶供應模組及碳帶回收模組都安裝好後即完成碳帶安裝程序 往後回捲 碳帶回收輪...
  • Page 14 條碼機配備安裝說明 安裝標籤紙捲 在條碼機上安裝新紙捲 標籤紙捲 紙捲軸固定柱 按下紙捲軸固定柱卡楯以鬆開紙捲軸固定柱，接著再抬起紙捲軸固定柱 往右按 抬起紙捲軸固定柱 將標籤紙捲放入紙捲軸上 插入至紙捲軸固定柱上...
  • Page 15 條碼機配備安裝說明 把紙捲軸固定柱往下推回原位，並以卡楯固定住 往下推並固定住 標籤紙捲固定程序已完成 在條碼機上固定紙張 將紙張從標籤調整桿下方穿過並往前送紙，移動標籤調整桿至貼齊紙張邊緣為止 穿過標籤調整桿 移動標籤調整桿...
  • Page 16 條碼機配備安裝說明 將上蓋安全鎖往前推後再闔上條碼機上蓋 往前推 闔上條碼機上蓋 按下送紙鍵並觀察出紙過程是否順暢，若能順利送紙即表示標籤紙張已安裝完成 注意 **** 請保持齒條清潔，以確保紙張調整滾輪移動的流暢性。...
  • Page 17 條碼機配備安裝說明 將條碼機與電腦連結 確認條碼機電源開關是位於關閉的位置 將電源線與變壓器連接 電源線 變壓器 將電源線一端接於一般家用電源，另一端接於條碼機之電源插座 RT200i/RT230i 條碼機 變壓器 電源插頭 電源插孔 電源插頭 家用電源插座...
  • Page 18 條碼機配備安裝說明 將傳輸線一端接於條碼機之傳輸埠上，另一端接於電腦。(傳輸線的類型視所購買的配備而有所不同，請依實際的配件安裝) RT200i/RT230i 條碼機 USB 傳輸埠 USB 傳輸線 USB 接頭 USB 接頭 電腦 USB埠 按下電源開關，此時應可看到電源顯示燈亮起 按下電源開關 條碼機操作介面 LCD 螢幕 電源開關...
  • Page 19 條碼機配備安裝說明 使用產品光碟安裝驅動程式與 GoLabel 將隨機附贈的產品光碟放入光碟機後，電腦即會自動執行並跳出光碟操作介面，此時您會看到如下圖所示的歡迎頁面 按下歡迎頁面上的”標準安裝”按鈕，即可開始安裝驅動程式與GoLabel 安裝精靈會指示您依照圖示連接條碼機的電源及USB連線，連接好後再打開條碼機開關 確認所有準備步驟都完成後再按下“下一步”按鈕 開始安裝之前，畫面會提示您即將開始自動安裝條碼機驅動程式及GoLabel軟體，確認之後按“下一 步”按鈕，即可開始安裝 注意 ****若產品光碟放入光碟機後沒有自動執行程式，請將光碟機“自動播放”的設定開啟；或著直接點擊代表產品光碟的桌面圖示， 亦可開始執行光碟程式。...
  • Page 20 條碼機配備安裝說明 在驅動程式與GoLabel軟體的自動安裝過程中，畫面會顯示安裝進度條，待進度條倒數完成後即表示安裝已完成。 在自動安裝完成後您就可以使用GoLabel軟體開始進行標籤檔案製作、編輯及列印，或著是透過驅動程式完成列印工作。 在“標準安裝”的過程中，您也可以選擇是否立即列印測試頁，或者是進行產品註冊。 注意 ****若您需要取得其他與條碼機相關的工具程式、說明文件或是產品介紹等檔案，您可以在第一頁的歡迎畫面裡按下“其他選項” 按鈕，即可獲得更多相關的產品支援文件或檔案。...
  • Page 21 條碼機配備安裝說明 以直接開啟光碟資料夾的方式安裝驅動程式 將産品光碟置入光碟機裏，開啓"Seagull-Driver"資料夾 點擊條碼機驅動程式安裝圖示後開始進行安裝 依照安裝視窗的指示進行安裝 選取"安裝條碼機驅動程式" 選取安裝的條碼機型號 Godex RT200i...
  • Page 22 條碼機配備安裝說明 指定條碼機連接埠 指定條碼機名稱，並指定是否共用條碼機 Godex RT200i 在條碼機設定頁確認所有安裝設定皆正確 按下「完成」鍵，即可開始複製驅動程式檔案 當驅動程式檔案複製結束之後即可完成驅動程式安裝 Godex RT200i Godex RT200i...
  • Page 23 條碼機配備安裝說明 在Windows控制台的「印表機和傳真」選項裏即會新增剛完成安裝的條碼機圖示 Godex RT200i Godex RT200i...
  • Page 24 條碼機設定與操作 條碼機操作介面 條碼機操作介面 LCD 螢幕 送紙鍵 電源鍵 方向鍵 電源鍵 確定電源線正確連接後按下電源鍵，LCD螢幕開始亮起，同時顯示”Ready”，表示條碼機目前為”準備列印”的狀態。 在電源開啟的狀態下，持續按著電源鍵三秒以上，即可關閉條碼機電源。 送紙鍵 按下送紙鍵時，條碼機會依所使用紙張的類型將紙送出到指定的吐紙位置。 當使用連續紙時，按送紙鍵一次會送出固定長度的紙。 若是使用標籤紙時，按送紙鍵一次會送出一整張標籤。 在使用標籤紙時，若不能正確的定位，請依3.4節的說明進行紙張自動偵測。...

  • Page 25: Lcd 操作介面簡介

    條碼機設定與操作 LCD 操作介面簡介 操作步驟 按下電源鍵啟動條碼機即啟動螢幕開機畫面。 打開條碼機電源 條碼機啟動後，LCD 螢幕上會出現 “Ready“ 訊息，表示條碼機是在準備列印的狀態。 請按住  按鈕，待LCD螢幕上的計時器到數完成後，即可進入設定模式的主畫面 您可以從此主畫面開始，針對條碼機作各種不同的設定操作。 進入主畫面...
  • Page 26 條碼機設定與操作 如何操作設定畫面 在主畫面時，可按  或  按鈕去移動游標來選擇功能選項 選定一個功能選項後，按下送紙鍵，即可進入該選項的設定畫面 選擇選項 或 進入該選項的設定畫面 在設定畫面時，按下  或  按鈕可選擇要進行設定的子選項 選定一個子選項後，按下送紙鍵，即可進入該選項的設定值調整畫面 選擇子選項 或 進入該選項的設定值畫面...
  • Page 27 條碼機設定與操作 在設定值調整畫面時，按下  或  按鈕可變更設定值 變更設定值 按下送紙鍵即可使選定的數值生效，此時會出現紅色勾號標示目前生效的設定值 確認設定值 注意 **** 藍色箭頭表示目前選擇的設定值。 **** 紅色鍵頭表示確認生效的設定值。...
  • Page 28 條碼機設定與操作 從目前畫面回到預備列印畫面 在功能選項畫面或設定值變更畫面時，螢幕左上角會出現指引圖示，依照指引圖示所顯示的箭頭方向，按下對應的方向按鈕， 即可回到上一層的選單，可重複此步驟一直回到最初的主畫面，在主畫面選擇”EXIT”圖示即可回到預備列印畫面 指引圖示 在設定值變更畫面時，按下  按鈕可回到上一層畫面 回到設定選項頁面 在設定選項畫面，按下  按鈕可回到主畫面 回主畫面...
  • Page 29 條碼機設定與操作 在主畫面，選擇“EXIT” 圖示並按下進紙鍵，即可離開設定模式，LCD操作介面會回到預備列印的畫面 離開設定模式 回到預備列印狀態...

  • Page 30: Lcd 操作介面功能說明

    條碼機設定與操作 LCD操作介面功能說明 主畫面 與條碼機硬體設定相關的選項，例如：列印速度或列印黑度等，也包含可幫助您 輕鬆完成列印設定的”列印精靈”功能 印表機設定 列印標籤時的相關設定選項，例如，轉向列印或起印點調整等 標籤設定 選配配件如裁刀或自動剝紙器等相關的週邊裝置設定選項 裝置 可進行條碼機特殊功能的操作，如自動校正、自我測試、清除記憶體等 印表機控制 從設定模式退出 退出...
  • Page 31 條碼機設定與操作 設定模式選項列表 English German 面板語言 繁體中文 简体中文 印表機設定 2-5或7 列印速度 列印明暗度 0-19 標籤紙 紙張類型 黑線標記紙 列印精靈 連續紙 熱感模式 列印模式 熱轉模式 0-40 停歇點設定 0-19 列印明暗度 2-5或7 列印速度 自動選擇 標籤偵測模式 穿透式 反射式 偵測器 標籤紙 紙張類型 黑線標記紙 連續紙 熱感模式 列印模式 熱轉模式 0-40 停歇點設定 套用...
  • Page 32 條碼機設定與操作 套用 蜂鳴器 取消 無 裁刀 選配 裝置 自動剝紙器 配備設定 貼標籤機 套用 預先列印 取消 4800 bps 9600 bps 19200 bps 鮑率 38400 bps 57600 bps 115200 bps 通訊埠設定 同位值 Even 7 bits 資料長度 8 bits 1 bits 停止位元數 2 bits 套用...
  • Page 33 條碼機設定與操作 LCD 操作介面的狀態 當條碼機進入預備列印的狀態，LCD 螢幕會顯示“Ready”的字樣 只有在此狀態時，條碼機才能進行列印 如果條碼機出現任何錯誤，LCD 螢幕會出現錯誤訊息並顯示出現錯誤的原因 您可以根據此錯誤訊息畫面排除錯誤狀態 警告圖示 錯誤圖示 錯誤說明 圖示定義 此圖示會出現在設定選項畫面左上角的指引圖示中， 依照箭頭指示，按下左方向鍵即可回到上一層的選單 回到上一層 畫面 此圖示會出現在調整設定值畫面左上角的指引圖示中， 回到上一層 依照箭頭指示，按下上方向鍵即可回到上一層的選單 畫面 在調整設定值畫面中，若出現鎖頭的圖示，即表示此 設定值可進行鎖定，以避免設定值被任意變更。進行 鎖定設定值 鎖定時，只需按下右方向鍵即可 畫面 在調整值鎖定的狀態下，再次按下右方向鍵即可解除 解除鎖定 鎖定 在調整設定值畫面中，若出現上下箭頭的圖示，即表 調整設定值 示可按上或下方向鍵瀏覽數值選項，選定數後即可進 行設定...
  • Page 34 條碼機設定 標籤紙自動偵測及自我測試頁 標籤紙自動偵測 條碼機可自動偵測標籤紙(或黑線紙)並自動記錄偵測結果，如此在列印時即無須再設定標籤長度，而條碼機亦會感應每張標籤紙 (或黑線紙)的位置。 自我測試頁 自我測試頁的內容可幫助使用者檢查條碼機的狀態並確認是否運作正常。 依照以下的步驟即可進行標籤紙自動偵測並列印出一張自我測試頁 請先檢查紙張是否已正確安裝於條碼機上。 關閉電源，按住送紙鍵。 打開電源(此時仍按住送紙鍵不放)，等待LED指示燈閃紅燈後放開送紙鍵，條碼機即開始進行標籤紙自動偵測及定位，條碼 機會將自動偵測及定位的結果記錄下來。 完成自動偵測及定位後，條碼機即會將偵測結果及條碼機相關設定內容自動列印出一張自我測試頁。 自我測試頁圖示及其說明如下： RT200i:GX.XXX 機種與F\W版本 USB S/N:12345678 USB ID Serial port:96,N,8,1 串列埠設定值 MAC Addr:xx-xx-xx-xx-xx-xx Ethernet連接埠的MAC位址 DHCP Enable IP protocol 設定值 IP xxx.xxx.xxx.xxx Ethernet連接埠的IP位址 Gateway xxx.xxx.xxx.xxx Gateway 設定值 Sub-Mask xxx.xxx.xxx.xxx Netmask 設定值...
  • Page 35 條碼機設定 自動紙張偵測鍵 「紙張偵測校準鍵」是第一次使用印表機，或更換不同耗材種類時使用，當發生紙張偵測錯誤時，使用也可使用「紙張偵測校準鍵」 來重新定位紙張，並解除錯誤訊息。 自動紙張偵測鍵 按住約一至二秒 按住「紙張偵測校準鍵」約2秒，印表機將執行自動校正功能偵測紙張定位。 按住約一至二秒 注意 ****使用「紙張偵測校準鍵」等同於執行自動校正命令 (~S,SENSOR)，執行中的列印工作 (Print Job) 將被清除，自動校正紙 張後，需重新傳送列印工作。...
  • Page 36 條碼機設定 操作錯誤訊息 在列印過程中若發生任何錯誤而導致無法列印，LCD螢幕會顯示錯誤訊息並發出嗶嗶聲響以示警告。 請參考以下說明以判斷錯誤情況。 條碼機操作介面 LCD 螢幕 送紙鍵 電源開關鍵 方向鍵 LCD操作介面 錯誤狀態 錯誤類型 響聲 說明 排除方式 印表頭錯誤 連續2次4聲 印表頭(列印機心)未關或關閉不完全 重新開啟列印機心並依正確方式關上。 當印表頭溫度過熱時，條碼機會自動 印表頭錯誤 無 印表頭溫度過高 停止列印，待印表頭溫度降低後則會 回到待機狀態。 確認條碼機設定為熱感模式。 未安裝碳帶但機器出現錯誤訊息 耗材錯誤 連續2次3聲 更換新的碳帶。 碳帶用盡或碳帶供應軸不動時 確認移動式偵測器位置標示的位置是 偵測不到紙 是否位於正確的偵測位置，若仍是偵 測不到紙，請重做紙張偵測。 紙張用盡 更換新的紙捲 耗材錯誤 連續2次2聲 可能原因有：卡紙...
  • Page 37 條碼機設定 LCD操作介面 錯誤狀態 錯誤類型 響聲 說明 排除方式 條碼機會印出 "File System full"，表 刪除記憶體內不需要的資料。 示記憶體空間已滿 請使用 ~X4 命令將所有檔案列印出 條碼機會印出 "File Name Not 來，再核對送到條碼機的名稱是否 Found”，表示找不到檔案 檔案錯誤 連續2次2聲 正確及存在否。 條碼機會印出 "Duplicate Name”， 更換檔名之後再下載一次。 表示檔名重複...
  • Page 38 條碼機設定 外接USB埠 定義：僅限於連接隨身碟(Memory stick)、USB鍵盤 & Scanner 用途： 連接隨身碟作為延伸記憶體，可下載並儲存圖形、字型、標籤檔、DBF及命令檔；或儲存韌體，  　透過隨身碟可更新印表機韌體版本。 連接USB鍵盤進行單機操作。  連接Scanner進行單機操作。  使用方式： 需先在隨身碟上建置“LABELDIR“資料夾。印表機支援熱插拔功能，建置方式可以在開機狀態下，直接將隨身碟連接到  GoDEX “i“機種的印表機，印表機會主動在隨身碟上建立所需的資料夾。 將隨身碟連接到印表機；透過USB隨身碟連接PC與印表機。  更詳細的下載、使用資訊請參考“GoLabel On-line Help“  透過隨身碟更新印表機韌體版本 原印表機韌體版本需為V1.004版本(含)以上。  將隨身碟取下，連接到PC上。  將韌體.bin檔透過PC複製到隨身碟的“\LABELDIR\FW”路徑中。  取下隨身碟，並將隨身碟連接印表機，機器會自動比對與更新韌體版本。  該“\LABELDIR\FW”目錄中只允許一個檔案存在，如果存在多個檔案，將會發生檔案錯亂的情況。  當進入Flash Writing… 狀態後，不可任意取下隨身碟。 ...
  • Page 39 條碼機設定 連結USB鍵盤 連接鍵盤到條碼機，螢幕會顯示「進入單機操作」，按Feed鍵即可進入單機操作模式，於此模式下可以執行「呼叫標籤」，設定  「鍵盤國碼」、「Codepage」、「時間」、「資料庫」及「編輯標籤」。 連接USB鍵盤到條碼機，如不進入單機操作模式，可按左鍵離開。  離開單機操作模式後，如需再進入，可按鍵盤上「F1」按鍵或重新開機，即可依照步驟第一個步驟選擇是否進入單機操作模式。  連結Scanner 連接Scanner到條碼機，螢幕會顯示「進入單機操作」，按Feed鍵即可進入單機操作模式，於此模式下可以執行「呼叫標籤」，  　選擇需要列印的標籤，透過Scanner可輸入Prompt與Print Quantity。 注意 外接USB埠不支援Hub功能。 隨身碟僅支援FAT32格式，容量上限32GB。支援廠牌: Transcend, Apacer, ADATA, Patriot, Corsair, Kingston。 隨身碟僅支援透過印表機下載功能，透過PC目前僅支援整個LABELDIR資料夾複製，無法透過PC將個別資料複製到隨身碟。 外接USB埠僅供電500mA，不建議作為電子產品充電使用。...

  • Page 40: 網路軟體 Netsetting

    網路軟體NetSetting 安裝 NetSetting 軟體 NetSetting軟體是在您使用網路連線遠端操作印表機時所必需的操控軟體，您可以在產品內附的光碟裡或從官方網站下載此 軟體的安裝檔案，之後請依照以下的步驟進行軟體的安裝。 將產品光碟置入光碟機裡，開啟"Ethernet"檔案夾。 2. 點擊NetSetting軟體的安裝圖示後開始進行安裝。 依照安裝視窗的指示進行安裝。 可指定安裝的路徑 按下”下一步”鍵，即可開始複製軟體檔案。 6. 安裝完成之後即可在桌面看到NetSetting軟體的啟動圖示。...

  • Page 41: Netsetting 操作介面

    網路軟體NetSetting NetSetting 操作介面 按下NetSetting軟體的啟動圖示後，可以看到如下圖的開始頁面，在開始頁面裡會顯示一些印表機和PC的基本資訊。 RT200i 按下放大鏡的圖示，NetSetting軟體即會開始尋找目前在您的網路環境中已經連線的Godex印表機，所有已連線的印表機 會顯示在上圖的印表機列表中。 NetSetting操作介面分為六大類，可針對各種不同的網路設定進行操作及變更。但為了確保網路設定的安全性，在進行操 作之前您必須先輸入正確的密碼。 注意 **** 預設的網路安全設定密碼為“1111”，稍後您可以在“IP Setting”頁面裡進行變更。...
  • Page 42 網路軟體NetSetting IP設定 在IP設定的頁面裡，你可以設定印表機名稱、Port number、Gateway以及網路設定安全密碼，除此之外您也可以將條碼機的IP 位址設定為固定IP或DHCP。 按下“設定”鍵可以使設定值生效，按下“重取資料” 鍵則可以更新目前設定的數值。 注意 ****在進行網路環境設定的變更時，您必須具備基本的網路知識，若需取得相關的網路環境設定參數，建議您聯繫您的網路 管理人員。...
  • Page 43 網路軟體NetSetting 警告訊息通知路徑設定 當印表機發生錯誤時，NetSetting可將警告訊息發送到您指定的郵件位址。警告訊息可經由SMTP (Simple Mail Transfer Protocol) 或SNMP (Simple Network Management Protocol) 來發送。 在”警告訊息通知路徑設定”頁面裡，您可以針對SMTP及SNMP的設定值進行設定或修改。 按下“設定”鍵可以使設定值生效，按下“重取資料” 鍵則可以更新目前設定的數值。...
  • Page 44 網路軟體NetSetting 警告訊息設定 您可以針對印表機發生錯誤時的不同狀況設定是否需要發送告警訊息，也可以設定告警訊息是經由SMTP、SNMP或兩者同時發送。 按下“設定”鍵可以使設定值生效，按下“重取資料” 鍵則可以更新目前設定的數值。...
  • Page 45 網路軟體NetSetting 印表機組態設定 設定或變更已連線的印表機組態，您可以在此設定頁面裡完成主要的印表機設定項目。 RT200 按下“設定”鍵可以使設定值生效，按下“重取資料” 鍵則可以更新目前設定的數值。...
  • Page 46 網路軟體NetSetting 命令視窗 “命令視窗”可提供您一個與印表機遠端溝通的介面，讓您可經由此視窗，以傳送印表機命令的方式操作印表機。 您可以在"Input Command"區塊裡輸入印表機命令，然後按下“Send Command”鍵將命令內容傳送到印表機執行。 部份印表機命令執行後會回傳訊息者，則會將回傳訊息顯示在"Output Message"區塊裡。 按下“Send Command” 鍵可以將印表機命令經由網路傳送到印表機，藉此實現遠端操作功能。...
  • Page 47 網路軟體NetSetting 韌體更新 在“韌體更新”頁面可以顯示出目前印表機的韌體版本，如果您需要更新印表機韌體時，只要指定新版印表機韌體檔案的存放位 置，按下“開始下載更新韌體”鍵後，即可進行遠端印表機韌體更新。 BOOT : 1.000a1 F/W : RT200i 1.000a 除了進行印表機韌體更新之外，您也可以按下”恢復系統出廠設定值”鍵來將印表機的各種設定值都回復到出廠時的狀態。...
  • Page 48 條碼機選購配備 安裝選購配備預備步驟 在安裝選購配備前，請先瞭解以下預備步驟 1. 關閉條碼機電源 在安裝任何選購配備之前，請務必先將條碼機電源關閉 2. 打開印表機上蓋及列印機心 面對機器正面，將兩邊的上蓋開啟鈕往前拉，即可掀起上蓋並抬起列印機心 若需更詳細的說明，請參閱2.1節”如何開啟條碼機” 打開上蓋可同時抬起列印機心 移除底座遮蓋 如下圖所示，按住底座遮蓋兩側往前拉，即可將底座遮蓋移除 往前拉...
  • Page 49 條碼機選購配備 卸下滾輪 將兩側的卡楯扳開即可將滾筒抬起並卸下 扳開卡楯 卡楯 將滾筒抬起 5. 安裝碳帶 若需更詳細的說明，請參閱2.2節”安裝碳帶” 6. 安裝標籤紙捲 若需更詳細的說明，請參閱2.3節”安裝標籤紙捲”...
  • Page 50 條碼機選購配備 安裝自動剝紙器 自動剝紙器部件說明 紙張偵測器 紙張滾輪 剝紙器連接線 前蓋 預備步驟 請先參閱5.1節的預備步驟說明，再進行自動剝紙器的安裝 開始安裝自動剝紙器 1. 將剝紙器連接線插入條碼機下半部的插孔裡 注意 **** 背紙規格建議厚度在0.06 mm ± 10%，紙質基重為65 g/m² ± 6%會得到最佳之剝紙效果。 **** 最大剝紙寬度為60 mm，建議配合剝紙使用時的標籤尺寸高度為25 mm以上。 **** 加裝自動剝紙器時，停歇點設定數值(^E)建議為13。...
  • Page 51 條碼機選購配備 扶住剝紙器並對準螺絲孔，將兩側的螺絲分別鎖上 請將滾輪放回原裝置處，並將兩側卡楯鎖上 鎖回卡楯 卡楯 將上蓋及列印機心蓋回 將條碼機側翻...
  • Page 52 條碼機選購配備 打開條碼機底部的模組連接插座蓋板 模組連接插座蓋板 打開蓋板 將剝紙器連接線的插頭插在對應的連接插座上 對準位置插入 剝紙器連接插座 剝紙器連接線插頭 將模組連接插座蓋板蓋回 模組連接插座蓋板 蓋回蓋板 注意 ****在插上連接線插頭時請務必關閉印表機電源，以避免造成機器主機板損傷的風險。 ****模組連接插座組合上的兩個插座，上方插座為連接裁刀之用，下方插座則為連接自動剝紙器之用。 裁刀連接插座 剝紙器連接插座...
  • Page 53 條碼機選購配備 在使用剝紙器的情況下安裝標籤紙 將第一張標籤撕下 標籤紙捲 標籤紙背紙 撕下 第一張標籤 把標籤紙往前拉以穿過紙張調整桿 將標籤紙由紙張調整桿下方穿過 接著將標籤紙背紙穿入條碼機滾輪與剝紙器滾輪之間 標籤紙背紙 條碼機滾輪 背紙導板 注意 ****建議配合剝紙使用時的標籤尺寸高度為25 mm以上。...
  • Page 54 條碼機選購配備 標籤紙及其背紙的進紙路線如下圖所示 標籤紙 背紙 條碼機滾輪 標籤紙捲 剝紙器滾輪 將剝紙器合上，並把上蓋和機心壓下固定後，即完成標籤紙的安裝。 合上...
  • Page 55 條碼機選購配備 若按下送紙鍵送紙，則標籤紙在經過剝紙器後，其背紙即會自動剝離 按下送紙鍵 標籤紙 背紙 注意 **** 自動剝紙器上內建紙張偵測器，如果此偵測器被剝落的標籤遮住，則條碼機會停止列印，必須等標籤紙取走之後才能進行 下一張的列印。其目的在於防止剝落的標籤堆積在出紙口，進而造成列印錯誤。 按下送紙鍵 紙張偵測器...
  • Page 56 條碼機選購配備 安裝裁刀 裁刀部件說明 裁刀連接線 裁刀模組出紙口 裁刀前蓋 預備步驟 請先參閱5.1節的預備步驟說明，再進行裁刀模組的安裝 安裝裁刀 將裁刀連接線插入條碼機下半部的插孔裡 注意 **** 安裝裁刀時，請先將電源開關關閉。 **** 本裁刀不適用於有背膠之標籤紙，如裁切有背膠之標籤將會污染裁刀及減低使用上的安全性。裁刀使用壽命在裁切120 g/m 紙質時為1000,000次，而在裁切120 g/m - 170 g/m 紙質時為500,000次。 **** 裁刀最大裁切的寬度為60 mm。 **** 加裝裁刀模組裝置時，停歇點設定數值(^E)建議為30。...
  • Page 57 條碼機選購配備 2. 扶住裁刀並對準螺絲孔，將兩側的螺絲分別鎖上 請將滾輪放回原裝置處，並將兩側卡楯鎖上 Lock the clip CLIP 4. 將上蓋及列印機心蓋回 將條碼機側翻...
  • Page 58 條碼機選購配備 打開條碼機底部的模組連接插座蓋板 模組連接插座蓋板 打開蓋板 將裁刀連接線的插頭插在對應的連接插座上 對準位置插入 裁刀連接插座 裁刀連接線插頭 將模組連接插座蓋板蓋回 模組連接插座蓋板 蓋回蓋板 注意 ****在插上連接線插頭時請務必關閉印表機電源，以避免造成機器主機板損傷的風險。 ****模組連接插座組合上的兩個插座，上方插座為連接裁刀之用，下方插座則為連接自動剝紙器之用。 裁刀連接插座 剝紙器連接插座...
  • Page 59 條碼機選購配備 安裝標籤紙 將標籤紙經由紙張調整桿下方以及裁刀模組穿過 穿過紙張調整桿 穿過裁刀模組 2. 關上上蓋及列印機心，按下送紙鍵完成標籤定位 按下進紙鍵 蓋上上蓋及列印機心 注意 ****加裝裁刀模組後，不建議以內捲紙列印，以避免可能發生的故障。 ****加裝裁刀模組裝置時，停歇點設定數值(^E)建議為30。...
  • Page 60 保養維謢與調校 印表頭保養與清潔 印表頭可能會因灰塵附著、標籤紙沾黏或積碳等，而發生列印不清晰或斷線 (即某部份無法列印) 的狀況。所以除了列印時將上蓋 保持閉合外，所使用的紙張也要注意是否有灰塵或其它汙物附著，以保持列印品質並可延長印表頭使用壽命。 印表頭的清理步驟 先關閉電源 2. 開啟上蓋 3. 取下碳帶 4. 若印表頭(見附圖中箭頭所指之處)附著有黏結之標籤紙或其它汙物，請用酒精筆或軟布料沾酒精清除。 清理印表頭 印表頭 注意 ****建議每週清理印表頭 1 次。 ****清理印表頭時，請注意清潔的軟布上是否有附著金屬或堅硬物質，若使用不潔的軟布而造成印表頭的損壞，則不在保固條 件內。...
  • Page 61 保養維謢與調校 故障排除 問題 建議改進方法 ♦ 檢查電源線是否接妥。 電源打開後LCD顯示幕無反應 請參閱2.4節內容說明 ♦ 檢查應用軟體之設定，或檢查程式命令是否錯誤。 ♦ 查找3.5節操作錯誤訊息說明，確認錯誤型態。 機器停止列印，LCD顯示幕出現錯誤圖示 ♦ 檢查印表頭是否關閉(印表頭組合件未壓至定位)。 請參閱3.5節內容說明 ♦ 檢查碳帶是否正反面倒置，或是否適用。 ♦ 選擇正確的條碼機驅動程式。 條碼機開始列印，但標籤上無內容印出 ♦ 選用正確的列印模式，並配合選用正確的標籤紙材質及碳帶類型。 ♦ 清除糾結之標籤，如果印表頭沾有黏著之標籤，請用酒精筆或柔軟布料沾 酒精，清除其殘餘黏膠。 列印時，標籤有糾結現象 請參閱6.1節內容說明 ♦ 檢查標籤紙或碳帶是否黏著於印表頭上。 ♦ 檢查是否應用軟體有誤。 列印時，標籤上僅局部內容印出 ♦ 檢查是否邊界起印點設定有誤。 ♦ 檢查碳帶是否打摺不平整。 ♦ 檢查電源供應是否正確。 ♦ 檢查印表頭是否有殘膠、碳渣附著。...
  • Page 62 RT200i/RT230i操作手冊 附錄 產品規格 RT200i RT230i 機型 列印模式 熱感式/熱轉式兩用 解析度 203 dpi (8 dots/mm) 300 dpi (12 dots/mm) 列印速度 7 IPS (177 mm/s) 5 IPS (127 mm/s) 列印寬度 2.12” (54 mm) 2.24” (56.9 mm) 列印長度 Min. 0.16” (4 mm)** ; Max. 68” (1727 mm) Min.
  • Page 63 RT200i/RT230i操作手冊 附錄 產品規格 RT200i RT230i 機型 USB Device (B-Type) USB Device (B-Type) Serial port: RS-232 (DB-9) USB Device (B-Type) Serial port:RS-232 (DB-9) USB Device (B-Type) 傳輸介面 USB Host (A-Type) Serial port:RS-232 (DB-9) USB Host (A-Type) Serial port:RS-232 (DB-9) IEEE 802.3 10/100Base-Tx USB Host (A-Type) IEEE802.3 10/100Base-Tx...
  • Page 64 RT200i/RT230i 操作手冊 附錄 通訊埠規格 接腳定義 USB埠  連結器形式 : Type B Pin NO. Function VBUS 串列埠  串列出廠設定值 ： Baud rate 9600, no parity, 8 data bits, 1 stop bit, XON/XOFF protocol and RTS/CTS RS232 Housing(9-pin to 9-pin) DB9 Socket...
  • Page 65 RT200i/RT230i 操作手冊 附錄 使用USB隨身碟時的檔案操作方式 文件操作 移動或複製隨身碟內的檔案: 需透過指令 ~MMOV (移動) 或 ~MCPY (複製) 執行。將隨身碟連接到印表機， 　透過USB cable連接PC與印表機，執行以下命令。 複製  ~MCPY,s:o.x,d:o.x 語法 s = source device of stored object 參數 ( s = D ( USB 指的是外部記憶體 ) or F ( flash 指的...
