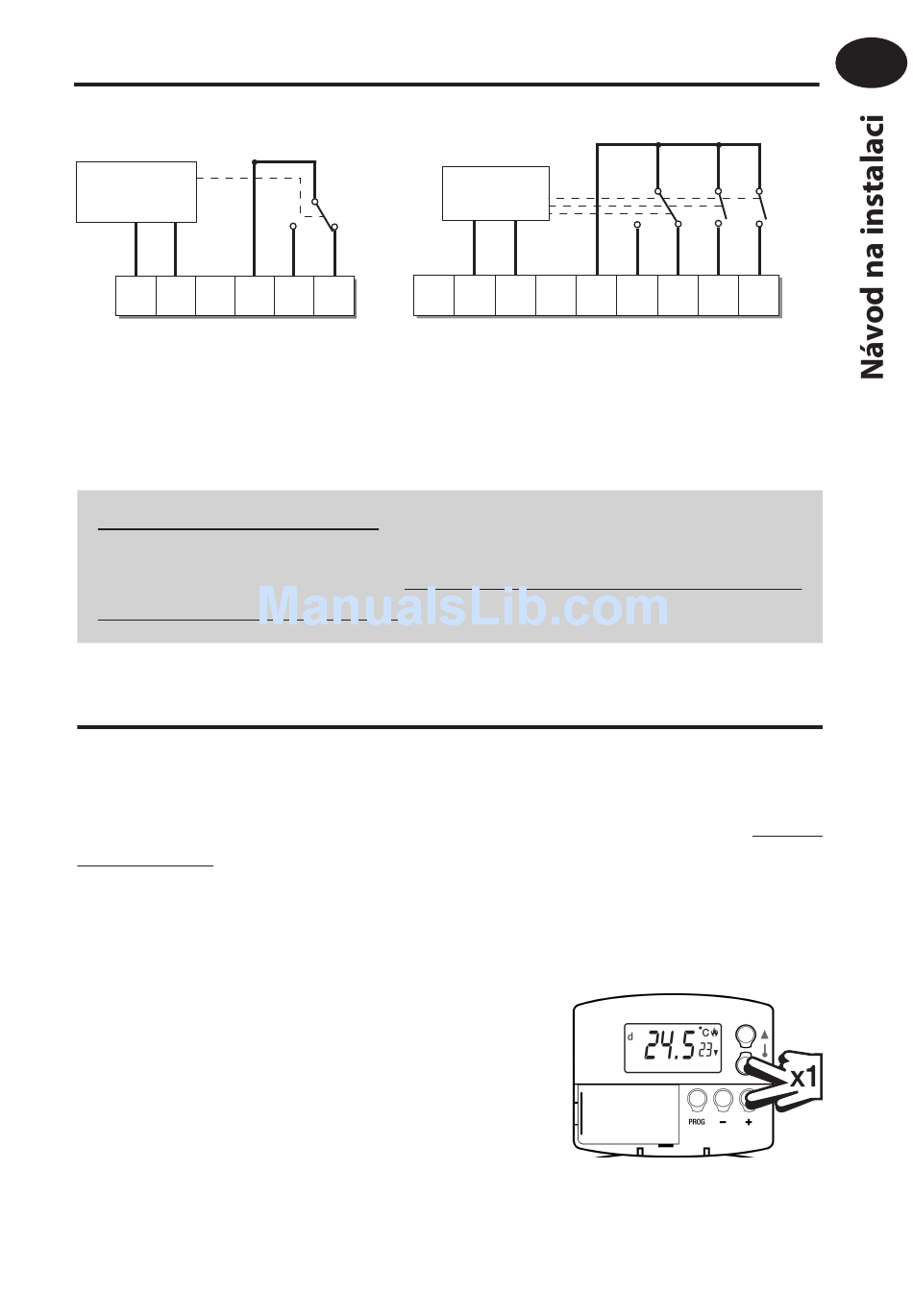

Zapojení RX přijímače (pouze pro modely RF)
RX1
ELECTRONICS
N L 1 2 3 4
COM
1)U systémů, které jsou napájené ze sítě, je nutné propojit svorku 2 s fází napájení.
2)Přívod elektrického napájení nesmí být spínán prostřednictvím spínacích hodin.
D Ů L E Ž I T É
Aby všechny továrně nastavené programy a mikropočítač
pracovaly správně je nutné před uváděním zařízení do provozu
nebo jeho programováním stisknout a podržet tlačítko RESET.
Uvádění do provozu (pouze modely RF)
Jestliže byl termostat a přijímač dodán společně v jedné zásilce,
tak k jejich spárování došlo již ve výrobním závodě a z tohoto
důvodu není žádné uvádění do provozu nutné provádět (pouze
modely RX1).
Vyladění RX přijímače na frekvenci signálu termostatu proveďte dle
následujícího postupu (Kroky 1 až 5).
Krok 1 TP5001-RF
Jednotku vynulujte stisknutím zapuštěného
resetovacího tlačítka.
Krok 2 Stiskněte a podržte tlačítka V a +
po dobu 3 sekund (TP5000-RF tak začne po
dobu 3 minut vysílat specifi cký signál).
RX2 & RX3
A
ZONE
ZONE
1 ON 1 OFF
ELECTRONICS
B C 1 2 3 4 5 6
N L
COM ZONE
TERMINAL 6
RX3 ONLY
ZONE ZONE
ZONE
1 ON 1 OFF 2 ON 3 ON
CZ
