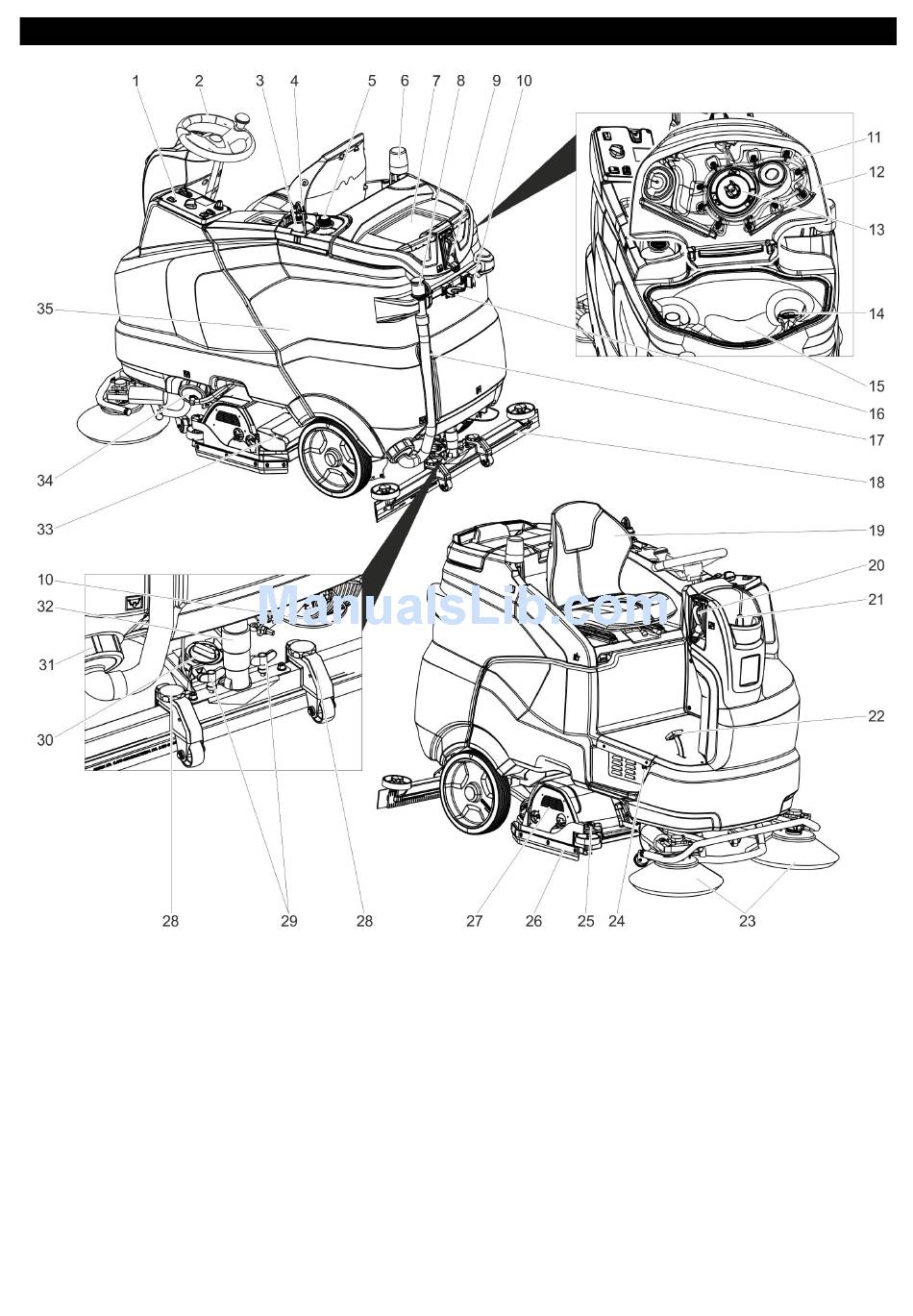

1 Bedieningsveld
2 Stuurwiel
3 Reinigingsmiddelfles (alleen variant
Dose)
4 Zuigslang reinigingsmiddel (alleen vari-
ant Dose)
5 Plaats voor tweede fles met reinigings-
middel
6 Waarschuwingslampje **
7 Bergruimte voor reinigingsset "Home-
base Box"
8 Doseerapparaat voor vuil water
9 Wateraansluiting voor spoelsysteem
van vuilwatertank **
10 Houder voor zwabber **
11 Spoelsysteem voor vuilwatertank **
12 Deksel reservoir vuil water
13 Vlotter
52
Bedieningselementen
14 Pluizenzeef
15 Vuilwaterreservoir
16 Houder voor gereedschap **
17 Aftapslang vuil water
18 Zuigbalk *
19 Stoel (met stoelschakelaar)
20 Vulsysteem *
21 Deksel schoonwatertank
22 Gaspedaal
23 Zijbezem (alleen variant SB)
24 IEC-connector voor oplaadkabel
25 Instelwiel schraaplip
26 Schraaplip
27 Reinigingskop *
28 Hoogteverstelling zuigbalk
29 Vleugelmoeren voor het bevestigen
van de zuigbalk
2
-
NL
30 Draaiende handgreep voor het schuin
zetten van de zuigbalk
31 Vergrendeling vuilwaterreservoir
32 Zuigslang
33 Lade voor grof vuil (alleen bij R-reini-
gingskop) *
34 Sluiting verswatertank met filter vers-
water
35 Accu
* niet in leveringspakket
**) Optie
