Related Manuals for Nilfisk-ALTO SCRUBTEC 653E

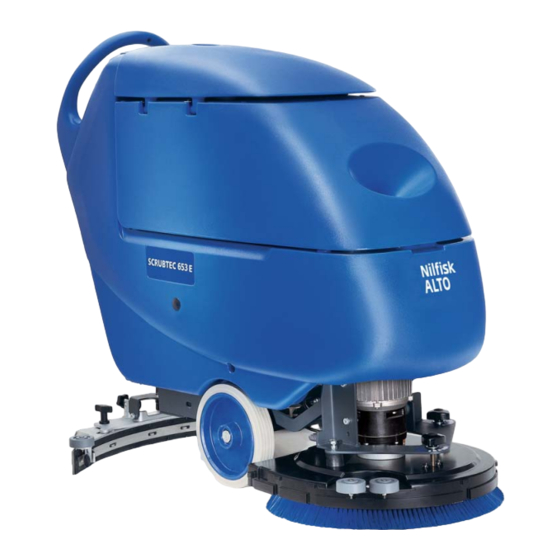

Summary of Contents for Nilfisk-ALTO SCRUBTEC 653E
- Page 1 SCRUBTEC 653E BETRIEBSANLEITUNG DEUTSCH ORIGINALANLEITUNG MANUEL D’UTILISATION FRANÇAIS INSTRUCTIONS D’ORIGINE USER MANUAL ENGLISH ORIGINAL INSTRUCTION GEBRUIKSAANWIJZING NEDERLANDS ORIGINELE INSTRUCTIES 9097060000(2)2009-10 A...
- Page 2 Certificat de conformitate Заявление о соответствии Överensstämmelsecertifikat Certifikát súladu Certifikat o ustreznosti Uyumluluk sertifikası SCRUBTEC 653E SCRUBBER-DRYER The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards. Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η...
-
Page 3: Table Of Contents
BÜRSTEN/PADS REINIGEN ... 16 TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG ÜBERPRÜFEN ... 16 FILTER DES ANSAUGANLAGENMOTORS REINIGEN ... 17 REINIGUNGSLÖSUNGS-/FRISCHWASSERFILTER REINIGEN ... 17 SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN ... 17 FEHLERSUCHE ... 18 VERSCHROTTUNG ... 18 9097060000(2)2009-10 A BETRIEBSANLEITUNG INHALTSVERZEICHNIS SCRUBTEC 653E DEUTSCH... -
Page 4: Einleitung
Verbesserungen vorzunehmen. Nilfi sk Alto ist nicht verpfl ichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilfi sk Alto ausdrücklich genehmigt und darf nur von Nilfi sk Alto vorgenommen werden. SCRUBTEC 653E 9097060000(2)2009-10 A... -
Page 5: Funktionseigenschaften
Absätzen, die durch dieses Symbol gekennzeichnet sind, die höchste Aufmerksamkeit. ANMERKUNG Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen. NACHSCHLAGEN Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist. 9097060000(2)2009-10 A BETRIEBSANLEITUNG SCRUBTEC 653E DEUTSCH... -
Page 6: Allgemeine Hinweise
Die rotierenden Bürsten dürfen nicht mit dem Netzkabel in Berührung kommen. – Das Netzkabel von heißen Oberfl ächen fernhalten. – Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans Stromnetz angeschlossen lassen. Bei Nichtbenutzung und vor Wartungsarbeiten Gerät vom Stromnetz trennen. SCRUBTEC 653E 9097060000(2)2009-10 A... - Page 7 Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln säubern. – Das Gerät enthält giftige bzw. schädliche Stoffe (elektronische Bauteile etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen! 9097060000(2)2009-10 A BETRIEBSANLEITUNG SCRUBTEC 653E DEUTSCH...
-
Page 8: Gerätebeschreibung
Bürsten-/Padhalterkopf Bürste/Padhalter Reinigungslösungstank Schmutzwassertank Schmutzwassertankdeckel Handschuhfach Elektroventil Sauglippe Sterngriffe Sauglippenbefestigung 15 10 25 22 11 21 23 22 SCRUBTEC 653E Sterngriff Sauglippenausgleich Filter Reinigungslösung Hahn Reinigungslösung 26a. Schmutzwassertankdeckel (geöffnet für Reinigung) 26b. Schmutzwassertankdeckel (völlig geöffnet) Dichtung Tankdeckel Bewegliche Sperrplatte Deckel Feste Sperrplatte Deckel Pufferräder Sauglippe... -
Page 9: Schalttafel
Pads aus anderen Materialen hinsichtlich der Standardausrüstung Gummis der Sauglippe aus Polyurethan Vorder- und Hinterräder aus verschiedenen Werkstoffen Betriebsstundenzähler Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung. 9097060000(2)2009-10 A BETRIEBSANLEITUNG DEUTSCH SCRUBTEC 653E P100112... -
Page 10: Technische Daten
Gerätelänge (maximal) Gerätebreite ohne Sauglippe Durchmesser Bürste Gewicht mit leerem Tank Max. Gewicht mit gefülltem Tank Leistung Bürstenmotor Drehgeschwindigkeit Bürste Druck Bürste SCRUBTEC 653E Wert 230 V, 50-60 Hz 1.088 mm 55 Liter 55 Liter 250 mm 1,0 N/mm - 1,2 N/mm... -
Page 11: Schaltplan
Netzfi lter Geräterahmen Stundenzähler (optional) Erdungsschraube Bürsten-/Padhaltermotor Ansauganlagenmotor Netzstecker Schalter Bürste/Padhalter Schalter Ansauganlage Rechter Schalter Bürste am Griff Linker Schalter Bürste am Griff 9097060000(2)2009-10 A BETRIEBSANLEITUNG Farbcodes Schwarz Hellblau Braun Grün Grau Orange Rosa Violett Weiß Gelb SCRUBTEC 653E DEUTSCH P100126... -
Page 12: Betrieb
Um die Bürste/Padhalter zu entfernen, den Kopf mittels des Pedals (8) heben, dann die Bürste/Padhalter von der Nabe manuell entfernen durch ihn entgegen der Drehrichtung zu drehen. Erhältliche Bürstentypen Modelle von 530 mm PROLENE MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX SCRUBTEC 653E Abbildung 1 S311334 9097060000(2)2009-10 A... -
Page 13: Gerät Einschalten Und Abstellen
Die Bürsten-/Padhalterkopf mittels des Pedals (8) heben. Die Sauglippe (21) mit dem Hebel (7) heben. Sicherstellen, dass sich das Gerät nicht selbsttätig in Bewegung setzten kann. 9097060000(2)2009-10 A BETRIEBSANLEITUNG MIDLITE GRIT 180 MIDGRIT 240 DEUTSCH PROLENE PROLITE UNION MIX SCRUBTEC 653E... -
Page 14: Gerät In Betrieb (Waschen/Trocknen)
Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfi ehlt Nilfi sk Alto, wie auf Abbildung 2 mit der rechten Geräteseite an die Ränder heranzufahren. HINWEIS! Um die zu reinigende Bodenfl äche nicht zu beschädigen, Bürsten/Padhalter bei stehendem Gerät nicht in Betrieb lassen. SCRUBTEC 653E Abbildung 2 P100106A 9097060000(2)2009-10 A... -
Page 15: Tanks Entleeren
Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten: Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen. ERSTE BETRIEBSZEIT Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sichtbaren Teile auf Unversehrtheit und Dichtigkeit prüfen. 9097060000(2)2009-10 A BETRIEBSANLEITUNG SCRUBTEC 653E DEUTSCH... -
Page 16: Wartung
Prüfen sorgfältig dass das Kabel und der betreffende Stecker keine Zeichen von Abreibung, Schnitte, Risse oder andere Schäden aufweisen. Sind das Netzkabel und der entsprechende Stecker beschädigt, vor der erneuten Gerätebenutzung einen Nilfi sk-Alto- Kundendienst kontaktieren. SCRUBTEC 653E Täglich, nach der Wöchentlich Gerätebenutzung Halbjährlich... -
Page 17: Sauglippe Reinigen
Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erläutert, einstellen. Ansaugrohr (11) an die Sauglippe anschließen. Sauglippe (21) montieren und Sterngriffe (22) festdrehen. Falls erforderlich, Sterngriff Sauglippenausgleich (23) einstellen. 9097060000(2)2009-10 A BETRIEBSANLEITUNG Abbildung 3 DEUTSCH SCRUBTEC 653E S311344... -
Page 18: Bürsten/Pads Reinigen
Überprüfen, ob die gesamte Aufl agefl äche (J) der Dichtung (G) unversehrt ist und die Dichtigkeit gewährleistet. ANMERKUNG Das Loch (K), erlaubt den Luftausgleich in dem Zwischenraum des Deckels, und trägt zur Bildung des Saugdruckes in dem Tank bei. Den Deckel (A) schließen. SCRUBTEC 653E Abbildung 4 P100123 9097060000(2)2009-10 A... -
Page 19: Filter Des Ansauganlagenmotors Reinigen
Die Schrauben (A, Abb. 6) entfernen und vorsichtig die Tafel (B) verschieben. Die nachfolgende Sicherung prüfen/ersetzen: (C) Sicherung F1, Elektronikkarte: (1 A) Die Punkte von 2 bis 4 in umgekehrte Reihenfolge ausführen. 9097060000(2)2009-10 A BETRIEBSANLEITUNG Abbildung 5 Abbildung 6 SCRUBTEC 653E DEUTSCH P100124 P100125... -
Page 20: Fehlersuche
Kunststoffl eitungen und -teile – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfi sk-Alto- Niederlassung. SCRUBTEC 653E Mögliche Ursache Netzkabel oder Stecker gebrochen. Schmutzwassertank voll. Schlauch von der Sauglippe gelöst. - Page 21 NETTOYAGE DU FILTRE DE LA SOLUTION / DE L’EAU PROPRE ... 17 CONTROLE / REMPLACEMENT DES FUSIBLES ... 17 DEPISTAGE DES PANNES ... 18 MISE A LA FERRAILLE ... 18 9097060000(2)2009-10 A MANUEL OPERATEUR TABLE DES MATIERES SCRUBTEC 653E FRANÇAIS...
-
Page 22: Introduction
Il est entendu que toute modifi cation et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilfi sk Alto. SCRUBTEC 653E 9097060000(2)2009-10 A... -
Page 23: Capacites Operationnelles
Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole. REMARQUE Indique une remarque sur des fonctions clé ou utiles. CONSULTATION Indique la nécessité de consulter le Manuel opérateur avant toute opération. 9097060000(2)2009-10 A MANUEL OPERATEUR FRANÇAIS SCRUBTEC 653E... -
Page 24: Instructions Generales
Pour réduire le risque d’incendie, chocs électriques ou blessures, ne pas laisser la machine sans surveillance lorsqu’elle est branchée au réseau électrique. Débrancher la machine du réseau électrique lorsqu’on n’utilise pas la machine et avant d’effectuer toute opération d’entretien. SCRUBTEC 653E 9097060000(2)2009-10 A... - Page 25 Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (composants électroniques etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille). 9097060000(2)2009-10 A MANUEL OPERATEUR FRANÇAIS SCRUBTEC 653E...
-
Page 26: Description De La Machine
Couvercle réservoir eau de récupération Porte-objets Electrovanne Embouchure Boutons de fi xation embouchure 15 10 25 22 11 21 23 22 SCRUBTEC 653E Bouton de réglage équilibrage embouchure Filtre de solution Robinet solution 26a. Couvercle réservoir eau de récupération (ouvert pour le lavage) 26b. -
Page 27: Tableau De Bord
Disques de matériaux différents par rapport aux disques standard Lamelles en caoutchouc de l’embouchure en polyuréthane Roues avant et arrière de matériaux différents Compteur horaire Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé. 9097060000(2)2009-10 A MANUEL OPERATEUR FRANÇAIS SCRUBTEC 653E P100112... -
Page 28: Caracteristiques Techniques
Largeur machine sans embouchure Diamètre brosse Poids avec réservoirs vides Poids maximum avec réservoir plein Puissance moteur brosse Vitesse de rotation brosse Pression brosse SCRUBTEC 653E Valeur 230 V, 50-60 Hz 1.088 mm 55 litres 55 litres 250 mm 1,0 N/mm... -
Page 29: Schema Electrique
Interrupteur brosse / plateau support disque Interrupteur système d’aspiration Bouton-poussoir droit brosse sur le guidon Bouton-poussoir gauche brosse sur le guidon 9097060000(2)2009-10 A MANUEL OPERATEUR Codes des couleurs Noir Bleu Marron Vert Gris Orange Rose Rouge Violet Blanc Jaune SCRUBTEC 653E FRANÇAIS P100126... -
Page 30: Utilisation
/ plateau support disque du moyeu, en la tournant dans le sens contraire au sens de rotation. Types de brosses disponibles Modèles de 530 mm PROLENE MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX SCRUBTEC 653E Figure 1 S311334 9097060000(2)2009-10 A... -
Page 31: Mise En Marche Et Arret De La Machine
Soulever la tête porte-brosses / plateaux support disque en appuyant sur la pédale (8). Soulever l’embouchure (21) au moyen du levier (7). S’assurer que la machine ne peut pas bouger de façon autonome. 9097060000(2)2009-10 A MANUEL OPERATEUR MIDLITE GRIT 180 MIDGRIT 240 FRANÇAIS PROLENE PROLITE UNION MIX SCRUBTEC 653E... -
Page 32: A Scrubtec 653E
fi gure 2. AVERTISSEMENT ! Pour ne pas endommager les sols à nettoyer, ne pas tenir en rotation les brosses / plateaux support disque lorsque la machine est arrêtée. SCRUBTEC 653E Figure 2 P100106A 9097060000(2)2009-10 A... -
Page 33: Vidange Des Reservoirs
PREMIERE PERIODE D’UTILISATION Après les 8 premières heures d’utilisation, contrôler le serrage des éléments de fi xation et de connexion de la machine et vérifi er que les parties visibles sont intactes et sans pertes. 9097060000(2)2009-10 A MANUEL OPERATEUR FRANÇAIS SCRUBTEC 653E... -
Page 34: Entretien
Contrôler soigneusement que le câble d’alimentation et la fi che ne présentent pas de traces d’abrasion, de coupures ou de déchirures et vérifi er qu’ils ne sont pas endommagés. Si le câble d’alimentation et la fi che sont endommagés, contacter un Service après-vente Nilfi sk Alto avant d’utiliser la machine à nouveau. SCRUBTEC 653E Quotidienne, après l’utili- Hebdomadaire... -
Page 35: Nettoyage De L'embouchure
Après le remplacement (ou renversement) des lamelles en caoutchouc, régler leur hauteur comme décrit à l’étape précédente. Connecter le tuyau d’aspiration (11) à l’embouchure. Reposer l’embouchure (21) et serrer les boutons (22). Si besoin est, régler le bouton de réglage (23) de l’équilibrage de l’embouchure. 9097060000(2)2009-10 A MANUEL OPERATEUR Figure 3 FRANÇAIS SCRUBTEC 653E S311344... -
Page 36: Nettoyage Des Brosses / Disques
Contrôler aussi l’intégrité et l’effi cacité de la surface d’appui (J) du joint d’étanchéité (G). REMARQUE L’orifi ce (K), en permettant la compensation de l’air dans l’interstice du couvercle, contribue à la création de dépression dans le réservoir. Fermer le couvercle (A). SCRUBTEC 653E Figure 4 P100123 9097060000(2)2009-10 A... -
Page 37: Nettoyage Du Filtre Du Moteur Du Systeme D'aspiration
Déposer les vis (A, Fig. 6) et déplacer le tableau (B) avec soin. Contrôler / remplacer le fusible suivant : (C) Fusible F1, carte électronique : (1 A) Exécuter les étapes de 2 à 4 dans l’ordre inverse. 9097060000(2)2009-10 A MANUEL OPERATEUR Figure 5 Figure 6 SCRUBTEC 653E FRANÇAIS P100124 P100125... -
Page 38: Depistage Des Pannes
Parties électriques et électroniques (*) Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser auprès du centre Nilfi sk Alto le plus proche. SCRUBTEC 653E Cause possible Câble d’alimentation ou fi che endommagés. Réservoir d’eau de récupération plein. - Page 39 TANK AND VACUUM GRID WITH FLOAT CLEANING, AND COVER GASKET CHECK ... 16 VACUUM SYSTEM MOTOR FILTER CLEANING ... 17 SOLUTION/CLEAN WATER FILTER CLEANING ... 17 FUSE CHECK/REPLACEMENT ... 17 TROUBLESHOOTING ... 18 SCRAPPING ... 18 9097060000(2)2009-10 A USER MANUAL TABLE OF CONTENTS SCRUBTEC 653E ENGLISH...
-
Page 40: Introduction
Nilfi sk Alto constantly improves its products and reserves the right to make changes and improvements at its discretion without being obliged to apply such benefi ts to the machines that were previously sold. Any change and/or addition of accessories must be approved and performed by Nilfi sk Alto. SCRUBTEC 653E 9097060000(2)2009-10 A... -
Page 41: Operation Capabilities
It indicates a caution or a remark related to important or useful functions. Pay careful attention to the paragraphs marked by this symbol. NOTE It indicates a remark related to important or useful functions. CONSULTATION It indicates the necessity to refer to the User Manual before performing any procedure. 9097060000(2)2009-10 A USER MANUAL ENGLISH SCRUBTEC 653E... -
Page 42: General Instructions
To reduce the risk of fi re, electric shock, or injury, do not leave the machine unattended when it is plugged in. Disconnect the machine from the electrical mains when not in use and before performing maintenance procedures. SCRUBTEC 653E 9097060000(2)2009-10 A... - Page 43 – The machine must be disposed of properly, because of the presence of toxic-harmful materials (electronic components, etc.), which are subject to standards that require disposal in special centres (see the Scrapping chapter). 9097060000(2)2009-10 A USER MANUAL ENGLISH SCRUBTEC 653E...
-
Page 44: Machine Description
Recovery tank cover Can holder Solenoid valve Squeegee Squeegee mounting handwheels 15 10 25 22 11 21 23 22 SCRUBTEC 653E Squeegee balance adjusting handwheel Solution fi lter Solution tap 26a. Recovery water tank cover (opened to be cleaned) 26b. -
Page 45: Control Panel
Brushes of different materials Pads of different materials Polyurethane squeegee blades Front and rear wheels of different materials Hour counter For further information concerning the optional accessories, contact an authorised Retailer. 9097060000(2)2009-10 A USER MANUAL ENGLISH SCRUBTEC 653E P100112... -
Page 46: Technical Data
Machine maximum length Machine width without squeegee Brush diameter Weight with empty tanks Maximum weight with full tanks Brush motor power Brush speed Brush pressure SCRUBTEC 653E Value 230 V, 50-60 Hz 1,088 mm 55 litres 55 litres 250 mm 1.0 N/mm - 1.2 N/mm... -
Page 47: Wiring Diagram
Brush/pad-holder switch Vacuum system switch Brush/pad-holder switch on the right of the handlebar Brush/pad-holder switch on the left of the handlebar 9097060000(2)2009-10 A USER MANUAL Colour codes Black Blue Brown Green Grey Orange Pink Violet White Yellow SCRUBTEC 653E ENGLISH P100126... -
Page 48: Use
To remove the brush/pad-holder lift the deck by pressing the pedal (8), then manually remove the brush/pad-holder from the hub, by turning it in the opposite direction to the normal rotation direction. Types of brushes available 530 mm-models PROLENE MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX SCRUBTEC 653E Figure 1 S311334 9097060000(2)2009-10 A... -
Page 49: Machine Start And Stop
Lift the brush/pad-holder deck by pressing the pedal (8). Lift the squeegee (21) with the lever (7). Make sure that the machine cannot move independently. 9097060000(2)2009-10 A MIDLITE GRIT 180 MIDGRIT 240 USER MANUAL ENGLISH PROLENE PROLITE UNION MIX SCRUBTEC 653E... -
Page 50: Machine Operation (Scrubbing/Drying)
For correct scrubbing/drying of fl oors at the sides of the walls, Nilfi sk Alto suggests to go near the walls with the right side of the machine as shown in fi gure 2. CAUTION! To avoid any damage to the fl oor surface, turn off the brushes/pad-holders when the machine stops in one place. SCRUBTEC 653E Figure 2 P100106A 9097060000(2)2009-10 A... -
Page 51: Tank Emptying
Perform the procedures shown in After Using the Machine paragraph. FIRST PERIOD OF USE After the fi rst 8 hours, check the machine fastening and connecting parts for proper tightening and check the visible parts for integrity and leakage. 9097060000(2)2009-10 A USER MANUAL ENGLISH SCRUBTEC 653E... -
Page 52: Maintenance
Carefully check the power supply cable and the relevant plug for wear, cuts, cracks or other damages. If the power supply cable or the relevant plug is damaged, contact Nilfi sk Alto Service Center before using the machine again. SCRUBTEC 653E Daily, after using... -
Page 53: Squeegee Cleaning
After the blade replacement (or overturning), adjust the height as shown in the previous step. Connect the vacuum hose (11) to the squeegee. Install the squeegee (21) and screw down the handwheels (22). If necessary, adjust the squeegee balance adjusting handwheel (23). 9097060000(2)2009-10 A Figure 3 USER MANUAL ENGLISH SCRUBTEC 653E S311344... -
Page 54: Brush/Pad Cleaning
Check that the seating surface (J) of the gasket (G) is integral and adequate for the gasket itself. NOTE The hole (K), allowing to compensate the air in the cover air gap, contributes to create vacuum in the tank. Close the cover (A). SCRUBTEC 653E Figure 4 P100123 9097060000(2)2009-10 A... -
Page 55: Vacuum System Motor Filter Cleaning
Remove the screws (A, Fig. 6) and carefully move the panel (B). Check/replace the following fuse: (C) Electronic board fuse F1: (1 A) Perform steps 2 to 4 in the reverse order. 9097060000(2)2009-10 A USER MANUAL Figure 5 Figure 6 SCRUBTEC 653E ENGLISH P100124 P100125... -
Page 56: Troubleshooting
Plastic hoses and components – Electrical and electronic components (*) Refer to the nearest Nilfi sk Alto Center especially when scrapping electrical and electronic components. SCRUBTEC 653E Possible Cause The power supply cable or the relevant plug is broken. The recovery tank is full. - Page 57 REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM ... 17 REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER ... 17 CONTROLE / VERVANGING VAN DE ZEKERINGEN ... 17 STORINGEN LOKALISEREN ... 18 VERWIJDERING ... 18 9097060000(2)2009-10 A GEBRUIKSAANWIJZING INHOUDSOPGAVE SCRUBTEC 653E NEDERLANDS...
-
Page 58: Inleiding
U bent niet verplicht deze modifi caties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfi sk Alto. SCRUBTEC 653E 9097060000(2)2009-10 A... -
Page 59: Bedrijfscapaciteit
Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door. OPMERKING Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties. ADVIES Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd. 9097060000(2)2009-10 A GEBRUIKSAANWIJZING NEDERLANDS SCRUBTEC 653E... -
Page 60: Algemene Instructies
Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel de machine van het stroomnet als de machine niet wordt gebruikt en voordat er onderhoudswerkzaamheden worden uitgevoerd. SCRUBTEC 653E 9097060000(2)2009-10 A... - Page 61 Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (elektronische onderdelen, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). 9097060000(2)2009-10 A GEBRUIKSAANWIJZING NEDERLANDS SCRUBTEC 653E...
-
Page 62: Beschrijving Van De Machine
Afdekking vuilwatertank Opbergvak Magneetklep Trekker Bevestigingswieltjes trekker 15 10 25 22 11 21 23 22 SCRUBTEC 653E Wiel voor regeling van de uitlijning van de trekker Filter voor reinigingsmiddel Kraantje voor reinigingsmiddel 26a. Afdekking vuilwatertank (geopend om te reinigen) 26b. -
Page 63: Bedieningspaneel
Pads van ander materiaal dan van de standaardpads Rubbers van de trekker van polyurethaan Voor- en achterwielen van verschillend materiaal Urenteller Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. 9097060000(2)2009-10 A GEBRUIKSAANWIJZING NEDERLANDS SCRUBTEC 653E P100112... -
Page 64: Technische Eigenschappen
Lengte machine (maximaal) Breedte machine zonder trekker Diameter borstel Gewicht met lege tanks Maximaal gewicht met volle tank Vermogen borstelmotor Draaisnelheid van borstel Druk borstel SCRUBTEC 653E Waarde 230 V, 50-60 Hz 1.088 mm 55 liter 55 liter 250 mm 1,0 N/mm... -
Page 65: Elektrisch Schema
Urenteller (optioneel) Aardschroef Motor borstel/padhouder Motor aanzuigsysteem Stekker Schakelaar borstel/padhouder Schakelaar aanzuigsysteem Drukknop rechts borstel op handgreep Drukknop links borstel op handgreep 9097060000(2)2009-10 A GEBRUIKSAANWIJZING Kleurcodering Zwart Blauw Bruin Groen Grijs Oranje Roze Rood Paars Geel SCRUBTEC 653E NEDERLANDS P100126... -
Page 66: Gebruik
Beschikbare typen borstels Modellen van 530 mm PROLENE MIDLITE GRIT 180 MIDGRIT 240 PROLITE UNION MIX SCRUBTEC 653E Afbeelding 1 S311334 9097060000(2)2009-10 A... -
Page 67: De Machine Starten En Stoppen
Breng het schrobdek met de borstelhouder/padhouder omhoog door het pedaal (8) in te drukken. Breng de trekker (21) omhoog met de hendel (7). Controleer of de machine niet uit zichzelf kan bewegen. 9097060000(2)2009-10 A GEBRUIKSAANWIJZING MIDLITE GRIT 180 MIDGRIT 240 NEDERLANDS PROLENE PROLITE UNION MIX SCRUBTEC 653E... -
Page 68: Machine In Gebruik (Wassen/Drogen)
Nilfi sk Alto raadt u aan de rechterzijde van de machine eerst richting de muur te laten gaan om de vloer tegen de muur te reinigen/drogen, zoals in afbeelding 2. WAARSCHUWING! Beschadig het oppervlak van de te behandelen vloer niet, laat de borstels/pads niet draaien terwijl de machine stilstaat. SCRUBTEC 653E Afbeelding 2 P100106A 9097060000(2)2009-10 A... -
Page 69: De Tanks Legen
Voer de handelingen uit het deel 'Na gebruik van de machine' uit. EERSTE GEBRUIKSPERIODE Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkage vertonen. 9097060000(2)2009-10 A GEBRUIKSAANWIJZING NEDERLANDS SCRUBTEC 653E... -
Page 70: Onderhoud
Controleer nauwkeurig of de voedingskabel en de stekker geen tekenen van schaafplekken, scheuren, barsten of andere schade vertonen. Wanneer de voedingskabel en de stekker beschadigd zijn, neem dan contact op met een Nilfi sk Alto-servicecentrum voordat u de machine weer gebruikt. SCRUBTEC 653E Dagelijks, na gebruik van de Wekelijks... -
Page 71: Reiniging Van De Trekker
Sluit de aanzuigslang (11) aan op de trekker. Monteer de trekker (21) en draai de wieltjes (22) vast. Stel eventueel het wieltje voor afstelling van de uitlijning van de trekker (23) af. 9097060000(2)2009-10 A GEBRUIKSAANWIJZING Afbeelding 3 NEDERLANDS SCRUBTEC 653E S311344... -
Page 72: Reiniging Van De Borstels/Pads
OPMERKING Via de opening (K) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peil blijft. Sluit de afdekking (A). SCRUBTEC 653E Afbeelding 4 P100123 9097060000(2)2009-10 A... -
Page 73: Reiniging Van Het Filter Voor De Motor Van Het Aanzuigsysteem
Verwijder de schroeven (A, Afb. 6) en verplaats voorzichtig het paneel (B). Controleer/vervang de volgende zekering: (C) Zekering F1, elektronische installatie: (1 A) Voer de punten 2 tot en met 4 in de omgekeerde volgorde uit. 9097060000(2)2009-10 A GEBRUIKSAANWIJZING Afbeelding 5 Afbeelding 6 SCRUBTEC 653E NEDERLANDS P100124 P100125... -
Page 74: Storingen Lokaliseren
Kunststof slangen en onderdelen – Elektrische en elektronische onderdelen (*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfi sk Alto-kantoor. SCRUBTEC 653E Waarschijnlijke oorzaak Voedingskabel of stekker kapot. Vuilwatertank vol. Flexibele slang ontkoppeld van de trekker. - Page 76 FRANCE Nilfi sk-ALTO ALTO France SAS Aéroparc 1 19 rue Icare 67960 Entzheim France Tel.: (+33) 3 88 28 84 00 Fax: (+33) 3 88 30 05 00 www.nilfi sk-alto.com E-mail: info@nilfi sk-alto-fr www.nilfi sk-alto.com HEADQUARTERS DENMARK GERMANY Nilfi sk-Advance Group Nilfi...
