Summary of Contents for Iiyama HA202DT

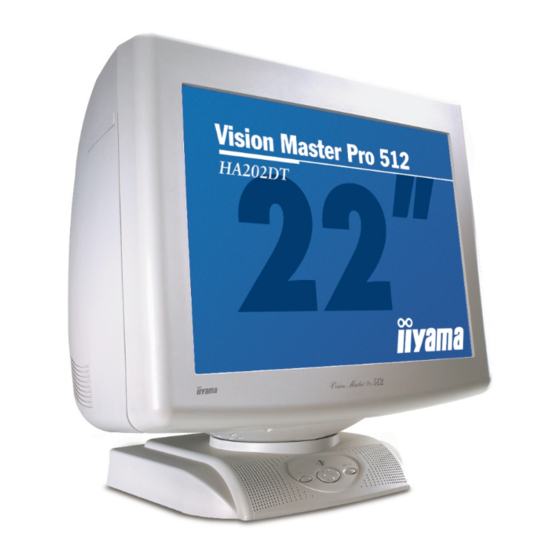

- Page 1 Contents HA202DT USER MANUAL (English) BEDIENUNGSANLEITUNG (German) MODE D’EMPLOI (French) GEBRUIKERSHANDLEIDING (Dutch) ANVÄNDARHANDBOK (Swedish)
-
Page 2: Table Of Contents
PRESET MODES............CONNECTOR PIN ASSIGNMENT......... Thank you very much for choosing the iiyama Vision Master color monitor. We recommend that you take a few minutes to read carefully through this brief but comprehensive manual before installing and switching on the monitor. Please keep this manual in a safe place... -
Page 3: Why Do We Have Environmentally Labelled Computers
Congratulations! You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products. -
Page 4: Environmental Requirements
Environmental requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. -
Page 5: Fcc Declaration Of Conformity
To meet the FCC requirements, the specified signal cables below should be used. Signal Cable MB30 (Enclosed): 242Z013-01 Signal Cable MB31 (Optional): 242Z017-01 CAUTION Changes or modifications not expressly approved by Iiyama Electric Co., Ltd. could void the user's authority to operate the equipment. CANADIAN DEPARTMENT OF COMMUNICATIONS COMPLIANCE STATEMENT This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus as set out in the radio interference regulation of the Canadian department of communications. -
Page 6: For Your Safety
STOP OPERATING THE MONITOR WHEN YOU SENSE TROUBLE If you notice any abnormal phenomena such as smoke, strange sounds or fumes, unplug the monitor and contact your dealer or iiyama service center immediately. Further use may be dangerous and can cause fire or electric shock. - Page 7 CAUTION MAINTAIN GOOD VENTILATION Ventilation slots are provided to keep the monitor from overheating. Covering the slots may cause fire. To allow adequate air circulation, place the monitor at least 10 cm (or 4 inches) from any walls. Do not remove the tilt stand when operating the monitor. Ventilation slots on the cabinet bottom will be blocked and the monitor may overheat if the stand is removed.
-
Page 8: Customer Service
To reduce fatigue use the Text mode or take a short break. CUSTOMER SERVICE NOTE If you have to return your unit for service and the original packaging has been discarded, please contact your dealer or iiyama service center for advice or replacement packaging. CLEANING WARNING... -
Page 9: Before You Operate The Monitor
10A / 250V must be used. FOR WINDOWS 95/98/ME/2000 USERS Windows 95/98/Me/2000 Monitor Information File for iiyama monitors may be obtained via the Internet, using the address: http://www.iiyama.com (U.S.A.) http://www.iiyama.co.uk (U.K.) -
Page 10: Location Of Controls
LOCATION OF CONTROLS A Speakers Front The volume control is performed with the On Screen Display. Press the Buttons and then the Menu Button continuously when the Menu is not displayed. B Power Indicator C Input Select Button (VIDEO 1/2) Select either VIDEO IN 1 or 2 for the signal input when both of the signal inputs are connected to a signal source. -
Page 11: Connecting Your Monitor
The cable supplied with the monitor is for a standard 15 pin VGA connector. If a special cable is required please contact your local iiyama dealer or regional iiyama office. n For connection to Macintosh computers, contact your local iiyama dealer or regional iiyama office for a suitable adaptor. -
Page 12: Operating The Monitor
OPERATING THE MONITOR The iiyama Vision Master has been preset at the factory with the signal timings listed on page 17 in PRESET MODES to create the best picture. If an incorrect picture appears during the operation, adjust the image by following the procedure below to get the desired picture. -
Page 13: Adjustment Menu Contents
ADJUSTMENT MENU CONTENTS Direct You can skip the Menu pages and display an adjustment scale directly by using the following button operations. l Volume Control: Press the Buttons and then the Menu Button continuously when the Menu is not displayed. l Contrast/Brightness: Press the Buttons when the Menu is not displayed. - Page 14 Main Menu Sub-Menu Problem / Option Button to Press Too small Zoom Too large Screen Too small Control H-Size Too large Too small V-Size Too large Too far to the left H-Position Too far to the right Too low V-Position Too high Return to Menu Return to Main Menu.
- Page 15 Main Menu Sub-Menu Problem / Option Button to Press To correct misconvergence H-Convergence for vertical lines Picture To correct misconvergence Quality V-Convergence for horizontal lines To correct vertical H-Moire wavy lines Moiré is the result of interference between the phosphor layout and the NOTE video signal.
- Page 16 Main Menu Sub-Menu Problem / Option Button to Press Top-Left To correct discoloration Landing To correct discoloration Top-Right Bottom-Left To correct discoloration Bottom-Right To correct discoloration Return to Main Menu. Return to Menu Too far to the left OSD H-Position Too far to the right Function Too low...
- Page 17 Main Menu Sub-Menu Option Any changes are automatically saved in Auto Save Recall the memory when the On Screen Display disappears. Function Turning off the power should be avoided while NOTE using the Menu. Reset Factory-preset data is restored. Performing this operation resets any adjustment NOTE data made by the user to the factory-preset frequencies.
-
Page 18: Power Management Feature
B Turn ON the monitor. Diagnosis A A color bar picture is displayed: The monitor is working normally. Check the computer. B A color bar picture is not displayed: The monitor may be damaged. Contact your dealer or iiyama service center. OPERATING THE MONITOR... -
Page 19: Trouble Shooting
THE MONITOR or if the problem persists. If you are experiencing a problem which is not described below or you cannot correct the problem, discontinue using the monitor and contact your dealer or iiyama service center for further assistance. Problem... - Page 20 Normal phenomenon on ‘Diamondtron NF-CRT’ monitors Misalignment of Aperture Grille Due to the nature of the Diamondtron NF-CRT, in rare cases, a misalignment of the aperture grille may happen by the shock or vibration caused during transportation. If a black vertical line appears on the screen, apply a light shock to the side of the monitor with your hand.
-
Page 21: Appendix
APPENDIX SPECIFICATIONS 22" (20.0" / 51cm viewable), Aperture Grille pitch: 0.24mm, Diamondtron NF-CRT, 90 degree deflection, Short persistence phosphor, Anti-reflection & Anti-static coating Sync Frequency Horizontal: 30.0-140.0kHz, Vertical: 50-180Hz Video Bandwidth 390MHz dot clock Recommended Resolution 1280 × 1024 at 85Hz Input Connectors D-Sub mini 15pin ×... -
Page 22: Preset Modes
PRESET MODES The following chart indicates the Factory Preset Modes. Sync Polarity Horizontal Vertical VESA Timing Name Frequency Frequency 640×480 @60Hz 31.47kHz 59.9Hz Negative Negative 640×480 @85Hz Negative 43.27kHz 85.0Hz Negative 800×600 @85Hz 53.67kHz 85.1Hz Positive Positive 1024×768 @85Hz 68.68kHz 85.0Hz Positive Positive... - Page 23 VOREINSTELLUNGEN..........STECKERBELEGUNG..........Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama Vision Master und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen Vision Master das erste Mal in Betrieb nehmen.
- Page 24 ZUBEHÖR ............4 Leuchtpunktor ..........11 n Änderungsrechte vorbehalten. n Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. n Als E ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den E - Bestimmungen NERGY NERGY für effiziente Energienutzung entspricht.
-
Page 25: Für Ihre Sicherheit
Sollten Sie irgendwelche unnormalen Phänomene wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen. - Page 26 VORSICHT BELÜFTUNG SICHERSTELLEN Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand. Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss.
-
Page 27: Kundendienst
SONSTIGES BITTE BEACHTEN SIE DIE HINWEISE FÜR DIE BENUTZUNG DER OPQ FUNKTION (=Optimierung der Bildqualität) OPTIMALE BILDQUALITÄT BEI AKTIVIERTER OPQ FUNKTION 1. Optimiert für Textdarstellung n Office Anwendungen n Texte und textähnliche Darstellungen 2. Optimiert für Bilder n Bilder 3. Optimiert für Bewegtbilder n Bewegte Bilder (DVD / TV) Die für Bilder und Bewegtbilder optimierten OPQ Modi sind für die Darstellung von ACHTUNG... -
Page 28: Vor Der Inbetriebnahme
USB Kabel SU41 n Audiokabel AD21 (RCA zum Kopfhöreranschluss) n Bedienungsanleitung FÜR WINDOWS 95/98/ME/2000 BENUTZER Windows 95/98/Me/2000 Treiber und ICM-Profile für iiyama Monitore finden sie im Internet unter: http://www.iiyama.de ANMERKUNG Nähere Informationen über den Monitortreiber, Beschaffung und Installation finden Sie auf der oben angegebenen Internetseite. -
Page 29: Bedienungselemente
BEDIENUNGSELEMENTE A Lautsprecher Die Lautstärke der integrierten Lautsprecher Vorderseite können Sie über das OSD regulieren. Drücken Sie die Tasten und dann durchgehen die Menütaste, wenn das On-Screen-Menü nicht dargestellt wird. B Betriebszustandsanzeige C Signalwahl - Schalter (VIDEO 1/2) Sind beide Signaleingänge mit einer aktiven Datenquelle verbunden, können Sie den Eingang durch Drücken der Taste VIDEO IN 1 / 2 umschalten. -
Page 30: Anschlusshinweise
ANSCHLUSSHINWEISE A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind. B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 17 STECKERBELEGUNG. C Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen. D Schliessen Sie den Monitor an einen USB-fähigen Computer mit dem USB-Kabel an, wenn sie die USB-Fähigkeiten nutzen wollen. -
Page 31: Inbetriebnahme
INBETRIEBNAHME Der iiyama Vision Master ist werksseitig entsprechend der Tabelle auf Seite 17 voreingestellt. Falls Sie die Einstellung optimieren wollen, verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur: Wenn Sie ein Symbol anklicken, öffnet sich automatisch ein Untermenü mit den entsprechenden Parametern. -
Page 32: Verfügbare Einstellparameter
VERFÜGBARE EINSTELLPARAMETER Sie können die Menü-seiten überspringen und die Einstellungsskala für Kontrast und Helligkeit direkt aufrufen, indem Sie die folgende Einstellungen vornehmen: l Lautstärkenkontrolle: Drücken Sie die Tasten und dann durchgehen die Menütaste, wenn das On-Screen-Menü nicht dargestellt wird. l Kontrast / Helligkeit: Drücken Sie die Tasten, wenn das On-Screen-Menü... -
Page 33: H-Grösse
Problem / Lösung Entsprechende Taste Hauptmenü Untermenü Zu klein Zoom Zu gross Bildkontrolle Zu klein H-Grösse Zu gross Zu klein V-Grösse Zu gross Zu weit links H-Position Zu weit rechts Zu niedrig V-Position Zu hoch Hauptmenü Zurück zum Hauptmenü. Kissenverzer. Verzerrung korrigieren Verzerrungen Trapez... -
Page 34: Entmagnetisierung
Problem / Lösung Entsprechende Taste Hauptmenü Untermenü Korrektur des vertikalen H-Konvergenz Farbversatzes Bildqualität Korrektur des horizontalen V-Konvergenz Farbversatzes Zur Korrektur vertikaler H-Moirée Wellen Moirée resultiert aus einer Interferenz zwischen Phosphor Layout BEMERKUNG und Video Signal. Durch leichte Veränderung der horizontalen und vertikalen Grösse können Sie den Effekt reduzieren. -
Page 35: Osd Timer
Hauptmenü Untermenü Problem / Lösung Entsprechende Taste Beseitigung von Oben-Links Farbflecken Leuchtpunktkor Beseitigung von Oben-Rechts Farbflecken Beseitigung von Unten-Links Farbflecken Beseitigung von Unten-Rechts Farbflecken Hauptmenü Zurück zum Hauptmenü. Zu weit links OSD H-Position Zu weit rechts Funktionen Zu niedrig OSD V-Position Zu hoch 3 5 15 30 45 sec OSD Timer... -
Page 36: Hilfe
Hauptmenü Untermenü Lösung Die veränderten Einstellungen werden Auto Sichern automatisch bei jedem Ausblenden des On Screen Menüs abgespeichert. A b r u f e n Funktionen ACHTUNG Das Ausschalten des Monitors während des Einstellvorganges sollte vermieden werden, da dadurch die Veränderungen nicht abgespeichert werden können. -
Page 37: Power Management
A Der Monitor stellt ein kleines farbiges Testbild dar: Der Monitor arbeitet einwandfrei. Bitte überprüfen Sie Ihren Computer. B Der Monitor stellt kein Testbild dar: Liegt der Defekt höchst wahrscheinlich am Monitor. Bitte kontaktieren Sie Ihren Fachhändler oder setzen Sie sich mit iiyama in Verbindung. INBETRIEBNAHME... -
Page 38: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. -
Page 39: Stützdrähte
Normales Phänomen des ‘Diamondtron NF-CRT’ Monitors Verwickelte Trenndrähte Entsprechend der Konstruktion der Diamondtron NF-CRT es manchmal vorkommen, dass sich die Trenndrähte durch starke Stösse oder Vibrationen während des Transports verwickeln. Auf dem Bildschirm erscheint dann ein senkrechter Strich. Geben Sie in diesem Fall dem Monitor mit der Hand einen leichten Schlag auf die Seite. -
Page 40: Anhang
ANHANG SPEZIFIKATIONEN Bildröhre 22" (20.0" / 51cm sichtbar), Aperture Grille pitch: 0.24mm, Diamondtron NF-CRT, 90 Grad Ablenkung, kurz nachleuchtender Phosphor, Anti-reflexions- und Antistatikbeschichtung Synchronisationsfrequenzen Horizontal: 30.0-140.0kHz, Vertikal: 50-180Hz Videobandbreite 390MHz dot clock Empfohlene Resolution 1280 × 1024 bei 85Hz Signaleingänge D-Sub mini 15pin ×... -
Page 41: Voreinstellungen
VOREINSTELLUNGEN Die in der folgenden Tabelle aufgelisteten Videomodi sind ab Werk voreingestellt. Sync Polarität Vertikal- Horizontal- VESA Timing Name Frequenz Frequenz 640×480 @60Hz 31.47kHz 59.9Hz Negativ Negativ 640×480 @85Hz 43.27kHz Negativ Negativ 85.0Hz 800×600 @85Hz 53.67kHz 85.1Hz Positiv Positiv 1024×768 @85Hz 68.68kHz 85.0Hz... - Page 42 MODE DE PRÉRÉGLAGE..........AFFECTATION DES BROCHES........Merci d’avoir choisi un produit iiyama Vision Master. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prières de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence...
- Page 43 Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs. n En tant que partenaire du programme E ® , iiyama a déterminé que ce produit répondait aux NERGY ® directives pour l’économie d’énergie édictées par E...
-
Page 44: Pour Votre Securite
N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages . - Page 45 ATTENTION MAINTENIR UNE BONNE VENTILATION Le moniteur est équipé de fentes de ventilation. Veillez à ne pas couvrir les fentes ou placer un objet trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer le moniteur à 10 cm environ du mur. Ne jamais utiliser le moniteur sans son socle afin de ne pas obstruer les fentes de ventilation situées sous le boîtier.
-
Page 46: Service Client
NOTE Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. ENTRETIEN AVERTIS- Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur SEMENT du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre... -
Page 47: Avant D'utiliser Le Moniteur
10A / 250V. POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000 Les fichiers d’information du moniteur pour Windows 95/98/Me/2000 peuvent être obtenu sur Internet en vous connectant sur l’adresse: http://www.iiyama.fr NOTE Pour plus d’information comment télécharger les drivers de votre moniteur, veuillez vous connectez sur un des sites internet liste ci-dessous. -
Page 48: Emplacements Des Réglages Et Connexions
EMPLACEMENTS DES RÉGLAGES ET CONNEXIONS A Haut-parleurs Le volume est contrôlé à partir de l’OSD. Façade Appuyez sur les Touches et ensuite continuellement sur le Touche Menu lorsque le Menu n’est pas affiché. B Voyant d’alimentation C Bouton de sélection des entrées (VIDEO 1/2) Sélectionnez, soit VIDEO IN 1 ou 2 pour le signal d’entrée, quand les deux signaux... -
Page 49: Connexion Du Moniteur
Le câble fourni avec le moniteur est un connecteur 15 broches au standard VGA. Si un câble spécial est recquis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. n Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur recquis. -
Page 50: Utilisation Du Moniteur
UTILISATION DU MONITEUR Le iiyama Vision Master a été pré-réglé en usine conformément aux paramètres de signaux indiqués à la section MODE DE PRÉRÉGLAGE en page 17. S’il s’avère nécessaire d’effectuer un réglage supplémentaire de l’image, procéder de la manière suivante: La sélection d’un symbole dans le Menu principal permet d’accéder... -
Page 51: Menu Des Parametres De Reglage
MENU DES PARAMETRES DE REGLAGE Direct Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante. l Contrôle du Volume: Appuyez sur les Touches et ensuite continuellement sur le Touche Menu lorsque le Menu n’est pas affiché. l Contraste/Luminosite: Appuyez sur les Touches lorsque le Menu n’est pas affiché. - Page 52 Menu Sous-menu Problème / Option Touche correspondante principal Trop petit Zoom Trop grand Contrôle Trop petit Ecran Taille-H Trop grand Trop petit Taille-V Trop grand Trop à gauche Position-H Trop à droite Trop bas Position-V Trop haut Retour au Menu Permet de revenir au Menu principal.
- Page 53 Menu Sous-menu Problème / Option Touche correspondante principal Correction de la convergence Convergence-H des lignes verticales Qualité Correction de la convergence Image Convergence-V des lignes horizontales Correction des Moire-H ondulations verticales NOTE Le moiré résulte d’une interférence entre la couche de phosphore et le signal vidéo.
- Page 54 Menu Sous-menu Problème / Option Touche correspondante principal Pour corriger la Haut-Gauche coloration Purete Couleur Pour corriger la Haut-Droite coloration Pour corriger la Bas-Gauche coloration Pour corriger la Bas-Droite coloration Retour au Menu Permet de revenir au Menu principal. Trop à gauche H-Position OSD Trop à...
- Page 55 Menu Sous-menu Option principal Les données de réglage sont Auto Sauveg. Rappel automatiquement sauvegardées dans la mémoire lorsque l’affichage sur écran disparaît. Fonction Evitez d’éteindre le moniteur pendant cette NOTE procédure. Restauration des données pré- Réinitialiser réglées en usine. Effectuer cette opération efface toutes les NOTE données d’ajustement effectués par l’utilisateur sur les fréquences préréglées en...
-
Page 56: Systeme D'economie D'energie "Power Management
B Mettre sous tension le moniteur. Diagnostic A La barre de couleur est affichée: Le moniteur fonctionne normalement. Vérifier l’ordinateur. B La barre de couleur n’est pas affichée: Le moniteur peut être endommagé. Contacter votre revendeur ou IIyama France. UTILISATION DU MONITEUR... -
Page 57: Depannage
Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème Contrôle... - Page 58 Phénomène normal sur le Moniteurs équipés de tube ‘Diamondtron NF-CRT’ Défaut d’alignement des fils de séparation En raison de la nature du tube cathodique Diamondtron NF-CRT, il se peut, dans de rares occasions, que l’alignement des fils de séparation soit affecté par des chocs ou des vibrations subis pendant le transport.
-
Page 59: Annexe
ANNEXE CARACTERISTIQUES TECHNIQUES 22" (20,0" / 51cm visible), ouverture de grille point: 0,24mm, Tube cathodique Diamondtron NF-CRT, déviation 90°, phosphore courte persistence, revêtement antireflet et antistatique Fréquence de synchronisation Horizontal: 30,0-140,0kHz, Vertical: 50-180Hz Bande passante 390MHz dot clock Résolution recommandée 1280 × 1024 à 85Hz Connecteurs d’entrée Mini connecteur secondaire D 15 broches ×... -
Page 60: Mode De Préréglage
MODE DE PRÉRÉGLAGE Le tableau suivant contient les paramètres des modes préréglés en usine. Polarité de sync. Fréquence Fréquence Normes VESA verticale horizontale 640×480 @60Hz 31,47kHz 59,9Hz Négative Négative 640×480 @85Hz Négative 43,27kHz 85,0Hz Négative 800×600 @85Hz 53,67kHz 85,1Hz Positive Positive 1024×768 @85Hz... - Page 61 VOORAF INGESTELDE MODI........TOEWIJZING VAN PINNEN........Wij zijn zeer blij dat u deze iiyama Vision Master hebt gekozen. Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding...
- Page 62 Wij behouden ons het recht voor om specificaties zonder voorafgaanbericht te wijzigen. n Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan. n iiyama als E ® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden NERGY voor energie verbruik.
-
Page 63: Veiligheidsvoorschriften
Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken. - Page 64 PAS OP ZORG VOOR EEN GOEDE VENTILATIE Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af.
-
Page 65: Klantenservice
Als u het apparaat voor onderhoud moet retourneren en u de originele OPMERKING verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking. REINIGING... -
Page 66: Voordat U De Monitor Gebruikt
A/125 V. Als u een voedingsbron gebruikt met een hoger toelaatbaar vermogen, moet u een netsnoer met een toelaatbaar vermogen van 10 A/250 V gebruiken. VOOR WINDOWS 95/98/ME/2000 GEBRUIKERS Windows 95/98/Me/2000 Monitor Informatie Bestand voor iiyama monitoren kan verkregen worden via internet, op het volgende adres: http://www.iiyama.nl OPMERKING Raadpleeg één van bovenvermelde Internet pagina’s voor meer informatie... -
Page 67: Plaats Van Bedieningselementen
PLAATS VAN BEDIENINGSELEMENTEN A Luidsprekers De volumeregeling vindt plaats via het Voorkant beeldscherm. Druk op één van de Knoppen en vervolgens op de Knop Menu als het Menu niet zichtbaar is. B Power-indicator C Invoerkeuzeknop (VIDEO 1/2) Kies VIDEO IN 1 of 2 voor de signaal input als de beide signaal outputs zijn aangesloten op een signaalbron. -
Page 68: De Monitor Aansluiten
één van de iiyama vestigingen. n Als u de monitor op een Macintosh-computer wilt aansluiten, moet u contact opnemen met uw dealer of met één van de iiyama vestigingen voor een geschikte adapter. n Zorg ervoor dat u de vingerschroeven van de signaalaansluitingen vastdraait. -
Page 69: Gebruik Van De Monitor
GEBRUIK VAN DE MONITOR De signaaltimings van de iiyama Vision Master zijn in de fabriek zo ingesteld dat een optimaal beeld wordt verkregen (zie signaaltimings op pagina 17 onder VOORAF INGESTELDE MODI). Als u tijdens gebruik een gebrekkig beeld krijgt, moet u de onderstaande afstellingsprocedure volgen om het gewenste beeld te krijgen. -
Page 70: Inhoud Afstellingsmenu
INHOUD AFSTELLINGSMENU U kunt de Menu pagina’s overslaan en een afstellingsschaal direct zichtbaar maken door gebruik te maken van de volgende Knop bedieningen. l Volumeregeling: Druk op één van de Knoppen en vervolgens op de Knop Menu als het Menu niet zichtbaar is. l Contrast/Helderheid: Druk op één van de Knoppen als het Menu niet zichtbaar is. - Page 71 Hoofdmenu Submenu Probleem / Keuze Te gebruiken knop Te klein Zoom Te groot Beeld Inst. Te klein H-Grootte Te groot Te klein V-Grootte Te groot Te ver naar links H-Positie Te ver naar rechts Te laag V-Positie Te hoog Naar Menu Terug naar Hoofdmenu.
- Page 72 Hoofdmenu Submenu Probleem / Keuze Te gebruiken knop Correctie van misconvergentie H-Convergentie van verticale lijnen Beeld Correctie van misconvergentie Kwaliteit V-Convergentie van horizontale lijnen Correctie van verticale H-Moiré golvende lijnen OPMERKING Moiré is het resultaat van interferentie tussen de fosforindeling en het videosignaal.
- Page 73 Hoofdmenu Submenu Probleem / Keuze Te gebruiken knop Correctie van Top-Links kleurvlek Kleur Correctie van Reinheid Top-Rechts kleurvlek Correctie van Bodem-Links kleurvlek Correctie van Bodem-Rechts kleurvlek Naar Menu Terug naar Hoofdmenu. Te ver naar links OSD H-Positie Te ver naar rechts Te laag Functie OSD V-Positie...
- Page 74 Hoofdmenu Submenu Keuze afstellingsgegevens worden Auto Opslaan Terug automatisch in het geheugen opgeslagen wanneer het On Screen Display verdwijnt. Functie U moet gedurende deze tijd de monitor OPMERKING niet uitschakelen. Reset Fabrieksinstellingen worden teruggezet. OPMERKING Als u Reset gebruikt, worden eventuele afstellingsgevens die door u zijn gemaakt teruggezet op de frequenties die in de fabriek zijn ingesteld.
-
Page 75: Energiebeheer-Functie
A Er verschijnt een kleurenbalk in beeld: De monitor werkt normaal. Controleer de computer. B Er verschijnt geen kleurenbalk in beeld: De monitor kan beschadigd zijn. Neem contact op met uw dealer of het servicecentrum van iiyama. GEBRUIK VAN DE MONITOR 13... -
Page 76: Problemen Oplossen
Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie. Probleem Controlepunt Geen beeld. - Page 77 Normale verschijnselen bij monitors van het type ‘Diamondtron NF-CRT’ Verkeerde afstelling van openingsrooster Bij een Diamondtron NF-CRT kan in zeldzame gevallen het openingsrooster verkeerd afgesteld raken als gevolg van een schok of trilling tijdens transport. Als een zwarte verticale streep op het scherm verschijnt, moet u met uw hand een lichte klap op de zijkant van de monitor geven.
-
Page 78: Bijlage
BIJLAGE SPECIFICATIES 22" (20,0" / 51cm effectief), Aperture Grille pitch: 0,24mm Beeldbuis Diamondtron NF-CRT, 90 graden afbuiging, kort nalichtend fosfor, antireflectie- en antistatische coating Sync-frequentie Horizontaal: 30,0-140,0kHz, Verticaal: 50-180Hz Bandbreedte videosignaal 390MHz dot clock Aangeraden resolutie 1280 × 1024 bij 85Hz Invoeraansluitingen D-Sub mini 15-pins ×... -
Page 79: Vooraf Ingestelde Modi
VOORAF INGESTELDE MODI Sync-polariteit Verticale Horizontale VESA-timingnaam frequentie frequentie 640×480 @60Hz 31,47kHz 59,9Hz Negatief Negatief 640×480 @85Hz Negatief 43,27kHz 85,0Hz Negatief 800×600 @85Hz 53,67kHz 85,1Hz Positief Positief 1024×768 @85Hz 68,68kHz 85,0Hz Positief Positief 1280×1024 @85Hz 91,15kHz Positief 85,0Hz Positief 1600×1200 @85Hz 106,25kHz 85,0Hz Positief... - Page 80 SPECIFIKATIONER............. FÖRINSTÄLLDA VÄRDEN......... KONTAKTERNAS STIFTADRESSER......Tack för att du har valt iiyama Vision Master färgskärm. Vi rekommenderar att du noggrant läser igenom denna handbok innan du installerar och börjar använda bildskärmen. Förvara handboken på ett säkert ställe för framtida referens.
- Page 81 CE-MARKERING BETRÄFFANDE ÖVERENSSTÄMMELSE Denna LCD-skärm uppfyller de krav som ställs enligt EC-direktivet 89/336/EEC “EMC Directive” och 73/ 23/EEC “Low Voltage Directive” med tillägg enligt direktivet 93/68/EEC. Den elektromagnetiska känsligheten ligger på en nivå som ger korrekt funktion inom fastigheter avsedda för bostäder, kontor, lätt industri och småföretag, både inom- och utomhus.
-
Page 82: Säkerhet
SÄKERHET SÄKERHETSFÖRESKRIFTER VARNING ANVÄND INTE BILDSKÄRMEN OM DU MISSTÄNKER ATT NÅGOT ÄR FEL Om du upptäcker något konstigt såsom rök, ovanliga ljud eller lukter bör du dra ur kontakten till bildskärmen och kontakta återförsäljaren. Fortsatt användning kan vara farlig och orsaka brand eller elektriska stötar. - Page 83 FÖRSIKTIGHET SE TILL ATT ORDNA MED BRA VENTILATION Skärmen är försedd med ventilationshål för att den inte ska bli överhettad. Övertäckning av dessa hål medför brandrisk. För att få tillräcklig luftcirkulation bör du placera bildskärmen så att avståndet till närmaste väggar blir minst 10 cm. Ta inte bort det inställbara stativet när du arbetar med skärmen, för att undvika att ventilationshålen på...
-
Page 84: Kundservice
ÖVRIGT VAR UPPMÄRKSAM VID ANVÄNDANDET AV OPQ FUNKTIONEN (=Optimera Bildkvalitet) OPTIMAL BILD FÖR OPQ FUNKTIONEN 1. Textläge n Ordbehandlare och kalkylblad n Text och liknande 2. Grafikläge n Stillbildsläge 3. Rörlig bildläge n Rörlig bild (DVD / TV) Obs! Vid val av bildläge eller rörlig bildläge inom OPQ-funktionen skall skärmen ej användas för textapplikationer så... -
Page 85: Innan Du Börjar Använda Bildskärmen
Våra skärmar är Plug-and-Play kompatibla med Windows 95/98/Me/2000. Du kan även ladda hem specifika bildskärmsinformationsfiler för Windows 95/98/Me/2000 till iiyama bildskärmar via internet. Gå in på adressen: http://www.iiyama.se och följ anvisningarna för SUPPORT där. Obs! För ytterligare information om nedladdning av drivrutiner till Din skärm, vänligen gå in på... -
Page 86: Knapparnas Placering
KNAPPARNAS PLACERING A Högtalare Framsida Ljudstyrkan regleras via OSD meny systemet. Tryck på knapparna och sedan på menyknappen hela tiden när menyn inte visas. B Strömindikator C Knapp för Signalingångsväljare (VIDEO 1/2) Väljer antingen VIDEO IN 1 eller 2 av signalingångarna när båda ingångarna är anslutna till en signalkälla. -
Page 87: Ansluta Bildskärmen
är avsedd för en standardiserad, 15 stifts VGA-kontakt. Om du behöver en specialkabel kan du kontakta din iiyama-återförsäljare. n Om du ska ansluta till en Macintosh-dator beställer du en lämplig adapter hos din iiyama- återförsäljare. n Var noga med att dra åt skruvarna som finns på signalkabeln båda ändar. -
Page 88: Använda Bildskärmen
ANVÄNDA BILDSKÄRMEN iiyama Vision Master-bildskärmen har förinställda värden från fabriken med signalsynkroniseringar enligt sidan 17 under FÖRINSTÄLLDA VÄRDEN för att skapa bästa möjliga bild. Om bilden blir felaktig justerar du den enligt följande anvisningar: När du valt en speciell funktion i Huvudmenyn, sker själva justeringen av denna i en Undermeny. -
Page 89: Inställningar-Menyinnehåll
INSTÄLLNINGAR–MENYINNEHÅLL Du kan bortse från menysidorna och visa inställningsskalan direkt genom att trycka på följande knappar: l Volymkontroll: Tryck på Knapparna och sedan på Menyknappen hela tiden när menyn inte visas. l Kontrast/Ljusstyrka: Tryck på Knapparna när menyn inte visas. l OPQ: Tryck på... - Page 90 Huvudmeny Undermeny Problem / val Tryck på För liten Förstora För stor Skärminställning För liten H-Storlek För stor För liten V-Storlek För stor För långt till vänster H-Position För långt till höger För lågt V-Position För högt Återgå till Meny Återgå...
- Page 91 Huvudmeny Undermeny Problem / val Tryck på Korrigera konvergensfel H-Konvergens för vertikala linjer Bildkvalitet Korrigera konvergensfel V-Konvergens för horisontella linjer Korrigera H-Moaré vertikala våglinjer Obs! Moaré beror på störningar mellan fosforns layout och videosignalens pulser. Genom att ändra den horisontella och vertikala storleken, kan moarén reduceras.
- Page 92 Huvudmeny Undermeny Problem / val Tryck på För att justera Övre-Vänstra missfärgningar Landning För att justera Övre-Högra missfärgningar För att justera Nedre-Vänstra missfärgningar För att justera Nedre-Högra missfärgningar Återgå till Meny Återgå till Huvudmenyn. För långt till vänster OSD H-Position För långt till höger Funktion För lågt...
- Page 93 Huvudmeny Undermeny Eventuella ändringarna sparas Auto Spara automatiskt i minnet när On Screen Återgå Display försvinner. Funktion Obs! Undvik att bryta strömmen medan du använder menyinställningarna. Återställning Återställer ursprungliga värden. Obs! Denna funktion återställer användarens eventuella ändringar till de ursprungliga frekvenserna. Följande signalinställningar gjorda av användaren utöver ursprungliga timingvärden förblir oförändrade: H-Storlek...
-
Page 94: Strömbesparande Funktion
B Sätt på bildskärmen. Diagnos resultat A En bild med färgstaplar visas: Bildskärmen fungerar normalt. Sök efter felet i datorn. B En bild med färgstaplar visas ej: Bildskärmen kan vara felaktig. Kontakta Din Återförsäljare eller Iiyama Service Center. ANVÄNDA BILDSKÄRMEN... -
Page 95: Felsökning
FELSÖKNING Om du får något problem med bildskärmen vidtar du nedanstående åtgärder för att försöka rätta till felet. 1. Utför de inställningar som finns beskrivna i “ANVÄNDA BILDSKÄRMEN” beroende på vad problemet är. 2. Gå till nedanstående felsökningslista om du inte kan hitta ett lämpligt inställningsalternativ i “ANVÄNDA BILDSKÄRMEN”... - Page 96 Normalt på Diamondtron NF-CRT Felplacerat bländargaller Bländargallret till Diamontron NF-CRT, kan i vissa fall hamna fel på grund av skakningar eller vibrationer under transport. Om du ser en svart vertikal linje på skärmbilden, slår du lätt med handen mot skärmens ena sida. Om problemet kvarstår, följ nedanstående anvisningar. Visa en vit skärmbild och studera problemområdet.
-
Page 97: Bilaga
BILAGA SPECIFIKATIONER 22" (20,0" / 51cm synlig bildyta), Bländargallerets avstånd: 0,24mm, Diamondtron NF-CRT, 90 graders avböjning, kort varaktig fosforisering, antireflex- och antistatbehandlad Synkfrekvens Horisontell: 30,0-140,0kHz, Vertikal: 50-180Hz Videobandbredd 390MHz bildpunktklocka Rekommenderad upplösning 1280 × 1024 vid 85Hz Ingångar D-Sub 15-stifts minikontakt × 2 Plug &... -
Page 98: Förinställda Värden
FÖRINSTÄLLDA VÄRDEN Nedanstående tabell visar de förinställda värdena från fabriken. Synkpolaritet Vertikal Horisontell Beteckning VESA Timing frekvens frekvens 640×480 @60Hz 31,47kHz 59,9Hz Negativ Negativ 640×480 @85Hz Negativ 43,27kHz 85,0Hz Negativ 800×600 @85Hz 53,67kHz 85,1Hz Positiv Positiv 1024×768 @85Hz 68,68kHz 85,0Hz Positiv Positiv 1280×1024 @85Hz...
