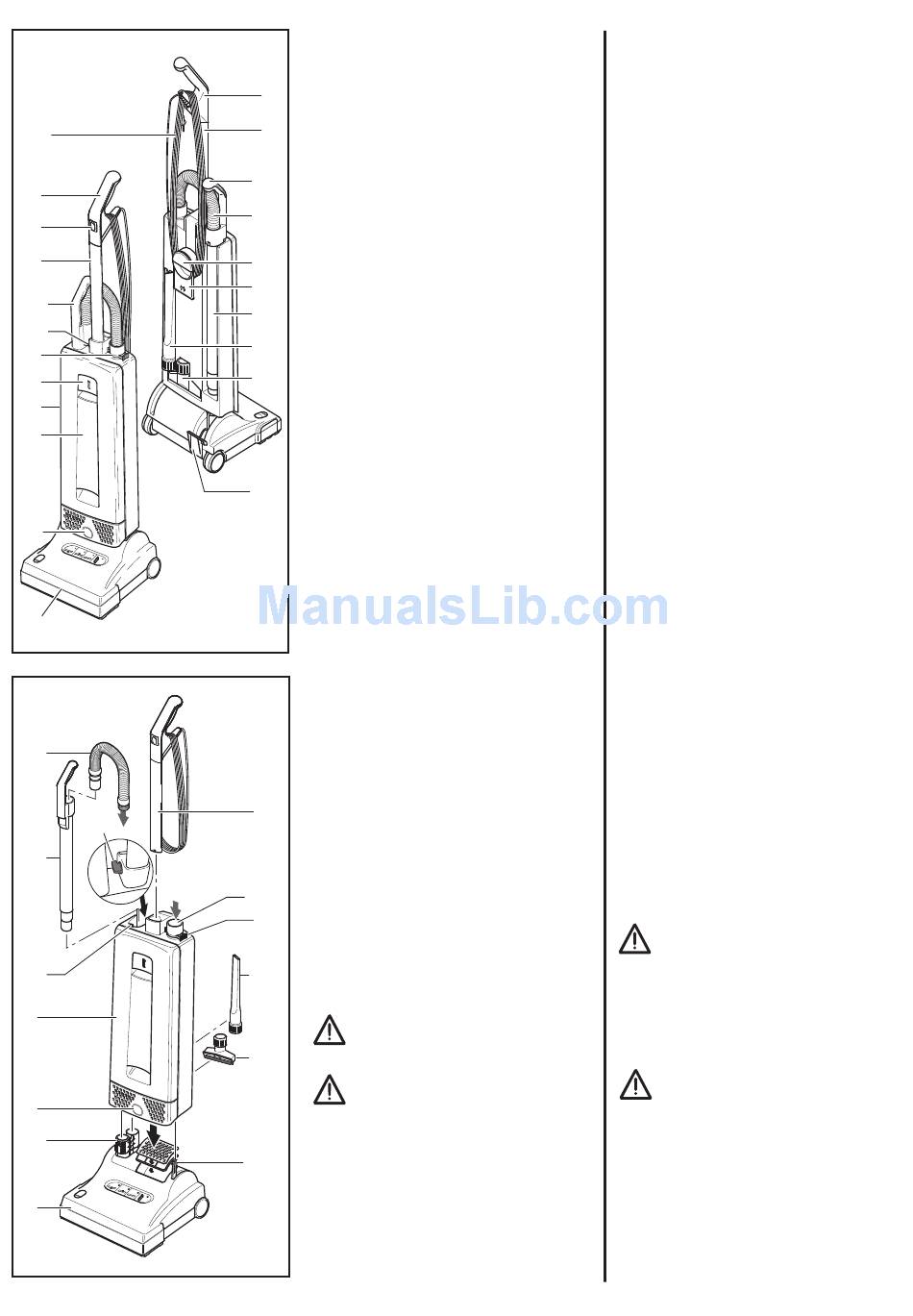

3. Gerätebeschreibung
1 Griff
1
2 Schalter
3 Stiel
3
4 Sicherungsring
5 Deckelschloss
11
6 Filtergehäuse
7 Filterdeckel
12
8 Entriegelungstaste
9 Kehrsaugkopf
13
10 Anschlussleitung
14
11 Griff des Handsaugrohrs
15
12 Teleskopschlauch
13 Griffmulde / Tragegriff
16
14 Leitungshaken
17
15 Handsaugrohr
16 Fugendüse
17 Polsterdüse
18 Rastpedal
19 Exzenterhebel
18

4. Inbetriebnahme

Den Kehrsaugkopf (9) auf den Boden
stellen. Das Filtergehäuse (6) vorsich-
tig auf das aufrechte Gelenk (20) und
den Stützhebel (21) setzen und nach
unten drücken, bis die Entriegelungs-
taste (8) einrastet. Zur Stielbefestigung
den Exzenterhebel (19) am Filterge-
häuse (6) nach vorne drehen. Den Stiel
(3) des Handgriffs bis zum Anschlag in
die Aufnahme am Filtergehäuse ein-
schieben und mit dem Hebel (19) ver-
riegeln. Nun das Saugrohr (15) zuerst
in das Gelenk (20) einführen und den
3
Griff (11) des Handsaugrohrs auf den
Nocken (22) am Filtergehäuse stecken.
Die passende Schlauchseite in das
Saugrohr (15) stecken. Zum Anschlie-
ßen des Schlauches (12) an das Filter-
26
gehäuse, das Ende mit der schwar-
4
zen Buchse in die Verbindungshülse
(26) einführen und ganz einschieben.
Durch Zusammendrücken der Griffflä-
16 chen am Sicherungsring (4) kann der
Schlauch wieder gelöst werden.
Wenn das Gerät nicht läuft, bitte
überprüfen, ob die Teile richtig
zusammengesteckt sind.
17
Hinweise zum Gebrauch
Die Bürste im Kehrsaugkopf (9) wird
nur angehoben, wenn das Gerät in der
aufrechten Position eingerastet ist. Im
21
abgekippten Zustand sollte das Gerät
ständig in Bewegung sein. Rotiert die
Bürste längere Zeit auf einer Stelle,
kann die Oberfläche des Bodenbelags
beschädigt werden.

3. Machine Description

1 Handle grip
2 On / Off switch
3 Handle assembly
4 Retaining ring
5 Cover release flap
6 Dust bag housing
7 Front cover
8 Housing release button
9 Base with brush
10 Cable
11 Attachment tube handle
12 Telescopic hose
13 Handle catch / Carrying
handle
14 Cable hook
15 Attachment tube
16 Crevice Nozzle
17 Upholstery Nozzle
18 Foot pedal
19 Handle catch

4. Assembly

To assemble the machine, put the
swivel neck (20) and support lever (21)
in the upright position. Carefully place
the dust bag housing over them and
push down until the release button
resets (8). To lock the handle turn the
handle catch (19) at the handle joint of
the filter bag housing (6) forward, then
slide the handle assembly (3) in as far
as possible and lock it with the handle
catch.
Push the black end of the hose into the
connecting tube (26) so that it clicks
into place. Insert the attachment tube
(15) into the swivel neck (20) and push
the handle (11) over the projection (22).
The hose can be taken off by squeezing
the retaining ring (4).
If the machine does not work,
then the steps above have not
been executed correctly. Please
ensure the parts are properly
pushed together.
Direction for use
The brush will only get lifted if the ma-
chine is locked in an upright position.
In a titled position you should perma-
nently move the machine. If the brush
rotates on one spot for a longer time, it
may cause damage to the floor. There-
fore the hose should never be used in a
titled position.
