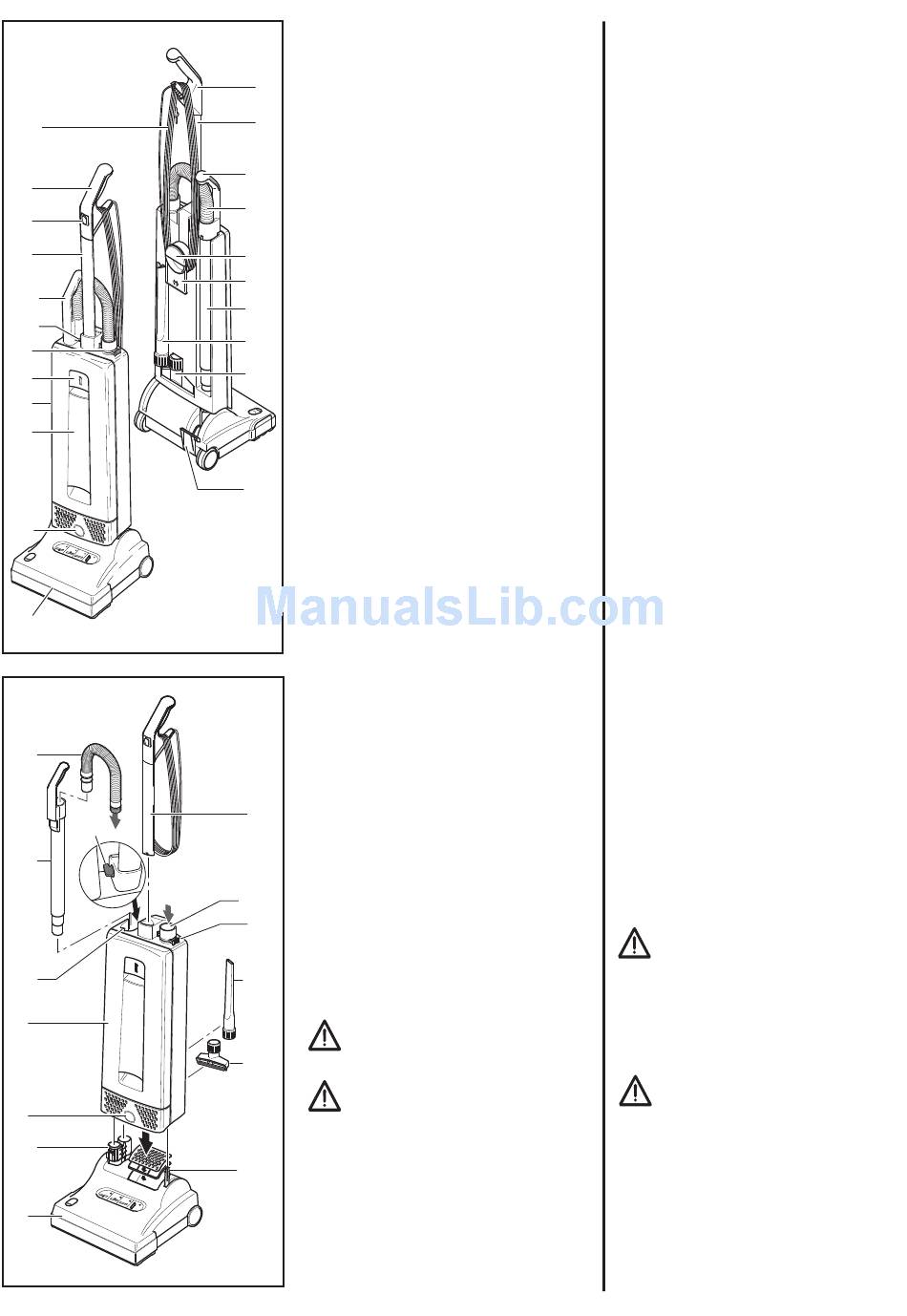

3. Gerätebeschreibung
1 Griff
1
2 Schalter
3 Stiel
3
4 Sicherungsring
5 Deckelschloss
11
6 Filtergehäuse
7 Filterdeckel
12
8 Entriegelungstaste
9 Kehrsaugkopf
13
10 Anschlussleitung
14
11 Griff des Handsaugrohrs
15
12 Teleskopschlauch
13 Griffmulde / Tragegriff
16
14 Leitungshaken
17
15 Handsaugrohr
16 Fugendüse
17 Polsterdüse
18 Rastpedal
19 Exzenterhebel
18

4. Inbetriebnahme

Den Kehrsaugkopf (9) auf den Boden
stellen. Das Filtergehäuse (6) vor-
sichtig auf das aufrechte Gelenk (20)
und den Stützhebel (21) setzen und
nach unten drücken, bis die Entriege-
lungstaste (8) einrastet. Zur Stielbe-
festigung den Exzenterhebel (19) am
Filtergehäuse (6) nach vorne drehen.
Den Stiel (3) des Handgriffs bis zum
Anschlag in die Aufnahme am Filter-
gehäuse einschieben und mit dem He-
bel (19) verriegeln. Nun das Saugrohr
(15) zuerst in das Gelenk (20) einführen
3 und den Griff (11) des Handsaugrohrs
auf den Nocken (22) am Filtergehäuse
stecken. Die passende Schlauchsei-
te in das Saugrohr (15) stecken. Zum
Anschließen des Schlauches (12) an
26
das Filtergehäuse, das Ende mit der
4
schwarzen Buchse in die Verbindungs-
hülse (26) einführen und ganz ein-
schieben. Durch Zusammendrücken
der Griffflächen am Sicherungsring (4)
16
kann der Schlauch wieder gelöst wer-
den.
Wenn das Gerät nicht läuft, bitte
überprüfen, ob die Teile richtig
17
zusammengesteckt sind.
Hinweise zum Gebrauch
Die Bürste im Kehrsaugkopf (9) wird
nur angehoben, wenn das Gerät in der
21
aufrechten Position eingerastet ist. Im
abgekippten Zustand sollte das Gerät
ständig in Bewegung sein. Rotiert die
Bürste längere Zeit auf einer Stelle,
kann die Oberfläche des Bodenbelags
beschädigt werden.

3. Machine Description

1 Handle grip
2 On / Off switch
3 Handle assembly
4 Retaining ring
5 Cover release flap
6 Dust bag housing
7 Front cover
8 Housing release button
9 Base with brush
10 Cable
11 Attachment tube handle
12 Telescopic hose
13 Handle catch / Carrying
handle
14 Cable hook
15 Attachment tube
16 Crevice Nozzle
17 Upholstery Nozzle
18 Foot pedal
19 Handle catch

4. Assembly

To assemble the machine, put the
swivel neck (20) and support lever (21)
in the upright position. Carefully place
the dust bag housing over them and
push down until the release button
resets (8). To lock the handle turn the
handle catch (19) at the handle joint of
the filter bag housing (6) forward, then
slide the handle assembly (3) in as far
as possible and lock it with the handle
catch.
Push the black end of the hose into the
connecting tube (26) so that it clicks
into place. Insert the attachment tube
(15) into the swivel neck (20) and push
the handle (11) over the projection (22).
The hose can be taken off by squeezing
the retaining ring (4).
If the machine does not work,
then the steps above have not
been executed correctly. Please
ensure the parts are properly
pushed together.
Direction for use
The brush will only get lifted if the ma-
chine is locked in an upright position.
In a titled position you should perma-
nently move the machine. If the brush
rotates on one spot for a longer time, it
may cause damage to the floor. There-
fore the hose should never be used in a
titled position.
