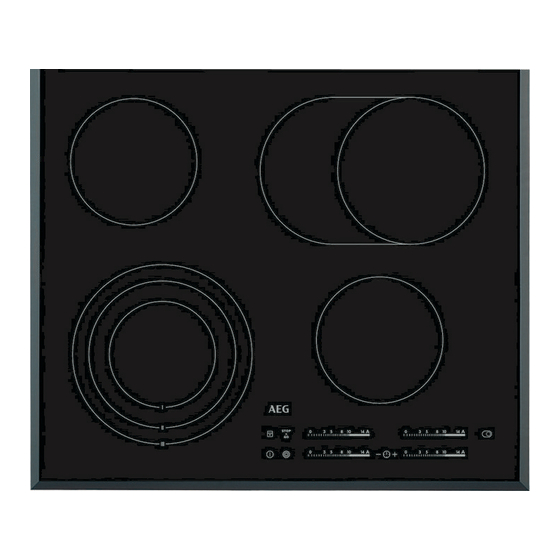

AEG HK654070FB User Manual

Hide thumbs

Advertisement

Quick Links

x
Download this manual
13
Installation
Table of Contents
EN
User Manual
Hob
DE
Benutzerinformation
Kochfeld
2
17
HK654070FB

Advertisement

Chapters

loading

  Also See for AEG HK654070FB

AEG HK654070FB User Manual
AEG HK654070FB User Manual 68 pages
AEG HK955070XB User Manual
AEG HK955070XB User Manual 60 pages
AEG HK654070FB User Manual
AEG HK654070FB User Manual 36 pages

  Related Manuals for AEG HK654070FB

  Summary of Contents for AEG HK654070FB

  • Page 1 User Manual HK654070FB Benutzerinformation Kochfeld...

  • Page 2: Table Of Contents

    10. ENERGY EFFICIENCY..................15 FOR PERFECT RESULTS Thank you for choosing this AEG product. We have created it to give you impeccable performance for many years, with innovative technologies that help make life simpler features you might not find on ordinary appliances. Please spend a few minutes reading to get the very best from it.

  • Page 3: Safety Information

    ENGLISH SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference.

  • Page 4: Safety Instructions

    Do not store items on the cooking surfaces. • Metallic objects such as knives, forks, spoons and lids • should not be placed on the hob surface since they can get hot. Do not use a steam cleaner to clean the appliance.
  • Page 5 ENGLISH • Make sure not to cause damage to • Do not use the appliance as a work the mains plug (if applicable) or to the surface or as a storage surface. mains cable. Contact our Authorised • If the surface of the appliance is Service Centre or an electrician to cracked, disconnect immediately the change a damaged mains cable.

  • Page 6: Product Description

    • Deactivate the appliance and let it • Contact your municipal authority for cool down before you clean it. information on how to discard the • Disconnect the appliance from the appliance correctly. electrical supply before maintenance. • Disconnect the appliance from the •...
  • Page 7 ENGLISH Sensor Function Comment field ON / OFF To activate and deactivate the hob. Lock / The Child Safety De- To lock / unlock the control panel. vice STOP+GO To activate and deactivate the function. To activate and deactivate the outer ring. Heat setting display To show the heat setting.

  • Page 8: Daily Use

    3.4 OptiHeat Control (3 step Residual heat indicator) WARNING! There is a risk of burns from residual heat. The indicator shows the level of the residual heat. 4. DAILY USE 4.3 The heat setting WARNING! Refer to Safety chapters.

  • Page 9: Automatic Heat Up

    ENGLISH 4.5 Automatic Heat Up To stop the sound: touch If you activate this function you can get a CountUp Timer (The count up timer) necessary heat setting in a shorter time. You can use this function to monitor how The function sets the highest heat setting long the cooking zone operates.

  • Page 10: The Child Safety Device

    To override the function for only one To deactivate the function: touch The previous heat setting comes on. cooking time: activate the hob with comes on. Touch for 4 seconds. 4.8 Lock Set the heat setting in 10 seconds. You can operate the hob.

  • Page 11: Care And Cleaning

    ENGLISH Heat setting Use to: Time Hints (min) Keep cooked food warm. as nec- Put a lid on the cookware. essary 1 - 3 Hollandaise sauce, melt: but- 5 - 25 Mix from time to time. ter, chocolate, gelatine. 1 - 3 Solidify: fluffy omelettes, 10 - 40 Cook with a lid on.

  • Page 12: Troubleshooting

    7. TROUBLESHOOTING WARNING! Refer to Safety chapters. 7.1 What to do if... Problem Possible cause Remedy You cannot activate or oper- The hob is not connected to Check if the hob is correctly ate the hob. an electrical supply or it is connected to the electrical connected incorrectly.

  • Page 13: Installation

    ENGLISH Problem Possible cause Remedy It is normal that there is a dark area on the multiple There is a dark area on zone. the multiple zone. The sensor fields become The cookware is too large or Put large cookware on the hot.
  • Page 14 H05BB-F Tmax 90°C. Speak to your local Service Centre. 8.4 Assembly min. 500mm R 5mm min. 50mm min. 55mm min. 12 mm min. 28 mm min. 20 mm 8.5 Protection box If you use a protection box (an additional accessory), the protective floor directly below the hob is not necessary.

  • Page 15: Technical Information

    ENGLISH 9. TECHNICAL INFORMATION 9.1 Rating plate Modell HK654070FB PNC 949 595 012 01 Typ 58 HAD 56 AO 220 - 240 V 50 - 60 Hz Made in Germany Ser.Nr....7.1 kW 9.2 Cooking zones specification Nominal Power (Max heat set-...

  • Page 16: Energy Saving

    EN 60350-2 - Household electric cooking • Put smaller cookware on smaller appliances - Part 2: Hobs - Methods for cooking zones. measuring performance • Put the cookware directly in the centre of the cooking zone. 10.2 Energy saving •...
  • Page 17 9. TECHNISCHE DATEN.................... 32 10. ENERGIEEFFIZIENZ....................32 FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG-Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können.

  • Page 18: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf. 1.1 Sicherheit von Kindern und schutzbedürftigen Personen Das Gerät kann von Kindern ab 8 Jahren und...

  • Page 19: Sicherheitsanweisungen

    DEUTSCH Kochen mit Fett oder Öl auf einem unbeaufsichtigten • Kochfeld ist gefährlich und kann zu einem Brand führen. Versuchen Sie nicht einen Brand mit Wasser zu • löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
  • Page 20 2.2 Elektrischer Anschluss • Stecken Sie den Netzstecker erst nach Abschluss der Montage in die WARNUNG! Steckdose. Stellen Sie sicher, dass der Brand- und Netzstecker nach der Montage noch Stromschlaggefahr. zugänglich ist. • Falls die Steckdose lose ist, schließen •...
  • Page 21 DEUTSCH • Hat die Geräteoberfläche einen wenn Sie es auf der Kochfläche Sprung, trennen Sie das Gerät umsetzen möchten. umgehend von der • Dieses Gerät ist nur zum Kochen Spannungsversorgung. Dies dient zur bestimmt. Jeder andere Gebrauch ist Vermeidung eines Stromschlags. als bestimmungsfremd anzusehen, •...

  • Page 22: Gerätebeschreibung

    3. GERÄTEBESCHREIBUNG 3.1 Kochfeldanordnung Kochzone Bedienfeld 265 mm 265 mm 145 mm 170 mm 170 mm 145 mm 120/175/210 120/175/210 3.2 Bedienfeldanordnung Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen.

  • Page 23: Täglicher Gebrauch

    DEUTSCH Sen- Funktion Anmerkung sorfeld Auswählen der Kochzone. Erhöhen oder Verringern der Zeit. Ankochautomatik Ein- und Ausschalten der Funktion. Einstellskala Einstellen der Kochstufe. 3.3 Anzeigen der Kochstufen Display Beschreibung Die Kochzone ist ausgeschaltet. Die Kochzone ist eingeschaltet. Die Funktion STOP+GO ist in Betrieb. Die Funktion Ankochautomatik ist in Betrieb.
  • Page 24 4.2 Abschaltautomatik 4.4 Ein- und Ausschalten der äußeren Heizkreise Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch Die Kochflächen können an die Größe ausgeschaltet: des Kochgeschirrs angepasst werden. • Alle Kochzonen sind ausgeschaltet. Verwenden Sie das Sensorfeld: •...
  • Page 25 DEUTSCH 4.6 Timer Einschalten der Funktion: Berühren Sie des Timers. leuchtet auf. Wenn die Kurzzeitmesser Kontrolllampe der Kochzone langsamer Mit dieser Funktion stellen Sie ein, wie blinkt, wird die Zeit hochgezählt. Das lange eine Kochzone für einen einzelnen Display schaltet um zwischen und der Kochvorgang eingeschaltet bleiben soll.

  • Page 26: Tipps Und Hinweise

    4.8 Tastensperre Vorübergehendes Ausschalten der Funktion für einen einzelnen Sie können das Bedienfeld sperren, Kochvorgang: Schalten Sie das Kochfeld wenn Kochzonen eingeschaltet sind. So ein. Die Kontrolllampe wird verhindert, dass die Kochstufe leuchtet. Berühren Sie 4 Sekunden lang versehentlich geändert wird.

  • Page 27: Reinigung Und Pflege

    DEUTSCH 5.3 Anwendungsbeispiele zum hängt von der eingestellten Kochstufe und der Gardauer ab. Kochen Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte. Kochstufe Verwendung: Dauer Hinweise (Min.) Warmhalten von gegarten Nach Legen Sie einen Deckel auf Speisen.

  • Page 28: Fehlersuche

    • Kratzer oder dunkle Flecken auf der Verschmutzungen das Kochfeld Oberfläche beeinträchtigen die beschädigen. Den speziellen Funktionsfähigkeit des Kochfelds Reinigungsschaber schräg zur nicht. Glasfläche ansetzen und über die • Verwenden Sie einen Spezialreiniger Oberfläche bewegen. • Folgendes kann nach ausreichender zur Reinigung der Abkühlung des Kochfelds entfernt...
  • Page 29 DEUTSCH Problem Mögliche Ursache Abhilfe Wasser- oder Fettspritzer Wischen Sie das Bedienfeld befinden sich auf dem Be- dienfeld. Ein akustisches Signal ertönt Mindestens ein Sensorfeld Entfernen Sie den Gegen- und das Kochfeld schaltet wurde bedeckt. stand von den Sensorfel- dern. Wenn das Kochfeld ausge- schaltet wird, ertönt ein akustisches Signal.

  • Page 30: Montage

    Problem Mögliche Ursache Abhilfe Es ist ein Fehler im Kochfeld Trennen Sie das Kochfeld ei- und eine Zahl werden an- aufgetreten. ne Zeit lang vom Stromnetz. gezeigt. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schal- ten Sie die Sicherung wieder ein.
  • Page 31 DEUTSCH 8.4 Montage min. 500mm R 5mm min. 50mm min. 55mm min. 12 mm min. 28 mm min. 20 mm 8.5 Schutzboden Falls Sie einen Schutzboden (optionales Zubehör) verwenden, ist die Schutzmatte direkt unter dem Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich.

  • Page 32: Technische Daten

    9. TECHNISCHE DATEN 9.1 Typenschild Modell HK654070FB Produkt-Nummer (PNC) 949 595 012 01 Typ 58 HAD 56 AO 220 - 240 V, 50 - 60 Hz Made in Germany Ser. Nr... 7.1 kW 9.2 Technische Daten der Kochzonen Nennleistung (höchste Kochstu-...
  • Page 33 DEUTSCH EN 60350-2 - Elektrische Kochgeräte für • Stellen Sie kleineres Kochgeschirr auf den Hausgebrauch - Teil 2: Kochfelder - die kleineren Kochzonen. Verfahren zur Messung der • Stellen Sie das Kochgeschirr mittig Gebrauchseigenschaften auf die Kochzone. • Wenn Sie Wasser erwärmen, 10.2 Energie sparen verwenden Sie nur die benötigte Menge.
  • Page 34 www.aeg.com...
  • Page 35 DEUTSCH...
  • Page 36 www.aeg.com/shop...
