Page 3
WARNING! 警 告 ! LISTENING TO AUDIO AT EXCESSIVE VOLUMES CAN CAUSE PERMANENT HEARING 極端に大きな音量で再生すると、 慢性の聴力障害の原因となる恐れがあり ます。 DAMAGE. 。 できるだけ小さな音量で使用してください USE AS LOW A VOLUME AS POSSIBLE. Over exposure to excessive sound levels can damage your ears resulting in permanent noise- 極端に大きな音を長時間聞き続けると、...
Page 5

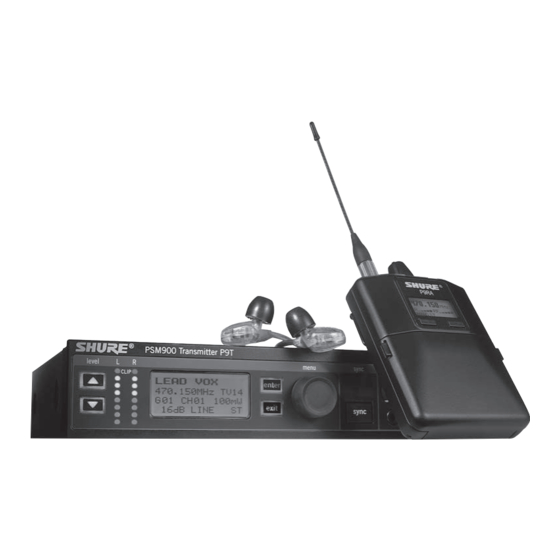

PSM900 The PSM 900 Wireless Personal Monitor System from Shure offers an unprecedented combination of superb audio quality, robust RF performance, and category-leading setup features for the most demanding professional applications. All new, patent-pending CueMode allows the sound engineer to monitor different stage mixes with the touch of a button.
6. Adjust the audio source level so that, for the average input signal level, the top two yellow LEDs flicker and the lower LEDs are solid. If the red clip LED illumi- www.shure.com nates and a warning appears on the LCD, the inputs are overdriven. Decrease the audio input level to +4 dBu from the Audio menu.
⑩ Antenna (BNC) Attach supplied antenna. If you are rack mounting, use a front panel or re- ③ Synchronization Button mote mounting kit from Shure. Press the sync button while rack unit and bodypack IR windows are aligned to transfer settings.
④ IR Window For transmitting settings between bodypack and rack unit. ⑤ Battery Compartment Requires 2 AA batteries or Shure rechargeable battery. Open by pressing the latches on both sides and pulling. ⑥ Menu buttons Use in conjunction with the ▼▲ buttons to access the configuration menus.
Configuration Menu RF Settings Access the following RF settings from the RADIO menu. RADIO Group number. Each group contains channels selected to work well together in a single installation. Channel number. Sets the receiver to a channel in the selected group.
Frequency Scan than available channels, eliminate potential sources of interference and try again, or call Shure Applications for assistance. 3. Sync the bodypack with the first rack unit by aligning the IR windows and pressing Use a frequency scan to analyze the RF environment for interference and identify sync.
Point-to-Point Wireless Audio Use PTP mode to allow a P9T to transmit to a UHF-R receiver. This allows a transmitter and receiver setup where both units are racked and powered by AC. For more information visit: www.shure.com/americas/products/personal-monitor-systems Audio XX YYY-ZZZ MHz...
PS41CHN user’s responsibility, and licensability depends on the user’s classification and ap- Taiwan PS41TW plication, and on the selected frequency. Shure strongly urges the user to contact the appropriate telecommunications authority concerning proper licensing, and before Japan PS41J choosing and ordering frequencies.
Page 25
PSM900 Shure가 만든 PSM 900 Wireless Personal Monitor System은 가장 까다로운 전문 어플리케이션을 위해 뛰어난 오디오 품질, 강력한 RF 성능 및 분야의 선두 설정 기능의 전례 없 는 조합을 제공합니다. 전체가 새로운 특허 계류 중인 CueMode 는 음향 엔지니어가 버튼 하나로 서로 다른 스테이지 믹스를 모니터할 수 있게 해줍니다. 정밀 프론트-엔드 RF 필터링은 RF 간섭으로부터의 드롭 아웃을 현저하게 줄이고, 향상된 디지털 스테레오 인코더는 뛰어난 스테레오 분리와 선명한 사운드를 제공합니다. 특징 뛰어난 오디오 음질 강력한 RF 성능 고급 설정 및 작동 • 디지털 스테레오 인코더는 오디오의 섬세한 • RF 신호를 더욱 분명하고 강력하게 하고 드롭 • 특허 출원 중인 CueMode 는 하나의 바디 팩에서 최대 20 대의 부분과 선명함을 향상시키고, 좌우가 탁월하게 아웃과 인위적 잡음을 제거하기 위한 정밀 서로 다른 송신기들의 스테레오 믹스들을 모니터링할 수 있도록 분리된, 더욱 넓은 스테레오 음장을 제공합니다. 프론트-엔드 RF 필터링 합니다. • 특허 받은 오디오 레퍼런스 컴팬딩은 보다 유선 • 뛰어난 송신기의 직진성은 주파수의 상호 변조를 • 설정 중에 RF 송신을 비활성화하기 위한 전면 패널 RF 의 뮤트 마이크에 가깝게 들립니다. 광범위하게 감소시켜, 주파수 대역 당 더욱 많은 스위치 채널을 사용할 수 있도록 하여 줍니다. • 듀얼 고해상도 마이크로드라이버를 특징으로 • 스캔 및 싱크 설정은 무선 IR 링크로 여러분의 시스템에서...
Page 26
랙 장착 송신기 1. 제공된 파워 케이블을 사용하여 전원 콘센트에 연결합니다. 2. 제공된 안테나를 antenna out BNC 커넥터에 부착합니다. 3. 믹서 출력단 등의 음원을 오디오 입력단에 연결합니다. 양쪽 입력 잭을 전부 사 용하든지 아니면 모노 음원용으로 어느 한쪽을 선택할 수 있습니다. 4. RF off 와 전원 on 전환. 5. 모노 (단일 입력단)의 경우,Audio 메뉴에서 Mono를 선택합니다. Util > Audio > INPUT 설정을 사용하여 입력 감도를 음원에 맞춥니다. 6. 오디오 음원 레벨을, 평균 입력 신호 레벨에 대해, 상위 두 개의 노란색 LED 가 깜박이고 낮은 LED 는 변동이 없도록 조정합니다. 만약 빨간색 클립 LED 가 점 등되고 LCD에 경고 메시지가 나타나면, 입력단이 과입력되는 것입니다. Audio www.shure.com 메뉴에서 오디오 입력 레벨을 +4 dBu로 낮춥니다. 만약 신호가 너무 낮으면, 입 력 감도를 –10 dBV 로 변경합니다. menu 보디팩 양쪽의 걸쇠를 누르면서 당겨 엽니다. 배터리 또는 배터리 팩을 삽입하고 안테 나를 부착합니다. 볼륨 노브를 사용하여 전원을 켭니다. 배터리 라이트가 점등 합니다. 스캔 및 싱크 1. 바디팩에서, scan 버튼을 누릅니다. 화면에 SYNC NOW...가 점멸합니다. 2. 바디팩의 IR 창과 랙 유닛을 정렬하면, 송신기의 IR 창에 불이 들어 옵니다.
Page 27
② 상태 표시 및 메뉴 제어 ⑨ 오디오 입력 enter 및 exit 버튼과 메뉴 휠을 사용하여 설정 메뉴에 접속하십시오. 다음 항목으로 커서를 대칭 또는 비대칭 출력으로 연결. 모노 입력에는 어느 한 쪽 커 옮기려면 메뉴 휠을 누르십시오. 파라미터를 변경하기 위해 메뉴 휠을 돌립니다— enter 버 넥터를 사용합니다. 1/4-인치 또는 숫놈 XLR 커넥터 모두 연결 튼이 점멸합니다. 해당 버튼을 눌러서 변경 값을 저장하십시오. 변경을 취소하고 이전 메뉴로 할 수 있습니다. 돌아가려면 Exit 버튼을 누르십시오. ⑩ 안테나 (BNC) ③ 동기화 버튼 제공된 안테나를 연결합니다. 랙에 장착하는 경우, 전면 패널 또 설정을 전달하기 위하여 랙 유닛과 바디팩 IR 창을 정렬시키고 sync 버튼을 누릅니다. 는 Shure가 제작한 원격 마운팅 키트를 이용합니다. ④ 헤드폰 모니터링 volume조절로 이 3.5mm 헤드폰 잭의 신호 출력을 조절합니다. 주: 후면 패널 출력에 영향을 주지 않습니다. ⑤ RF 스위치 RF 출력을 뮤트하십시오. 다수의 시스템 설정이나, 원치 않는 RF 또는 오디오 신호를 송출하 지 않고 설정을 조정하기 위함입니다. ⑥ 전원 버튼 해당 기기를 켜고 끕니다. 구성 메뉴 주: 설정 항목은 지역 모델 종류에 따라 다를 수 있습니다. 유틸리티와 디스플레이 설정 RF 설정...
Page 28
① 전원 스위치와 볼륨 컨트롤 바디팩을 켜고 끄며 이어폰 볼륨을 조절합니다. ② 3.5 mm 이어폰 잭 이어폰을 여기에 삽입합니다. ③ 스캔 버튼 스캔 버튼을 눌러 사용 가능한 주파수를 찾으십시오. 사용 가능한 채널이 가장 많 은 그룹을 찾기 위해 2 초 동안 누르고 계십시오. ④ IR 창 바디팩과 랙 유닛 사이의 설정 전송용. ⑤ 배터리 장착함 2 AA 배터리 또는 Shure 충전식 배터리가 필요합니다. 양쪽의 걸쇠를 누르면서 당 겨 엽니다. ⑥ 메뉴 버튼 메뉴 버튼 설정에 접근하기 위해 ▼▲ 버튼을 함께 사용합니다. ⑦ ▼▲ 버튼 오디오 믹스 (MixMode에만 해당) 조절을 위해 사용하거나, 또는 설정을 변경하기 위해 메뉴 버튼과 함께 사용합니다. ⑧ LCD 화면 현재의 설정과 메뉴를 표시합니다. ⑨ 3색 배터리 LED 초록, 황갈색 또는 빨간색으로 불로 배터리 전원을 표시합니다. 빨간색이면, 즉시...
Page 29
구성 메뉴 RF 설정 RADIO 메뉴에서 다음 RF 설정에 접속하십시오. RADIO 그룹 번호. 각 그룹은 한 번의 설치로 함께 운용될 수 있도록 선택된 채널을 포함합니다. 채널 번호. 선택된 그룹의 채널에 수신기를 설정하십시오. 888.888 MHz 해당 송신기가 설정된 주파수를 표시하십시오. 하이라이트하고 ▼▲ 버튼을 사용하여 해당 송신기를 특정 주파수에 설정하십시오. SQUELCH 스퀠치 설정을 조절합니다. RF PAD 안테나 신호를 3dB 단위로 감쇄하십시오. 오디오 설정 유틸리티와 디스플레이 설정 Audio 메뉴에서 다음 오디오 설정에 접속하십시오. UTILITIES 메뉴에서 다음 설정에 접속하십시오. MODE UTILITIES 출력 모드 CUEMODE 입력 CUEMODE (종료하려면, enter를 누르고 EXIT CUEMODE를 선택하 STEREO 십시오.) 스테레오 DISPLAY MIXMODE 바디팩의 디스플레이 설정을 바꾸십시오. 믹스모드 CONTRAST 디스플레이 밝기를 높음, 낮음 또는 중간으로 설정하십시오. HIBOOST 고음역 EQ 부스트 LOCK PANEL 전원과 볼륨을 제외한 모든 컨트롤을 잠그십시오. 잠금을 해제하려면, exit를 누르고, OFF를 선택한 다음 enter를 누르십시오.
Page 30
주:다른 모든 무선 또는 디지털 기기의 전원을 켭니다. 왜냐하면 공연 또는 프레젠 테이션 중에 켜질 수 있기 때문입니다. (스캔은 이 기기들이 생성하는 간섭을 탐지 EXIT CUEMODE: CueMode 를 나온 다음 바디팩의 이전 주파수 설정으로 돌아갑 하고 피할 것입니다.) 니다. 2. scan 버튼을 2 초 동안 눌러, 바디팩을 이용하여 그룹을 스캔합니다. 해당 바디팩은 해당 그룹과 사용 가능한 채널을 표시하며 SYNC NOW...가 깜박입니다. 중요: 사용 가능한 채널의 갯수에 주의하십시오. 만약 사용 가능한 채널보다 랙 유 주파수 스캔 닛이 더 많다면, 잠재적인 간섭의 원인을 제거하고 다시 시도하거나, 지원을 위해 Shure Applications 에 연락을 주십시오. 3. IR 창을 정렬하고 sync를 눌러 첫 번째 랙 유닛과 바디팩을 동기화시킵니다. 주파수 스캔을 사용하여 간섭에 대한 RF 환경을 분석하고 사용 가능한 주파수를 파악 4. 바디팩의 scan 을 다시 눌러 다음으로 사용 가능한 주파수를 찾습니다. 하십시오. 5. 그 다음 랙 유닛과 해당 바디팩을 동기화합니다. • 채널 스캔 바디팩 위의scan 버튼을 누릅니다. 첫 번째 사용 가능한 채널을 6. 모든 랙 유닛에 반복합니다. 7. IR 창을 정렬하고 snyc를 눌러 각 사용자의 바디팩을 각각의 랙 유닛에 동기화합니 찾습니다. 다. 바디팩의 scan 을 누르지 마십시오.
Page 31
PILOT ONLY* 플로어 모니터 잡음과 파일럿 톤 스퀠치를 끄십시오. (때때로 RF 환경 NO SQUELCH* 오디오를 LOOP 출력단으로부터 스테이지의 라우드스피커로 보냅니다. 바디팩과 스 을 "듣기" 위해 모니터 엔지니어나 RF 조정자가 디버깅 테이지의 모니터는 동일한 오디오 신호를 수신합니다. 툴로 사용) * 표시 창에 기호가 나타남. 녹음기기 공연을 녹음하려면, LOOP 출력단을 녹음 기기의 입력단에 연결합니다. 포인트-투-포인트 무선 오디오 PTP 모드를 사용하여 P10T 이 UHF-R 수신기로 전송되게 하십시오. 이렇게 함으로써 송신 기와 수신기가 양쪽 유닛이 랙되어 있고 AC로 전원이 공급되는 곳에 설정됩니다. 더 자세한 정보는 다음 연락처로 문의하십시오: www.shure.com/americas/products/ personal-monitor-systems Audio XX YYY-ZZZ MHz Navigate Monitor POWER Control ENTER UR4S push Wireless Receiver Monitor Clip with Audio Reference Conpanding...
Page 32
사양 PSM900 RF 출력 선택 가능: 10, 50, 100 mW (+20 dBm) RF 출력 임피던스 50 Ω (일반) RF 캐리어 범위 470–952 MHz 순중량 850 g 지역에 따라 다름 크기 42 x 197 x 166 mm, 높이 x 폭 x 깊이 사용 가능 주파수 대역 당: 전력 요건 100~15V AC, 415 mA, 일반 대역폭 조절 36~40 MHz 주: 지역에 따라 다름 오디오 입력 작동 범위 90 m (300 ft) 환경에 영향받음. 커넥터...
Page 55
MICROPHONE PRODUCTS IN YOUR REGION. A ministerial license may be required to operate this equipment in certain areas. Consult your national authority for possible requirements. PSM 900-G6E 470 - 506 MHz, max. 10 - 50 mW, 100 mW B, DK, FIN, M, N...
Page 60
United States, Canada, Latin Asia, Pacific: Europe, Middle East, Africa: America, Caribbean: Shure Asia Limited Shure Europe GmbH Shure Incorporated 22/F, 625 King’s Road Jakob-Dieffenbacher-Str. 12, 5800 West Touhy Avenue North Point, Island East 75031 Eppingen, Germany Hong Kong Niles, IL 60714-4608 USA...
