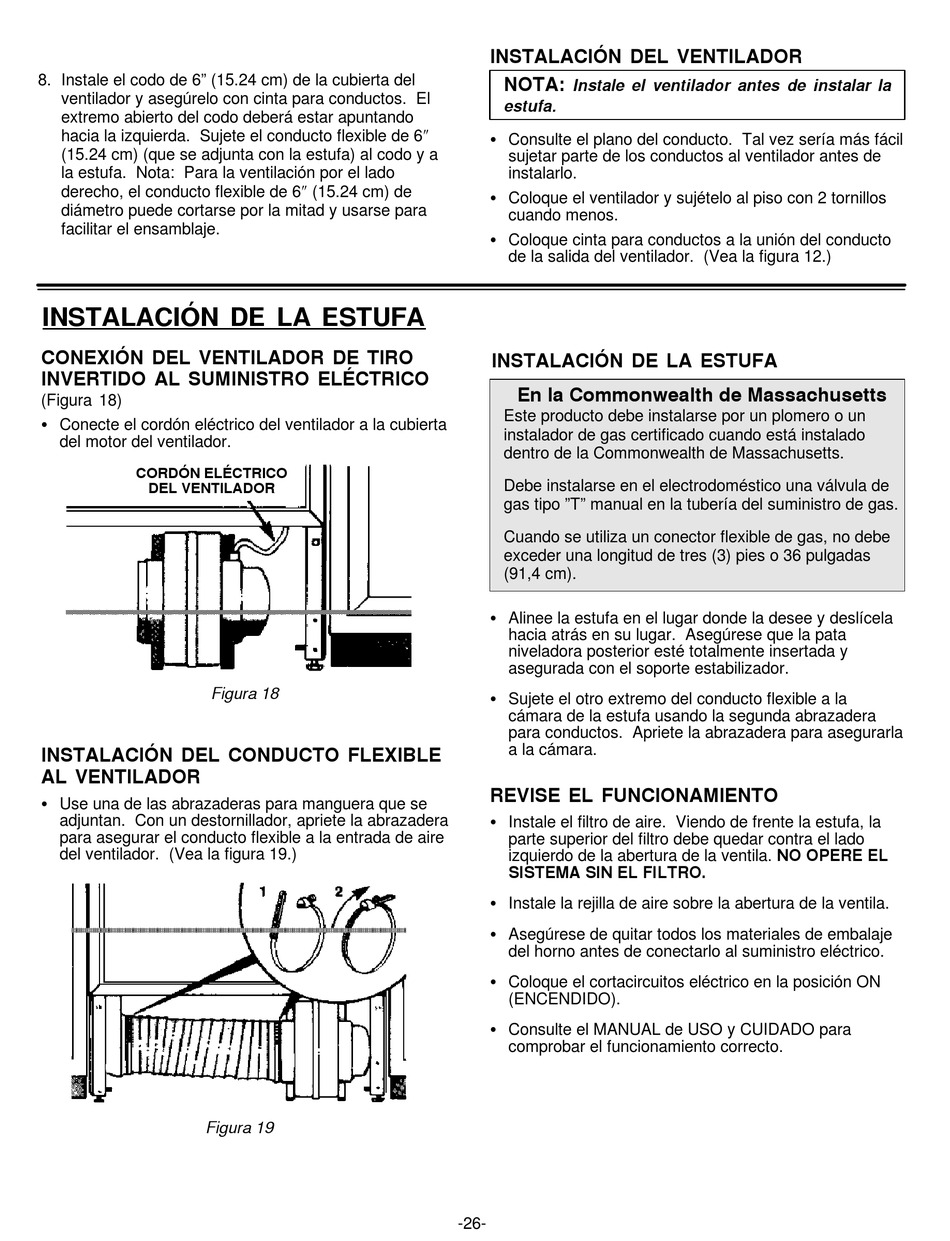

Instalación De La Estufa - Jenn-Air JDS9860AAP Installation Manual

8. Instale el codo de 6" (15.24 cm) de la cubierta del
ventilador y asegúrelo con cinta para conductos. El
extremo abierto del codo deberá estar apuntando
hacia la izquierda. Sujete el conducto flexible de 6²
(15.24 cm) (que se adjunta con la estufa) al codo y a
la estufa. Nota: Para la ventilación por el lado
derecho, el conducto flexible de 6² (15.24 cm) de
diámetro puede cortarse por la mitad y usarse para
facilitar el ensamblaje.
INSTALACIÓN DE LA ESTUFA
CONEXIÓN DEL VENTILADOR DE TIRO
INVERTIDO AL SUMINISTRO ELÉCTRICO
(Figura 18)
S Conecte el cordón eléctrico del ventilador a la cubierta
del motor del ventilador.
CORDÓN ELÉCTRICO
DEL VENTILADOR
Figura 18
INSTALACIÓN DEL CONDUCTO FLEXIBLE
AL VENTILADOR
S Use una de las abrazaderas para manguera que se
adjuntan. Con un destornillador, apriete la abrazadera
para asegurar el conducto flexible a la entrada de aire
del ventilador. (Vea la figura 19.)
Figura 19
INSTALACIÓN DEL VENTILADOR
NOTA:
Instale el ventilador antes de instalar la
estufa.
S Consulte el plano del conducto. Tal vez sería más fácil
sujetar parte de los conductos al ventilador antes de
instalarlo.
S Coloque el ventilador y sujételo al piso con 2 tornillos
cuando menos.
S Coloque cinta para conductos a la unión del conducto
de la salida del ventilador. (Vea la figura 12.)
INSTALACIÓN DE LA ESTUFA
En la Commonwealth de Massachusetts
Este producto debe instalarse por un plomero o un
instalador de gas certificado cuando está instalado
dentro de la Commonwealth de Massachusetts.
Debe instalarse en el electrodoméstico una válvula de
gas tipo "T" manual en la tubería del suministro de gas.
Cuando se utiliza un conector flexible de gas, no debe
exceder una longitud de tres (3) pies o 36 pulgadas
(91,4 cm).
S Alinee la estufa en el lugar donde la desee y deslícela
hacia atrás en su lugar. Asegúrese que la pata
niveladora posterior esté totalmente insertada y
asegurada con el soporte estabilizador.
S Sujete el otro extremo del conducto flexible a la
cámara de la estufa usando la segunda abrazadera
para conductos. Apriete la abrazadera para asegurarla
a la cámara.
REVISE EL FUNCIONAMIENTO
S Instale el filtro de aire. Viendo de frente la estufa, la
parte superior del filtro debe quedar contra el lado
izquierdo de la abertura de la ventila. NO OPERE EL
SISTEMA SIN EL FILTRO.
S Instale la rejilla de aire sobre la abertura de la ventila.
S Asegúrese de quitar todos los materiales de embalaje
del horno antes de conectarlo al suministro eléctrico.
S Coloque el cortacircuitos eléctrico en la posición ON
(ENCENDIDO).
S Consulte el MANUAL de USO y CUIDADO para
comprobar el funcionamiento correcto.
-26-
