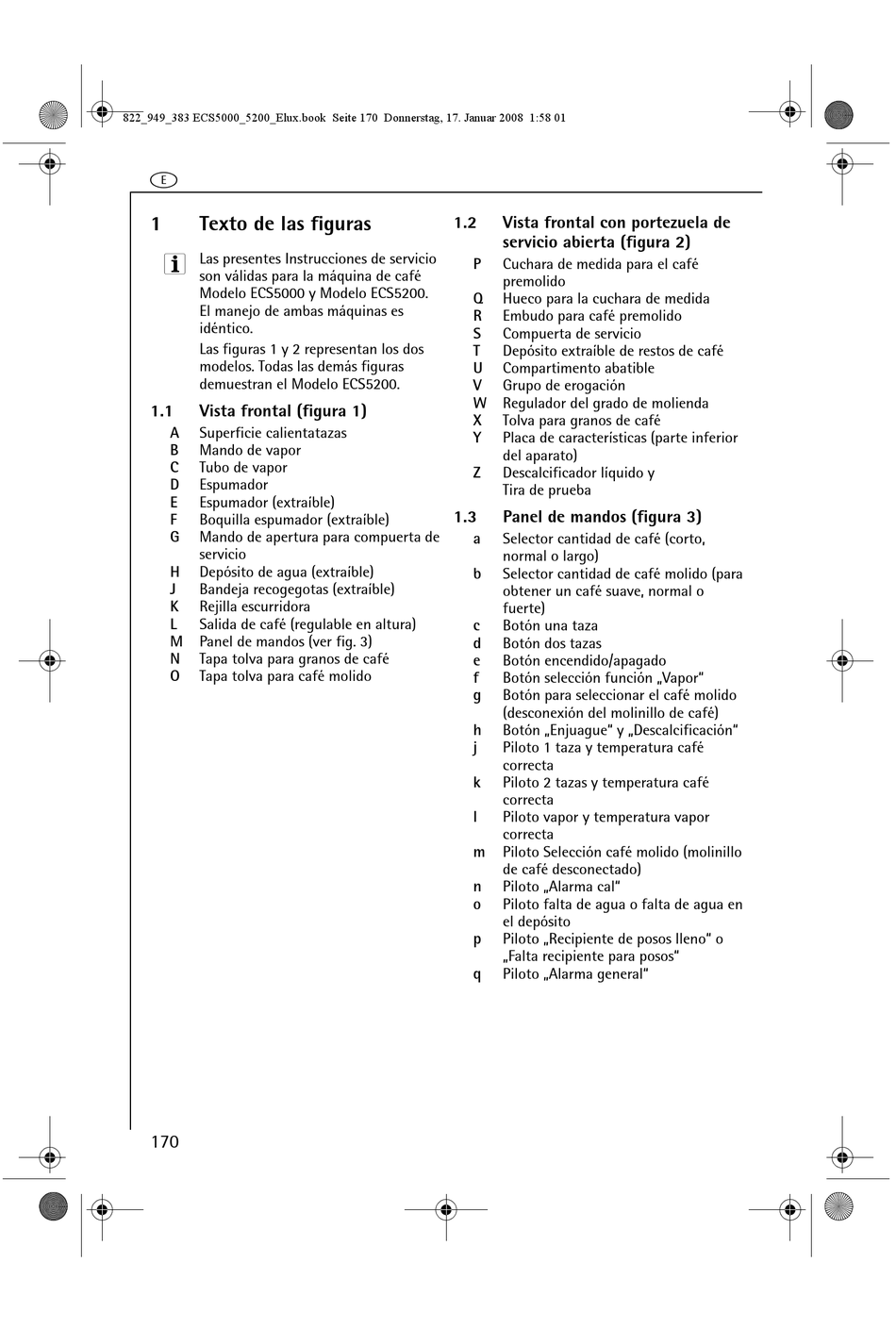

Texto de las figuras

Las presentes Instrucciones de servicio
3
son válidas para la máquina de café
Modelo ECS5000 y Modelo ECS5200.
El manejo de ambas máquinas es
idéntico.
Las figuras 1 y 2 representan los dos
modelos. Todas las demás figuras
demuestran el Modelo ECS5200.
1.1 Vista frontal (figura 1)
A Superficie calientatazas
B Mando de vapor
C Tubo de vapor
D Espumador
E Espumador (extraíble)
F Boquilla espumador (extraíble)
G Mando de apertura para compuerta de
servicio
H Depósito de agua (extraíble)
J Bandeja recogegotas (extraíble)
K Rejilla escurridora
L Salida de café (regulable en altura)
M Panel de mandos (ver fig. 3)
N Tapa tolva para granos de café
O Tapa tolva para café molido
170
1.2 Vista frontal con portezuela de
servicio abierta (figura 2)
P Cuchara de medida para el café
premolido
Q Hueco para la cuchara de medida
R Embudo para café premolido
S Compuerta de servicio
T Depósito extraíble de restos de café
U Compartimento abatible
V Grupo de erogación
W Regulador del grado de molienda
X Tolva para granos de café
Y Placa de características (parte inferior
del aparato)
Z Descalcificador líquido y
Tira de prueba
1.3 Panel de mandos (figura 3)
a Selector cantidad de café (corto,
normal o largo)
b Selector cantidad de café molido (para
obtener un café suave, normal o
fuerte)
c Botón una taza
d Botón dos tazas
e Botón encendido/apagado
f Botón selección función „Vapor"
g Botón para seleccionar el café molido
(desconexión del molinillo de café)
h Botón „Enjuague" y „Descalcificación"
j Piloto 1 taza y temperatura café
correcta
k Piloto 2 tazas y temperatura café
correcta
l Piloto vapor y temperatura vapor
correcta
m Piloto Selección café molido (molinillo
de café desconectado)
n Piloto „Alarma cal"
o Piloto falta de agua o falta de agua en
el depósito
p Piloto „Recipiente de posos lleno" o
„Falta recipiente para posos"
q Piloto „Alarma general"
