Phonic AM844D User Manual

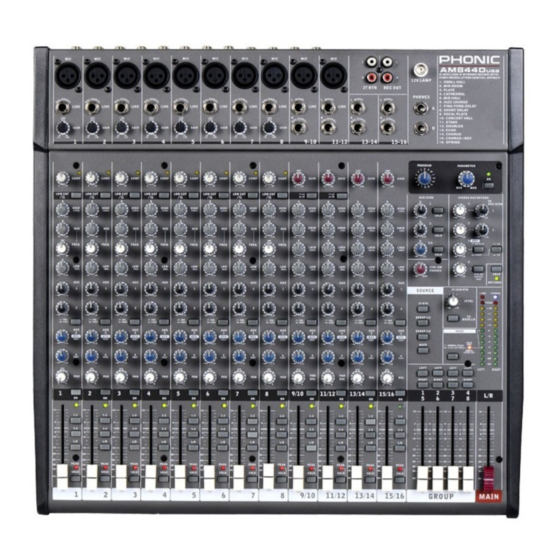

8-mic/line 4-stereo 4-group mixer with dfx & usb interface
Hide thumbs Also See for AM844D:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

AM844D
USB
8-Mic/Line 4-Stereo 4-Group Mixer with DFX & USB Interface
Mezcladora con DFX & Interfase USB de 8-Mic/Línea,
4-Estéreo 4 Grupos
内置高清数字效果拥有8路麦克风/立体声4路立体声声道的调音台
AM844D
USB
User's Manual
Manual del Usuario
使用手册

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AM844D and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Phonic AM844D

Summary of Contents for Phonic AM844D

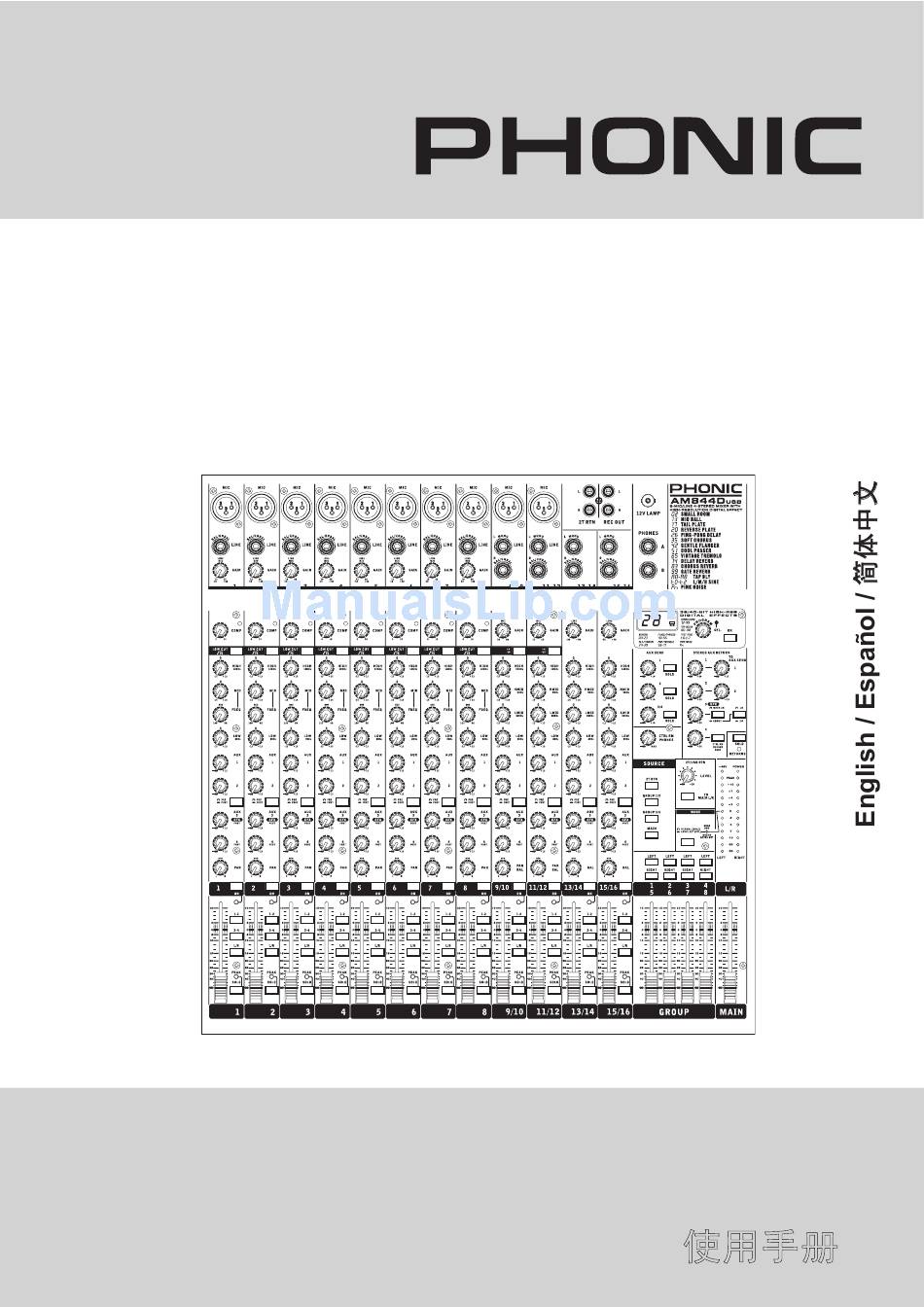

  • Page 1 AM844D 8-Mic/Line 4-Stereo 4-Group Mixer with DFX & USB Interface Mezcladora con DFX & Interfase USB de 8-Mic/Línea, 4-Estéreo 4 Grupos 内置高清数字效果拥有8路麦克风/立体声4路立体声声道的调音台 AM844D User’s Manual Manual del Usuario 使用手册...

  • Page 2: Table Of Contents

    BLOCK DIAGRAM....34 线路图......34 Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知即可更新本文件的权利 V1.0 09/03/2010...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable.

  • Page 4: Inintroduction

    Getting Started compact mixers. The AM844D USB compact mixer – designed Ensure all power is turned off on the AM844D USB mixer. To by the talented engineers that, in the past, have created a variety totally ensure this, the AC cable should not be connected to of mixers fantastic in style and performance –...

  • Page 5: Making Connections

    Control Panel’s audio menu. Master Section If you don’t want to use the AM844D USB as your default audio device, you can simply enter your DAW or other audio 4. 2T Return...

  • Page 6: Rear Panel

    Please use the power cable that is included with this mixer only. The fuse holder (located above the AC Power connector) is for the AM844D USB’s fuse. If the fuse happens to blow, open the holder cover, and replace the fuse with a suitable replacement (as indicated below the power connector).

  • Page 7: Controls And Settings

    This switch is used to turn the mixer on audio. and off. Ensure you turn all level controls The stereo channels of the AM844D USB mixer feature a High- down before activating. Mid and Low-Mid control instead of the typical controls described above.

  • Page 8: Master Section

    When either the AUX 1 or AUX 2 solo buttons is This button is pushed to turn the corresponding effect panel on activated, the corresponding LED will illuminate. or off. When effects are bypassed, there will be 2 flashing LEDs in the effect display. 34 35 AM844D...
  • Page 9 The Control Room control adjusts the final level effectively mute the signal. sent to the C-R outputs on the rear of the AM844D USB mixer, The Group Controls also feature individual left and right buttons, whereas the Phones control adjusts the final signal sent to the which allow you to send the various Group signals to the Main Phones A and B jacks on the top of the mixer’s face.

  • Page 10: Specifications

    Maximum Level Mic Preamp Input +10dBu All Other Input +22dBu Balanced Output +28dBu Impedance Mic Preamp Input 2 K ohms All Other Input (except insert) 10 K ohms RCA 2T Output 1.1 K ohms Equalization 3-band, +/-15dB Low EQ 80Hz AM844D...
  • Page 11 Digital Effect Processor 100 effects with tap delay control and test tones Footswitch EFX on/off Power Requirements 100-240 VAC, 50/60 Hz Weight 5.9 kg (13 lbs) Dimensions (WxHxD) 418 x 140 x 438 mm (16.5” x 5.5” x 17.25”) AM844D...

  • Page 13: Introducción

    El dispositivo esté encendido. Todo los niveles deben ser AM844D USB también ofrece un interfase USB para hacer alterado para aceptar los grados después de que dispositivo grabaciones de estéreo en cualquier computador con base de este prendido.

  • Page 14: Hacer Conexiones

    Conexiones desde la Computadora Simplemente conectando el cable USB que le ofrecemos con su Channel Inputs AM844D USB a la unidad y su computadora personal o portátil, 1. XLR Jacks usted podrá enviar señales de calidad CD (16-bit estéreo con Estos jacks aceptan señales entradas XLR.

  • Page 15: Panel Posterior

    The 1/4” TRS AUX Return inputs are for the return of audio to the del vocalista. AM844D USB mixer, processed by an external signal processor. If really needed, they can also be used as additional inputs. The feed 11. Salidas Central (Main) from these inputs can be adjusted using the AUX Return controls Estas salidas producirán la señal final stereo de la linea de nivel...

  • Page 16: Control Y Configuraciones

    Este porta fusible(ubicad en la 24. Control de Frecuencia Alta parte superior del conector AC fuente) es el fusible del AM844D Este control es usado para dar un incremento del shelving o USB. Si el fusible explota, abra el porta fusible y reemplace el corte de ±15 dB hasta alta frecuencia de sonido (12 kHz).

  • Page 17: Motor De Efecto Digital

    Si el Clip LED se ilumina demasiadamente frecuente, le aconsejamos apagar el control de AUX 3/EFX en uno o todos los canales de entrada para asegurar el nivel de señal no sea excesiva. 34 35 AM844D...
  • Page 18 C-R salidas en la parte posterior de la signal to the Control Room / Phones mixing bus for monitoring mezcladora USB AM844D, donde el control de Phones ajusta la purposes. When either the AUX 1 or AUX 2 solo buttons is acti- señal final enviada a los Phones A y B jacks en la parte frontal...
  • Page 19 Grupo 1 al 4 (estas señales están duplicadas en salidas del Grupo 5 al 8), envidas a las salidas correspondientes de Grupo en la parte posterior del AM844D USB para alimentar dispositivos externos tales como procesadores de efectos y grabadoras multipista.

  • Page 20: Especificaciones

    CMRR (1 KHz @ -60dBu, Ganacia al Máximo) 80dB Nivel Máximo Entrada de Mic Preamp +10dBu Todo las otras Entradas +22dBu Salidas Balanceadas +28dBu Impedancia Entrada Mic Preamp 2 K ohms Todas las otras Entradas (excluyendo inserción) 10 K ohms Salida RCA 2T 1.1 K ohms AM844D...
  • Page 21 100 efectos con control de tap retardo y tonos de prueba Interruptor de pie EFX on/off Requistos de Fuente 100-240 VAC, 50/60 Hz Peso 5.9 kg (13 lbs) Dimensiones (AnxAltxD) 418 x 140 x 438 mm (16.5” x 5.5” x 17.25”) AM844D...
  • Page 22 请勿遮盖任何散热口。确实依照本使用手册来安装本机。 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率 扩大机)。 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式 电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支 接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符， 请在更换不符的插座前，先咨询电工人员。 10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。 11. 本机只可以使用生产商指定的零件/配件。 12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架 或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒 造成身体伤害。 13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。 14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插 头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾 掉落等。 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触 电的危险性。 这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修 说明。 警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。 注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。 PHONIC CORPORATION...
  • Page 23 乎可使用任何专业的数字音频工作站软件(DAW)录制来自AM调 ● 内置带通用连接器的开关电源，100-240VAC，50/60Hz 音台的信号。您还可将调音台设置成默认的音频设备。 ● 12V BNC接口可连接鹅颈型照明灯 USB界面还可通过2T倒送插孔将计算机的音频信号回传至调音台， ● SOLO开关用于AUX倒送的前置/后置选择控制 信号音量由2T/USB倒送控制调节。如果USB界面和2T倒送同时有输 入信号，两个信号将连合在一起，同时由2T倒送控制调节。 系统需求 Windows Windows 1、打开AM844D USB和计算机。 ● Windows™ XP SP2，Vista™或7 2、使用随附的USB连接线连接AM调音台和计算机。 ● Intel™ Pentium™ 4处理器或更好的处理器 3、Windows将自动搜索设备并安装相应的驱动。 ● 512 MB RAM (推荐使用1 GB) 4、打开控制面板并选择声音和音频设备。 5、在弹出的对话框点击音频选项卡并选择“USB音频编解码器”作 Macintosh 为默认的录音和重放设备。 6、根据您安装的操作系统：Windows XP，Vista或7，以上描述 ● Apple™ Mac™ OSX 10.5或更高版本...
  • Page 24 主输出信号输往与调音台并联的外部设备。这些设备包括功放， 左(mono)立体声输入连接器，将另外一 调音台，PA系统以及一系列可能的信号处理器。 个空出来，信号将自动复制至右边。 主控制区 4、2T倒送 这些输入的第一个可通过RCA连接线连接磁带和CD播放器。 2T倒送可连接CD播放器，MP3播放器(例如Apple iPod))，以及 笔记本电脑。此连接需配备一根带1/8"迷你立体声插孔和RCA连 接端子的Y型连接线。 5. 录音输出 与录音输入端子相似，这些输出可连接RCA端子，连接各种录音 设备。 12、主插入点 位于AM844D USB的后面板，这些1/4”TRS Phone插孔的主要作 用是连接外部设备，如均衡器或动态处理器，处理Main L和Main R信号。此连接需配备一根Y型连接线，即可将信号输往（前置 6、耳机输出 音量推杆）外部处理器或接收外部处理器回传的信号。 此输出端口可连接耳机，对混音信号 进行监听。信号的音量经调音台面板 13、控制室输出 Control耳机控制 主控制区的Phones 这两个1/4”phone输出插孔可输送Control Room电平控制调节的 调节。 信号。此输出还有更为广泛的作用，可将调音台的信号输往有源 7、12V照明灯 监听音箱，用于监听控制台的音频信号，或其它多种应用。 这 个 BNC插 座 可 连 接 12V的 鹅 颈 型...
  • Page 25 此 旋 钮 可 对 高 频 ( 1 2 k H z ) 进 行 ±15dB的增强或削减，可调节音频 的高音部分，增强钹，吉他，合成 器等声音的力度和劲道。 25、中频控制 此控制可对中频进行±15 dB的增强或削减。AM844D USB还提 供中频可调控制，可在100Hz至8kHz之间选择中间频率。专业混 音中要调节中频并非易事，人们通常希望对中频进行削弱而非增 强，缓和音频中刺耳的人声和乐器声。 17、USB接口 AM844D USB的立体声声道设有中高和中低频控制，而非上述常 该接口可将 AM844D USB 连接至任意装有 见的频率控制，可大幅度地增强或削减中频频率，中高和中低频 Windows或MAC操作系统的计算机，这样一 控制的频率设置分别为3kHz和800Hz。 来用户即可将立体声信号传送至计算机或从 计算机接收回传至AM844D USB的立体声信 26、低频控制 号。 此旋钮可对低频(80Hz)进行±15dB的增强或削减，可调节音频的 低音部分，柔和音效并增加鼓，贝司等的力道。 18、电源插孔和保险丝盒...
  • Page 26 AUX Send 1”和“To Aux Send 2”控制可调节AUX Return控制输往 L-R”按钮可将2T/USB倒送信号传送至Main立体声混音总线。这 相应AUX混音总线，用于效果至监听器的前置音量推杆电平。 样一来，倒送信号不再输往录音输出，从而避免录制的信号反馈 至2T倒送产生反馈回路。 39、效果倒送控制 此控制可调节输往立体声AUX Return 3输入的信号的音量。如果 48、Control Room/Phones控制 AUX Return 3输入未接入任何设备，该控制将作为内置数字效果 Room和Phones输出的信号的音量，用于 此控制可调节Control 处理器的最终音量控制。 监听或追踪信号。Control Room控制可调节输往AM844D USB后 面板C-R输出的信号的音量，Phones控制可调节输往调音台前面 40、Main L/R – Group控制 板Phones A和B插孔的信号的音量。 这些按钮的第一个可在Main L/R和Group混音总线之间调节AUX Return 3 混音总线信号输往的目的地。第二个按钮在用户已选 择“To Group”时，可将信号输往Group 1-2或Group 3-4。 AM844D...
  • Page 27 中任意按钮，用户即可同时或单独监听Group 1-2，Group 3-4， Main L-R和2T Return(按下Ctrl Rm/Phones only按钮)。 优先级 信号 高 来自solo 低 选择声源 50、+48V指示灯 虚拟电源开启时，该LED灯将变亮。 51、电源指示灯 调音台电源开启时该LED灯将变亮。 52、电平表 这个双12段电平表可在Main L/R信号的音量达到一定值时作出准 确的显示。0dB指示灯闪亮时大约相当于+4dBu的输出电平(平衡 式)，信号接近峰值1.5dB前将产生过载时PEAK指示灯将变亮。 为了最大限度的表现音频又能保持音频品质，建议将电平表的显 示数值调节在0dBu上下浮动。 若电平表旁边的solo指示灯变亮，则表示任意Solo控制已开启， 电平表将显示solo信号的属性。若solo指示灯为绿色，则表示 solo输出为前置音量推杆信号。若solo指示灯为红色，则表示 solo输出为后置音量推杆信号。若无Solo控制钮开启，电平表 将显示Control Room/Phones选择声源(Main L-R，Group 1-2， Group 3-4和/或2T Return)的属性。此种情形下，电平表将显示 总和的选择信号。 50 51 AM844D...
  • Page 28 <-129.5 dBm THD(任意输出, 1KHz @ +14dBu, 20Hz ~ 20KHz, 声道输入) <0.005% CMRR(1 KHz @-60dBu, 增益最大) 80dB 最大电平 +10dBu 麦克风前级放大输入 +22dBu 所有其它输入 +28dBu 平衡式输出 阻抗 2 kΩ 麦克风前级放大输入 10 kΩ 所有其它输入(除插入点外) RCA 2T输出 1.1 kΩ 3段, +/-15dB 均衡 80Hz 低频均衡 AM844D...
  • Page 29 75 Hz (-18 dB/oct) 高通/低切滤波器 USB音频 立体声输入/输出 USB接口类型B 接口类型 16位 比特率 48 kHz 取样比 100种效果以及节拍控制和测试音调 数字效果处理器 EFX 开/关 踏板开关 100-240 VAC, 50/60 Hz 电源要求 5.9 kg (13 lbs) 重量 418 x 140 x 438 mm (16.5” x 5.5” x 17.25”) 尺寸(宽x高x长) AM844D...

  • Page 30: Digital Effect Table

    100mS - 2.7S HEAVY PHASER 1 TAP DELAY 100mS - 2.7S HEAVY PHASER 2 TEST TONE FREQUENCY SHAPE WILD PHASER 1 LOW FREQUENCY 100Hz SINEWAVE WILD PHASER 2 MID FREQUENCY 1kHz SINEWAVE HIGH FREQUENCY 10kHz SINEWAVE PINK NOISE 20Hz~20kHz AM844D...

  • Page 31: Application

    Combinando el uso de diferentes instrumentos con las funcio- nes especiales de la mezcladora asegurará que su audio se escucha exactamente como usted quiere. 应用 随后的几页将向您讲述AM844D USB的应用范例，虽然未能涵盖所有的应用实例，但仍可为您的设备安装提供有价值的参考。正确地连接 吉他，麦克风，键盘乐器，鼓声产生器，以及录音设备，如音箱，信号处理器和功率放大器，可使调音台在现场演出以及家庭录音室或最 基本的公众播音场合表现得不同凡响。 AM844D...
  • Page 32 GRABADORA DE DAT IZQUIERDO DERECHO PA ALTAVOCES (RELLENO LATERAL) AMPLIFICADOR INTERRUPTOR MONITORES DE PEDAL ACTIVOS MICRÓFONOS COMPUTADORA PORTÁTIL REPRODUCTOR DE CD MÁQUINA DE BATERÍA AUDÍFONOS COMPRESOR / LIMITADOR EFECTOS DE COMPRESOR / LIMITADOR GUITARRA TECLADO GUITARRA BASS Bass GUITARRA AM844D...

  • Page 33: Dimension

    DIMENSION DIMENSION 尺寸 measurements are shown in mm/inches Todas las medidas están mostradas en mm/pulgadas. 尺寸以毫米mm/英寸inch表示 AM844D...

  • Page 34: Block Diagram

    BLOCK DIAGRAM DIAGRAMA DE BLOQUE 线路图 EFX3 SEND SOLO C PFL R PFL L AFL R AFL L AUX4 AUX3 AUX2 AUX1 MAIN R MAIN L AM844D...
  • Page 35 Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear. 可 查 询 Phonic地 区 经 销 商 的 联 系 方 mente con Phonic y le ayudaremos a encontrar un You may also contact Phonic directly and 式。您也可直接联系Phonic公司，我...
