AM844D
COMPACT MIXERS
MEZCLADORAS COMPACTAS
小型调音台
AM844D
User's Manual
Manual del Usuario
使用手册

Advertisement

Table of Contents
loading

Related Manuals for Phonic AM844D

Summary of Contents for Phonic AM844D

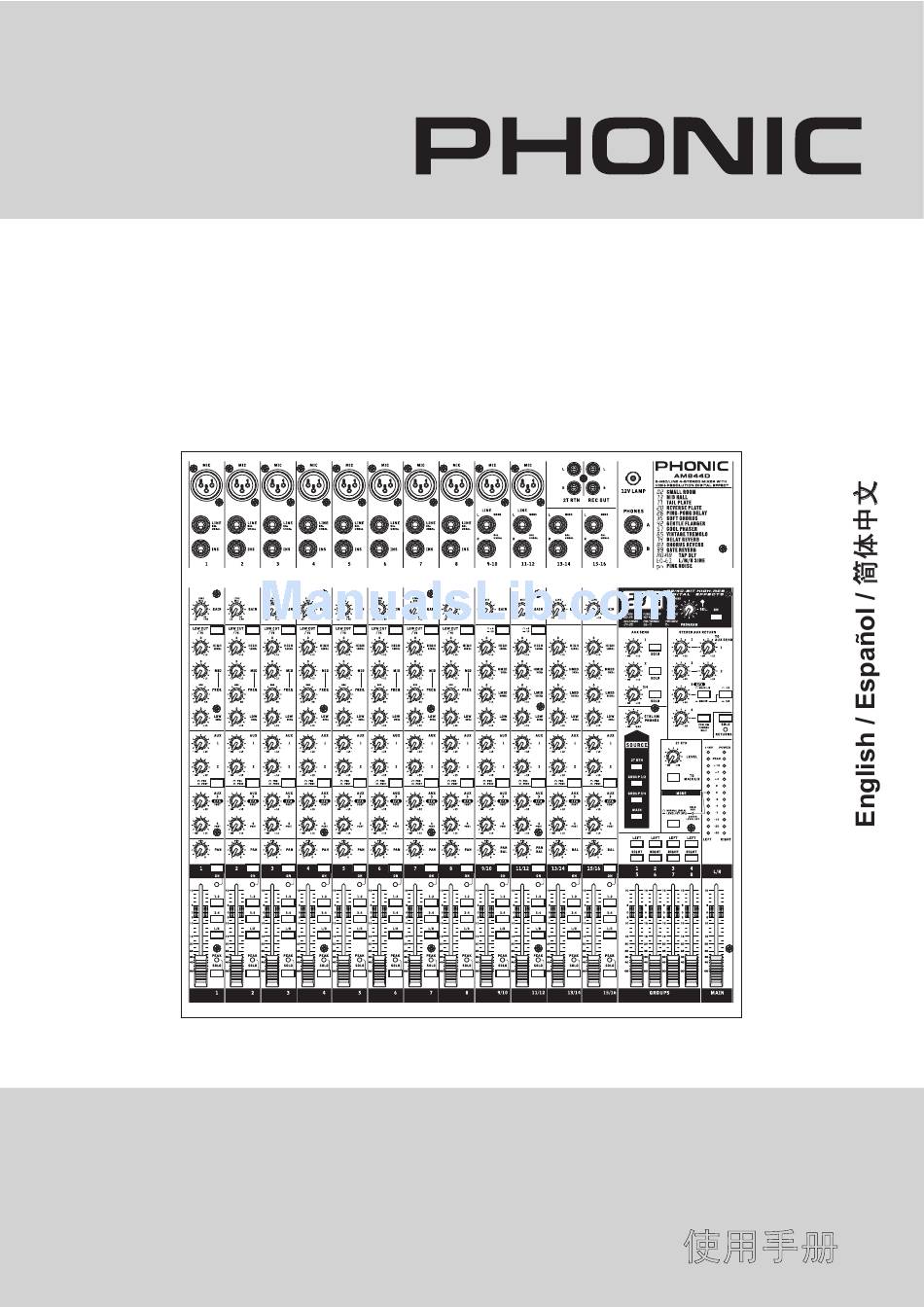

  • Page 1 AM844D COMPACT MIXERS MEZCLADORAS COMPACTAS 小型调音台 AM844D User’s Manual Manual del Usuario 使用手册...

  • Page 2: Table Of Contents

    DIAGRAMA DE BLOQUE....33 线路图......33 Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知便可改变或更新本文件权利 V1.0 12/19/2008...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable.

  • Page 4: Inintroduction

    GETTING STARTED Thank you for choosing one of Phonic’s many quality compact Ensure all power is turned off on the AM844D Mixer. To to- mixers. The brand new AM844D Mixers – designed by the inge- tally ensure this, the AC cable should not be connected to nious engineers that have created a variety of mixers fantastic the unit.

  • Page 5: Making Connections

    2T Return control on the face of the Mixer. Record Outputs As with the 2T Inputs, these outputs will accommodate RCA con- nectors, able to be fed to a variety of recording devices. AM844D...

  • Page 6: Controls And Settings

    Located on channels 1 through to 8, will activate a high-pass filter that reduces all frequencies below 75 Hz at 18 dB per Oc- tave, helping to remove any unwanted ground noise or stage rumble. Stereo channels does not feature this low cut filter. AM844D...
  • Page 7 (which can be returned to the mixer via the AUX return input), or simply as an Auxiliary output. Both the AUX 3 (EFX) and AUX 4 controls are post fader and are sent directly to the corresponding outputs. AM844D...

  • Page 8: Digital Effect Engine

    Level Meter. In this case, the Level meter will display the sum and Group mixing buses. The second button works when the of the selected signals. user selects to send the signal “To Group”, allowing the signal to be sent to either Group 1-2 or Group 3-4. AM844D...
  • Page 9 5 – 8 Group outputs), sent to the corresponding Group companies this control allows users to send the 2T return signal outputs on the rear of the AM844D to feed external devices to the Main L-R mixing bus. When this is done, the 2T return sig-...

  • Page 10: Specifications

    Frequency Response (Mic input to any output) 20Hz ~ 60KHz +0/-1 dB 20Hz ~ 100KHz +0/-3 dB Crosstalk (1KHz @ 0dBu, 20Hz to 20KHz bandwidth, channel in to main L/R outputs) Channel fader down, other channels at unity <-90 dB AM844D...
  • Page 11 LMid EQ (stereo channel) 800 Hz HMid EQ (stereo channel) 3 kHz Hi EQ 12 kHz Low cut filter 75 Hz (-18 dB/oct) Built-in Power Supply 100-240 VAC, 50/60 Hz Net Weight 5.9 kg (13 lbs) Dimensions (WxHxD) 418x140x438 mm (16.5”x5.5”x17.25”) AM844D...

  • Page 13: Introducción

    – lucen capacidad similar que han demostrado seteados en el nivel más bajo y todos los canales los productos de Phonic anteriormente, con un poco más de apagados para asegurar que el sonido no se envíe refinamiento por supuesto. Presentando rango de ganancia inadvertidamente a las salidas cuando se enciende el completo, niveles de distorsión sorprendentemente bajos y...

  • Page 14: Haciendo Conexiones

    TS, para agregar varios instrumentos musicales - como tecla- su audio de multicanal a su DAW, la AM844D también puede dos, máquinas de batería, guitarras eléctricas y una variedad ser usada como una mezcladora de estudio de 8 pistas.

  • Page 15: Controles Y Configuraciones

    Localizado en los canales 1 a 8, activará un filtro de paso-alto que reduce todas las frecuencias debajo de 75Hz en 18dB por Octava, ayudando a eliminar cualquier ruido de suelo o de es- cenario no deseado. Los canales de estéreo no presentan este filtro de corte bajo. AM844D...
  • Page 16 (que puede retornada a la mezcladora vía entrada de retorno AUX), o simplemente como una salida Auxiliar. Ambos controles AUX 3 (EFX) y AUX 4 son post fader y enviados directamente a las salidas correspondientes. AM844D...

  • Page 17: Motor De Efecto Digital

    Este control ajusta el nivel de señal de audio alimentada a las entradas de Retorno AUX 3 estéreo. Si no hay dispositivo enchufado en las entradas de Retorno AUX 3, este control se actúa entonces como el control de nivel final de Motor de Efecto Digital integrado. AM844D...
  • Page 18 Grupo 5-8), enviado a las salidas correspondientes de 46. Control de Control Room / Phones Grupo en la pate dorsal de AM844D Este control es utilizado para ajustar el nivel de audio de las ali- para alimentar dispositivos exter-...

  • Page 19: Especificaciones

    (Entrada Mic a cualquier salida) 20Hz ~ 60KHz +0/-1 dB 20Hz ~ 100KHz +0/-3 dB Crosstalk (1KHz @ 0dBu, 20Hz a 20KHz ancho de banda, entrada de canal a salidas principales I/D) Fader de canal bajo, otros canales en unidad <-90 dB AM844D...
  • Page 20 Filtro de corte bajo 75 Hz (-18 dB/oct) Suministro de Energía Integrado 100-240 VAC, 50/60 Hz Peso Neto 5.9 kg (13 lbs) Dimensiones (An x Al x P) 418 x 140 x 438 mm (16.5” x 5.5” x 17.25”) AM844D...
  • Page 21 请勿遮盖任何散热口。确实依照本使用手册来安装本机。 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率 扩大机)。 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式 电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支 接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符， 请在更换不符的插座前，先咨询电工人员。 10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。 11. 本机只可以使用生产商指定的零件/配件。 12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架 或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒 造成身体伤害。 13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。 14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插 头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾 掉落等。 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触 电的危险性。 这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修 说明。 警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。 注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。 PHONIC CORPORATION...

  • Page 22: 准备工作

    简介 准备工作 1.开机前应该关闭所有电源,断开AC电源线. 感谢您选购Phonic品牌小型调音台.新的AM844D调音台出自于一 批优秀的创意工程师之手,此产品不仅展现了以往调音台的非凡特 2.将音量滑杆和旋钮调节至最小,同时关闭所有声道,以避免开机 色:精美的外观加上出众的稳定性能,更让人惊喜的是它的完善与 时声音特别洪亮.开机后,再将音量调整至理想位置. 提升,拥有全范围增益幅度,极其微小的失真和宽广的动态范围,这 3.把所需连接的输入设备,如吉它,电子琴,麦克风, 信号装置等插入 足以显示它在调音界的主导地位. 调音台的输入插孔. 您一定早已迫不及待地想一试为快,尽情的摆弄这台调音台可能是 4.把所需连接的输出设备,如功放,监听器,有源音箱,录音装置,信号 您的首选-----但是,我们强烈恳请您先仔细阅读此手册.其中包括一 处理器等插入调音台的输出插孔. 些重要的安装,使用,以及应用说明.如果碰巧您刚好是那种不喜欢 大篇幅的阅读使用手册的用户,我们提请您至少浏览一下快速安装 5.将AC电源线插入调音台后侧的AC插孔,确保地区电压与所需电 部分.读完后请妥善保管,以便日后参阅. 压相适 6.将AC电源连接线插入电压相符的的插座. 特色 7.打开电源开关. ● 高保真超低噪音 ● 带插入点和幻象电源的8路麦克风/高电平声道 声道设置 ● 4路立体声道附4段EQ 1.为确保获得正确的音频输入,调音台的每一声道应关闭,所有衰 ● Main L和Main R路径选择开关以及双总线输出的2路真实副编 减器应打至最低. 组 2.测试声道,保证输入讯号与输出讯号相符.

  • Page 23: 连接工作

    连接工作 背板 9. DIRECT OUTS 直接输出 输入声道 这些插孔可直接输出单声道CH1-8接收的信号,可进行推子,均衡 1. XLR插孔 器,高通滤波,静音开关控制.这些端子可连接多磁轨录音设备,还可 此插孔为3芯X L R输入,连接麦克风接收 连接多声道音频与DAW, AM844D还可用作8轨道的演播调音台. 平衡信号- -如专业的动圈式麦克风和铝 带式麦克风- -带标准X L R阳性接口和低 噪音的前置功放,可提供清晰明朗的音质. 注意:当使用动圈式麦克风时,应打开幻象电 源.但使用幻象电源时,严禁在输入麦克风接口 上接入非均衡式的麦克风. 2. LINE高电平输入 此输入声道兼容1/4”TRS和TS输入,可接 10. AUX SENDS 辅助输出 多种乐器设备,如电子琴,鼓声仿真器,电 此1/4”耳机插孔用于输出对应的辅助输出混音总线馈入的最终高 吉它和以及其它多种电乐器. 电平信号,可与舞台监听配套使用.可监听由辅助输出传送至功放 或均衡器,再输往落地型监听音箱的信号.AM844D设有4路辅助输 3. INS(外部装置插孔) 出.

  • Page 24: 控制和设置

    位于立体声道9 - 1 0和11 - 1 2 ,可对输 至相应的多轨道输入声道,即可将这些输出制作成8轨道录音.同样 入 信 号 进 行 调 节 , 使 得 调 音 台 可 适 的,AM844D也设有“Y”型接口. 用 于 不 同 的 操 作 电 平 . 如 果 输 入 源 16. AUX RETURN 辅助返送...

  • Page 25: 数位效果处理控制

    前一个按钮可在M a i n L / R与G r o u p混音总线间选择控制A U X Return 3辅助混音总线输出信号的目的地.当选择将信号输送至 “To Group”时,即可将信号传输至Group 1-2或3-4. 40. AUX Return 4 辅助返送4 此旋钮可调节STEREO AUX Return 4立体辅助返送4的输入信号 的大小.“C-R Phones Only”控制钮可将信号输往Phones/Control Room耳机/控制室进行监听. 41. SOLO RETURNS Solo返送控制 按此按钮可将所有AUX Return辅助返送的信号输往Solo混音总 线.未启动时,则将信号传送至Phones/Control Room耳机/控制 室.Solo钮开启时,相应的LED指示灯也将变亮. 数位效果处理控制 33. 数位效果显示器 这个2位数字显示器可显示当前应用于EFX效果的节目的数值.当 切换节目时,可滚动显示节目数值.如果数秒内不进行节目选择,显 示值将回复至原节目.其它的功能,请参照数位效果表. 34. SIG和CLIP显示器 位于数位效果显示区,在效果处理器接受信号时,Sig灯将变亮,当超 强信号突然回还前Clip灯将闪亮.如果Clip灯频繁闪亮时,请将一个 或所有的EFX控制关小,以免信号电平过高. AM844D...
  • Page 26 应设置的Solo钮可将信号切换输入至Phones/Control Room耳机 显为亮时等同于+4dBu的输出(平衡),1.5dB信号回还时PEAK指示 /控制室混音总线. 灯为亮.使用时,请保证电平表的显示数值在0dBu上下稳定浮动. 43. AUX SOLO 辅助Solo控制 Solo钮可将AUX1,2和3/4输出信号切换输入至Phones/Control Room耳机/控制室混音总线. 51. Group1/5,2/6,3/7,4/8群组 1/5,2/6,3/7,4/8控制 44. SOLO MODE 控制钮和指示灯 这四个衰减器调节群组1-4的输入信号(5-8群组的为双输入),可将 此按钮可对Solo声源进行输入(普通)和输出(电平设置)调节,后传 信号输送至AM844D背板对应的群组输出连接的外部设备,如效果 输至Phones/Control Room耳机/控制室混音总线.当电平表旁边 处理器,或多轨道录音器.该衰减器可处理各种mono,立体声道,以 的Solo指示灯闪亮时,表示一个或多个Solo钮开启.可根据电平表 及AUX Return 3辅助返送3的信号.将衰减滑杆打至最高,可对信号 对Solo信号的显示调节声道.当Solo指示灯为绿色时,Solo的信号 进行10dB的增益调节,向下滑动滑杆,即可削减信号. 为输入信号,指示灯为红色,Solo的信号为输出信号.未开启Solo钮 时,电平表将显示Phones/Control Room耳机/控制室选择的声源 Group控制有左右两个控制钮,分别控制Group输往Main Left和 (Main L-R ,Group 1-2,Group 3-4以及2T 返送).电平表显示的为选...
  • Page 27 全球 AFL/PFL Solo模式 是 4个副编组,Main L&R 衰减器 电平表 声道数 区数 +48V DC 幻象电源供应 开关 控制 32/40-bit数位效果处理器 100种效果,节拍延时和声调测试以及脚踏开关 频率响应(麦克风输入至任意输出) 20Hz~60KHz +0/-1 dB 20Hz~100KHz +0/-3 dB 串音(1KHz在0dBu,频宽20Hz~20KHz,声道输入至Main L/R输出) <-90dB 任一声道衰减,其余声道均衰减 噪音20Hz~20KHz;主输出测量频宽,声道1-4单位增 益,EQ平展;所有声道在主混音,声道1/3于最左端,声道2/4 于最右端.基准=+6dBu -86.5 dBu 主控制一致,声道衰减 -84 dBu 主控制一致,声道衰减一致 S/N比,基准+4 >90 dB AM844D...
  • Page 28 10 K ohms 其他输入(除插入点以外) RCA 2T 输出 1.1 K ohms Ch 均衡 3段,+/-15dB(立体 Ch 4段) 100-8K Hz,可调节 中频均衡(mono声道) 800Hz 低中频均衡(立体声道) 3KHz 高中频均衡(立体声道) 12kHz 高频均衡 75Hz(-18 dB/oct) 低通滤波器 100-240 VAC,50/60 Hz 内建电源供应器 5.9 kg(13 lbs) 净重 418x140x438 mm (16.5”x5.5”x17.25”) 尺寸(WxHxD) AM844D...

  • Page 29: Digital Effect Table

    100mS - 2.7S HEAVY PHASER 1 TAP DELAY 100mS - 2.7S HEAVY PHASER 2 TEST TONE FREQUENCY SHAPE WILD PHASER 1 LOW FREQUENCY 100Hz SINEWAVE WILD PHASER 2 MID FREQUENCY 1kHz SINEWAVE HIGH FREQUENCY 10kHz SINEWAVE PINK NOISE 20Hz~20kHz AM844D...

  • Page 30: Application

    Combinando el uso de diferentes instrumentos con las funcio- nes especiales de la mezcladora asegurará que su audio se escucha exactamente como usted quiere. 应用 接下来的几页将向您介绍A M系列的应用范例.所举的实例并不能涵盖A M的全部功能,但却可为您安装设备带来一定的参 考价值.正确的连接麦克风,吉它,鼓声产生器,电子琴,以及录音设备,信号处理器,功放,音箱,将为您在现场演出以及不同场 合的表演带来意想不到的效果. AM844D...
  • Page 31 ACTIVOS 均衡器 脚踏开关 MICRÓFONOS 有源音箱 COMPUTADORA PORTÁTIL 麦克风 便携式计算机 REPRODUCTOR DE CD CD 播放器 MÁQUINA DE BATERÍA 鼓声产生器 AUDÍFONOS COMPRESOR / LIMITADOR 耳机 压缩器/限压器 EFECTOS DE COMPRESOR / LIMITADOR GUITARRA 吉它效果器 压缩器/限压器 TECLADO 电子琴 GUITARRA BASS Bass或吉它 GUITARRA 吉它 AM844D...

  • Page 32: Dimension

    DIMENSION DIMENSION 尺寸 measurements are shown in mm/inches Todas las medidas están mostradas en mm/pulgadas. 尺寸是以毫米mm/英寸inch表示。 AM844D...

  • Page 33: Block Diagram

    BLOCK DIAGRAM DIAGRAMA DE BLOQUE 线路图 AM844D...
  • Page 34 Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear. 可 查 询 Phonic地 区 经 销 商 的 联 系 方 mente con Phonic y le ayudaremos a encontrar un You may also contact Phonic directly and 式。您也可直接联系Phonic公司，我...
