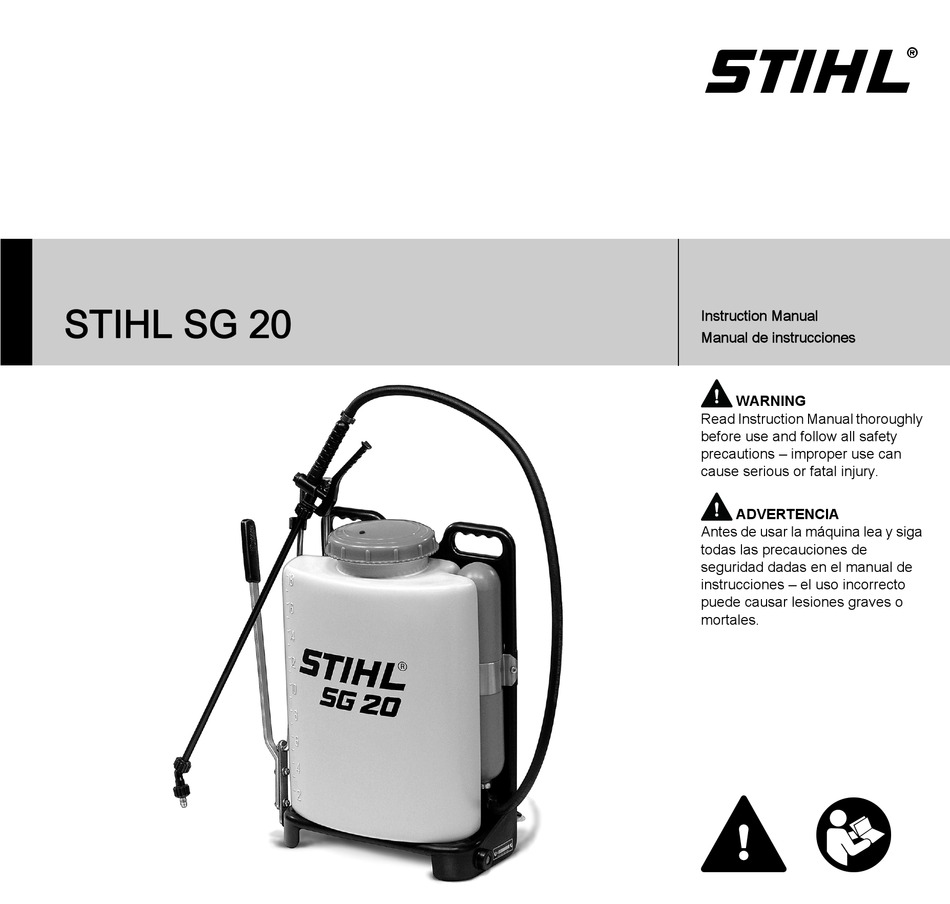

STIHL SG 20
{
Instruction Manual
Manual de instrucciones
WARNING
Read Instruction Manual thoroughly
before use and follow all safety
precautions – improper use can
cause serious or fatal injury.
ADVERTENCIA
Antes de usar la máquina lea y siga
todas las precauciones de
seguridad dadas en el manual de
instrucciones – el uso incorrecto
puede causar lesiones graves o
mortales.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SG 20 and is the answer not in the manual?

Questions and answers

Related Manuals for Stihl SG 20

Summary of Contents for Stihl SG 20

  • Page 1 STIHL SG 20 Instruction Manual Manual de instrucciones WARNING Read Instruction Manual thoroughly before use and follow all safety precautions – improper use can cause serious or fatal injury. ADVERTENCIA Antes de usar la máquina lea y siga todas las precauciones de seguridad dadas en el manual de instrucciones –...
  • Page 2 Instruction Manual 1 - 15 Manual de instrucciones 16 - 31...

  • Page 3: Table Of Contents

    For further Maintenance and Care information you can go to Main Parts www.stihlusa.com. Specifications Contact your STIHL dealer or the STIHL Troubleshooting distributor for your area if you do not Disposal understand any of the instructions in this manual.

  • Page 4: Guide To Using This Manual

    Read in different ways: described in this manual, please contact the instruction manual your STIHL dealer or the STIHL A bullet marks a step or procedure. and the safety precau- distributor for your area for assistance. A description of a step or procedure that tions periodically.
  • Page 5 Be sure that Proper Clothing anyone using it understands the Most of these safety precautions and information contained in this manual. warnings apply to the use of all STIHL WARNING backpack sprayers. Different models To reduce the risk of injury when WARNING may have different parts and controls.
  • Page 6 Pesticides regulated by the EPA, for STIHL or expressly approved by STIHL a wide brim hat or other instance, use signal words to indicate for use with the specific STIHL model suitable head covering. the product’s potential to make you sick. are authorized.
  • Page 7 When filled to the Clean all chemical spills immediately. maximum mark, the tank contains Dispose of any residue in accordance approximately 4.76 gal. (18 l). See the with state or federal laws and Specifications for the exact amount. regulations. SG 20...
  • Page 8 Remember that a sprayer filled with liquid has a significant amount of weight. If you are unfamiliar with the risks Use caution when bending, leaning or associated with the particular chemical walking. at issue, review the product label and/or SG 20...
  • Page 9 Use only identical STIHL replacement spray on or near electri- parts for maintenance and repair. Use of cal installations. non-STIHL parts may result in personal WARNING injury or property damage. After Finishing Work Pay attention to the direction of the wind, Strictly follow the maintenance and i.e., do not work against the wind.

  • Page 10: Assembling The Unit

    Adjust the harness straps so that with clean water to check the sprayer for the backplate fits snugly and leaks – do not use the sprayer if it is Secure the nozzle holder (3) to the securely against your back. leaking. wand (1). SG 20...

  • Page 11: Filling The Container

    – arrow). Pull the ends of the straps downward. Loosening the harness Gasket (2) in the cap (3) must always be well lubricated with grease and in good condition. Lift the tabs of the sliding adjusters. SG 20...

  • Page 12: Spraying

    Allow the unit to dry with the cap removed. Store the unit in a dry place protected from frost. Pull the trigger. Engage the U-clip (3) in direction of the arrow – the trigger is locked. SG 20...

  • Page 13: Maintenance And Care

    Tank, pipe and hose system Clean Tank, pressure vessel, pipe and hose system Visual inspection (condition, leaks) Pump piston Lubricate with oil Gasket in cap Lubricate with grease Vent in cap Clean All accessible screws and nuts Retighten Safety labels Replace SG 20...

  • Page 14: Main Parts

    Stores pressure produced by pump and the pressurized spray solution. Harness. For carrying the sprayer. Spray Gun. Opens and closes the valve. Starts and stops spray jet. Filter in Spray Gun. Helps prevent impurities entering and blocking the nozzle. SG 20...

  • Page 15: Specifications

    = 31 in (80 cm) Holds spray gun when it is not in b = 39 in (1 m) use. Tank capacity: 4.75 gal (18 l) 15. Hand Lever. Weight: 11.5 lbs (5.2 kg) Pump lever for producing spray pressure. SG 20...

  • Page 16: Troubleshooting

    Clean the ball and make sure it moves freely Pumping action produces no pressure No suction Fit new O-ring on piston . Check that balls in the pump housing and properly seated and not sticking STIHL recommends a STIHL servicing dealer. SG 20...

  • Page 17: Disposal

    English Disposal Observe all country-specific waste disposal rules and regulations. STIHL products must not be thrown in the garbage can. Take the product, accessories and packaging to an approved disposal site for environment- friendly recycling. Contact your STIHL servicing dealer for the latest information on waste disposal.
  • Page 18 Especificaciones www.stihlusa.com. Localización de averías Comuníquese con su representante de Desecho STIHL o el distribuidor de STIHL para su zona si no se entiende alguna de las instrucciones dadas en el presente manual. ADVERTENCIA Dado que la pulverizadora es una herramienta para rociar productos químicos, es necesario tomar medidas...

  • Page 19: Acerca De Este Manual De Instrucciones

    Símbolos en el texto Mejoramientos técnicos Es importante que usted Muchas de las instrucciones de uso y La filosofía de STIHL es mejorar lea, comprenda bien y seguridad vienen acompañadas de continuamente todos sus productos. observe las siguientes ilustraciones.
  • Page 20 Pida a su concesionario STIHL que le el pulverizador de mochila frutales y vegetales, en árboles y enseñe el manejo del pulverizador.
  • Page 21 Consulte la etiqueta del producto. La mochila si el mismo está dañado. En inhalación de productos químicos caso de dudas, pida que el venenosos puede causar lesiones concesionario de servicio de STIHL la graves o la muerte. revise. ADVERTENCIA ADVERTENCIA Los pulverizadores de mochila también...
  • Page 22 En caso de contacto inadvertido o la "Atención", "Advertencia" y "Peligro." funcionamiento del pulverizador, siga ingestión de productos químicos o si la Para cada categoría hay ciertas los procedimientos de trabajo normales. ropa ha sido contaminada, detenga el SG 20...
  • Page 23 Nunca use un pulverizador de mochila se la use toda en una sola aplicación, que esté dañado o mal cuidado. ADVERTENCIA sin dejar solución en el recipiente. Ajuste el arnés de transporte de modo correspondiente a su estatura antes de empezar a trabajar. SG 20...
  • Page 24 Siempre limpie el polvo y la tierra del el proceso de aplicación dirige el rocío pulverizador de mochila. en sentido opuesto al operador. SG 20...

  • Page 25: Armado De La Máquina

    ADVERTENCIA Utilice solamente las piezas de repuesto idénticas de STIHL para el mantenimiento y la reparación. El uso de piezas no originales de STIHL puede causar lesiones personales o daños a la propiedad. Siga precisamente las instrucciones de mantenimiento y reparación dadas en la sección correspondiente del manual de...

  • Page 26: Arnés

    – no cómoda contra su espalda. Tire hacia abajo de los extremos de utilice el pulverizador si tiene fugas. las correas. Soltado del arnés Levante las pestañas de los ajustadores deslizantes. SG 20...

  • Page 27: Llenado Del Tanque

    La empaquetadura (2) en la lenta y uniformemente con la pistola tapa (3) siempre debe quedar bien cerrada – se requieren de 8 a 10 lubricada con grasa y en buenas acciones para producir la presión condiciones. necesaria. SG 20...

  • Page 28: Almacenamiento De La Máquina

    Después de terminar el trabajo, limpie el filtro (1) en la pistola rociadora. Permita que la máquina se seque sin la tapa colocada. Almacene la máquina en un lugar seco y protegido contra la congelación. Comprima el gatillo. SG 20...

  • Page 29: Información Para Mantenimiento

    Inspección visual (condición general, fugas) tubería y manguera Embolo de bomba Lubricar con aceite Empaquetadura en la tapa Lubricar con grasa Orificio en la tapa Limpiar Todos los tornillos y tuercas accesibles Volver a apretar Etiquetas de seguridad Reemplazar SG 20...

  • Page 30: Componentes Importantes

    Arnés. Para portar el pulverizador. Pistola rociadora. Abre y cierra la válvula. Inicia y para el chorro. Filtro en la pistola rociadora. Ayuda a evitar que las impurezas entren a la boquilla y bloqueen la misma. SG 20...

  • Page 31: Especificaciones

    = 1 m (39 pulg) 14. Retenedor. Capacidad del 18 l (4,75 gal) Aloja la pistola rociadora cuando no tanque: está en uso. Peso: 5,2 kg (11,5 lb) 15. Palanca de mano. Palanca de la bomba para producir la presión de pulverización. SG 20...

  • Page 32: Localización De Averías

    No hay aspiración Coloque un anillo "O" nuevo en el émbolo presión . Verifique que las bolas de la caja de al bomba estén debidamente asentadas y no se peguen STIHL recomienda acudir a un concesionario STIHL para servicio. SG 20...

  • Page 33: Desecho

    Respete todas las leyes y los reglamentos sobre eliminación de desechos que correspondan a su país. No se debe botar los aparatos STIHL en el basurero. Lleve el producto, los accesorios y el embalaje a un vertedero autorizado para reciclarlos y contribuir al cuidado del medio ambiente.
  • Page 34 / EE.UU SG 20...
