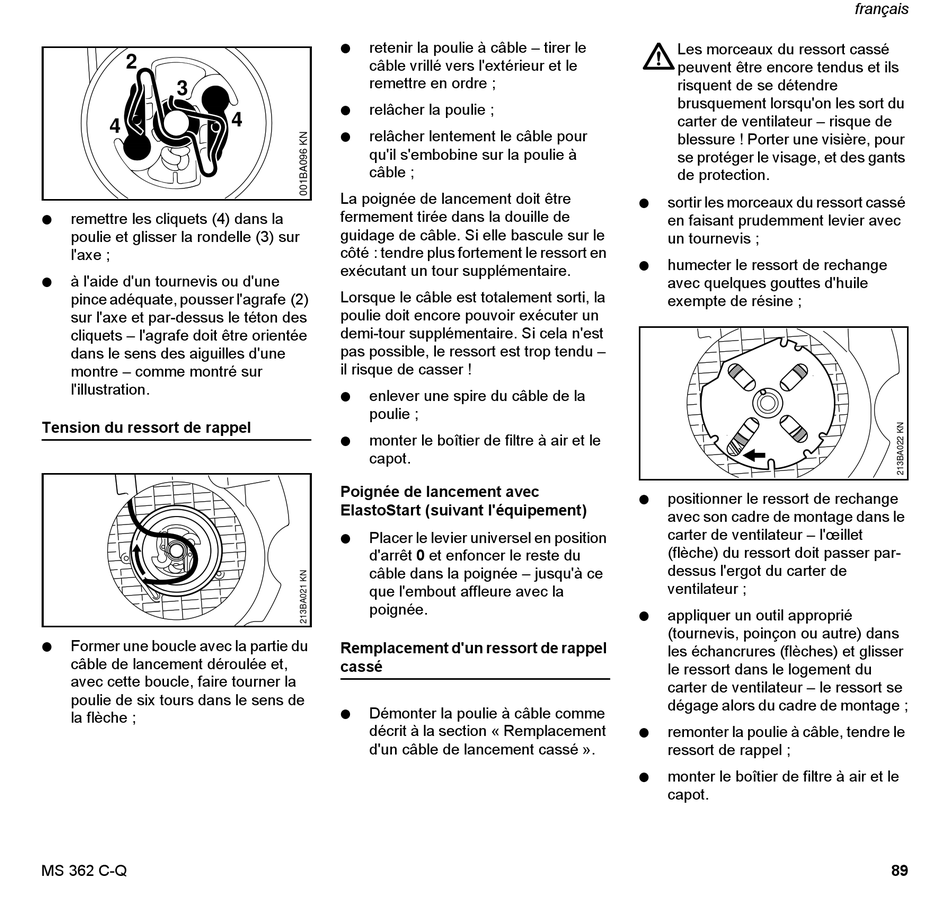

Stihl MS 362 C-Q Instruction Manual page 91

2
3
4
N remettre les cliquets (4) dans la
poulie et glisser la rondelle (3) sur
l'axe ;
N à l'aide d'un tournevis ou d'une
pince adéquate, pousser l'agrafe (2)
sur l'axe et par-dessus le téton des
cliquets – l'agrafe doit être orientée
dans le sens des aiguilles d'une
montre – comme montré sur
l'illustration.
Tension du ressort de rappel
N Former une boucle avec la partie du
câble de lancement déroulée et,
avec cette boucle, faire tourner la
poulie de six tours dans le sens de
la flèche ;
MS 362 C-Q
N
retenir la poulie à câble – tirer le
câble vrillé vers l'extérieur et le
remettre en ordre ;
N relâcher la poulie ;
4
N relâcher lentement le câble pour
qu'il s'embobine sur la poulie à
câble ;
La poignée de lancement doit être
fermement tirée dans la douille de
guidage de câble. Si elle bascule sur le
côté : tendre plus fortement le ressort en
exécutant un tour supplémentaire.
Lorsque le câble est totalement sorti, la
poulie doit encore pouvoir exécuter un
demi-tour supplémentaire. Si cela n'est
pas possible, le ressort est trop tendu –
il risque de casser !
N
enlever une spire du câble de la
poulie ;
N monter le boîtier de filtre à air et le
capot.
Poignée de lancement avec
ElastoStart (suivant l'équipement)
N Placer le levier universel en position
d'arrêt 0 et enfoncer le reste du
câble dans la poignée – jusqu'à ce
que l'embout affleure avec la
poignée.
Remplacement d'un ressort de rappel
cassé
N Démonter la poulie à câble comme
décrit à la section « Remplacement
d'un câble de lancement cassé ».
Les morceaux du ressort cassé
peuvent être encore tendus et ils
risquent de se détendre
brusquement lorsqu'on les sort du
carter de ventilateur – risque de
blessure ! Porter une visière, pour
se protéger le visage, et des gants
de protection.
N sortir les morceaux du ressort cassé
en faisant prudemment levier avec
un tournevis ;
N
humecter le ressort de rechange
avec quelques gouttes d'huile
exempte de résine ;
N positionner le ressort de rechange
avec son cadre de montage dans le
carter de ventilateur – l'œillet
(flèche) du ressort doit passer par-
dessus l'ergot du carter de
ventilateur ;
N appliquer un outil approprié
(tournevis, poinçon ou autre) dans
les échancrures (flèches) et glisser
le ressort dans le logement du
carter de ventilateur – le ressort se
dégage alors du cadre de montage ;
N remonter la poulie à câble, tendre le
ressort de rappel ;
N monter le boîtier de filtre à air et le
capot.
français
89
