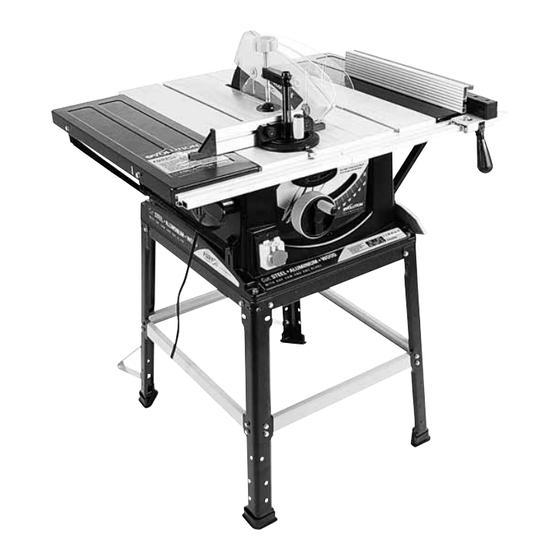

Evolution FURY5 Original Instructions Manual

Hide thumbs Also See for FURY5:

Advertisement

Quick Links

Download this manual
FURY5
Original Instructions
Written in UK English
V1
Date Published: 18 / 09 / 2013
EN
DE
FR
JP
NL
TR

Advertisement

loading
Need help?

Need help?

Do you have a question about the FURY5 and is the answer not in the manual?

Questions and answers

Related Manuals for Evolution FURY5

Summary of Contents for Evolution FURY5

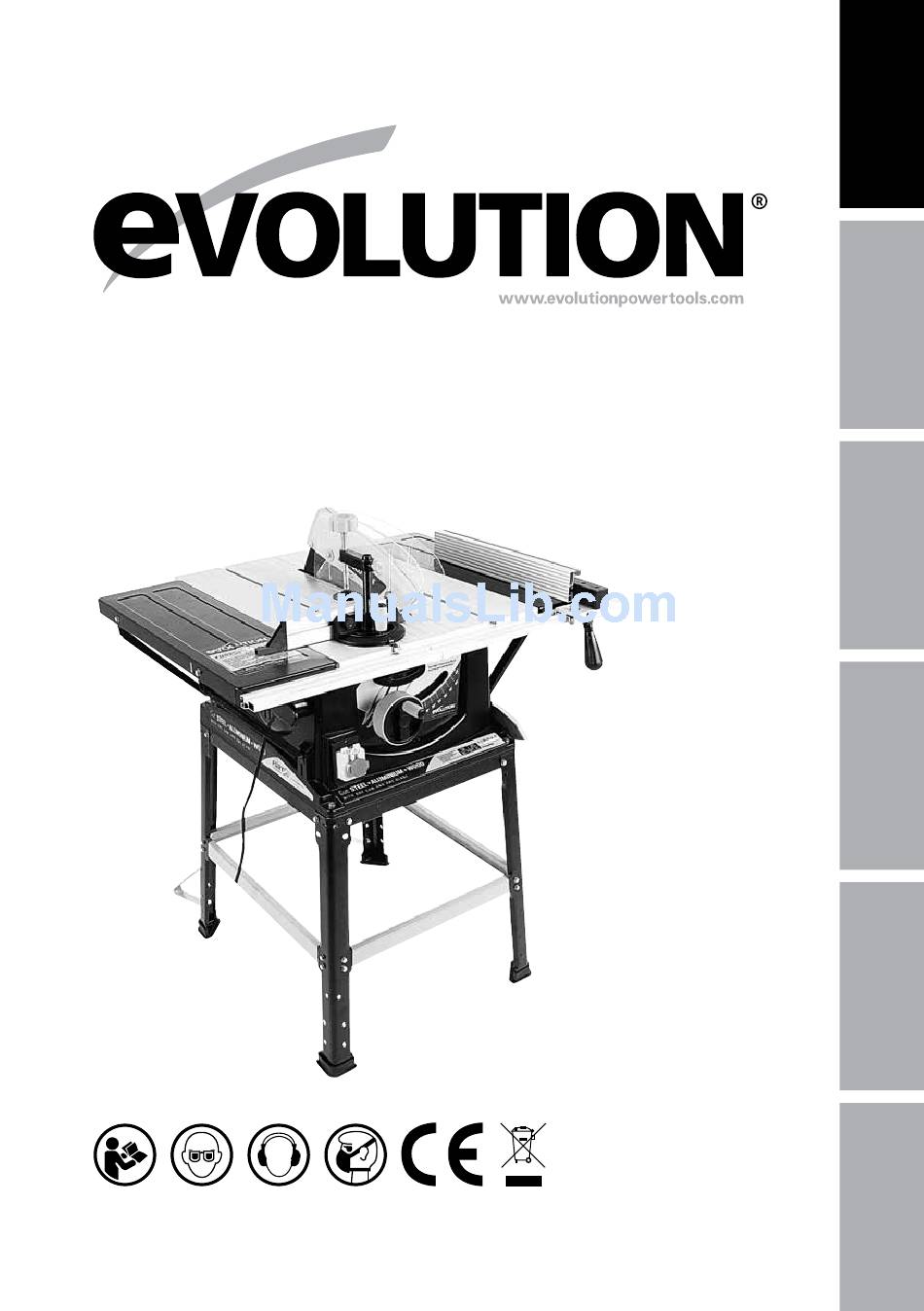

  • Page 1 FURY5 Original Instructions Written in UK English Date Published: 18 / 09 / 2013...
  • Page 2 ®...
  • Page 3 日本語 取扱説明書　...
  • Page 4 www.evolutionpowertools.com 目次 English Page 2 Deutsch Seite 30 Français Page 60 日本語 ページ 90 Nederlands Pagina 124 Türk Sayfa 156 はじめに メーカー保証 製品仕様 振動 用途 禁止用途 安全上のご注意 電気的安全性 屋外で使用するとき 一般安全規則 安全上のご注意 補足 さあ、 始めよう 開梱 各部の名称 分解図 組立と準備 操作方法 保守と点検 環境保護...
  • Page 5 www.evolutionpowertools.com 重要 メーカー1年保証 このたびは、 エボリューション万能切断機 製品の仕様および外観は、 改良のためお をお買い求めいただき、 誠にありがとうご 断りなく変更することがあります。 メー ざいます。 安全に能率よくお使いいただく カー保証適用の条件および登録方法に ために、 ご使用前に、 この取扱説明書を ついては、 別紙リーフレットをご参照く 最後までお読みください。 使用上の注意 ださい。 事項、 本機の性能、 使用方法など十分に エボリューションパワーツールは、 ご購入 ご理解のうえで、 正しくご使用くださいま いただきました製品に工場製造上の欠陥 すようお願いいたします。 正常に動作しな または材質の欠陥が認められた場合は、 ご い場合、 部品ご入用、 その他取扱い上ご不 購入日より1年間無償でその部品の交換ま 明な点がございましたら、 ご遠慮なくお買 たは修理を行います。...
  • Page 6 www.evolutionpowertools.com 仕様 仕様明細 最大切り込み深さ （直角時） 73mm 最大切り込み深さ （傾斜45度時） 54mm モーター消費電力 （100V 50/60Hz） 1500W 無負荷速度 2500min 万能切断チップソー寸法 外径 255mm 穴径 25.4mm 歯数 最大回転数 2750min 刃厚 質量 25kg 騒音および振動データ 音圧　LPA 93 dB (A) K = 3 dB(A) 音響出力レベル　LWA 104.3 dB (A) K = 3 dB(A) 振動レベル...
  • Page 7 www.evolutionpowertools.com 及び代理人はいずれも、 適合性について口 c. 以下に挙げることは、 振動レベルの 頭で意思表示を行う、 もしくは前述の売買 低減に役立ち、 振動傷害予防に役立ちま 条件を放棄する権限を有せず、 当社に拘束 す。　 力を持たないものとします。 　 取り扱い方 メーカー保証についてのご質問は、 当社お • 電動工具は注意深く手入れをしてくだ 客様相談センターまでお問合せください。 さい。 安全に能率よく作業していただ くために， 刃物類は常に手入れをし、 www.evolutionpowertools.com よく切れる状態を保ってください。 • 電動工具に無理な力をかけないでく ださい。 安全に能率よく作業するため (1.7) 振動 に、 電動工具の能力に合った速さで 作業してく ださい。 警告：振動工具を使用する作業者は、 手腕 • 無理な姿勢で作業をしないでくださ を介して伝わる高レベルの振動に長時間...
  • Page 8 www.evolutionpowertools.com (1.8) 用途 表示・図記号 警告：本機は万能切断卓上マルノコです。 エボリューション純正刃物 （専用チップソ 警告 銘板ラベルが読みにく くなったり剥 ー） をお使いください。 専用ダイヤモンドホ がれている電動工具は使用しないでくださ イール （別売） に刃を付け替えていただく い。 交換用ラベルが必要な場合は、 当社お と、 タイル材 ・ 石材などの切断も行えます。 客様相談センターまでご連絡ください。 切断適合材料　 注記 取扱説明書または銘板ラベルには、 木材 (一般木材、 MDF、 コンパネ、 合板、 ハ 一般的に下記の表示・図記号が使用され ードボードなど) ています。 アルミ 軟鋼 3mm厚まで （アングル、 Cチャンネ ル、...
  • Page 9 www.evolutionpowertools.com 次に示す安全上の注意事項における 「電動 (1.15) 工具」 という用語は、 電源式 （コード付き） 屋外で使用時のご注意 電動工具または電池式 （コードレス） 電動 工具を示します。 警告：電動工具は、 雨の中で使用したり、 湿った、 または、 ぬれた場所で使用しない でください。 電動工具を湿気の多い場所に (2.2) 置かないでください。 明るく清潔で、 乾い 1. 一般安全規則　 た場所で作業してください。 湿った場所で [作業場] 電動工具を使用する場合は、 定格感度電 a. 作業場は整理整頓して、 十分な照明を 確保してください。 散らかった暗い場所は 流 30 mA 以下の漏電遮断器 (RCD) で 保護された電源を使用してください。...
  • Page 10 www.evolutionpowertools.com d. コードを乱暴に扱わないでください。 d. 電動工具の電源を入れる前に、 調整キ ーまたはレンチをはずしてください。 電動 電動工具を移動させたり、 引っ張ったり、 工具の回転部分にレンチまたはキーをつけ または電源プラグを抜くためにコードを 利用しないでください。 コードは、 熱、 油、 たままにしておくと、 人身事故を招くおそ 角のとがったところ、 または動く ものから離 れがあります。 しておいてください。 コードが損傷すると、 e. 無理な姿勢で作業しないでください。 感電のリスクが増大します。 常に適切な足場とバランスを維持してく ださい。 これによって、 予期しない状況で e. 電動工具を屋外で使用するときは、 屋 も電動工具をより適切に操作することが 外の使用に適した延長コードを使用して ください。 屋外の使用に適したコードを使 できます。 用すれば、 感電のリスクが低減されます。 f.
  • Page 11 www.evolutionpowertools.com 工具を不意に始動させるリスクが低減さ ください。 塗料の粉じんが手や衣服に付着 れます。 した場合に、 誤って鉛成分が口から体内に 入る恐れがあります。 たとえ少量であって d. 使用しない電動工具は、 子どもの手 も神経障害の原因となることがあります。 の届かないところに保管し、 電動工具に 小さな子どもや胎児は特に影響を受けや 不慣れな人や取扱説明書を読んでいない すいので十分注意が必要です。 人には電動工具を使用させないでくださ い。 電動工具を扱いなれていない人に渡す と危険です。 (2.8) 警告：MDF （繊維板） からの粉じんは吸い e. 電動工具の保守・点検を行ってくださ 込むと人体に有害です。 作業時には、 集じ い。 電動工具の動作に影響のある可動部 ん機の使用およびフィルタ交換可能のフェ 分の芯ずれや癒着、 部品の破損およびそ の他の状態を点検してください。 異常があ イスマスク着用をおすすめします。 る場合は、 使用する前に修理を受けてくだ さい。...
  • Page 12 www.evolutionpowertools.com 破損または変形しているノコ刃を使用し 移動・運搬する場合は、 ヘッド部の位置を ないでください。 欠けた刃が飛んで作業者 下限まで下げて固定ピンできちんと固定し や近くにいる第三者がけがを負う恐れが てください。 本機を持ち上げる際は、 ベー あります。 ス両側のくぼみに手をかけて持ち上げてく 高速鋼 （HSS、 ハイス） ノコ刃は使用しな ださい。 絶対に安全カバーなどを持って無 いでください。 理に持ち上げないでください。 刃口板が損傷または磨耗している場合は、 毎回使用前に、 電源プラグをコンセントにつ 交換してください。 純正部品をご使用くだ なぐ前に、 安全カバーに損傷がないか、 正常 さい。 に円滑に作動するか確認してください。 作業台の上や床面が切れ端、 切粉などで散 らかっていないように心がけてください。 (3.6) 安全保護具 ノコ刃の最高回転数が本機の無負荷回 騒音の大きい作業では、 耳栓、 耳覆い （イ 転数を上回っていることを確認してくださ...
  • Page 13 www.evolutionpowertools.com 工具本体を傾斜のない平坦な場所に据え付 • 絶対に、 電源コード持ってマルノコを運 けてください。 常に、 本体が安定した状態で 搬しないでください。 絶縁部が損傷した あること確認しながら作業してください。 り、 コード内部が断線し、 火災、 感電の 原因になります。 工具本体をコンパネなどの板、 作業台また • 運搬する場合は、 不意に可動部が動くこ は専用スタンドに据え付けて使用すること とを避けるために、 スライド軸固定ノブ、 ができます。 詳細は取扱説明書の該当ペー ターンベース固定ノブ、 傾斜角度調整レ ジを参照してください。 バーを締めておきます。 ヘッド部を固定 するためにハンドルを押し下げ、 固定ピ 長尺材または幅広材を切断するときは、 材 ンを奥までしっかりとさし込んでくださ 料が安定するように端部を補助ローラーな い。 どで支えてください。 警告：安全カバーを取り外したり、 ブレー ドガードに収納した状態で固定したりしな...
  • Page 14 www.evolutionpowertools.com (4.1) (4.2) さあ、 始めよう – 開梱 標準付属品 エクステンションテー ブル （拡張テー ブル） 注意：部品の中には尖った形状のものがあ ります。 開梱時にはけがをしないようにご ×２ 注意ください。 本製品は重量がありますの エクステンションテー ブル用サポート支 で、 移動や運搬、 組み立ての際は補助を求 柱 ×４ めてください。 ノコ刃交換用用具 ×２ マイターゲージ （角度調節定規付） ×１ 開梱後に部品数量を確認してください。 付 縦型固定クランプ ×１ 属品がすべてそろっていることを確認して 調整式リップフェンス （拡大鏡付） ×１ ください。 後方安定補助脚...
  • Page 15 www.evolutionpowertools.com 各部の名称 ON/OFF スイッチ 縦型固定クランプ ノコ刃 （チップソー） 10 ノコ刃高さ調整ハンドル 割刃 （ライビングナイフ) 11 ノコ刃角度調整ロック解除レバー 保護カバー 12． ノコ刃角度調整用ホイール リップフェンス （平行定規） 13 プッシュスティック （押し棒） リップフェンス固定レバー 14 後方補強ブレース リップフェンス拡大鏡 スライド式マイター フェンス （角度定規付）...
  • Page 16 www.evolutionpowertools.com 同梱部品 ・ 工具　 （本機をダンボールから出しますと写真のような部品、 工具から構成さ れていますので確認してください。 ） 1. 組立用金具各セット 4. その他－マイターゲージ （角度定規） 、 リ 2. 脚部 各部品 ップフェンス （平行定規） 、 保護カバー、 フェ 3. 拡張テー ブル ンスレール 1a. ネジ、 連結金具、 ノコ刃交換用用具 1b. 各ネジ一覧 2. 脚部 各部品 3. 拡張テー ブル 4. その他－マイターゲージ （角度定規） 、 リップフェンス...
  • Page 17 www.evolutionpowertools.com 組み立て方法 　 《本機の組立ては、 次の手順で行ってください。 》 1. テーブル脚部の組み立て方 テー ブル脚部品として、 脚部4本、 ラバー フット4個、 横材8 本、 後部補強ブレース2個が入っ ています。 （ 図1参照） 黒色 の横材は脚部に、 緑色の横材は脚の中間部に取り付けら れます。 横材はそれぞれ2本組で、 黒 ・ 緑 （長） 各2本、 黒 ・ 緑 （ 短） が各2本あります。 図1 組立て始める前に、 部品を確認してください。 脚部を構成する各部品 1. 各脚にラバー フットを取り付けます。 脚下部にある金属 製の２つのツメをラバー...
  • Page 18 www.evolutionpowertools.com 図4a 図4b 図4c 図4d 脚部くみ上げ過程 ボルトを通しての足組作業 3. もう一組を同様に組み立てます。 4. 組み立てた二組をつなぎ合わせるように、 残りの横材 （ 黒色2本、 緑色2本） をそれぞれ取り付けると、 長方形のテー ブル脚部が組みあがります。 (図4a,4b参照) 黒色の横材を取り付けるとき、 上部の取り付け穴がずれ ないように、 きちんと合わせてください。 本体取付け用ボ ルトを差し込んで固定し調整すると、 穴位置がうまく合い ます。 （ 前面 6mm径×30mm、 背面 6mm径×55mm） (図 4c,4d参照) 図5 5. 補強ブレースを脚部の背面側にそれぞれ取り付けてく 補強ブレース取り付け ださい。 この部品を付けることで本体が安定し、 作業者の 安全性が高まります。...
  • Page 19 www.evolutionpowertools.com 2. 脚部に本体を取り付けます。 (注)本体は重量があるため、 取り付ける際に本体を持ち上 げるときには、 ２人以上で作業することをお勧めします。 付属しているボルト4本、 ワッシャー、 ナットを使用して、 本 体を脚部に取り付けます。 本体が正しい向きであることを 確認してください。 四方の本体取付け用穴にボルトを差し 込み、 本体と脚部を固定するためにしっかりと締め付けて ください。 （ 前面 6mm径×30mm、 背面 6mm径×55mm） （図7参照） 図7 脚部に本体を取り付ける。 前面 3. エクステンションテーブル　 （拡張テーブル） と背面の取り付け位置。 (注)スチール製拡張テー ブルは、 左右同じ形状です。 1つ穴 がある面がテー ブルソー前面にくるようにしてください。 （ 図8参照） 1. 6mm六角ボルト、 ワッシャー、 ナットを使っ て、 テー ブル サポートを拡張テー...
  • Page 20 www.evolutionpowertools.com 2. テー ブル左右両方の側面にキャプティブナットが組み込 まれています。 拡張テー ブルを （1つ穴がある面がテー ブル ソー前面にくる向きに） 5mm径穴付ネジとワッシャーを使 っ て、 テー ブル面に取り付けてください。 （ 図10参照） 3. 本体テー ブルと拡張テー ブルの接続部が水平で同じ高 さになるようにしてください。 （図11参照） 5mm径穴付ネ ジをしっかりと締め付けてください。 図10 4. 直線定規などを横に渡して、 本体テー ブルと拡張テー ブ エクステンションテーブル本体 ルの面が揃っ ていることを確認しながら、 テー ブルサポート に取り付け を本体側面に位置合わせします。 六角セルフタッピングネ ジを使っ て、 タレット （本体側面溝） にねじ込んで締め付け ます。...
  • Page 21 www.evolutionpowertools.com 4. リップフェンスの組立て方 リップフェンスのガイドには、 調整可能なアルミ製プレー トがついています。 通常の使用では、 このアルミ製プレート は、 リップフェンスのスチール製キャリア （角棒主軸） に垂 直方向に、 キャリアの左手側に取り付けて使用します。 （図 14参照） 1. 2本の6mm径×60mmドームヘッド ・ コーチボルトをキ ャリアの左側から穴に通して差し込んでください。 （ 図15 図14 参照） リップフェンス 2. ワッシャーと緑のつまみネジ部品をキャリアの右側に来 るように付けてください。 3. アルミ製プレートの溝にボルト頭を入れて、 スライドさ せて差し込んでください。 4. つまみネジ2本を締め付けてください。 (注)リップフェンス ・ クランプの拡大鏡が隠れないように取 り付けてください。 5. フェンスレール 図15 フェンスレールは、...
  • Page 22 www.evolutionpowertools.com 1. フェンスレールを本体前面に取り付けます。 2. ボルト6本をぞれぞれの穴の位置に合わせてください。 （ 左右拡張テー ブルに各1箇所、 アルミ製中央テー ブルに4箇 所あります。 ） （図18参照） 3. ワッシャーと6mm径ナットを使っ て、 フェンスレールを 本体に固定してください。 締め付けは工具をもちいず手締 図18 めしてください （仮止め状態） 。 フェンスレールを調整する リップフェンス ・ フェンスレール調整のしかた (注)以下の作業は、 電気工具を主電源に接続していない状 態で行っ てください。 リップフェンスは、 正確に数値を読み取るために、 正しい 位置に設置する必要があります。 フェンスレールの調整をする前にリップフェンスの調整を 行ってください。 図19 リップフェンス調整 6. リップフェンスの位置を点検 ・ 調整する フェンスレール...
  • Page 23 www.evolutionpowertools.com 7.フェンスレールの調整 ・ 固定 本体にフェンスレールを取り付けます。 （ 図21参照） 1. リップフェンスの位置を、 フェンスレール上でノコ刃の 右手側まで動かしてください。 2. ノコ刃を上げてください。 （ 19Ｐ操作方法2を参照） 図21 3. リップフェンスを、 上げたノコ刃に触れる位置までフェ 本体にフェンスレールを取り付 ンスレールに沿っ てスライドさせてください。 （ 図22参照） ける 4. リップフェンス拡大鏡をのぞきながら、 目盛りの 「0」 位 置が拡大鏡の基準線に （図23参照） 一致するまで、 フェンス レールを左右にゆっく りと動かしてください。 5. 調整が済んだら、 フェンスレールの6本のナットをしっか りと締め付けてください。 6.
  • Page 24 www.evolutionpowertools.com 縦型固定クランプを取り付けるときには、 軸部分をマイタ ーゲージの軸受けに差し込み、 固定ネジ （3ｍｍ×7ｍｍネ ジ頭無） を締めてください。 （ 図25a 図25b参照） 固定ネジ を締めるときや緩めるときには、 マイターゲージのフェイス プレートを取り外してから行っ てください。 9. 保護カバー 図25a 割刃には、 必ず保護カバーを装着してください。 保護カバ マイターゲージ （縦型固定クラ ー上部に沿っ て入っ ている溝は、 ノコ刃の切断ラインを示 ンプを装着した状態） しています。 さらに、 保護カバーに描かれているグラフィッ クが、 ノコ刃の切断ラインを見極めるガイドとして機能し ます。 (注)保護カバーを取り付けるときには、 必ずコンセントを 抜き、 スイ ッチを押しても、 モーターが回転しないことを確 認してから行っ...
  • Page 25 www.evolutionpowertools.com (注) 傾斜切断、 角度切断、 複合角度切断をするときの保護カ バー 傾斜切断、 角度切断、 複合角度切断をするときには、 左側も しくは両側の側面カバーを取り外すことが必要になります。 （図27b参照） 図27a プラスドライバーで緩めて側面カバーが取り付けられてい ノコ刃は垂直位置で、 側面カバ るネジとワッシャーを外してください。 ー （半透明のサイドガード） が 取り外した側面カバー、 ネジ、 ワッシャーは紛失することが テーブルに接触している状態 ないように保管しておいてください。 保護カバーは、 位置決めピンを割刃にネジで留めて、 確実 に取り付けて使用してください。 保護カバーの位置は、 刃先 ができるだけむき出しにならないようノコ刃を覆い、 切断 する材料が下をちょうど通るのが適当です。 傾斜切断、 角度 切断、 複合角度切断を終えたら、 保護カバーを元の状態に 取り付けなおしてください。 保護カバーが円滑に動くことを 図27b 再度確認してください。...
  • Page 26 www.evolutionpowertools.com (注)本機を始動する前に、 必ず安全上の指示事項を全て 確認してください。 2. ノコ刃の高さを変える (注)ノコ刃の高さを調節するときは、 必ず本機の電源が入 っ ていないこと、 ノコ刃が停止していることを確認してから 作業してください。 昇降用ハンドル （ノコ刃高さ調整ハンドル） を回して、 ノコ刃 図29 ノコ刃昇降ハンドル　 の高さを変えます。 ノコ刃を下げるには、 ハンドルを時計回 りに回してください。 ノコ刃を上げるには、 ハンドルを反時 計回りに回してください。 （ 図29参照） 3. ノコ刃を傾斜させる ノコ刃は、 左45度まで傾斜させることができます。 ノコ刃を 傾斜させるには、 傾斜ロックレバーを解除し、 必要な傾斜角 度になるまで角度調整用ホイールを回転させます。 図30a 傾斜角度が決まったら、 傾斜ロックレバーを締め付けてし ノコ刃傾斜ロックレバー っかりと固定してください。...
  • Page 27 www.evolutionpowertools.com (注)リップフェンスをノコ刃の左手側で使用する場合に は、 アルミ製部材がキャリア （スチール箱型部分黒色） の右 手側にくるように組みなおします。 つまみネジを緩め、 アルミ製部材を抜き取り、 ボルトとワッ シャーを一旦取り外します。 ボルトを反対面から差し込み、 ワッシャーとつまみネジで固定します。 スチール箱型部分 の右手側に付け直します。 （ 図32参照） 上述の手順で位置 を調整して使用してください。 図32 ノコ刃左手側に設置したリップ 右手側で使用する場合には、 元の状態に組みなおしてくだ フェンス さい。 5. マイターゲージ マイターゲージは、 テー ブルの左右どちら側でも使用するこ とができます。 テー ブル面の逆T字型スロットにはめ込み、 スライドさせて使用します。 垂直ハンドルを反時計回りに回すと、 マイターゲージのロッ クが解除しますので、 角度を調整してください。 好みの角度 図33 に合わせたら、...
  • Page 28 www.evolutionpowertools.com 6. 縦型固定クランプ 薄いシート状の材料や薄肉箱型の材料 （鋼鉄は3mm厚ま で） を切断する場合には、 縦型固定クランプを使うことがで きます。 （ 図35参照） 調整用ハンドルとノブを使っ て適切な 位置に装着します。 (注)縦型固定クランプのヘッド部分が、 切断する材料を触 れるか触れない程度に調整します。 縦型固定クランプで切 図34 マイターゲージ （縦型固定クラ 断する材料を軽く挟んで押さえてから、 ヘッド部分を4分の ンプを装着した状態） 1から2分の1程度回して戻すと、 うまく調整できます。 テーブルソー基本操作方法 (注)必ずリップフェンスやマイターゲージを使っ て、 材料を 固定させて切断作業を行っ てください。 フリーハンドでは絶 対に行わないでください。 ノコ刃が噛み込んだり、 キックバ ックが起こる危険性を軽減するために、 常にガイドやフェ 図35 ンスを正しく使っ てください。 ノコ刃の高さは、 切断する材 集塵機を粉塵排出口に取り付け...
  • Page 29 www.evolutionpowertools.com 2. 角度横切り 角度横切りとは、 直角以外の角度切りができる切断方法で す。 マイターゲージで角度を設定し、 固定してから、 上述の 手順に従っ て横切りをします。 3. 傾斜横切り 傾斜横切りは、 横切りと手順は同様ですが、 ノコ刃を傾斜 させて切断する方法です。 上述のようにノコ刃を好みの角 図37 度に傾斜させたら、 しっかりと固定されていることを確認 傾斜横切り してください。 マイターゲージを0度 （直角） に設定し、 フェ イスプレートがノコ刃に接触しない位置に調整してくださ い。 マイターゲージに切断する材料をあてて切断します。 （ 図37参照） 4. 複合角度切断 複合角度切断とは、 角度切断と傾斜切断を合わせた切断 方法です。 マイターゲージとノコ刃傾斜を好みの角度に調整します。 図38 それぞれしっかりと固定してください。 複合角度切断...
  • Page 30 www.evolutionpowertools.com マイターゲージは縦切りでは必要ありませんので、 必要時 に備えてきちんと保管しておいてください。 マイ ターゲージとリップフェンスを基準にして切断していき ます。 左手で加工材をマイ ターゲージに押し当てて ください。 加工材をノコ刃へとゆっく りと送り出して切断します。 ノコ 刃右手側で、 加工材を右手で補助します。 必要な場合はプ ッシュスティック （押し棒） を使用してください。 （注） リップフェンスがノコ刃に対して平行に調整され、 し っかり固定されていることを確認してから、 切断作業を行 図41 っ てください。 プッシュスティック使用例 割刃がノコ刃に揃っ ていることを確認してください。 小さい部分を切断する場合には、 プッシュスティックを使 い、 指をノコ刃に近づけすぎることがないように安全に作 業してください。 300mm以下の加工材には、 必ずプッシュ スティックを使用してください。 （ 図41参照） 長尺...
  • Page 31 www.evolutionpowertools.com 保守・点検 （注） 点検 ・ 手入れの際は、 必ず本体のスイ ッチを切り、 電 源プラグをコンセントから抜いてください。 ノコ刃 （チップソー） の交換 （注） ノコ刃を交換するときには、 保護手袋を着用すること 図43 を推奨します。 アクセス板を外している様子 1. 電源プラグをコンセントから抜いてください。 2. 保護カバーを取り外します。 （ 組立方法7参照） 3. テー ブルのアクセス板両端にある皿ネジを取り外して、 アクセス板を外します。 取り外したアクセス板と皿ネジは、 紛失しないようにきちん と保管しておいてください。 （ 図43参照） 4. ノコ刃を上限位置まで上げます。 5. 付属している2種類のノコ刃交換用ツールを使用しま す。 一方はモーター軸を押さえるためのもので、 もう一方 図44 は、...
  • Page 32 www.evolutionpowertools.com プラスチック部分を清掃する際に、 シンナーなど有機溶剤 は絶対に使用しないでください。 （ 本体をいためます。 ） 水 で浸した柔らかい布でふき取っ てください。 割刃 （ライビングナイフ） の交換 1. 電源プラグをコンセントから抜いてください。 2. 保護カバーを取り外します。 （ 組立方法7参照） 3. テー ブルのアクセス板両端にある皿ネジを取り外して、 アクセス板を外します。 取り外したアクセス板と皿ネジは、 紛失しないようにきちん と保管しておいてください。 図45 4. ノコ刃を上限位置まで上げます。 割刃を固定しているナット 5. 割刃を固定しているナット （図45参照） を緩めてくださ い。 ナット ・ ワッシャー ・ 割刃留めプレート ・ 割刃の順に取り 外してください。...
  • Page 33 www.evolutionpowertools.com プッシュスティック 本機には、 プラスチック製プッシュスティックが付属してい ます。 本体の右側に専用の収納場所が設けられています。 （ 図47参照） プッシュスティックは、 使用しないときにはここ に収納してください。 （注） プッシュスティックが破損した場合には、 新しいもの と交換してください。 プッシュスティックを自作する場合に は、 本機に付属しているプッシュスティックと同じ形状に作 図47 ることを推奨します。 交換用プッシュスティックは、 当社営 プッシュスティック収納場所 業所へご注文いただけます。 ノコ刃収納場所 ノコ刃収納場所は、 本体背面に設けられています。 （ 図48 参照） 中央部のハンドナットを外し、 交換用ノコ刃 （チップ ソー） を、 径25.4mmの金属製フランジに付けます。 中央の ハンドナットでノコ刃を固定してください。 地球環境への配慮 図48 ノコ刃収納場所...
  • Page 34 www.evolutionpowertools.com 保証書 保証期間内に取扱説明書等の注意書きにしたがっ て正常な使用状態で使用していて故障し た場合には、 お買い上げの販売店に本書をご提示の上、 修理をご依頼下さい 255mm万能切断テー ブルソー お買い上げ日 平成　　　年　　　月　　　日 保証期間 1年 お客様記入欄* ご住所 ご芳名 電話 販売店 （注） *印欄に記入のない場合は無効となりますので必ずご確認下さい。 1. 保証期間内でも次のような場合には 「有料修理」 となります。 1） 使用上の誤り、 または改造や不当な修理による故障または損傷。 2） お買上げ後の落下、 引越し、 輸送等による故障または損傷。 3） 火災、 地震、 水害、 落雷その他の天災地変、 公害や異常電圧による故障または損傷。 4） 車輌、 船舶に搭載して使用された場合に生じた故障および損傷。 5）...
  • Page 35 www.evolutionpowertools.com...
  • Page 36 Evolution Power Tools Ltd Evolution Power Tools LLC Venture One 8363 Research Drive Longacre Close Davenport Holbrook Industrial Estate Iowa Sheffield 52806 S20 3FR +44 (0)114 251 1022 866-EVO-TOOL エボリューション Evolution Power Tools Ltd パワーツール株式会社 61 Avenue Lafontaine 〒544-0031 33560 大阪府大阪市生野区...
