INSTRUCTION MANUAL

DM-300 • DM-310
DM-330 • DM-350
Digital Multimeters
52021954
Read and understand all of the instructions
and safety information in this manual before
operating or servicing this tool.
© 2005 Greenlee Textron Inc.
English ............ 1–26
Français ......... 27–52
Italiano ........... 53–78
Deutsch ........ 79–104
Español ....... 105–130
Português ..... 131–156
Nederlands ... 157–182
8/05

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DM-300 and is the answer not in the manual?

Questions and answers

Related Manuals for Greenlee DM-300

Summary of Contents for Greenlee DM-300

  • Page 1: Instruction Manual

    Português ..131–156 Nederlands ... 157–182 DM-300 • DM-310 DM-330 • DM-350 Digital Multimeters Read and understand all of the instructions and safety information in this manual before operating or servicing this tool. 52021954 © 2005 Greenlee Textron Inc. 8/05...

  • Page 2: Purpose Of This Manual

    Safety Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool.

  • Page 3: Important Safety Information

    DM-300 • DM-310 • DM-330 • DM-350 Important Safety Information SAFETY ALERT SYMBOL This symbol is used to call your attention to hazards or unsafe practices which could result in an injury or property damage. The signal word, defined below, indicates the severity of the hazard. The message after the signal word provides information for preventing or avoiding the hazard.
  • Page 4 Important Safety Information Electric shock hazard: Contact with live circuits could result in severe injury or death. Electric shock and fire hazard: • Do not expose this unit to rain or moisture. • Do not use the unit if it is wet or damaged. •...
  • Page 5 DM-300 • DM-310 • DM-330 • DM-350 Important Safety Information Electric shock hazard: • Do not operate with the case or battery compartment open. • Before opening the case or battery compartment, remove the test leads from the circuit and shut off the unit.
  • Page 6 Important Safety Information Electric shock hazard: Do not change the measurement function while the test leads are connected to a component or circuit. Failure to observe this precaution may result in injury and can damage the unit. Electric shock hazard: •...
  • Page 7 DM-300 • DM-310 • DM-330 • DM-350 Identification LCD display Feature buttons Selector Positive input terminal for high current measurements Negative, common (COM), or ground input terminal for all measurements Positive input terminal for all measurements except high current (6.000 A and 10.00 A ranges) DM-300 DM-310 •...
  • Page 8 Identification (cont’d) Display Icons Automatic ranging is enabled. Hold function is enabled. DC measurement is selected. AC measurement is selected. – Polarity indicator 12. MAX MAX MIN mode is selected. 13. O.L Overload indicator 14. µ Micro (10 15. F Farads 16.

  • Page 9: Using The Features

    DM-300 • DM-310 • DM-330 • DM-350 Using the Features • Automatic Power Off To extend battery life, the meter will shut itself off after approximately 30 minutes of inactivity. To restore power, press any button. To disable this feature, press SELECT while turning the meter •...
  • Page 10 The average-responding RMS calibrated method takes the average value of the input signal, multiplies it by 1.11, and displays the result. This method is accurate if the input signal is a pure sine wave. The Greenlee DM-310 is an average-responding meter.

  • Page 11: Operation

    • If the unit still does not function as expected, send the unit to Greenlee for repair. Refer to the instructions under the Warranty. Take the reading from the circuit or component to be tested.
  • Page 12 Operation (cont’d) Settings Table Set the This icon Connect Connect To measure selector will appear the red the black this value: to this symbol: on the display: lead to: lead to: All Models Voltage (1000 V max) Frequency of a voltage and press signal SELECT...

  • Page 13: Typical Measurements

    DM-300 • DM-310 • DM-330 • DM-350 Typical Measurements Voltage Measurement DM-310 DM-330 DM-350 DM-300...
  • Page 14 Typical Measurements Electric Field Detection DM-310 DM-330 DM-350 DM-300 A–Non-contact B–Contact...
  • Page 15 DM-300 • DM-310 • DM-330 • DM-350 Typical Measurements Resistance Measurement DM-310 DM-330 DM-350 DM-300...
  • Page 16 Typical Measurements Continuity Check DM-310 DM-330 DM-350 DM-300...
  • Page 17 DM-300 • DM-310 • DM-330 • DM-350 Typical Measurements Diode Measurement Reverse Bias Forward Bias DM-310 DM-330 DM-350 Reverse Bias Forward Bias DM-300...
  • Page 18 Typical Measurements Current Measurement— DM-310, DM-330, and DM-350 Only Capacitance Measurement— DM-310, DM-330, and DM-350 Only...
  • Page 19 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 75% relative humidity. True RMS readings: DM-300, DM-330, and DM-350 AC accuracies are specified from 5% (10% for 600.0 mV range) to 100% of the range unless otherwise specified.
  • Page 20 Accuracy (cont’d) Non-contact EF Detection Typical Voltage Bar Graph Indication 20 V to 60 V – 40 V to 80 V – – 60 V to 110 V – – – 80 V to 150 V – – – – above 120 V –...
  • Page 21 DM-300 • DM-310 • DM-330 • DM-350 Accuracy (cont’d) Capacitance—DM-310, DM-330, and DM-350 Only Range Accuracy 600.0 nF* 1.9% + 0.2 nF 6.000 µF 1.6% + 0.004 µF 60.00 µF 1.6% + 0.04 µF 600.0 µF 1.6% + 0.4 µF 2000 µF...

  • Page 22: Specifications

    Specifications Display: 6000-count LCD (9999-count in frequency mode) Polarity: Automatic Sampling Rate: 5 per second Temperature Coefficient: Nominal 0.15 x (specified accuracy) per °C below 18 °C or above 28 °C Automatic Power-Off: After 30 minutes of inactivity. To disable this feature, press SELECT while turning the meter on. Noise Rejection*: Normal Mode Rejection Ratio >...

  • Page 23: Measurement Categories

    Statement of Conformity Greenlee Textron Inc. is certified in accordance with ISO 9000 (2000) for our Quality Management Systems. The instrument enclosed has been checked and/or calibrated using equipment that is traceable to the National Institute for Standards and Technology (NIST).

  • Page 24: Maintenance

    Maintenance Electric shock hazard: • Do not attempt to repair this unit. It contains no user-serviceable parts. • Do not expose the unit to extremes in temperature or high humidity. Refer to “Specifications.” Failure to observe these precautions may result in injury and can damage the unit.
  • Page 25 DM-300 • DM-310 • DM-330 • DM-350 Maintenance (cont’d) Fuse Replacement Electric shock hazard: The fuse is an integral part of the overvoltage protection. When fuse replacement is necessary, refer to “Specifications” for the correct type, size and capacity. Using any other type of fuse will void the overvoltage protection rating of the unit.
  • Page 26 Lifetime Limited Warranty Greenlee Textron Inc. warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in...

  • Page 27: Manuel D'instructions

    DM-300 • DM-310 DM-330 • DM-350 Multimètres numériques Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d‘utiliser ou de procéder à l‘entretien de cet outil. 52021954 © 2005 Greenlee Textron Inc. 8/05...

  • Page 28: Dessein De Ce Manuel

    Sécurité Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes les consignes de sécurité...

  • Page 29: Consignes De Sécurité Importantes

    DM-300 • DM-310 • DM-330 • DM-350 Consignes de sécurité importantes SYMBOLE D’AVERTISSEMENT Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci-dessous, indique la gravité du danger.
  • Page 30 Consignes de sécurité importantes Risques de décharge électrique : Un contact avec des circuits sous tension pourrait entraîner des blessures graves, voire mortelles. Risques de décharge électrique et d’incendie : • Ne pas exposer cet appareil à la pluie ou à l’humidité. •...
  • Page 31 DM-300 • DM-310 • DM-330 • DM-350 Consignes de sécurité importantes Risques de décharge électrique : • Ne pas utiliser lorsque le compartiment à pile ou le boîtier est ouvert. • Avant d’ouvrir le boîtier ou le couvercle du compartiment à piles, retirer les fils d’essai du circuit et mettre l’appareil hors tension.
  • Page 32 Consignes de sécurité importantes Risques de décharge électrique : Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un composant ou à un circuit. L’inobservation de cette consigne pourrait endommager l’appareil et pourrait entraîner des blessures. Risques de décharge électrique : •...
  • Page 33 DM-300 • DM-310 • DM-330 • DM-350 Identification Affichage à cristaux liquides (ACL) Boutons des fonctions Sélecteur Borne d’entrée positive pour les mesures de courant à haute intensité Borne d’entrée négative, commune (COM) ou de mise à la masse, pour toutes les mesures Borne d’entrée positive pour toutes les mesures sauf le courant élevé...
  • Page 34 Identification (suite) Icônes de l’afficheur Mesure automatique de la plage activée. Fonction de maintien activée. Mesure du c.c. sélectionnée. Mesure du c.a. sélectionnée. – Indicateur de polarité 12. MAX Mode MAX MIN sélectionné 13. O.L Indicateur de surcharge 14. µ Micro (10 15.

  • Page 35: Utilisation Des Fonctions

    DM-300 • DM-310 • DM-330 • DM-350 Utilisation des fonctions • Mise hors tension automatique Afin de prolonger la durée de vie utile de la pile, le compteur s’éteint automatiquement après environ 30 minutes d’inactivité. Pour remettre sous tension, appuyer sur n’importe quel bouton.
  • Page 36 La capacité de lire le RMS véritable rend la mesure beaucoup plus polyvalente. Le Greenlee DM-300, DM-330 et le DM-350 lisent la valeur RMS véritable. Le tableau des formes d’ondes et des facteurs de crête montre quelques signaux c.a.
  • Page 37 • Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit réparé. Se reporter aux instructions de la garantie. Lire le circuit ou le composant à vérifier.
  • Page 38 Utilisation (suite) Tableau des réglages Régler le Cette icône Connecter Connecter Pour mesurer sélecteur à apparaît le fil le fil cette valeur : ce symbole : sur l’écran : rouge à : noir à : Tous les modèles Tension (1000 V max.) Fréquence d’un signal et appuyer sur...
  • Page 39 DM-300 • DM-310 • DM-330 • DM-350 Mesures types Mesure de la tension DM-310 DM-330 DM-350 DM-300...
  • Page 40 Mesures types Détection du champ électrique DM-310 DM-330 DM-350 DM-300 A–Non-contact B–Contact...
  • Page 41 DM-300 • DM-310 • DM-330 • DM-350 Mesures types Mesure de la résistance DM-310 DM-330 DM-350 DM-300...
  • Page 42 Mesures types Vérification de la continuité DM-310 DM-330 DM-350 DM-300...
  • Page 43 DM-300 • DM-310 • DM-330 • DM-350 Mesures types Mesure des diodes Polarité inverse Polarité directe DM-310 DM-330 DM-350 Polarité inverse Polarité directe DM-300...
  • Page 44 Mesures types Mesure du courant— DM-310, DM-330 et DM-350 uniquement Mesure de la capacité— DM-310, DM-330 et DM-350 uniquement...
  • Page 45 à 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 à 75 % d’humidité relative. Lectures RMS véritables : Les précisions du DM-300, du DM 330 et du DM-350 sont spécifiées de 5 % (10 % pour une plage de 600,0 mV) à 100 % de la plage, à...
  • Page 46 Précision (suite) Détection EF sans contact Tension type Indication de graphique à barres 20 V à 60 V – 40 V à 80 V – – 60 V à 110 V – – – 80 V à 150 V – – – – supérieure à...
  • Page 47 DM-300 • DM-310 • DM-330 • DM-350 Précision (suite) Capacité—DM-310, DM-330 et DM-350 uniquement Plage Précision 600,0 nF* 1,9% + 0,2 nF 6,000 µF 1,6% + 0,004 µF 60,00 µF 1,6% + 0,04 µF 600,0 µF 1,6% + 0,4 µF 2000 µF...

  • Page 48: Spécifications

    Spécifications Affichage : compte de 6000 sur l’ACL (compte de 9999 en mode de fréquence) Polarité : Automatique Taux d’échantillonnage : 5 par seconde Cœfficient de température : Nominal 0,15 x (précision spécifiée) par °C au-dessous de 18 °C ou au-dessus de 28 °C Mise hors tension automatique : Après 30 minutes d’inactivité.

  • Page 49: Catégories De Mesure

    Par exemple, les câbles, les multimètres, les transformateurs et autres équipements extérieurs appartenant aux fournisseurs en électricité. Déclaration de conformité Greenlee Textron Inc. est certifiée selon ISO 9000 (2000) pour nos Systèmes de gestion de la qualité. L’instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de mesure raccordés aux étalons du National Institute of Standards and...

  • Page 50: Entretien

    Entretien Risques de décharge électrique : • Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée. • Ne pas exposer l’appareil à des températures extrêmes ou à une humidité excessive. Se reporter à la section des « Spécifications ». L’inobservation de ces consignes pourrait endommager l’appareil et pourrait entraîner des blessures.
  • Page 51 DM-300 • DM-310 • DM-330 • DM-350 Entretien (suite) Remplacement du (des) fusible(s) Risques de décharge électrique : Le fusible est une partie intégrante du système de protection de surtension. Lorsqu’un fusible doit être remplacé, consulter les spécifications pour connaître le type, la taille et la capacité requis.
  • Page 52 Garantie à vie limitée La société Greenlee Textron Inc. garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la...

  • Page 53: Manuale Di Istruzioni

    DM-300 • DM-310 DM-330 • DM-350 Multimetri digitali Prima di usare questo attrezzo, o di eseguirne la manutenzione, leggere e comprendere tutte le istruzioni e le informazioni sulla sicurezza contenute nel presente manuale. 52021954 © 2005 Greenlee Textron Inc. 8/05...

  • Page 54: Scopo Di Questo Manuale

    Tutte le specifiche sono nominali e potrebbero cambiare man mano che si apportano migliorie al design. La Greenlee Textron Inc. non sarà responsabile di eventuali danni risultanti dall’errata applicazione o dall’uso improprio dei suoi prodotti. ® Depositato: il colore verde degli strumenti di misura elettrica è un marchio depositato...

  • Page 55: Importanti Informazioni Per La Sicurezza

    DM-300 • DM-310 • DM-330 • DM-350 Importanti informazioni per la sicurezza SIMBOLO DI ALLERTA PER LA SICUREZZA Questo simbolo viene usato per richiamare l’attenzione su pericoli e modi di operare non sicuri che potrebbero causare infortuni personali o danni alle cose. I termini usati, descritti di seguito, indicano il livello di gravità...
  • Page 56 Importanti informazioni per la sicurezza Pericolo di scossa elettrica: Il contatto con i circuiti sotto tensione può causare gravi lesioni o morte. Folgorazione e pericolo di incendio: • Non esporre questa unità a pioggia o umidità. • Non usare questa unità se bagnata o danneggiata. •...
  • Page 57 DM-300 • DM-310 • DM-330 • DM-350 Importanti informazioni per la sicurezza Pericolo di scossa elettrica: • Non azionare con la custodia o il vano batteria aperti. • Prima di aprire la custodia o il coperchio della batteria, togliere i conduttori di prova dal circuito e spegnere l’unità.
  • Page 58 Importanti informazioni per la sicurezza Pericolo di scossa elettrica: Non cambiare la funzione di misura con i conduttori di prova collegati ad un componente o circuito. La mancata osservanza di queste precauzioni può causare lesioni a persone o danni all’unità. Pericolo di scossa elettrica: •...
  • Page 59 DM-300 • DM-310 • DM-330 • DM-350 Identificazione Display a cristalli liquidi Pulsanti delle funzioni Selettore Terminale di ingresso positivo per misure di corrente alte Terminale di ingresso negativo, comune (COM) o di messa a terra per tutte le misure...
  • Page 60 Identificazione (continua) Icone del display Funzione di gamma automatica attivata. Funzione di tenuta attivata. Selezionata misura c.c. Selezionata misura c.a. – Spia di polarità 12. MAX Modalità MAX/MIN selezionata. 13. O.L Spia di sovraccarico 14. µ Micro (10 15. F Farad 16.

  • Page 61: Utilizzo Delle Funzioni

    DM-300 • DM-310 • DM-330 • DM-350 Utilizzo delle funzioni • Spegnimento automatico Per estendere la durata della batteria, il multimetro si spegne automaticamente dopo circa 30 minuti di inattività. Per rinviare corrente, premere uno dei pulsanti. Per disattivare questa funzione, premere SELECT [Seleziona] accendendo il multimetro.
  • Page 62 La capacità di leggere un valore RMS vero garantisce maggiore versatilità nelle misure. Le unità Greenlee DM-300, DM-330 e DM-350 sono multimetri RMS veri. Le tabelle delle forme d’onda e dei fattori di cresta riportano alcuni segnali c.a.

  • Page 63: Funzionamento

    • Se l’unità continua a non funzionare come previsto, inviare l’unità alla Greenlee per la riparazione. Consultare le istruzioni riportate nella Garanzia. Prendere la lettura dal circuito o dal componente da provare.
  • Page 64 Funzionamento (continua) Tabella delle impostazioni Impostare il Questa icona Collegare il Collegare il Per misurare selettore su appare sul conduttore conduttore questo valore: questo simbolo: display: rosso a: nero a: Tutti i modelli Tensione (1000 V max) Segnale di frequenza di e premere una tensione SELECT...
  • Page 65 DM-300 • DM-310 • DM-330 • DM-350 Misure tipiche Misura della tensione DM-310 DM-330 DM-350 DM-300...
  • Page 66 Misure tipiche Rilevamento campi elettrici DM-310 DM-330 DM-350 DM-300 A—Senza contatto OPPURE B—Con contatto...
  • Page 67 DM-300 • DM-310 • DM-330 • DM-350 Misure tipiche Misura della resistenza DM-310 DM-330 DM-350 DM-300...
  • Page 68 Misure tipiche Controllo della continuità DM-310 DM-330 DM-350 DM-300...
  • Page 69 DM-300 • DM-310 • DM-330 • DM-350 Misure tipiche Misura dei diodi Polarizzazione inversa Polarizzazione in avanti DM-310 DM-330 DM-350 Polarizzazione inversa Polarizzazione in avanti DM-300...
  • Page 70 Misure tipiche Misura della corrente—Solo modelli DM-310, DM-330 e DM-350 Misura della capacità—Solo modelli DM-310, DM-330 e DM-350...
  • Page 71 + un valore fisso) a 23 °C ± 5 °C (73,4 °F ± 9 °F), da 0% a 75% di umidità relativa. Letture RMS vere: le precisioni c.a. per i modelli DM-300, DM-330 e DM-350 vengono specificate dal 5% (10% per la gamma da 600,0 mV) al 100% della gamma, a meno che non diversamente specificato.
  • Page 72 Precisione (continua) Rilevamento EF senza contatto Tensione tipica Spia grafico a barre Da 20 V a 60 V – Da 40 V a 80 V – – Da 60 V a 110 V – – – Da 80 V a 150 V –...
  • Page 73 DM-300 • DM-310 • DM-330 • DM-350 Precisione (continua) Capacità—Solo modelli DM-310, DM-330 e DM-350 Gamma Precisione 600,0 nF* 1,9% + 0,2 nF 6,000 µF 1,6% + 0,004 µF 60,00 µF 1,6% + 0,04 µF 600,0 µF 1,6% + 0,4 µF 2000 µF...
  • Page 74 Specifiche Display: display a cristalli liquidi da 6000 conteggi (9999 conteggi in modalità frequenza) Polarità: automatica Frequenza di campionatura: 5 al secondo Coefficiente di temperatura: 0,15 x nominale (precisione specificata) per °C al di sotto di 18 °C o al di sopra di 28 °C Spegnimento automatico: dopo 30 minuti di inattività.

  • Page 75: Dichiarazione Di Conformità

    Tra gli esempi compaiono cavi, multimetri, trasformatori ed altre apparecchiature esterne collegate all’utility di alimentazione. Dichiarazione di conformità Greenlee Textron Inc. è una società certificata ISO 9000 (2000) per i nostri sistemi di gestione della qualità. Lo strumento contenuto è stato controllato e/o calibrato usando apparecchiatura registrata presso il National Institute for Standards and Technology (NIST).

  • Page 76: Manutenzione

    Manutenzione Pericolo di scossa elettrica: • Non tentare di riparare questa unità, che non contiene parti riparabili dall’utente. • Non esporre questa unità a temperature estreme o alta umidità. Consultare le “Specifiche”. La mancata osservanza di queste precauzioni può causare lesioni a persone o danni all’unità.
  • Page 77 DM-300 • DM-310 • DM-330 • DM-350 Manutenzione (continua) Sostituzione del fusibile Pericolo di scossa elettrica: Il fusibile è parte integrante del dispositivo di protezione da sovratensione. Qualora occorra sostituire il fusibile, consultare le specifiche per il tipo, le dimensioni e la capacità necessari. L’utilizzo di un altro tipo di fusibile invalida il dispositivo di protezione da sovratensione nominale dell’unità.
  • Page 78 Questa garanzia è soggetta alle stesse condizioni contenute nella garanzia limitata di un anno, standard della Greenlee Textron Inc.

  • Page 79: Digital-Multimeter

    BEDIENUNGSANLEITUNG DM-300 • DM-310 DM-330 • DM-350 Digital-Multimeter Vor Bedienung oder Wartung dieses Messgerätes bitte alle Anweisungen und Sicherheitsinformationen in diesem Handbuch genau durchlesen und beachten. 52021954 © 2005 Greenlee Textron Inc. 8/05...

  • Page 80: Zweck Dieses Handbuchs

    Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner Produkte ergeben. ® Eingetragen: Die Farbe Grün für elektrische Testgeräte ist eine eingetragene Marke...

  • Page 81: Wichtige Sicherheitsinformationen

    DM-300 • DM-310 • DM-330 • DM-350 Wichtige Sicherheitsinformationen SICHERHEITS-WARNSYMBOL Dieses Symbol macht auf gefährliche oder riskante Praktiken aufmerksam, die zu Schäden oder Verletzungen führen können. Das Signalwort, wie nachfolgend definiert, gibt den Schweregrad der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr verhindert oder vermieden wird.
  • Page 82 Wichtige Sicherheitsinformationen Stromschlaggefahr: Das Berühren von Stromkreisen kann zu schweren Verletzungen oder zum Tod führen. Stromschlag- und Brandgefahr: • Dieses Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden. • Das Gerät nicht benutzen, wenn es nass oder beschädigt ist. • Nur für die jeweilige Anwendung geeignete Messleitungen oder Zubehör verwenden.
  • Page 83 DM-300 • DM-310 • DM-330 • DM-350 Wichtige Sicherheitsinformationen Stromschlaggefahr: • Das Gerät nicht mit offenem Gehäuse oder offenem Batteriefachdeckel benutzen. • Vor dem Öffnen des Gehäuses oder Batteriefachdeckels die Messleitungen vom Stromkreis entfernen und das Gerät ausschalten. Das Nichtbeachten dieser Warnungen könnte zu schweren oder tödlichen Verletzungen führen.
  • Page 84 Wichtige Sicherheitsinformationen Stromschlaggefahr: Bei an einer Komponente oder einem Stromkreis angeschlossenen Messleitungen darf die Messfunktion nicht geändert werden. Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen. Stromschlaggefahr: • An diesem Gerät keine Reparaturen vornehmen. Es enthält keine Teile, die vom Benutzer gewartet werden können.
  • Page 85 DM-300 • DM-310 • DM-330 • DM-350 Bezeichnungen LCD-Anzeige Funktionstasten Auswahlschalter Eingangsanschluss (+) für alle Hochstrommessungen Eingangsanschluss (–, Masse oder Erde) für alle Messungen Eingangsanschluss (+) für alle Messungen außer Hochstrom (Bereiche zwischen 6,000 A und 10,00 A) DM-300 DM-310 • DM-330 • DM-350...
  • Page 86 Identification (Forts) Anzeigesymbole Automatische Bereichswahl ist aktiviert. Halte-Funktion ist aktiviert. Gleichstrommessung wurde gewählt. Wechselstrommessung wurde gewählt. – Polaritätsanzeige 12. MAX MAX/MIN-Modus wurde gewählt. 13. O.L Überlastanzeige 14. µ Mikro (10 15. F Farad 16. n Nano (10 Anzeige niedrige Batterieladung Diode Durchgang 20.
  • Page 87 DM-300 • DM-310 • DM-330 • DM-350 Einsatz der Funktionen • Abschaltautomatik Wenn das eingeschaltete Gerät ca. 30 Minuten lang nicht benutzt wird, schaltet es sich automatisch aus, um die Nutzungsdauer der Batterie zu verlängern. Um das Gerät wieder einzuschalten, eine beliebige Taste drücken. Um diese Funktion zu deaktivieren, beim Einschalten des Messgerätes die Taste SELECT...
  • Page 88 Ergebnis angezeigt. Diese Methode ist genau, wenn es sich bei dem Eingangsignal um eine reine Sinuswelle handelt. Bei dem Greenlee Modell DM-310 handelt es sich um ein den Mittelwert ermittelndes Messgerät. Bei der Echteffektivwertmessmethode kommt zum Ablesen des echten Effektivwerts ein innerer Schaltkreis zum Einsatz.

  • Page 89: Betrieb

    Batterie und/oder Schmelzsicherung austauschen. • Wenn das Messgerät anschließend immer noch nicht wie erwartet funktioniert, das Gerät zur Reparatur an Greenlee einsenden. Siehe Anleitungen hierzu unter „Garantie“. Den Messwert von dem zu testenden Stromkreis oder der zu...
  • Page 90 Betrieb (Forts) Tabelle der Einstellungen Die rote Die schwarze Dieses Symbol Zur Messung Auswahlschalter Messleitung Messleitung erscheint dann von: auf dieses anschließen anschließen auf der Anzeige: Symbol stellen: Alle Modelle Spannung (maximal 1000 V) oder Frequenz eines und dann Spannungssignals SELECT drücken Widerstand und dann...
  • Page 91 DM-300 • DM-310 • DM-330 • DM-350 Typische Messungen Spannungsmessung DM-310 DM-330 DM-350 DM-300...
  • Page 92 Typische Messungen Nachweis eines elektrischen Feldes DM-310 DM-330 DM-350 DM-300 A—Berührungsfrei ODER B—Kontakt...
  • Page 93 DM-300 • DM-310 • DM-330 • DM-350 Typische Messungen Widerstandsmessung DM-310 DM-330 DM-350 DM-300...
  • Page 94 Typische Messungen Durchgangsprüfung DM-310 DM-330 DM-350 DM-300...
  • Page 95 DM-300 • DM-310 • DM-330 • DM-350 Typische Messungen Diodenmessung Sperrvorspannung Durchlassspannung DM-310 DM-330 DM-350 Sperrvorspannung Durchlassspannung DM-300...
  • Page 96 Typische Messungen Stromstärke — nur bei DM-310, DM-330 und DM-350 Kapazität — nur bei DM-310, DM-330 und DM-350...
  • Page 97 DM-300 • DM-310 • DM-330 • DM-350 Messgenauigkeit Informationen zu den Betriebsbedingungen und zum Temperaturkoeffizienten sind im Abschnitt „Technische Daten“ zu finden. Messgenauigkeit ist wie folgt angegeben: ± (Prozentanteil des Messwerts + ein fester Wert) bei 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 % bis 75 % relative Luftfeuchtigkeit.
  • Page 98 Messgenauigkeit (Forts) Berührungsloser Nachweis eines elektrischen Feldes (EF) Typische Spannung Balkendiagrammanzeige 20 V bis 60 V – 40 V bis 80 V – – 60 V bis 110 V – – – 80 V bis 150 V – – – – über 120 V –...
  • Page 99 DM-300 • DM-310 • DM-330 • DM-350 Messgenauigkeit (Forts) Kapazität – Nur bei Modellen DM-310, DM-330 und DM-350 Bereich Messgenauigkeit 600,0 nF* 1,9 % + 0,2 nF 6,000 µF 1,6 % + 0,004 µF 60,00 µF 1,6 % + 0,04 µF 600,0 µF...

  • Page 100: Technische Daten

    Technische Daten Anzeige: LCD (6000 Punkte) (9999 Punkte im Frequenzmodus) Polarität: automatisch Abfragefrequenz: 5 pro Sekunde Temperaturkoeffizient: Nennwert 0,15 x (angegebene Genauigkeit) pro Grad °C unter 18 °C oder über 28 °C Abschaltautomatik: Nach 30 Minuten Inaktivität. Um diese Funktion zu deaktivieren, beim Einschalten des Messgerätes die Taste SELECT drücken.
  • Page 101 Anlagen im Freien, die der Stromversorgungsgesellschaft gehören. Konformitätserklärung Greenlee Textron Inc. ist für seine Qualitätsverwaltungssysteme gemäß ISO 9000 (2000) zertifiziert. Das gelieferte Gerät wurde mit Betriebsmitteln überprüft bzw. kalibriert, die zum National Institute for Standards and Technology (NIST) rückführbar...

  • Page 102: Wartung

    Wartung Stromschlaggefahr: • An diesem Gerät keine Reparaturen vornehmen. Es enthält keine Teile, die vom Benutzer gewartet werden können. • Das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aussetzen. Weitere Hinweise sind unter „Technische Daten“ zu finden. Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schäden am Gerät führen.
  • Page 103 DM-300 • DM-310 • DM-330 • DM-350 Wartung (Forts) Austausch der Schmelzsicherung Stromschlaggefahr: Die Schmelzsicherung ist ein wesentlicher Teil des Überspannungsschutzes. Wenn die Schmelzsicherung ersetzt werden muss, die „Technischen Daten“ für den richtigen Typ, Größe und Nennleistung zu Rate ziehen. Durch die Verwendung einer anderen Art von Schmelzsicherung wird die Nennleistung des Überspannungsschutzes des Geräts ungültig.
  • Page 104 Lebenslange beschränkte Garantie Greenlee Textron Inc. garantiert dem Erstkäufer dieser Produkte, dass sie unter Ausschluss von normalem Verschleiß oder Missbrauch für den Zeitraum ihrer Nutzungsdauer frei von Bearbeitungs- und Materialfehlern sind. Diese Garantie unterliegt denselben Bedingungen, die auch für die standardmäßige...
  • Page 105 DM-300 • DM-310 DM-330 • DM-350 Multímetros digitales Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar esta herramienta o hacerle un mantenimiento. 52021954 © 2005 Greenlee Textron Inc. 8/05...

  • Page 106: Acerca De La Seguridad

    Para información sobre reciclaje, visite www.greenlee.com. Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar mejoras de diseño. Greenlee Textron Inc. no se hace responsable de los daños que puedan surgir de la mala aplicación o mal uso de sus productos.

  • Page 107: Importante Información Sobre Seguridad

    DM-300 • DM-310 • DM-330 • DM-350 Importante Información sobre Seguridad SÍMBOLO DE ALERTA SOBRE SEGURIDAD Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo.
  • Page 108 Importante Información sobre Seguridad Peligro de electrocución: El contacto con circuitos activados podría ocasionar graves lesiones o incluso la muerte. Peligro de electrocución e incendio: • No exponga esta unidad ni a la lluvia ni a la humedad. • No utilice esta unidad si se encuentra mojada o dañada. •...
  • Page 109 DM-300 • DM-310 • DM-330 • DM-350 Importante Información sobre Seguridad Peligro de electrocución: • No haga funcionar esta unidad con la caja o el compartimiento de las pilas abiertos. • Antes de abrir la caja o el compartimiento de las pilas, retire del circuito los cables de prueba y apague la unidad.
  • Page 110 Importante Información sobre Seguridad Peligro de electrocución: No cambie la función de medición mientras los cables de prueba estén conectados a un componente o circuito. De no observarse esta precaución podrían sufrirse lesiones o daños a la unidad. Peligro de electrocución: •...
  • Page 111 DM-300 • DM-310 • DM-330 • DM-350 Identificación Pantalla de cristal líquido Botones de funciones Interruptor de selección Terminal de entrada positiva para mediciones de corriente alta Terminal de entrada a tierra, común (COM), o negativa, para todo tipo de mediciones...
  • Page 112 Identificación (continuación) Iconos de la pantalla Se activa la selección automática de escala. Se activa la función “Hold” (retención de datos en pantalla). Se selecciona medición de CC. Se selecciona medición de CA. – Indicador de polaridad 12. MAX Se selecciona el modo “MAX/MIN” (Valor máximo/mínimo) 13.
  • Page 113 DM-300 • DM-310 • DM-330 • DM-350 Cómo utilizar las distintas funciones • Apagado automático A fin de prolongar la vida útil de la pila, el medidor se apagará por sí solo después de 30 minutos de inactividad. Para restaurar la energía, oprima cualquier botón. Para desactivar esta función, oprima SELECT (Seleccionar) al tiempo que enciende la unidad.
  • Page 114 1,11 y muestra el resultado. El resultado es exacto si la señal de entrada es una onda sinusoidal pura. El modelo DM-310 de Greenlee es un multímetro que responde al valor medio. El método de lectura de valores eficaces reales utiliza un circuito interno para leer el valor eficaz real.

  • Page 115: Operación

    • Si no funciona como debería en un circuito que se sabe está funcionando perfectamente, reemplace la pila y/o el fusible. • Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada. Consulte las instrucciones en la sección “Garantía”.
  • Page 116 Operación (continuación) Tabla de valores Coloque el Enseguida Conecte el Conecte el interruptor de aparecerá este cable de cable de Para medir selección en icono en prueba de prueba de este valor: este símbolo: la pantalla: color rojo a: color negro a: Todos los modelos Tensión (1.000 V máx.)
  • Page 117 DM-300 • DM-310 • DM-330 • DM-350 Mediciones más comunes Medición de tensión DM-310 DM-330 DM-350 DM-300...
  • Page 118 Mediciones más comunes Detección de campos eléctricos DM-310 DM-330 DM-350 DM-300 A–Sin contacto B–Contacto...
  • Page 119 DM-300 • DM-310 • DM-330 • DM-350 Mediciones más comunes Medición de resistencia DM-310 DM-330 DM-350 DM-300...
  • Page 120 Mediciones más comunes Verificación de continuidad DM-310 DM-330 DM-350 DM-300...
  • Page 121 DM-300 • DM-310 • DM-330 • DM-350 Mediciones más comunes Verificación de diodo Polarización inversa Polarización directa DM-310 DM-330 DM-350 Polarización inversa Polarización directa DM-300...
  • Page 122 Mediciones más comunes Medición de corriente— Modelos DM-310, DM-330 y DM-350 únicamente Medición de capacitancia— Modelos DM-310, DM-330 y DM-350 únicamente...
  • Page 123 + una cantidad fija) a 23°C ± 5°C (73,4°F ± 9°F), 0% a 75% de humedad relativa. Lecturas de valores eficaces reales: La precisión para los modelos DM-300, DM-330 y DM-350 CA está especificada desde un 5% (10% para una escala de 600,0 mV) a 100% de la escala, a menos que se especifique algo distinto.
  • Page 124 Precisión (continuación) Detección de EF sin contacto Tensión típica Indicación de gráfico de barras 20 V a 60 V – 40 V a 80 V – – 60 V a 110 V – – – 80 V a 150 V –...
  • Page 125 DM-300 • DM-310 • DM-330 • DM-350 Precisión (continuación) Capacitancia—Modelos DM-310, DM-330 y DM-350 únicamente Escala Precisión 600,0 nF* 1,9% + 0,2 nF 6,000 µF 1,6% + 0,004 µF 60,00 µF 1,6% + 0,04 µF 600,0 µF 1,6% + 0,4 µF 2000 µF...

  • Page 126: Especificaciones

    Especificaciones Pantalla: Pantalla de cristal líquido (LCD) con resolución de 6.000 puntos (resolución de 9.999 en modo de frecuencia) Polaridad: Automática Frecuencia de muestreo: 5 por segundo Coeficiente de temperatura: Nominal 0,15 x (precisión especificada) por °C menor de 18°C o mayor de 28°C Apagado automático: Después de 30 minutos de inactividad Para desactivar esta función, oprima SELECT (Seleccionar) al tiempo que enciende la unidad.

  • Page 127: Declaración De Conformidad

    Declaración de conformidad Greenlee Textron Inc. cuenta con certificación conforme a ISO 9000 (2000) para nuestros Sistemas de Gerencia de Calidad. El instrumento provisto ha sido inspeccionado y/o calibrado mediante el uso de equipo reconocido por el Instituto Nacional de Normas y Tecnologías...

  • Page 128: Mantenimiento

    Mantenimiento Peligro de electrocución: • No intente reparar estas unidades, ya que contienen piezas que deben recibir mantenimiento por parte de un profesional. • No exponga la unidad a ambientes de temperatura extrema ni a altos niveles de humedad. Consulte la sección “Especificaciones”. De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.
  • Page 129 DM-300 • DM-310 • DM-330 • DM-350 Mantenimiento (continuación) Cómo reemplazar el fusible Peligro de electrocución: El fusible es una parte integral para la protección contra sobretensión. Cuando sea necesario reemplazarlos, consulte la sección “Especificaciones” para saber qué tipo, tamaño y capacidad deben tener.
  • Page 130 Garantía limitada válida durante la vida útil del producto Greenlee Textron Inc. le garantiza al comprador original de estos bienes de uso, que los mismos estarán libres de defectos de materiales y fabricación durante su vida útil; excepto en el caso de que sean maltratados o hayan sufrido el deterioro normal.

  • Page 131: Manual De Instruções

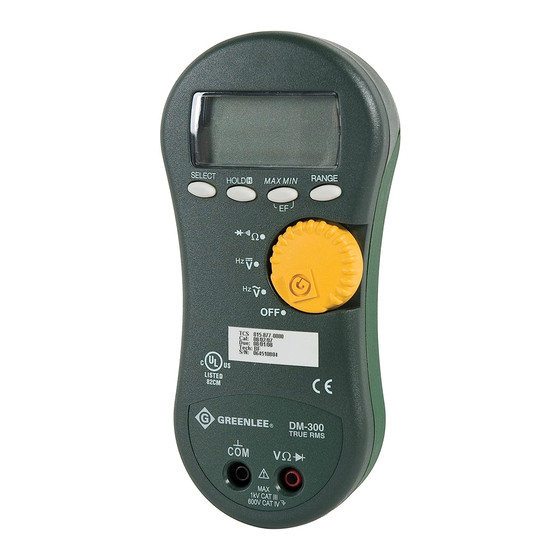

    DM-300 • DM-310 DM-330 • DM-350 Multímetros Digitais Ler atentamente e compreender todas as instruções e informações de segurança constantes deste manual antes de utilizar ou efectuar quaisquer intervenções de manutenção nesta ferramenta. 52021954 © 2005 Greenlee Textron Inc. 8/05...
  • Page 132 As especificações podem ser alteradas conforme as modificações ou melhorias do produto. A Greenlee Textron Inc. declina quaisquer responsabilidades pelos danos resultantes das utilizações incorrectas ou abusivas dos seus produtos. A cor verde dos instrumentos de teste é uma marca registada da Greenlee Textron Inc.
  • Page 133 DM-300 • DM-310 • DM-330 • DM-350 Informação importante sobre segurança SÍMBOLO DE ALERTA DE SEGURANÇA Este símbolo destina-se a chamar a atenção do operador da ferramenta para os riscos e práticas inseguras que possam conduzir a lesões corporais ou danos materiais. A palavra de segurança, definida abaixo, indica o grau de gravidade do risco.
  • Page 134 Informação importante sobre segurança Risco de choque eléctrico: O contacto com circuitos em tensão pode conduzir a lesões corporais graves ou à morte. Risco de choque eléctrico e incêndio: • Não expor esta ferramenta à intempérie (chuva ou humidade). • Não utilizar a ferramenta, se estiver molhada ou danificada. •...
  • Page 135 DM-300 • DM-310 • DM-330 • DM-350 Informação importante sobre segurança Risco de choque eléctrico: • Não utilizar o aparelho com a caixa ou a tampa do compartimento da pilha aberta. • Antes de abrir a caixa do aparelho ou a tampa do compartimento da pilha, remover os cabos/pontas de prova do circuito e desligar o aparelho.
  • Page 136 Informação importante sobre segurança Risco de choque eléctrico: Não alterar a função de medição com as pontas/cabos de prova ligados a um componente ou circuito. A não observação desta precaução pode conduzir a lesões corporais e à danos ao aparelho. Risco de choque eléctrico: •...
  • Page 137 DM-300 • DM-310 • DM-330 • DM-350 Identificação Visor LCD Botões de função Selector Tomada de entrada do terminal positivo (+) para medição de correntes de alta intensidade Tomada para ligação do terminal negativo (-), comum (COM) ou terra para todas as medições Tomada de entrada do terminal positivo (+) para todas as medições,...
  • Page 138 Identificação (continuação) Símbolos do visor Comutação automática da gama activada. Função de retenção (Hold) activada Medição de corrente contínua (DC) seleccionada. Medição de corrente alternada (AC) seleccionada. – Indicador de polaridade 12. MAX Função de retenção de valor máximo e mínimo (MAX/MIN) activada 13.
  • Page 139 DM-300 • DM-310 • DM-330 • DM-350 Utilização das funções do aparelho • Automatic Power Off (Função de desligar automática) Para prolongamento da durabilidade da pilha, o aparelho desliga-se automaticamente após cerca de 30 minutos de inactividade. Para ligar novamente o aparelho, premir qualquer botão. Para desactivar esta função, premir SELECT durante a ligação do aparelho.
  • Page 140 1,11 e apresenta depois o resultado. Este método é suficientemente preciso, se o sinal de entrada for uma onda sinusoidal pura. O Greenlee DM-310 é um aparelho de medida com resposta à média.
  • Page 141 • Se o aparelho continuar a não funcionar conforme esperado, enviá-lo para a Greenlee para reparação. Consultar as instruções de envio no capítulo “Garantia”. Fazer a medição no circuito ou componente a ser testado.
  • Page 142 Operação (continuação) Tabela de Configurações Colocar o O visor Ligar o Ligar o Para medir selector neste apresenta cabo cabo este valor: símbolo: este símbolo: vermelho a: preto a: Todos os modelos Tensão (1000 V, máx.) Frequência de sinal de e premir tensão SELECT...
  • Page 143 DM-300 • DM-310 • DM-330 • DM-350 Medições mais comuns Medição de tensões DM-310 DM-330 DM-350 DM-300...
  • Page 144 Medições mais comuns Detecção de campos eléctricos DM-310 DM-330 DM-350 DM-300 A—Sem contacto B—Com contacto...
  • Page 145 DM-300 • DM-310 • DM-330 • DM-350 Medições mais comuns Medição de resistências DM-310 DM-330 DM-350 DM-300...
  • Page 146 Medições mais comuns Teste de continuidade DM-310 DM-330 DM-350 DM-300...
  • Page 147 DM-300 • DM-310 • DM-330 • DM-350 Medições mais comuns Medição de díodos Potencial inverso Potencial directo DM-310 DM-330 DM-350 Potencial inverso Potencial directo DM-300...
  • Page 148 Medições mais comuns Medição de correntes — Apenas DM-310, DM-330 e DM-350 Medição de capacidades — Apenas DM-310, DM-330 e DM-350...
  • Page 149 (73,4 °F ± 9 °F), 0% a 75% de humidade relativa. Medições de verdadeiro valor eficaz (RMS): as precisões dos aparelhos DM-300, DM-330 e DM-350 em corrente alternada são especificadas de 5% (10% para a gama de 600,0 mV) a 100% da gama, excepto indicação em contrário.
  • Page 150 Precisão (continuação) Detecção de campos eléctricos sem contacto Tensão típica Indicação no gráfico de barras 20 V a 60 V – 40 V a 80 V – – 60 V a 110 V – – – 80 V a 150 V –...
  • Page 151 DM-300 • DM-310 • DM-330 • DM-350 Precisão (continuação) Capacidade – Apenas DM-310, DM-330 e DM-350 Gama Precisão 600,0 nF* 1,9% + 0,2 nF 6,000 µF 1,6% + 0,004 µF 60,00 µF 1,6% + 0,04 µF 600,0 µF 1,6% + 0,4 µF 2000 µF...

  • Page 152: Características Técnicas

    Características Técnicas Visor: LCD com valor máximo indicado de 6000 (valor máximo indicado de 9999 em modo de frequência) Polaridade: Automática Taxa de amostragem de medidas: 5 por segundo Coeficiente de temperatura: nominal, 0,15 x (precisão indicada) por cada grau Celsius abaixo de 18 °C ou acima de 28 °C Função de desligar automática: após cerca de 30 minutos de inactividade Para desactivar esta função, premir SELECT durante a ligação do aparelho.

  • Page 153: Declaração De Conformidade

    Declaração de Conformidade A Greenlee Textron Inc. é uma empresa certificada nos termos da ISO 9000 (2000), relativamente aos seus Sistemas de Gestão da Qualidade. Este instrumento foi verificado e/ou calibrado com equipamento...
  • Page 154 Manutenção Risco de choque eléctrico: • Não tentar a reparação deste aparelho. Este aparelho não contém peças destinadas a reparação. • Não expor o aparelho a temperaturas extremas ou a humidades elevadas. Consultar o capítulo “Características Técnicas.” A não observação destas precauções pode provocar lesões corporais e a danos ao aparelho.
  • Page 155 DM-300 • DM-310 • DM-330 • DM-350 Manutenção (continuação) Substituição do fusível Risco de choque eléctrico: O aparelho está equipado com um fusível para protecção contra sobretensões. Em caso de necessidade de substituição do fusível, consultar no parágrafo “Características Técnicas” o tipo, tamanho e capacidade do fusível.
  • Page 156 útil, com excepção do seu desgaste normal e da sua utilização abusiva. Esta garantia está sujeita aos mesmos termos e condições estipulados pela garantia limitada de 1 (um) ano da Greenlee Textron Inc.
  • Page 157 GEBRUIKSAANWIJZING DM-300 • DM-310 DM-330 • DM-350 Digitale multimeters Het is belangrijk dat u alle aanwijzingen en de veiligheidsinformatie in deze gebruiksaanwijzing leest en begrijpt vóór u met of aan dit instrument werkt. 52021954 © 2005 Greenlee Textron Inc. 8/05...
  • Page 158 Veiligheid Veiligheid is essentieel bij het gebruik en onderhoud van uw Greenlee gereedschap en toestellen. In deze gebruiksaanwijzing en via markeringen op het toestel krijgt u informatie voor het vermijden van gevaarlijke situaties en het voorkomen van een onveilig gebruik van dit instrument.

  • Page 159: Belangrijke Veiligheidsinformatie

    DM-300 • DM-310 • DM-330 • DM-350 Belangrijke veiligheidsinformatie VEILIGHEIDSINFORMATIESYMBOOL Dit symbool wordt gebruikt om uw aandacht te vestigen op gevaren of onveilig gebruik dat tot letsels of schade aan voorwerpen zou(den) kunnen leiden. Het woord dat aan het veiligheidsinformatiesymbool wordt gekoppeld, is bepalend voor de ernst van het risico, zoals hieronder wordt beschreven.
  • Page 160 Belangrijke veiligheidsinformatie Gevaar voor elektrische schokken: Contact met onder stroom staande stroomkringen kan leiden tot ernstige verwondingen of dodelijk zijn. Gevaar voor elektrische schokken of brand: • Stel dit toestel niet bloot aan regen of vocht. • Gebruik dit toestel niet als het nat of beschadigd is. •...
  • Page 161 DM-300 • DM-310 • DM-330 • DM-350 Belangrijke veiligheidsinformatie Gevaar voor elektrische schokken: • Gebruik dit toestel niet met open behuizing of open batterijvak. • Voor u de behuizing of het batterijvak opent, verwijdert u de meetkabels van het circuit en zet u het toestel uit.
  • Page 162 Belangrijke veiligheidsinformatie Gevaar voor elektrische schokken: Verander niet van meetfunctie terwijl de meetkabels op een onderdeel of circuit zijn aangesloten. Het niet naleven van deze voorzorgsmaatregel zou eventueel kunnen leiden tot verwondingen en kan schade aan het toestel veroorzaken. Gevaar voor elektrische schokken: •...
  • Page 163 DM-300 • DM-310 • DM-330 • DM-350 Identificatie LCD-display Functietoetsen Keuzeschakelaar Positieve ingangsklem voor metingen van grote stroomsterkte Negatieve, gemeenschappelijke (COM), of aardingsingangsklem voor alle metingen Positieve ingangsklem voor alle metingen behalve grote stroomsterkte (6.000 A en 10.00 A bereik) DM-300 DM-310 •...
  • Page 164 Identificatie (vervolg) Pictogrammen op het display Automatische bereikbepaling is actief. “Display bevriezen”-functie is ingeschakeld. Gelijkstroommeting is geselecteerd Wisselstroommeting is geselecteerd – Polariteitindicator 12. MAX MAX MIN-modus is geselecteerd. 13. O.L Overbelastingsindicator 14. µ Micro- (10 15. F Farad 16. n Nano- (10 Indicatie batterijstatus Diode...

  • Page 165: De Functies Gebruiken

    DM-300 • DM-310 • DM-330 • DM-350 De functies gebruiken • Automatische Uitschakeling Om de levensduur van de batterij te verlengen wordt de multimeter automatisch uitgeschakeld na ongeveer 30 minuten inactiviteit. Om de meter opnieuw aan te zetten drukt u op een willekeurige toets.
  • Page 166 1,11 en dat resultaat wordt dan op het display weergegeven. Deze methode levert een nauwkeurig resultaat op als het ingangssignaal een perfecte sinusgolf is. De Greenlee DM-310 is een gemiddelde-waardemeter. Bij de “true RMS-reading” methode wordt een intern schakelsysteem gebruikt om de feitelijke-RMS-waarde weer te geven.
  • Page 167 • Als het toestel nog steeds niet werkt zoals verwacht, stuurt u het voor reparatie naar Greenlee. Zie hiervoor de instructies onder Garantie. Meet de waarde van het circuit dat of de component die u wilde testen.
  • Page 168 Gebruik (vervolg) Instellingentabel Selecteert Sluit de Sluit de u met de Op het display Om de volgende rode zwarte keuzeschakelaar verschijnt dan waarde te meten: kabel kabel het volgende het pictogram: aan op: aan op: symbool: Alle modellen Voltage (max 1000 V) Frequentie van en druk op een voltagesignaal...
  • Page 169 DM-300 • DM-310 • DM-330 • DM-350 Typische metingen Voltagemeting DM-310 DM-330 DM-350 DM-300...
  • Page 170 Typische metingen Detectie van een elektrisch veld DM-310 DM-330 DM-350 DM-300 A—Contactloos B—Contact...
  • Page 171 DM-300 • DM-310 • DM-330 • DM-350 Typische metingen Weerstandmeting DM-310 DM-330 DM-350 DM-300...
  • Page 172 Typische metingen Continuïteitscontrole DM-310 DM-330 DM-350 DM-300...
  • Page 173 DM-300 • DM-310 • DM-330 • DM-350 Typische metingen Diodemeting Spervoorspanning Doorlaatvoor-spanning DM-310 DM-330 DM-350 Spervoorspanning Doorlaatvoor-spanning DM-300...
  • Page 174 Typische metingen Stroomsterktemeting—Alleen DM-310, DM-330 en DM-350 Capaciteitmeting—Alleen DM-310, DM-330 en DM-350...
  • Page 175 23 °C ± 5 °C (73,4 °F ± 9 °F) en een relatieve vochtigheid van 0% tot 75%. Feitelijke-RMS-meetwaarden: de wisselstroomnauwkeurigheid van de DM-300, DM-330 en DM-350 worden gespecificeerd van 5% (10% voor 600,0 mV bereik) tot 100% van het bereik tenzij anders vermeld. De frequentie moet binnen de gespecificeerde bandbreedte vallen voor niet- sinusvormige golfvormen.
  • Page 176 Nauwkeurigheid (vervolg) EF detectie zonder contact Typische voltage Staafdiagramweergave 20 V tot 60 V – 40 V tot 80 V – – 60 V tot 110 V – – – 80 V tot 150 V – – – – meer dan 120 V –...
  • Page 177 DM-300 • DM-310 • DM-330 • DM-350 Nauwkeurigheid (vervolg) Capaciteit—Alleen DM-310, DM-330 en DM-350 Bereik Nauwkeurigheid 600,0 nF* 1,9% + 0,2 nF 6,000 µF 1,6% + 0,004 µF 60,00 µF 1,6% + 0,04 µF 600,0 µF 1,6% + 0,4 µF 2000 µF...
  • Page 178 Specificaties Display: LCD met 6000 telpulsen (9999 telpulsen in frequentiemodus) Polariteit: automatisch Vernieuwingsfrequentie: 5 per seconde Temperatuurcoëfficiënt: nominaal 0.15 x (gespecificeerde nauwkeurigheid) per °C onder 18 °C of boven 28 °C Automatische uitschakeling: na 30 minuten inactiviteit Om deze functie uit te schakelen drukt u op SELECT terwijl u de meter aanzet.
  • Page 179 Voorbeelden zijn kabels, meters, transformatoren en andere buitenvoorzieningen die eigendom zijn van de elektriciteitsmaatschappij. Conformiteitsverklaring Greenlee Textron Inc. beschikt over het ISO 9000 (2000) attest als bewijs dat het voldoet aan de vereisten inzake kwaliteitbeheersystemen. Het toestel waarop deze verklaring slaat werd gecontroleerd en geijkt met behulp van apparatuur die terug te voeren is op het National Institute for Standards and Technology (NIST).
  • Page 180 Onderhoud Gevaar voor elektrische schokken: • Probeer niet om dit toestel te repareren. Het bevat geen onderdelen die door de gebruiker kunnen worden hersteld. • Stel het toestel niet bloot aan extreme temperaturen of hoge vochtigheid. Zie de “Specificaties”. Het niet naleven van deze voorzorgsmaatregelen zou eventueel kunnen leiden tot verwondingen en kan schade aan het toestel veroorzaken.
  • Page 181 DM-300 • DM-310 • DM-330 • DM-350 Onderhoud(vervolg) De zekering vervangen Gevaar voor elektrische schokken: De zekering vormt een wezenlijk onderdeel van de overspanningsbeveiliging. Wanneer een zekering moet worden vervangen, raadpleegt u “Specificaties” voor het correcte type, de correcte grootte en capaciteit.
  • Page 182 Beperkte levenslange garantie Greenlee Textron Inc. garandeert de originele koper van deze goederen dat deze producten gedurende hun bruikbaar leven geen productie- of materiaalfouten zullen vertonen, met uitzondering van normale slijtage en misbruik. Deze garantie is onderworpen aan dezelfde voorwaarden en bepalingen die zijn opgenomen in de standaard eenjarige beperkte garantie van Greenlee Textron Inc.
  • Page 183 DM-300 • DM-310 • DM-330 • DM-350...
  • Page 184 Gustav Klauke GmbH Auf dem Knapp 46 • D-42855 Remscheid Telefon ++49 +2191-907-0 Telefax ++49 +2191-907-141 www.klauke.textron.com...

This manual is also suitable for:

Dm-330Dm-350Dm-310

Table of Contents
