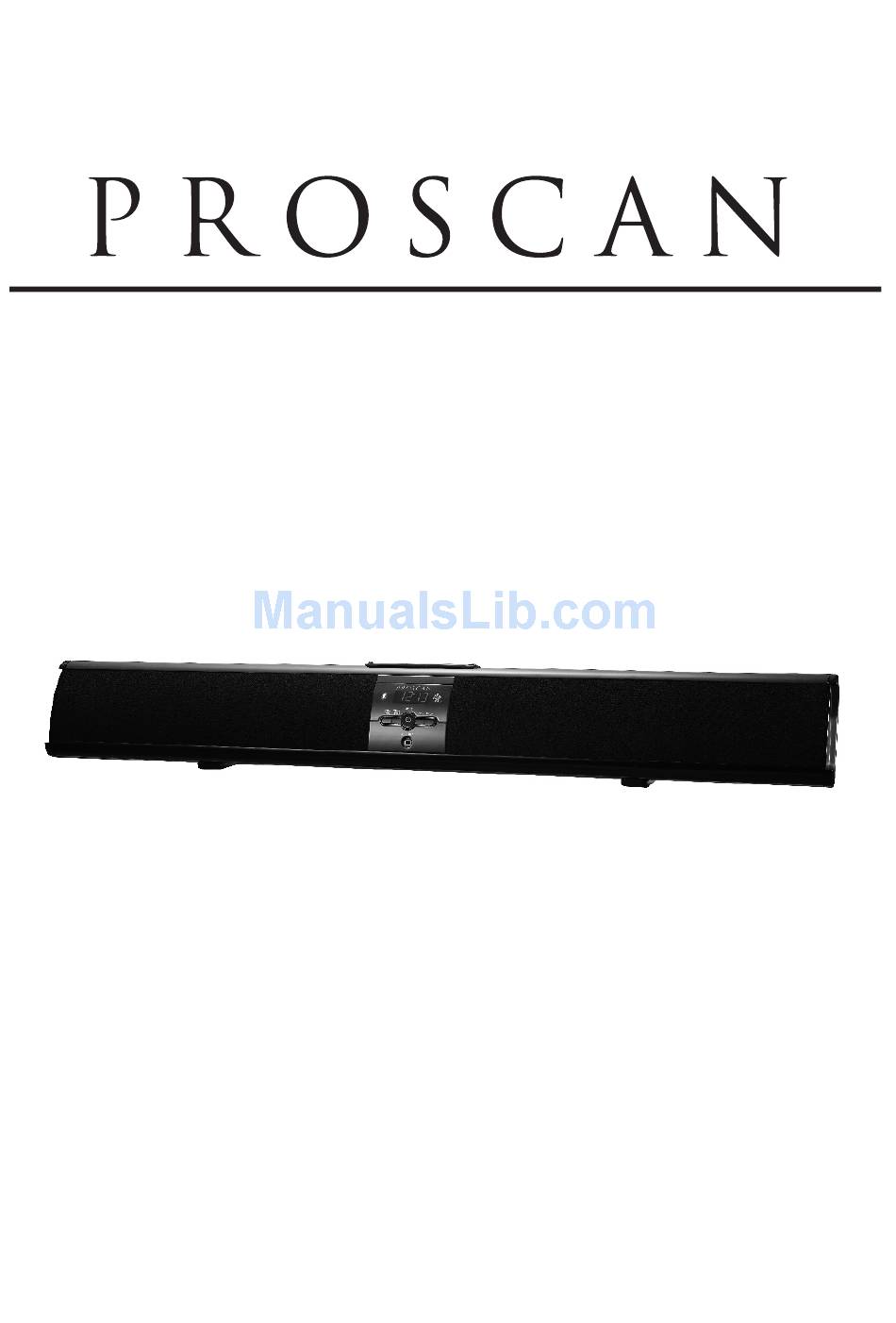

- Page 1 37" Sound Bar Bluetooth with Optical MODEL:PSB3751 INSTRUCTION MANUAL PLEASE READ BEFORE OPERATING THIS EQUIPMENT...
-
Page 2: Safety Instructions
SAFETY INSTRUCTIONS FCC Warnings WARNING:Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. - Page 4 MOUNTING 734 mm +/- 3 mm Metal Bracket Metal Bracket 1. Follow the figure 1 above to determine the positions where the screws should be mounted. Make sure the two brackets are mounted in the same level. Fixing Plug Metal Bracket Screw Fixing Plug Metal Bracket...
- Page 5 Unit Wall Metal Bracket 3. Hang the unit on the wall Note: The gap between the metal bracket and plastic mounting holder on the rear of the unit is designed for simple mounting, which will make the unit movable.
-
Page 6: Product Overview
PRODUCT OVERVIEW Front View MODE VOL- VOL+ TUN- TUN+ AUX IN 1 MODE VOL- VOL+ TUN- TUN+ AUX IN 1 1. LCD Display 5. AUX Jack 2. Standby/MODE Button 6. Remote Sensor Tune - Button Volume + Button 4. Tune +Button 8. -
Page 7: Remote Control
Remote Control MODE TUN- TUN+ FM SCAN CLOCK VOL- VOL+ BASS- BASS+ TREBLE- TREBLE+ 1.MODE Button 7. VOL- (Volume-) Button 13. VOL+ (Volume+) Button 2. Standby Button 8. BASS- Button 14. BASS+ Button 3. FM SCAN Button 9. TREBLE- Button 10. -
Page 8: Power Control
POWER CONTROL - To turn the unit on · Connect the supplied power adapter. · Press STANDBY button to turn on the unit. - To turn the unit off · Press STANDBY button on the remote control or hold STANDBY button in the front of the unit. -
Page 9: Aux In Connection
AUX IN - AUX IN source may include: Personal audio players, computers or laptops · - AUX IN connection: 1. Connect a stereo 3.5mm jack cable (supplied) between the headphone or LINE/Audio output of the personal audio player and the AUX IN1 jack on the front of the unit. - Page 10 RCA AUX IN -RCA AUX IN sources may include ·TV/DVD/VCR -RCA AUX IN connection 1.Connect the RCA audio cable (supplied) to the audio output jack on DVD player and AUX AUX 2 jack on the rear of the unit. 2. Press MODE button repeatedly until "AUX1"...
- Page 11 OPTICAL IN 1.Press SOURCE button until "OPTI" appears on the display. 2.Follow the figure below to make the connections. (PCM format only) Rear of the DVD Optical cable not included Rear of the unit - During playback ·Press MUTE button to turn off the sound. Press again to resume the sound. ·...
- Page 12 4. Clean out the paring list on your Bluetooth device. 5. Choose “add a new Bluetooth device”or “setup Bluetooth device”on your device. It will start to search. Once “PROSCAN” shows on your device, select it. If your device prompts for a pass please enter 0000.
-
Page 13: Specifications
SPECIFICATIONS Power source of the remote control..........DC 3V, 1x CR 2025 button cell Output of the power adapter............... DC12V Audio output........................10W x 2 Power consumption........................20W Bluetooth working range......................10M FM coverage......................87.5-108.0MHz ACCESSORIES 1 x Power adapter 1 x Instruction manual 1 x Remote control 1 x Stereo audio connection cable with 3.5mm stereo plug 1 x RCA audio cable... -
Page 14: Manuel Du Propriétaire
37 "Soundbar Bluetooth avec optique Modèle: PSB3751 MANUEL DU PROPRIÉTAIRE VEUILLEZ LIRE AVANT DE FAIRE FONCTIONNER CET APPAREIL... -
Page 15: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR ATTENTION : AFIN DE RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE (OU LE CAPOT ARRIÈRE). NE CONTIENT AUCUNE PIÈCE REMPLAÇABLE PAR L'UTILISATEUR. CONTACTEZ LE PERSONNEL QUALIFIÉ POUR TOUTE OPÉRATION DE MAINTENANCE. - Page 16 Le symbole représentant un éclair dans un triangle signifie que cet appareil comporte des composants non isolés qui pourraient comporter une intensité suffisante pour causer des chocs électriques si le boîtier est ouvert. Le point d'exclamation dans un triangle attire votre attention sur des points importants de ce manuel concernant l'utilisation ou l'entretien de l'appareil.
- Page 17 Avant d'utiliser l'appareil, veuillez vous assurer de lire attentivement les instructions. Remarquez que ce sont des précautions générales et pourraient ne pas s'appliquer à votre appareil. Par exemple, cet appareil pourrait ne pas avoir la capacité d'être branché à une antenne extérieure.
- Page 18 9. Ne pas contourner le dispositif de sécurité de la fiche à polarité ou de mise à la terre. Une fiche polarisée possède deux lames dont l'une est plus large que l'autre. Une prise avec mise à la terre possède deux lames et une troisième pince de mise à...
-
Page 19: Installation
INSTALLATION 734 mm +/- 3 mm Support métallique Support métallique 1. Déterminez l’emplacement des vis dans le mur à l’aide du schéma 1. Veillez à fixer les deux supports au même niveau. Chevilles Support métallique Chevilles Support métallique 2. Insérez les chevilles dans les trous, puis insérez les vis pour fixer les supports contre le mur. ... - Page 20 Appareil Support mural 3. Accrochez l’appareil au mur. Remarque : L’espace entre les supports métalliques et le support de fixation en plastique au dos de l’appareil est conçu pour faciliter l’installation et permettre de désinstaller l’appareil du mur. ...
-
Page 21: Description Du Produit
DESCRIPTION DU PRODUIT Vue avant MODE VOL- VOL+ TUN- TUN+ AUX IN 1 MODE VOL- VOL+ TUN- TUN+ AUX IN 1 5. Entrée AUX IN 1 1. Écran LCD 6. Capteur infrarouge 2. Touche VEILLE/MODE 7. Touche VOLUME + 3. -
Page 22: Installation De La Pile
Télécommande MODE TUN- TUN+ FM SCAN CLOCK VOL- VOL+ BASS- BASS+ TREBLE- TREBLE+ 1. Touche MODE 7. Touche VOL- (Volume) Touche CLOCK 2. Touche VEILLE 8. Touche BASS- (Basses) 13. Touche VOL+ (Volume) 3. Touche FM SCAN 14. -
Page 23: Allumer/Éteindre L'appareil
ALLUMER/ÉTEINDRE L'APPAREIL Allumer l’appareil · Branchez l’adaptateur secteur fourni. · Appuyez sur la touche VEILLE pour allumer l'appareil. Éteindre l'appareil · Appuyez sur la touche VEILLE de la télécommande ou appuyez longuement sur la touche VEILLE du panneau avant de l’appareil. REMARQUE : Avant toute période d'inutilisation prolongée de l'appareil, débranchez l’adaptateur secteur. - Page 24 ENTRÉE AUX IN L’entrée AUX IN vous permet de brancher les sources audio externes suivantes : • Lecteur audio portable • Ordinateur portable ou de bureau Branchement de l’entrée AUX IN : 1. Branchez la fiche 3,5 mm d’un câble audio (fourni) dans la prise écouteurs ou la sortie audio/ligne d’un lecteur audio portable et dans l’entrée AUX IN 1 du panneau avant de l’appareil.
- Page 25 ENTRÉE AUX RCA - L’entrée AUX IN RCA vous permet de brancher les sources audio externes suivantes : · Téléviseur/Lecteur DVD/Magnétoscope - Branchement de l’entrée AUX IN RCA 1. Branchez le câble audio RCA (fourni) dans la sortie audio d’un lecteur DVD et dans l’entrée AUX 1 ou AUX 2 présente au dos de l’enceinte.
- Page 26 OPTICAL IN 1. Appuyez sur la touche "SOURCE" jusqu'à ce que l'écran affiche (OPTI). 2. Suivez la figure ci-dessous pour effectuer le raccordement. (Format PCM seulement) Arrière du DVD Cable optique non fourni Arrière de l'appareil Pendant la lecture · Appuyez sur la touche MUTE pour couper le son. Appuyez à nouveau sur cette touche pour réactiver le son.
- Page 27 (reportez-vous à sa notice d’utilisation). Allumez sa fonction Bluetooth et rendez-le visible. 4. Actualisez la liste de couplage sur votre périphérique Bluetooth. 5. Sélectionnez « Ajouter un nouvel appareil Bluetooth » ou « Paramétrer un appareil Bluetooth » “PROSCAN” sur votre périphérique. Il lance la recherche. Quand s’affiche sur votre...
-
Page 28: Spécifications
SPÉCIFICATIONS Alimentation de la télécommande CC 3 V, une pile bouton CR2025 Sortie de l’adaptateur secteur CC 12 V/2 A Sortie audio 2 x 10 W Puissance 20 W Portée efficace du Bluetooth 10 m Bande FM 87.5-108.0 MHz ACCESSOIRES 1 x Adaptateur secteur 1 x Notice d'utilisation 1 x Télécommande...
