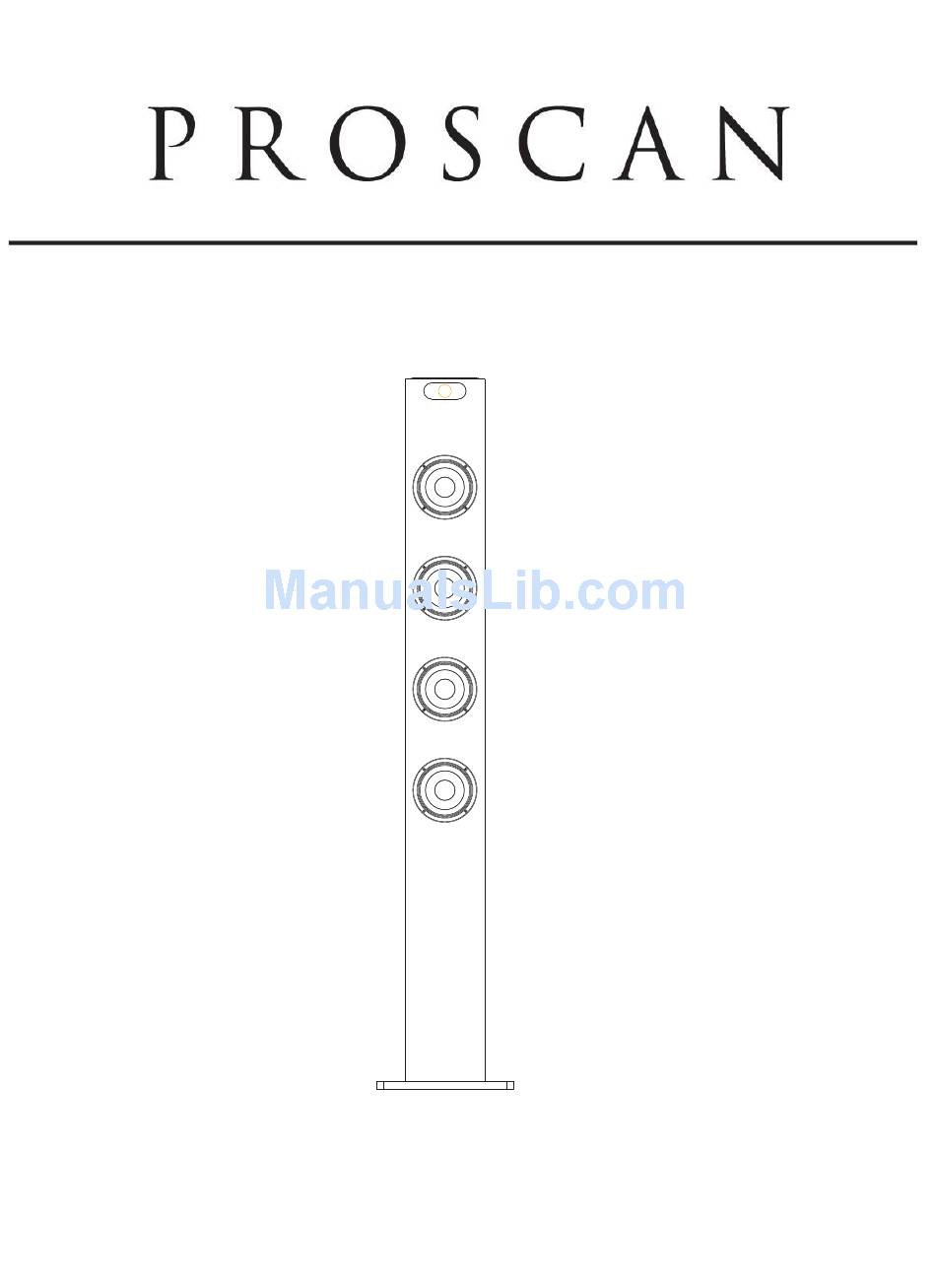

- Page 1 BLUETOOTH TOWER MODEL: PSP288-B-PL INSTRUCTION MANUAL PLEASE READ CAREFULLY BEFORE OPERATING THIS EQUIPMENT...
- Page 2 The lighting flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT The exclamation point within an equilateral triangle REMOVE COVER (OR BACK).
-
Page 4: Installation
INSTALLATION 1. Remote Sensor 2. Speakers 3. Base 4. Screws 5. Washers Note: Assemble the wooden base to the main body by the supplied screws and washers... -
Page 5: Location Of Controls
LOCATION OF CONTROLS MAIN UNIT 1. AUX IN jack 8. VOL+ (Volume Up) button 2. Indicator /TUNE+(Next) button 3. ST/MO(Stereo/Mono)button /TUNE-(Previous) button POWER button (Play/Pause) button 5. SOURCE button 12. Antenna 6. USB CHARGE Port 13. DC IN Jack 7. VOL- (Volume Down) button AUX IN INDICATOR USB CHARGE... - Page 6 LOCATION OF CONTROLS REMOTE CONTROL POWER SOURCE TUNE- TUNE+ ST/MO POWER button (Mute) button (Next)/TUNE+ button (Previous)/TUNE- button (Play/Pause) button 3. VOL (Volume)+/- buttons 8. ST/MO (Stereo/Mono) button 4. SOURCE button 9. EQ(Equalizer)
-
Page 7: Battery Installation--- Remote Control
BATTERY INSTALLATION--- REMOTE CONTROL -First Time Use Remove and discard the insulation tab as figure on the right -Replacing Batteries For Remote Control 1. Push and slide out the battery holder as figure 1 below. 2. Replace the battery with a new CR2025 button cell as the polarity markings on the rear of the Remote Control. -
Page 8: General Operations
GENERAL OPERATIONS 1. Insert the AC/DC Adapter plug into a conveniently located AC outlet having 100-240V~50/60Hz. The Indicate (Red) will light. 2. Press the Power button on the unit or remote control to power on the unit. 3. Press the SOURCE button repeatedly to switch to desired mode.The color of Indicator turns corresponding color as below: ~ Red: Standby... - Page 9 FM RADIO Power on the unit and press the SOURCE button on remote control or the SOURCE button on control plate until the indicator light turns Green. 1. Press /TUNE- or TUNE+ button on remote control to search manually to play the searched station.
- Page 10 BT Player (For details pairing procedures, please refer to the user’s manual of your BT device.). C. When the external BT player searched the Speaker, our model number “PSP288-B-PL” will appear on the display of external BT device. Select it and make pairing.
- Page 11 LISTEN TO EXTERNAL AUDIO DEVICES AUX IN INDICATOR USB CHARGE ST/MO SOURCE VOL- VOL+ POWER TUNE- TUNE+ 1. Connect one end of supplied audio connection cable to the AUX IN jack on the top of the unit as the figure above. 2.
-
Page 12: Usb Charge
USB CHARGE AUX IN INDICATOR USB CHARGE ST/MO SOURCE VOL- VOL+ POWER TUNE- TUNE+ Insert one end of the USB charging cable to the USB CHARGE port, insert the other end to the external device to charge. NOTE: The output power is 5V, 2.1A. -
Page 13: Troubleshooting Guide
TROUBLESHOOTING GUIDE Check the followings before requesting service SYMPTOM POSSIBLE CAUSE POSSIBLE SOULTION AC/DC adapter plug not No power Plug to the wall outlet. connected to the wall outlet Raise volume level by pressing the VOL Volume in minimum position (Volume) + button Play the music/movie in the connected The connected device is not... -
Page 14: Technical Specifications
TECHNICAL SPECIFICATIONS AC/DC Adapter Input......................AC 100-240V~50/60Hz Output.....................DC 12V 1.5 A Speakers ..........................3W x 4 FM 87.5 -108.0 MHz Radio Coverage....................Bluetooth Working Distance...................Up to 30 feet (Measured in open area. Wall and structures may affect the effective range.) Remote Working Distance....................Up to 15 feet Accessories 1 x User Manual 1 x Remote Control... - Page 15 TOUR BLUETOOTH MODÈLE : PSP288-B-PL MODE D’EMPLOI LISEZ CE MODE D’EMPLOI AVEC ATTENTION AVANT D’UTILISER CET APPAREIL...
- Page 16 CONSIGNES DE SÉCURITÉ IMPORTANTES ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR ATTENTION : AFIN DE RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE (OU LE CAPOT ARRIÈRE). NE CONTIENT AUCUNE PIÈCE REMPLAÇABLE PAR L’UTILISATEUR. CONTACTEZ LE PERSONNEL QUALIFIÉ POUR TOUTE OPÉRATION DE MAINTENANCE.
- Page 17 AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE CHOC ÉLECTRIQUE E T PA R A S I T E S , U T I L I S E R U N I Q U E M E N T L E S A C C E S S O I R E S RECOMMANDÉS.
- Page 18 Ne pas obstruer les ouvertures de ventilation. Suivez les instructions d’installation données par le fabriquant. Les fentes et les ouvertures dans le boîtier, sur l’arrière ou dans le fond sont présentes pour la ventilation, afin de s’assurer du fonctionnement continu de l’appareil et pour le protéger de la surchauffe. Ces ouvertures ne doivent pas être bloquées ou couvertes. Les ouvertures ne doivent jamais être bloquées en positionnant le produit sur un lit, sur un canapé, sur un tapis ou sur toute autre surface similaire.
- Page 19 14. Faites appel au personnel qualifié pour tout besoin de réparation. Une réparation est nécessaire lorsque l’appareil a été endommagé de quelque manière que ce soit. Par exemple, le cordon d’alimentation ou la fiche endommagé, du liquide à été renversé sur l’appareil. Contactez un professionnel également si des objets ont chuté...
- Page 20 INSTALLATION 1. Récepteur de télécommande 2. Haut-parleurs 3. Base 4. Vis 5. Rondelles Remarque : Attachez la base de bois au corps principal à l’aide des vis et des rondelles fournies.
-
Page 21: Emplacement Des Contrôles
EMPLACEMENT DES CONTRÔLES 8. Bouton VOL+ (augmentation du UNITÉ PRINCIPALE volume) 1. Prise d’entrée AUX IN / Bouton 2. Voyant FRÉQUENCE+(Suivant) 3. Bouton ST/MO (stéréo ou mono) / Bouton FRÉQUENCE- Bouton ALIMENTATION (Précédent) 5. Bouton SOURCE Bouton (Lecture/Pause) 6. Port de charge USB 12. Antenne 7. Bouton VOL- (réduction du volume) 13. - Page 22 EMPLACEMENT DES CONTRÔLES TÉLÉCOMMANDE POWER SOURCE TUNE- TUNE+ ST/MO Bouton (Suivant)/FRÉQUENCE + Bouton ALIMENTATION Bouton (Précédent)/FRÉQUENCE - Bouton (Lecture/Pause) 3. Boutons VOL+/- (volume) 8. Bouton ST/MO (stéréo ou mono) 4. Bouton SOURCE 9. EQ (Égalisateur) Bouton (Muet)
-
Page 23: Précautions Concernant Les Piles
INSTALLATION DE LA PILE ––– TÉLÉCOMMANDE Utilisation initiale Retirez et jetez la languette d’isolation comme illustré sur la droite Pour remplacer la pile de la télécommande 1. Poussez et faites glisser le support de pile hors de la télécommande comme illustré dans la figure 1 ci-dessous. 2. Remplacez la pile avec une pile-bouton CR2025 en respectant les polarités indiquées à l’arrière de la télécommande. 3. Fermez le compartiment de batterie. PRÉCAUTIONS CONCERNANT LES PILES Respectez ces précautions lors de l’utilisation de piles dans cet appareil : 1. N’utilisez que le type et la taille de pile spécifié. 2. Veillez à respecter les polarités lorsque vous installez une pile, comme indiqué... - Page 24 Récepteur de télécommande Environ 4,6 mètres UTILISATION 1. Insérez l’adaptateur CA/CC dans une prise murale aussi proche que possible de l’appareil et offrant un courant des caractéristiques suivantes : 100-240V~, 50/60Hz. Le voyant s’illumine en rouge. 2. Appuyez sur le bouton Alimentation de l’unité ou de la télécommande pour allumer l’unité. 3. Appuyez sur SOURCE de manière répétée pour sélectionner le mode désiré. Le voyant change de couleur pour indiquer les sources suivantes : ~ Rouge : Veille...
- Page 25 B. Allumez le lecteur Bluetooth externe et lancez une recherche. Effectuez le processus de jumelage selon les instructions du lecteur Bluetooth externe (pour en savoir plus, reportez-vous au mode d’emploi du dispositif en question). C. Une fois la recherche effectuée, le Haut-parleur doit apparaître sous le nom « PSP288-B-PL » sur l’écran du dispositif Bluetooth externe. Sélectionnez- le puis effectuez le jumelage. D. Il pourrait être nécessaire de saisir le code de jumelage : « 0000 ». E. Une fois la connexion effectuée, vous pouvez écouter la musique comme vous le faites d’habitude.
- Page 26 DIFFUSION DEPUIS DES PÉRIPHÉRIQUES AUDIO EXTERNES AUX IN INDICATOR USB CHARGE ST/MO SOURCE VOL- VOL+ POWER TUNE+ TUNE- 1. Connectez une extrémité du câble de connexion audio fourni à la prise AUX IN située à l’arrière de l’unité comme illustré ci-dessus. 2. Connectez l’autre extrémité de la prise Audio out/Line out/prise d’un téléphone à un lecteur externe (comme un iPhone, un iPad, un lecteur MP3, un Discman, etc.) 3. Allumez l’appareil. 4. Appuyez sur SOURCE de manière répétée jusqu’à ce que le voyant s’allume en orange. 5. Jouez la musique depuis les haut-parleurs externes comme vous le faites d’habitude...
- Page 27 Charge via USB AUX IN INDICATOR USB CHARGE ST/MO SOURCE VOL- VOL+ POWER TUNE- TUNE+ Insérez une extrémité du câble de recharge USB au PORT DE RECHARGE USB, insérez l’autre extrémité au dispositif externe pour recharger. REMARQUE : L’alimentaion de sortie est de 5V, 2,1A.
-
Page 28: Dépannage
DÉPANNAGE Consultez les solutions suivantes avant de faire appel au centre de services SYMPTÔME CAUSE POSSIBLE SOLUTION POSSIBLE La prise n’est pas Pas d’alimentation Branchez la prise branchée correctement secteur. dans la prise murale. Augmentez le volume en Le volume est au minimum pressant sur le bouton VOL (Volume) + Lancez la lecture de la musique ou film sur le... - Page 29 FICHE TECHNIQUE Adaptateur CA/CC Entrée ................ CA 100-240V~50/60Hz SortieCC ................12V 1.5 A Haut-parleurs .....................3W x 4 Largeur de bande radio ............FM 87,5 -108,0 MHz Portée de fonctionnement Bluetooth ........Jusqu’à 9,1 mètres (Mesuré dans un lieu ouvert. Les murs et structures sont susceptibles d’affecter cette distance.) Portée de fonctionnement de la télécommande .....Jusqu’à 4,6 mètres Accessoires 1 Mode d’emploi 1 télécommande...
