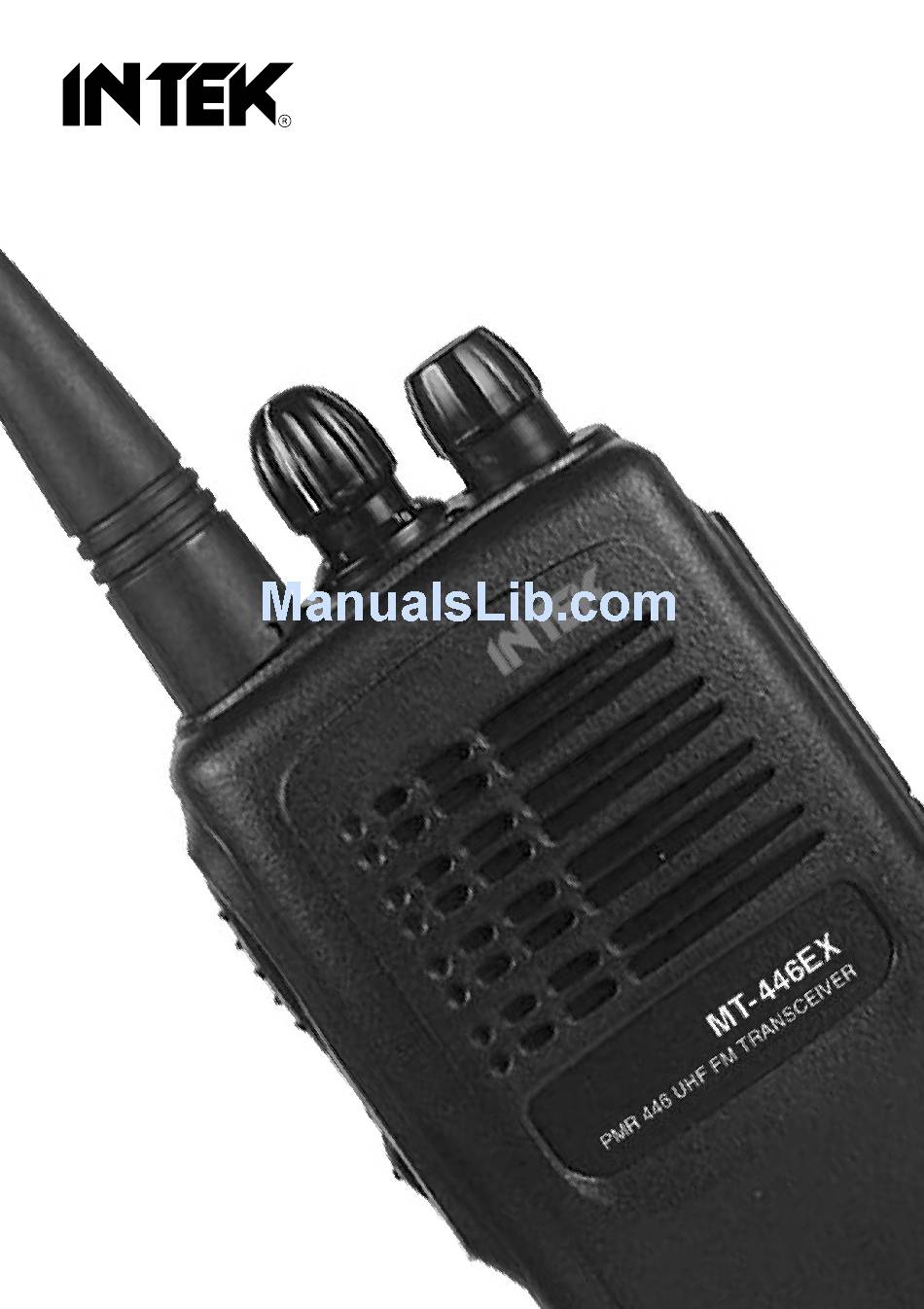

- Page 1 MT-446EX PROFESSIONAL 2-WAY RADIO PC PROGRAMMABLE PMR 446 / 16CH INSTRUCTION MANUAL MANUALE DI ISTRUZIONI...
- Page 2 Declaration of Conformity DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK MT-446EX comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 73/23/EEC, 89/336/EEC and 99/5/EC.
-
Page 3: Table Of Contents
INTEK S.R.L. declines any responsibility concerning any modification of the product, made by the user or by a third party, after delivery of the product. -
Page 4: General Information
As regulations are usually subject to possible modifications, please check the current regulations in your country with your dealer or local supplier. INTEK does not take any responsibility for illegal use and operation of this product not in accordance with the regulation of the country where the product is used. -
Page 5: Unpacking And Checking Parts
Unpacking and Checking Parts - Supplied Accessories Unpacking and checking parts Carefully unpack the product. Please identify all the parts listed below, before wasting the packaging. If any part is missing or if the packaging shows any damage, please contact your dealer immediately. Supplied accessories 7.2V 1200mAh Li-Ion Rechargeable Battery Pack Electronic Quick Desk Charger... -
Page 6: Preliminary Steps
Preliminary Steps Battery charging Connect the 230VAC adaptor charger to the desk type battery charger and to a 230VAC outlet. The Red Led will flash to confirm that the charger is powered. Insert the empty battery or the transceiver with the battery pack in the battery charger. - Page 7 Preliminary Steps To install the battery Please align the two battery slots with the fit runner on the lower side of the transceiver. Press the battery downward untill the locker placed on the rear side of the radio hooks and fastens the battery. To remove the battery To remove the battery, press the battery locker placed on the rear side of the radio and slide the battery away from the radio.
- Page 8 Preliminary Steps Install the external earset-microphone jack rubber cover. If an external earset-microphone is not used, please install the earset- microphone jack rubber cover. Install the earset-microphone jack rubber cover, by matching the three rubber tabs with the holes on the radio, as showed on the drawing. If the earset-microphone jack rubber cover is removed, radio will not be splash proof.
-
Page 9: Getting Acquainted With The Product
Getting Acquainted with the Product GETTING ACQUAINTED WITH THE PRODUCT Antenna Fixed non removable rubber flexible antenna. Channel Selector Turn the selector to select the desired channel from 1 to 16. Power ON switch and volume control Switch on the transceiver turning the knob clockwise or counterclockwise to switch it off. To increase the volume, turn the knob clockwise or counterclockwise to decrease it. -
Page 10: Getting Started
Getting Acquainted with the Product - Getting Started MONITOR Key Press this key to open the Squelch and release it to close the Squelch. External earset-microphone jack rubber cover This cover protects the external earset-microphone jack and makes the radio splash proof. 10. -
Page 11: Automatic Channel Scanning
Getting Started - Automatic Channel Scanning Channels selection Turn the channels selector (2) to select the channels. Transmission In order to transmit, press the PTT key (7) and speak with your normal voice, keeping the microphone at about 4 cm from your mouth. The LED indicator (6) will light in red color. -
Page 12: Additional Functions
Advanced Functions ADVANCED FUNCTIONS Time-Out-Timer (*) This function has two purposes: to allow, after a set time, to listen to other urgent calls. to avoid to transmit for an endless time, in order to prevent overheating or damage to the transceiver. -
Page 13: Specification
Specifications - Optional Accessories SPECIFICHE TECNICHE General Frequency 446.00625 - 446.09375 MHz Channels 16 (15+S) Channel spacing 12.5 KHz DC input voltage 7.2 VDC Operating temperature -20/+55° Dimensions mm 58 x 120 x 35 Weight 240 gr. (with battery pack) Receiver Sensitivity (12dB Sinad) 0.25 µV... -
Page 14: Frequency/Channels Programming
Channels Programming - User Information FREQUENCY / CHANNELS PROGRAMMING (factory default programming) FREQUENCY FREQUENCY CTCSS / DCS CHANNEL TONE 446.00625 446.00625 446.01875 446.01875 446.03125 446.03125 446.04375 446.04375 107.2 446.05625 446.05625 110.9 446.06875 446.06875 114.8 446.08125 446.08125 118.8 446.09375 446.09375 123.0 446.00625 446.00625 127.3... -
Page 15: Indice
INTEK s.r.l. declina qualsiasi responsabilità relativamente a modifiche della programmazione del ricetrasmettitore, eseguite dall’utente o da terzi, dopo la consegna del prodotto. -
Page 16: Informazioni Per L' Utente
Informazioni per l' utente Grazie ! Vi ringraziamo per aver scelto INTEK per applicazioni civili. Siamo certi che questo ricetrasmettitore di facile uso vi consentirà di comunicare in modo affidabile e di svolgere le vostre attività professionali con la massima efficienza. Questo ricetrasmettitore incorpora la più avanzata tecnologia e sarete soddisfatti del suo livello di qualità... -
Page 17: Disimballaggio E Verifica Delle Parti
Disimballaggio e verifica delle parti - Accessori forniti Disimballaggio e verifica delle parti Disimballate accuratamente il ricetrasmettitore. Si raccomanda di identificare tutte le parti elencate nella tabella seguente, prima di eliminare l’imballo. Se vi sono stati danni o mancanze durante la spedizione, contattate immediatamente il vostro fornitore. -
Page 18: Preparazione
Preparazione Ricarica della batteria Collegare l’adattatore 230V alla presa posta sul retro del caricatore da tavolo, come mostrato dal disegno. Collegare l' adattatore alla presa 230VAC. Il LED rosso inizierà a lampeggiare. Inserire la batteria scarica o il ricetrasmettitore con la batteria installata nel caricabatteria. - Page 19 Preparazione Installare la batteria Fare coincidere le 4 scanalature della batteria con le guide corrispondenti sulla parte posteriore del ricetrasmettitore. Fare scivolare la batteria sul retro del ricetrasmettitore fino a quando il blocco posto alla base della radio si aggancia e blocca la batteria. Rimuovere la batteria Per rimuovere la batteria premere sul blocco posto alla base della radio e far scivolare via la batteria dalla radio.
- Page 20 Preparazione Installare la chiusura per la presa earset-mic Se non si utilizza un microfono-altoparlante esterno, coprire la presa con il coperchio in gomma in dotazione. Applicare il coperchio facendo coincidere i 3 dentelli in gomma con i 3 fori posti sul lato destro della radio come mostrato nel disegno. Questa copertura assicura inoltre la tenuta stagna (anti spruzzo) del ricetrasmettitore, che non sarà...
-
Page 21: Familiarizzare Con Il Prodotto
Familiarizzare con il prodotto FAMILIARIZZARE CON IL PRODOTTO Antenna Antenna flessibile in gomma non rimuovibile. Selettore dei canali Ruotare il selettore per selezionare il canale desiderato da 1 a 16. Interruttore di accensione e controllo volume Ruotare la manopola in senso orario per accendere il ricetrasmettitore e in senso antiorario per spegnerlo. -
Page 22: Operazioni Di Base
Familiarizzare con il prodotto - Operazioni di base Tasto MONITOR Premere questo tasto per aprire lo Squelch e ascoltare quindi il rumore di fondo. Rilasciare il tasto Monitor (15) per richiudere lo Squelch. Copertura della presa Earset-mic Coperchio di gomma in dotazione che consente di coprire la presa per microfono esterno e quindi di rendere la radio a tenuta stagna. -
Page 23: Scansione Automatica Dei Canali
Operazioni di base - Scansione automatica dei canali Selezione dei canali Ruotare il selettore dei canali (2) per selezionare il canale desiderato. Trasmissione Per effettuare una chiamata, premere il tasto PTT (7) e parlare con un volume di voce normale, tenendo il microfono a circa 4 cm dalla vostra bocca. -
Page 24: Funzioni Supplementari
Funzioni supplementari FUNZIONI SUPPLEMENTARI Time-Out-Timer (*) Lo scopo di questa funzione è duplice : permettere dopo un tempo prefissato l’ascolto di altre chiamate urgenti. evitare la trasmissione per un tempo illimitato, al fine di prevenire surriscaldamento o danni del ricetrasmettitore. Dopo un tempo programmabile (da 30 a 300 secondi) di trasmissione ininterrotta, il ricetrasmettitore interrompe automaticamente la trasmissione emettendo un suono di avviso (funzione programmabile). -
Page 25: Specifiche Tecniche
Specifiche tecniche - Accessori opzionali SPECIFICHE TECNICHE Generali Gamma di frequenza 446.00625 - 446.09375 MHz Canali 16 (15+S) Canalizzazione 12.5 KHz Tensione di alimentazione 7.2 VDC Temperatura di funzionamento -20/+55° Dimensioni mm 58 x 120 x 35 Peso 240 gr. (con batteria) Ricevitore Sensibilità... -
Page 26: Programmazione Canali / Avviso Agli Utenti
Programmazione canali - Avviso agli utenti PROGRAMMAZIONE CANALI FREQUENZA DI FREQUENZA DI CANALI CTCSS / DCS TRASMISSIONE RICEZIONE 446.00625 446.00625 446.01875 446.01875 446.03125 446.03125 446.04375 446.04375 107.2 446.05625 446.05625 110.9 446.06875 446.06875 114.8 446.08125 446.08125 118.8 446.09375 446.09375 123.0 446.00625 446.00625 127.3 446.01875... -
Page 27: Avvertenze Importanti / Garanzia Limitata
MT-446EX N. di serie : Data: Timbro e firma del rivenditore Prodotto importato e distribuito da INTEK S.R.L. Via G. Marconi, 16 - 20090 Segrate (MI) - Tel. 02-26950451 - Fax. 02-26952185 www.intek-com.it / e-mail : intek.com@intek-com.it - 25 -... - Page 28 PRINTED IN CHINA...
