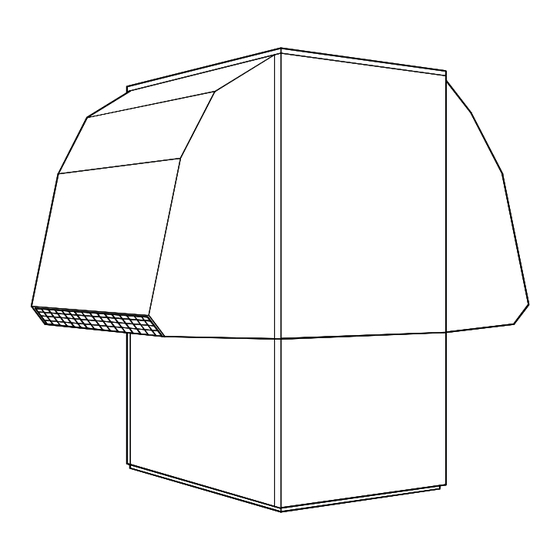

LA 22HS
LA 26HS
Luft/Wasser-
Wärmepumpe für
Außenaufstellung
Bestell-Nr. / Order no. / N
Air-to-Water Heat
Pump for Outdoor
Installation
o
de commande : 452158.66.10
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation
extérieure
FD 8902
Advertisement
Chapters
Related Manuals for Dimplex LA 22HS
Summary of Contents for Dimplex LA 22HS
- Page 1 LA 22HS LA 26HS Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Luft/Wasser- Air-to-Water Heat Pompe à chaleur Wärmepumpe für Pump for Outdoor air-eau pour Außenaufstellung Installation installation extérieure Bestell-Nr. / Order no. / N de commande : 452158.66.10...
-
Page 3: Table Of Contents
8.2 Reinigung Heizungsseite ........................DE-7 8.3 Reinigung Luftseite ..........................DE-8 8.4 Wartung ............................... DE-8 Störungen / Fehlersuche ......................DE-8 10 Außerbetriebnahme / Entsorgung .................... DE-8 11 Geräteinformation ........................DE-9 12 Garantieurkunde........................DE-10 Anhang / Appendix / Annexes ......................A-I www.dimplex.de DE-1... -
Page 4: Bitte Sofort Lesen
Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und zählt auch die Beachtung der zugehörigen Produktschriften. -
Page 5: Verwendungszweck Der Wärmepumpe
Reif auf dem Verdampfer an und verschlechtert die Wärme- übertragung. Der Verdampfer wird durch die Wärmepumpe nach Bedarf automatisch abgetaut. Je nach Witterung können dabei Dampfschwaden am Luftausblas entstehen. Verdampfer Rückschlagventil Ventilator Schaltkasten Pressostate Verflüssiger Filtertrockner Verdichter R404A Verdichter R134a www.dimplex.de DE-3... -
Page 6: Schaltkasten
Transport 3.2 Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab- ACHTUNG! nahme der unteren Frontabdeckung und dem Lösen der sich Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° rechts oben befindenden Befestigungsschraube kann der (in jeder Richtung) gekippt werden. -
Page 7: Aufstellung
Stellen (siehe Bild) zu entleeren und ggf. auszublasen. Bei den. Kondensat nicht direkt in Klärbecken und Gruben einleiten, Wärmepumpenanlagen, an denen ein Stromausfall nicht erkannt da die aggressiven Dämpfe den Verdampfer zerstören können. werden kann (Ferienhaus), ist der Heizungskreis mit einem ge- eigneten Frostschutz zu betreiben. www.dimplex.de DE-5... -
Page 8: Elektrischer Anschluss
Inbetriebnahme 6.3 Elektrischer Anschluss Der Leistungsanschluss der Wärmepumpe erfolgt über ein han- 7.1 Allgemein delsübliches 4-adriges Kabel. Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, gemäß der Leistungsaufnahme der Wärmepumpe (siehe An- sollte diese von einem vom Werk autorisierten Kundendienst hang Geräteinformation) sowie der einschlägigen VDE- (EN-) durchgeführt werden. -
Page 9: Reinigung / Pflege
Beschädigungen durch eventuell im System verbliebene Reinigungsmittelreste zu verhindern. Die Säuren sind mit Vorsicht anzuwenden und es sind die Vor- schriften der Berufsgenossenschaften einzuhalten. Im Zweifelsfall ist mit dem Hersteller des Reinigungsmittels Rücksprache zu halten! www.dimplex.de DE-7... -
Page 10: Reinigung Luftseite
Störungen / Fehlersuche 8.3 Reinigung Luftseite Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi- Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen. und wartungsfrei arbeiten. Tritt dennoch einmal eine Störung auf, Dazu ist die Wärmepumpe an der Frontseite zuerst unten und wird diese im Display des Wärmepumpenmanagers angezeigt. -
Page 11: Geräteinformation
11 Geräteinformation Typ- und Verkaufsbezeichnung LA 22HS LA 26HS Bauform Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 24 IP 24 Aufstellungsort außen außen Leistungsangaben Temperatur-Betriebseinsatzgrenzen: bis 75 ± 2 / ab 18 bis 75 ± 2 / ab 18 Heizwasser-Vorlauf / -Rücklauf... -
Page 12: Garantieurkunde
Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden. - Page 13 8.2 Cleaning the Heating System ......................EN-7 8.3 Cleaning the Air System ........................EN-8 8.4 Maintenance ............................EN-8 Faults / Trouble-Shooting ......................EN-8 10 Decommissioning/Disposal ...................... EN-8 11 Device Information ........................EN-9 Anhang / Appendix / Annexes ......................A-I www.dimplex.de EN-1...
-
Page 14: Please Read Immediately
Please Read 1.2 Intended Use Immediately This device is only intended for use as specified by the manufac- turer. Any other use beyond that intended by the manufacturer is prohibited. This includes the user's abiding by the manufacturer's 1.1 Important Information product brochures. -
Page 15: Purpose Of The Heat Pump
Steam may be emitted from the air outlet depending on the at- mospheric conditions. Evaporator Check valve Ventilator Switch box Pressure switches Liquifier Filter dryer R404A compressor R134a compressor www.dimplex.de EN-3... -
Page 16: Switch Box
Transport 3.2 Switch Box The switch box is located in the heat pump. It can be swung out ATTENTION! after removing the lower front cover and loosening the fastening When transporting the heat pump, ensure that it is not tilted more than screw located in the upper right-hand corner. -
Page 17: Set-Up
(see illustration). The heating circuit should be operated with a suitable antifreeze if heat pump systems are im- plemented in buildings where a power failure can not be detected (holiday home). www.dimplex.de EN-5... -
Page 18: Electrical Connection
Start-up 6.3 Electrical Connection A standard four-core cable is used for connecting the heat pump 7.1 General Information to the power supply. The cable must be provided by the customer. The conductor To ensure that start-up is performed correctly, it should only be cross section is selected in accordance with the power consump- carried out by an after-sales service technician authorised by the tion of the heat pump (see Appendix Device Information) and the... -
Page 19: Maintenance / Cleaning
Acids must be used with great care and all relevant regulations of the employers’ liability insurance associations must be adhered If in doubt, contact the manufacturer of the chemicals! www.dimplex.de EN-7... -
Page 20: Cleaning The Air System
Faults / Trouble- 8.3 Cleaning the Air System Shooting Evaporator, ventilator and condensate outflow should be cleaned of contamination (leaves, twigs, etc.) before each new heating period. Do this by opening the front of the heat pump. The bottom This heat pump is a quality product and is designed for trouble- should be opened first followed by the top. -
Page 21: Device Information
11 Device Information Type and order code LA 22HS LA 26HS Design Degree of protection according to EN 60 529 for compact devices IP24 IP24 and heating components Installation Location Outdoors Outdoors Performance data Operating temperature limits: up to 75 ± 2 / above 18 up to 75 ±... - Page 22 Table des matières A lire immédiatement ! .......................FR-2 1.1 Remarques importantes........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives ......................FR-2 Utilisation de la pompe à chaleur....................FR-3 2.1 Domaine d’utilisation..........................FR-3 2.2 Fonctionnement ........................... FR-3 Fourniture ............................FR-3 3.1 Appareil de base ..........................
-
Page 23: Lire Immédiatement
Avant d’ouvrir l’appareil, assurez-vous que tous les circuits électriques réfrigérant des appareils contenant 6 kg ou plus de fluide frigorigène doit sont bien hors tension. être vérifiée tous les ans. Vous trouverez plus d'informations à ce sujet dans le chapitre Entretien / Nettoyage. www.dimplex.de FR-2... -
Page 24: Utilisation De La Pompe À Chaleur
Utilisation de la pompe Fourniture à chaleur 3.1 Appareil de base 2.1 Domaine d’utilisation La pompe à chaleur est livrée sous forme compacte et contient les composants énumérés ci-dessous. La pompe à chaleur air/eau haute température est exclusive- Les deux circuits réfrigérants sont « hermétiquement fermés » et ment prévue pour le réchauffement de l'eau de chauffage. -
Page 25: Boîtier Électrique
Lorsque vous enfoncez les tubes porteurs à travers le châssis, faîtes attention à ne pas endommager de composant. Les 8 capuchons noirs, livrés avec l'appareil doivent être encli- quetés dans les orifices de transport disponibles sur le lieu d'em- placement. Ouverture du couvercle Fermeture du couvercle www.dimplex.de FR-4... -
Page 26: Installation
Installation Montage 5.1 Remarques d’ordre général 6.1 Remarques d’ordre général D'une manière générale, l’appareil doit être installé sur une sur- Les raccordements suivants doivent être réalisés sur la pompe à face durablement plane, lisse et horizontale. Ici, le châssis de- chaleur : vrait adhérer au sol sur tout son pourtour afin de garantir une iso- Circuits départ et retour de l’installation de chauffage... -
Page 27: Branchements Électriques
à chaleur. à chaleur. La cartouche chauffante doit être désactivée pour des Pour des informations plus détaillées, cf. schémas électriques en installations mono-énergétiques. annexe. www.dimplex.de FR-6... -
Page 28: Nettoyage / Entretien
Nettoyage / entretien Température Différence de température max. de départ entre circuits départ et retour du 8.1 Entretien chauffage à -20 °C -15 °C Il faut éviter d’appuyer ou de déposer des objets sur l’appareil -14 °C -10 °C afin de protéger la laque. Les parties extérieures de la pompe à -9 °C -5 °C chaleur peuvent être essuyées avec un linge humide et des pro-... -
Page 29: Nettoyage Côté Air
L'utilisateur doit pouvoir fournir la preuve que l'étanchéité a été l’art. vérifiée et conserver cette preuve pendant au moins 5 ans. Selon la directive européenne n° 1516/2007/CE, ce contrôle doit être effectué par du personnel qualifié. Vous pouvez utiliser le ta- bleau annexe pour votre dossier. www.dimplex.de FR-8... -
Page 30: Informations Sur Les Appareils
11 Informations sur les appareils Désignation technique et commerciale LA 22HS LA 26HS Forme Type de protection selon EN 60 529 pour app. compact ou élt. de chauffe IP 24 IP 24 Emplacement extérieur extérieur Indications de puissance Température - limites d’exploitation : jusqu’à... - Page 31 Maßbild / Dimension Drawing / Schéma coté ................A-II Diagramme / Diagrams / Diagrammes ..................A-III 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques LA 22HS ..........A-III 2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques LA 26HS ..........A-IV Stromlaufpläne / Circuit Diagrams / Schémas électriques............A-V 3.1 Steuerung / Control / Commande ......................A-V...
-
Page 32: Maßbild / Dimension Drawing / Schéma Coté
1 Maßbild / Dimension Drawing / Schéma coté A-II... -
Page 33: Diagramme / Diagrams / Diagrammes
2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques LA 22HS www.dimplex.de A-III... -
Page 34: Kennlinien / Characteristic Curves / Courbes Caractéristiques La 26Hs
2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques LA 26HS A-IV... -
Page 35: Stromlaufpläne / Circuit Diagrams / Schémas Électriques
3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande www.dimplex.de... -
Page 36: Last / Load / Charge
3.2 Last / Load / Charge A-VI... -
Page 37: Anschlussplan / Circuit Diagram / Schéma Électrique
3.3 Anschlussplan / Circuit Diagram / Schéma électrique Klemmenplan und Belegung der Steckverbinder im Luft/Wasser-Außengerät LA 22HS / LA 26HS Terminal connection diagram and connector assigment in the LA 22HS / LA 26HS ait-to-water outdoor unit Schéma des bornes de connexion et affectation des connecteurs dans l’appareil air/eau extérieur LA 22HS / LA 26HS... -
Page 38: Legende / Legend / Légende
3.4 Legende / Legend / Légende Pressostat Heißgasbypassventil Hot gas bypass valve controller Pressostat vanne à by-pass des gaz chauds Pressostat Abtauende Defrost end controller Pressostat fin de dégivrage Düsenringheizung Nozzle ring heater Chauffage à couronne perforée Pressostat HGB-Ventil Pressure switch, HGB valve Pressostat vanne HGB Pressostat Hochdruck High-pressure switch... -
Page 39: Hydraulische Prinzipschemen / Hydraulic Plumbing Diagram / Schémas Hydrauliques
4 Hydraulische Prinzipschemen / Hydraulic Plumbing Diagram / Schémas hydrauliques 4.1 Monoenergetische Anlage / Mono Energy System / Installation monoénergétique www.dimplex.de A-IX... -
Page 40: Monoenergetische Anlage Und Warmwasserbereitung / Mono Energy System And Domestic Hot Water Preparation / Installation Monoénergétique Et Production D'eau Chaude
4.2 Monoenergetische Anlage und Warmwasserbereitung / Mono Energy System and Domestic Hot Water Preparation / Installation monoénergétique et production d’eau chaude... -
Page 41: Legende / Legend / Légende
External wall sensor Sonde de paroi extérieure Rücklauffühler Return flow sensor Sonde de retour Warmwasserfühler Hot water sensor Sonde d’eau chaude Elektroverteilung Electrical distribution system Distributeur courant électrique Kaltwasser Cold water eau froide Warmwasser Domestic hot water Eau chaude www.dimplex.de A-XI... -
Page 42: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité A-XII... -
Page 43: Wartungsarbeiten / Maintenance Work / Opérations De Maintenance
Les opérations de maintenance et les contrôles d’étanchéité suivants ont été effectués selon la directive n° 842⁄2006⁄CE: Datum entnommen / aufgefüllt Name der Fachfirma: Unterschrift des Prüfers Date extracted / completed Name of specialised company Signature of examiner Date prélevé / rempli Nom de l’entreprise spécialisée Signature de l’agent de contrôle www.dimplex.de A-XIII... - Page 44 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
