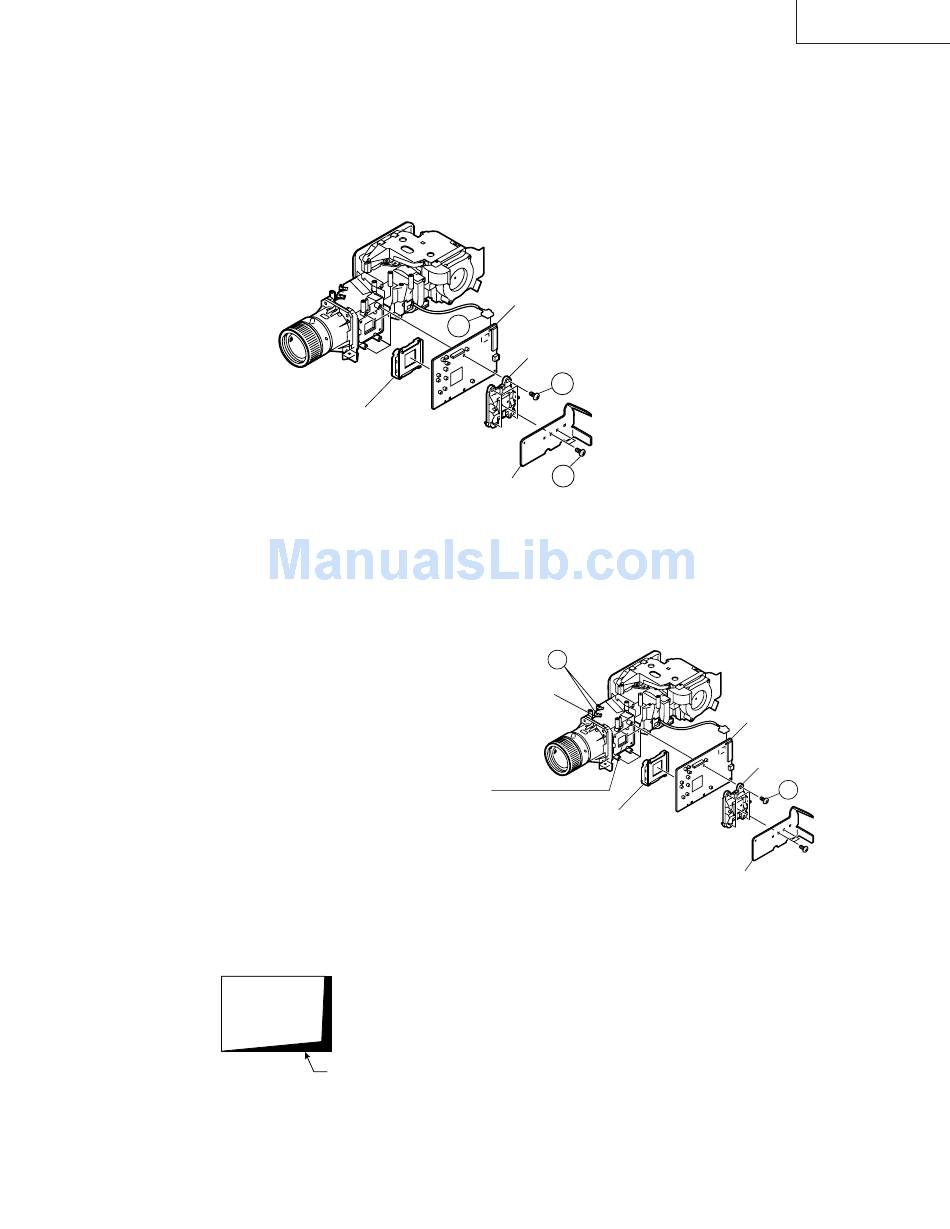

6. Ausbau der Formatierer-Platine
6-1. Die Steckverbinder abtrennen.
6-2. Die beiden Sperrschrauben von der Wärmesenke entfernen.
6-3. Die vier Sperrschrauben von der Rückhalteplatten-Bügel entfernen, und die Formatierer-Platine abnehmen.
Hinweis: Die DMD(Digital-Mikrospiegel-Vorrichtung)-Einheit wird leicht durch statische Elektrizität beeinflusst.
Beim Umgang mit diesem Gerät immer ein statikableitendes Armband tragen oder andere Maßnahmen gegen
Statik treffen.
DMD(Digital-Mikrospiegel-
Vorsichtsmaßregeln zur Auswechslung des DMD
(Digital-Mikrospiegel-Vorrichtung) -Chips
Hinweis: Sicherstellen, daß sich keine Staube und
Fingerabdrücke auf dem Deckglas des
DMD-Chips und der Prismen-Oberfläche
des Optikapparats zurücklassen.
1. Beim Festziehen der 4 Schrauben der
R ü c k h a l t e p l a t t e n - B a u g r u p p e
Rückhalteplatte auf die Formatier-Platine
niederdrücken und die Schrauben diagonal
festziehen.
2. Falls ein Schatten auf dem Projektionsschirm
erscheint, wie in der Abbidlung 1, die beide
Schrauben von der Spiegeleinstellplatte lockern
und diese Platte bewegen, um das Leuchtfeld
des DMD-Chips einzustellen.
Abbildung 1
6-1
Vorrichtung)-Einheit
Wärmesenke
Spiegeleinstellplatte
d i e
Schatten
Formattierer-Platineneinheit
Rückhalteplatten-Baugruppe
6-3
6-2
2
Prismen-OberflŠcha
DMD(Digital-Mikrospiegel-
Vorrichtung)-Chip
+ Au§enrahmen
+ Druckfeder
61
PG-M25X
Formattierer-Platineneinheit
RŸckhalteplatten-Baugruppe
1
WŠrmesenke
