PNB-7KE

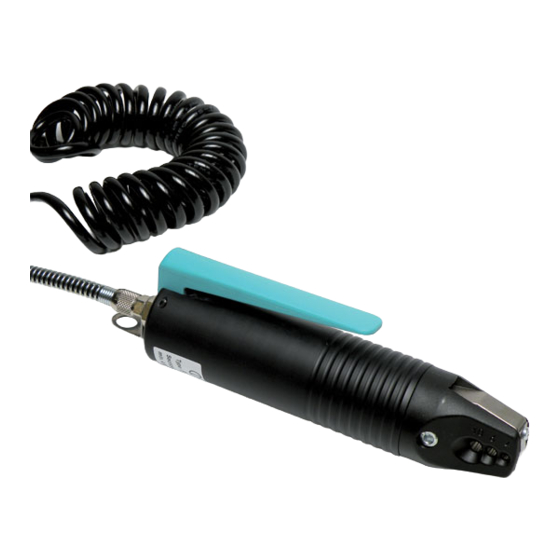

PNEUMATIC CRIMPER
PRESSA PNEUMATICA
PNB-7KE
OPERATION AND MAINTENANCE MANUAL
Operation and maintenance manual
MANUALE D'USO E MANUTENZIONE
Pneumatic Crimper PNB-7KE
Manuale d'uso e manutenzione
11 M 008 I/E
ENGLISH page 1
ITALIANO pag. 9
Page 1
Pagina 9

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PNB-7KE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Cembre PNB-7KE

Summary of Contents for Cembre PNB-7KE

  • Page 1 80939 München (Deutschland) 181 Fieldcrest Avenue Teléfono: 91 4852580 Phone: (47) 33361765 Telefon: 089/3580676 Edison, New Jersey 08837 (USA) Pneumatic Crimper PNB-7KE Telefax: 91 4852581 Telefax: (47) 33361766 Telefax: 089/35806777 Tel.: (732) 225-7415 - Fax: (732) 225-7414 E-mail: info@cembre.es E-mail: cembre@cembre.no E-mail: info@cembre.de...

  • Page 2: Basic Information

    PNB-7KE SAFETY Basic information The basic prerequisite for ensuring safe use and continuous operation of the PNB-7KE is knowledge of and compliance with the safety instructions. It is a question of your own safety! All persons working with the PNB-7KE must observe the notes on safety.

  • Page 3: Designated Use

    SAFETY Designated use The PNB-7KE is to be used exclusively for crimping wire-end ferrules with cross sections between 4 and 10 mm². Under no circumstances should large metal parts or similar objects be introduced; the die set will be ruined.

  • Page 4: Dati Tecnici

     Inappropriate use and use which goes beyond that described in the operating instructions. Peso ..........................450 g circa  Unauthorised structural amendments to the PNB-7KE.  Continued use of the PNB-7KE when a malfunction has been established.  Repairs carried out inappropriately. Targhetta dati...

  • Page 5: Parti Di Ricambio

    Per ordinare parti di ricambio riferirsi allo specifico codice articolo. Application The PNB-7KE is a pneumatic crimping tool for wire-end ferrules with a cross-section of between 4 and 10 mm². On account of its handy design it is ideally suited to wiring electrical cabinets.

  • Page 6: Operation

    OPERATION PNB-7KE MANUTENZIONE Commissioning  Check whether finger guard plate (1) is present Prima di smontare la PNB-7KE scollegare l'aria compressa! and is sitting firm.  Check whether the die set (2) is free from foreign matter. Pulizia  Check whether the pneumatic tubing nuts (3) have been tightened firmly.

  • Page 7: Messa In Funzione

    MAINTENANCE PNB-7KE OPERATION Messa in funzione  Controllare che la protezione delle dita (1) sia The PNB-7KE must be opened. presente e ben fissata. Disconnect compressed air!  Controllare che la matrici di compressione (2) siano libere da corpi estranei.

  • Page 8: Spare Parts

    The following spare parts can be ordered with the appropriate Article No. Applicazione La PNB-7KE è una pressa pneumatica adatta alla compressione di tubetti terminali isolati e non isolati di sezione compresa tra 4 e 10 mm². E’ un'apparecchiatura maneggevole particolarmente indicata per il cablaggio all’interno dei quadri elettrici.
  • Page 9 Air consumption ....................0.2 l/Crimping at 5 bar  Modifiche strutturali e non autorizzate alla PNB-7KE. Dimensions (diameter x length) ..................44 x 190 mm  Uso continuato della PNB-7KE anche quando è in atto un malfunzionamento. Weight..........................approx. 450 g  Riparazioni effettuate in modo inadeguato.

  • Page 10: Garanzia

    Pericolosità della macchina Proteggere il tubo dell’aria compressa dal calore, dall’olio e dagli spigoli taglienti. La PNB-7KE è stata costruita secondo le norme tecniche di sicurezza riconosciute ed è stata sottoposta ad esame di sicurezza ricevendo l'accettazione ufficiale. Dispositivi di sicurezza E’...
