BLOCAGE DU NETTOYEUR DE PISCINEN
AVANT
1

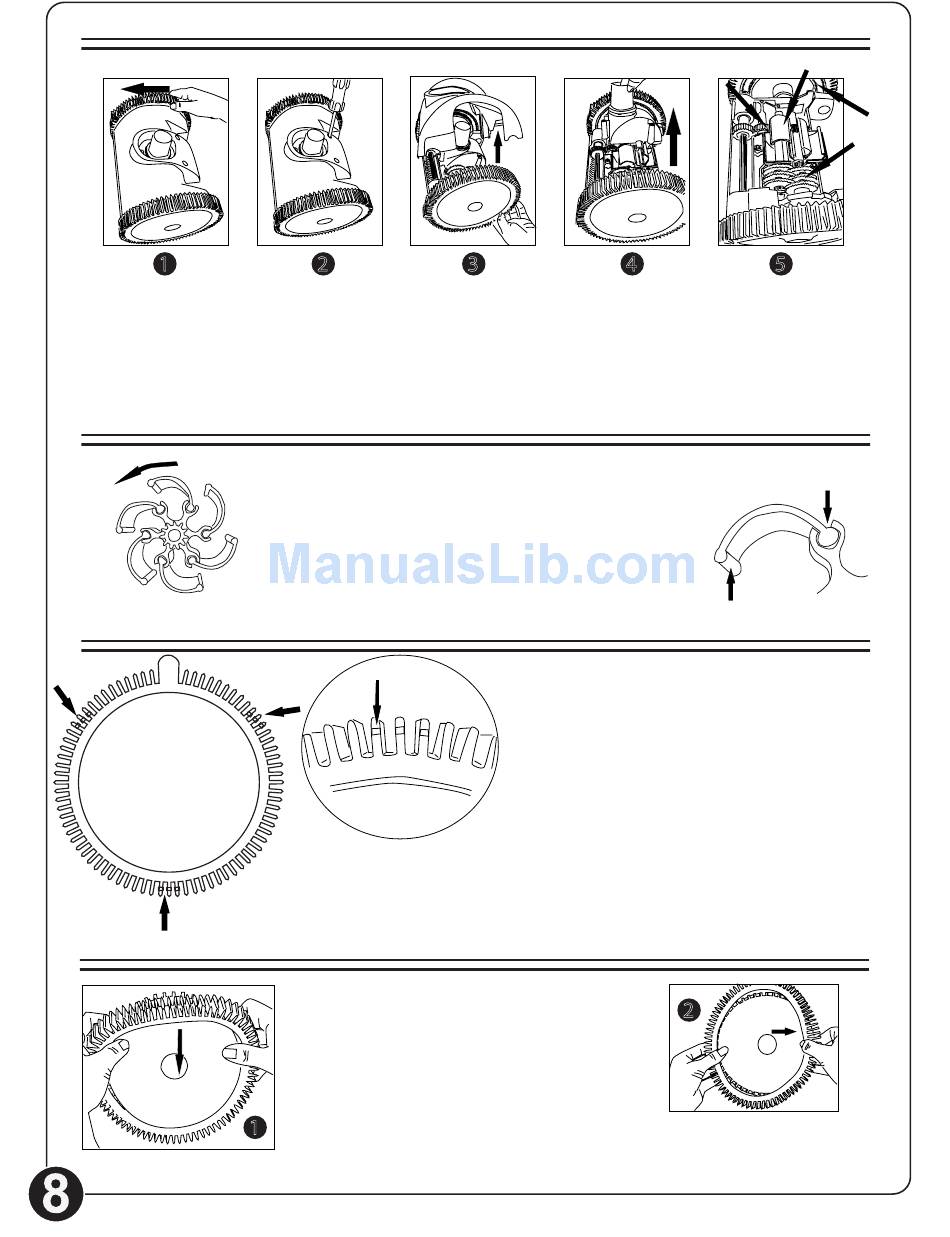

1. Faites tourner la roue avant vers l'avant (la calandre est l'avant). Si la roue ne tourne pas, il y a un blocage. 2. Enlevez les trois
vis qui retiennent en place le couvercle du dessus. 3. Enlevez le couvercle du dessus. 4. Enlevez le couvercle de la turbine (pour
l'enlever, faites le bouger légèrement vers le haut). 5. Inspectez visuellement le nettoyeur. Enlevez tout débris dans la turbine,
l'engrenage réducteur, les moyeux, etc. Si vous enlevez les aubes ou les pales de la turbine, assurez-vous de les remettre en
place correctement (vois plus bas). Replacez le couvercle de la turbine et répétez l'étape 1 avant de replacer le couvercle du
dessous. Revissez les 3 vis.
TURBINE AUBES ET PALES
ARRIÈRE
AVANT
DE LA
CALANDRE
PNEUS
(marqueurs d'usure)
marques d'usure
POUR ENLEVER ET REMPLACER UN PNEU
AVANT DE FAIRE QUOI QUE CE SOIT, ARRÊTEZ LA POMPE. L'ASPIRATION PEUT S'AVÉRER DANGEREUSE!!!
2
Les aubes de la turbine doivent être placées dans le moyeu de
la turbine dans une certaine direction. Nous utilisons la
mnémonique suivante : « Les aubes de la turbine sont comme
un vague qui se brise sur la calandre ». À l'avant de l'unité, les
aubes sont convexes (comme une montagne) tandis qu'à
l'arrière, elles sont concaves (comme une vallée). REMARQUE :
Le bout elliptique plus gros des aubes doit être placé dans
la turbine.
marques
d'usure
1. Placez le nettoyeur sur une surface de travail. En
utilisant seulement vos mains (d'autres outils pourraient
endommager le nettoyeur), détachez simplement le pneu
du bas vers le haut. Remarque : Contrairement aux pneus
arrière, les pneus avant possèdent toujours une saillie
(sculpture surélevée). Pour enlever les pneus arrière, vous
devrez enlever le couvercle et les roues (voir page suivante).
1
2. Pour replacer le pneu, étirez le pneu autour du moyeu (en partant d'un côté et en le repliant
vers l'autre). Assurez-vous que le pneu est bien en place. Au besoin, travaillez plus près de
votre corps pour un meilleur effet de levier.
(ou remplacement d'une aube de la turbine)
3 4
Les pneus doivent être remplacés lorsqu'ils sont usés
jusqu'aux marqueurs d'usure. Remarque : Si vous ne
pouvez pas voir les marqueurs, le pneu est donc usé
au-delà des marqueurs d'usure.
Sachez qu'afin de remplacer les pneus arrière,
vous devrez d'abord enlever le couvercle du dessus,
ensuite enlever la roue et finalement enlever le pneu
du moyeu.
5
Bout elliptique
plus gros
Rond
