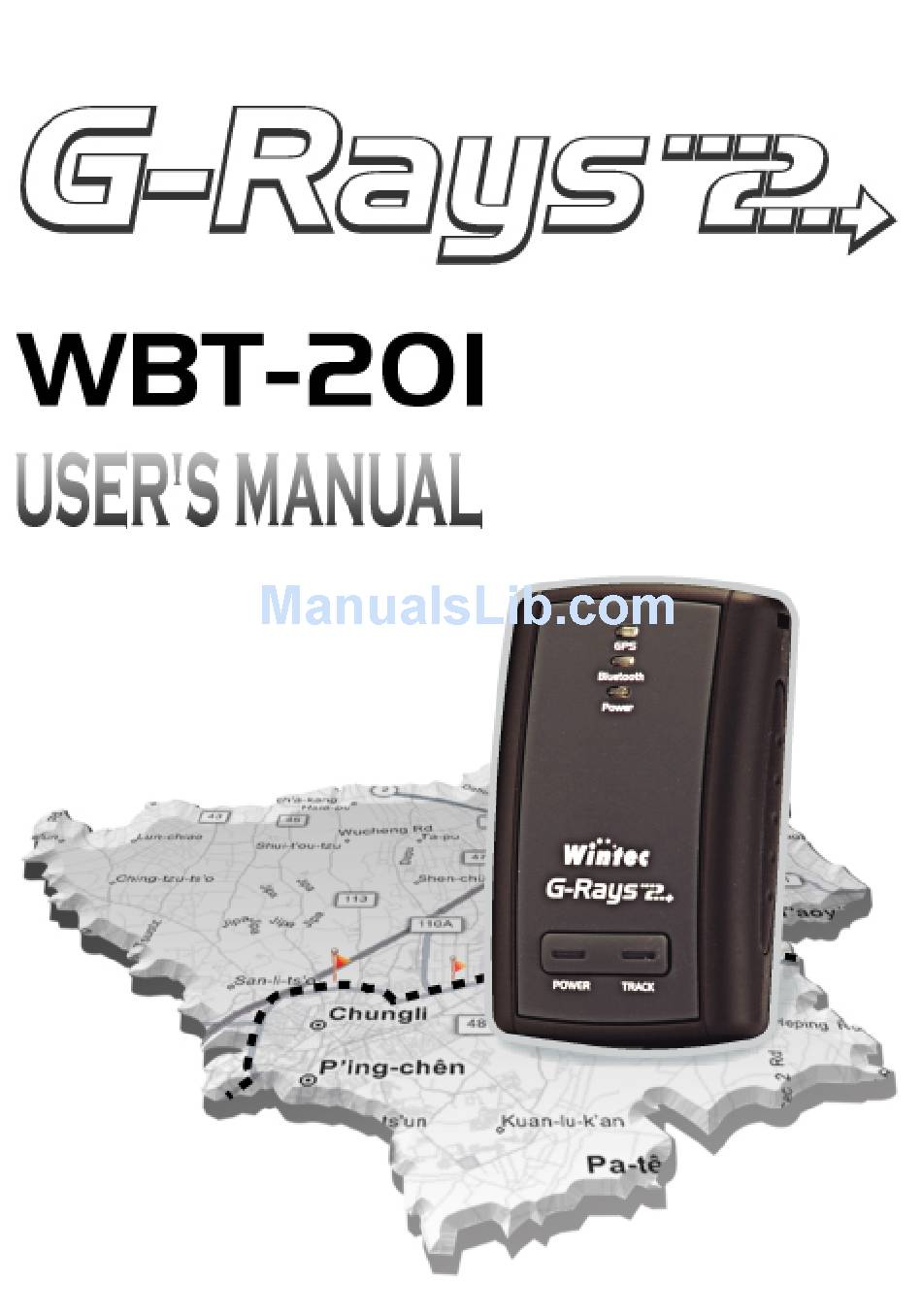

Wintec G-RAYS 2 WBT-201 User Manual

Hide thumbs

Advertisement

Quick Links

Advertisement

loading
Need help?

Need help?

Do you have a question about the G-RAYS 2 WBT-201 and is the answer not in the manual?

Questions and answers

Related Manuals for Wintec G-RAYS 2 WBT-201

Summary of Contents for Wintec G-RAYS 2 WBT-201

  • Page 2: Table Of Contents

    Table of contents Part 1 Product introduction Part 2 Features Part 3 Safety notes Part 4 Quick user’s guide Part 5 Operation notes Part 6 USB driver installation guide Part 7 Connecting with Pocket PC Part 8 Trouble shooting...

  • Page 3: Part 1 Product Introduction

    Part 1 Product introduction Overview GPS LED: Red color :GPS status indicator, Solid light shows location fixing incomplete .Blink light shows location fixing completed. Green color: Track Button press indicator Bluetooth LED: Light turns off when Bluetooth connection is off. Blue light solid on when Bluetooth is functioning.

  • Page 4: Part 2 Features

    Part 2 Features G-RAYS 2 is the Bluetooth GPS receiver with internal antenna. u- blox used in its core is high-tech component and included function of auto-log record of journey, which are useful in navigation, security tracking purpose, topography and other agricultural needs.

  • Page 5: Part 3 Safety Notes

    Part 3 Safety notes GPS (Global Positioning System) is provided by the United States government. Its accuracy may varies depending on special conditions (area at war or if it is blocked). Any control by USA will affect this system and its accuracy. If installed on the transportation device, driver must not operate this while driving.

  • Page 6: Part 4 Quick User's Guide

    Part 4 Quick user’s guide Package: G-RAYS 2 (Bluetooth GPS with logger)+USB cable+ sticker＋car cigarette lighter adapter + power adapter , installation Disk, Quick user’s guide. G-RAYS 2 Operation: Temporarily press power button to power on it. The Bluetooth and GPS status LED will glow to confirm it is in GPS mode and GPS start acquisition.
  • Page 7 Power it (or switch its power on). G-RAYS 2 will start acquisition. When the Bluetooth is used as interface: Ahead of Bluetooth connection, make sure the target device to pair can support Bluetooth SPP master. After pairing with G-RAYS 2, place it at suitable area where it can best receive GPS signal for acquisitioning.

  • Page 8: Part 5 Operation Notes

    Part 5 Operation notes G-RAYS 2 will do self-check once it is powered. Bluetooth and GPS start to work when both Bluetooth LED (glows blue) and GPS LED (glows red) turns on. GPS automatically starts acquisition and auto-logs. If sky is clear overhead, it requires only 34 sec for acquisition.
  • Page 9 Receiving status After positioning, if auto-log function is activated, G-RAYS 2 begins to auto-log the following way. Maximum data up to 131072 Points. Recording in a circular way. Auto-logging goes on without the need of any device. Log-data can be read out by way of the ”Time Machine X” software included.

  • Page 10: Part 6 Usb Driver Installation Guide

    Part 6 USB driver installation guide 1、 Execute installation and click “Install”.
  • Page 11 2、 Installation is done when this screen displays.
  • Page 12 3、 Use USB cord to connect G-RAYS 2 to the USB port of computer. Computer will automatically check it and seek driver software by itself. If PC asks for “device manager” for adding the new USB device following USB device connection, take the procedure below.
  • Page 13 4、 If the screen display as below. Click “continue anyway”.
  • Page 14 5、 Installation completed.
  • Page 15 6、 Immediately afterwards, PC will ask again to install “GPS Receiver Virtual Com Port” driver. Click “ next ”.
  • Page 16 7、 Installation completed.
  • Page 17 8、 To check the installation status, go to the “device manager” . As in the illustration (marked in red circle), the USB driver is correctly installed to PC. The illustration also shows USB being transferred to Com Port assigned as COM4. In the future, whenever the USB device is connected to USB port on the computer, the COM 4 acts as the interface for data communication.

  • Page 18: Part 7 Connecting With Pocket Pc

    Part 7 Connecting with Pocket PC Use of this with Pocket PC for location check. Turn G-RAYS 2 Bluetooth device Power on and then create Bluetooth connection with Pocket PC. Bluetooth connection to Pocket PC. 1、Tap the Bluetooth icon on Pocket PC’s taskbar to view the Bluetooth menu.Tap the”...
  • Page 19 2、Tap the Bluetooth icon again and select the ”Bluetooth Manager”. 3、From Bluetooth Manager toolbar, tap ”New” to search for any other Bluetooth devices in its vicinity.
  • Page 20 4、Tap “Explore a Bluetooth device” to view Bluetooth devices services and create a shortcut to them. Click“Next” to continue. 5、Tap “BT-GPS” icon to view the device services.
  • Page 21 6、Select “SPP slave” services and tap “Next” to create a shortcut to it. 7、Tap “Finish” to complete procedure.
  • Page 22 8、From the “My Shortcuts” tab, tap the “BT-GPS: SPP slave” icon and select the “Connect” option to connect to it. 9、When a connection is successfully established, the shortcut icon will turn to green color..

  • Page 23: Part 8 Trouble Shooting

    Part 8 Trouble shooting The GPS signal will become weak under the following conditions. If the vehicle enters the tunnel. The GPS signal transmits linearly down to earth and its signal is blocked out in this situation. GPS satellite coverage gets poor because of high-rise building or thick forest.
  • Page 24 PIN code will be requested after Bluetooth connection initiates between GPS and Pocket PC. Enter code as 0000. Avoid placing 2 GPS devices too close during positioning. Bluetooth connection takes 5 seconds for self-check. Each time the device is switched on; it needs 5 seconds before connection.
  • Page 26 目錄 第一章 產品資訊 第二章 產品特色 第三章 注意事項 第四章 快速使用 第五章 操作特性 第六章 驅動程式 第七章 連結 Pocket PC 第八章 疑難排解...
  • Page 27 第一章 產品資訊 外觀說明 GPS LED: 紅燈：GPS 狀態指示燈，恆亮代表無 效的定位，閃爍代表有效的定位。 綠燈：軌跡按鍵指示燈，只要按住軌 跡鍵，該 LED 會亮。 Bluetooth LED: 無燈亮表示藍芽已關閉。 藍燈恆亮表示藍芽已開，可以接受連 線。 Power LED: 紅燈閃爍表示電壓不足。 紅燈恆亮表示充電中。 綠燈恆亮表示充電完成。 TRACK（軌跡）按鍵： 短按：立即紀錄軌跡點，並標示於軌 跡內。 長按：開始另一條新的軌跡。 POWER（電源）按鍵： 短按：關閉藍芽或啟動藍芽 (在關機時為開機)。 長按：關機。...
  • Page 28 第二章 產品特色 G-RAYS 2衛星接收器(以下簡稱G-RAYS 2) ，是一個完整的藍芽 衛星定位接收機。內建衛星接收天線，衛星接收核心採用最先進的歐 洲知名 u-blox超高感度定位引擎，並整合藍芽無線介面，同時G- RAYS 2更具備猶如黑盒子般的紀錄功能，您可以隨時讀取所記錄下來 的資料（時間、地點），並且也能滿足工業級定位的嚴格要求與個人 使用需要。適用範圍從汽車導航、保全系統、地圖製作、各種調查到 農業用途等。藉由USB 介面或無線藍芽使其與其它電子設備連結與溝 通，內建非揮發記憶體儲存衛星資料，如衛星訊號狀態、上次使用的 最後的位置及時間。其耗電量極低，且能同時追蹤16顆定位衛星的訊 號，除了導航之外，您也可以用來記錄你所行走的軌跡，而且G-RAYS 2耗電量極低，您可以連續使用超過10個小時，G-RAYS 2體積全世界 最小、功能全世界最多。 使用最先進的衛星定位核心(uBlox超高感度定位引擎)。 快速定位及追蹤16顆衛星的能力。 高追蹤衛星靈敏度：-158 dBm 內建SBAS解調器，不需額外硬體即可接收SBAS信號。 支 援 NMEA0183 2.3 版 本 輸 出 資 料 格 式 （ GPRMC ， GPGSA ， GPGGA，GPGSV）。...
  • Page 29 導航，追蹤系統和地圖服務業等結合。...
  • Page 30 第三章 注意事項 全球衛星定位系統(Global Positioning System; GPS) 由美國 政府所提供，有時因某種因素降低其精準度（如在戰時或刻意 封鎖某一區域時），在這種情況下，美國政府單位所做的任何 變動都可能影響GPS 設備的精準度與性能。 為了您的行車安全，我們強烈建議您不要於駕駛中同時操作本 裝置。 衛星導航時，如果您位於建築物內，隧道或周邊有高大地形地 物阻擋時，可能會影響GPS 衛星訊號接收，此時並非表示本裝 置故障。 (1) 不得任意更換或改裝機械結構及零件以免失去合法免執使用權。 (2) 不得在飛機飛行中或炸礦遙控等敏感交高地區使用。 (3) 避免放置於高溫及高濕度地方太久。 (4) 如果發現本機異味或煙霧時請立刻關機並送服務站。 交通部電信局低功率管理辦法 第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商 號或 使用者均不得擅自變更頻率、加大功率或變更原設計之特性及 功能。 第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通 信；經發現有干擾現象時應立即停用，並改善至無干擾時方得繼續使 用。 前項合法通信，指依電信法規定作業之無線電通信。或工業、科學及 醫療用電波輻射性電機設備之干擾。 第二十條 輸入製作造低功率射頻電機之公司、商號或其使用者違反 本辦法規定擅自使用或變更無線電頻率、電功率者除依電信法規定處...
  • Page 31 罰外，電信總局並得撤銷其型式認證證明或認證標籤。 第四章 快速使用 標準包裝：G-RAYS 2(藍芽衛星接收器主體)+USB轉Mini USB線 材+防滑貼紙＋車用變壓器+電源整流器+光碟＋快速使用指南。 G-RAYS 2的操作： 當產品關機時，短按電源鍵即可開機，產品開機後，藍芽 與GPS指示燈亮起，表示藍芽開啟且GPS自動進入定位狀 態。 GPS LED紅燈閃爍表示GPS已經定位成功，而GPS LED 紅燈 恆亮則表示未定位成功。 當Power LED紅燈閃爍表示電壓不足，Power LED 紅燈恆 亮表示充電中。當供給外部電源後，Power LED紅燈全滅 而綠燈恆亮表示充電完成。 短按電源鍵：BLUETOOTH LED亮燈表示藍芽開啟。 再短按電源鍵一次：BLUETOOTH LED燈滅表示藍芽關閉。 在開機後若長按電源鍵：表示進入關機狀態。 短按軌跡按鍵(GPS LED 閃綠燈)可立即紀錄軌跡點，並標 示於軌跡內。 長按軌跡(GPS LED 亮綠燈並於1.5秒後熄滅)按鍵則可開 始另一條新的軌跡記錄。 使用USB介面時： 使用電腦通用序列匯流排(USB)連接前，請先安裝USB驅動 程式。 將G-RAYS 2 連接到您的機器。...
  • Page 32 開機。 您的G-RAYS 2開始提供您衛星定位功能。 使用無線藍芽介面時： 使用藍芽(Bluetooth)連接前，請先確認您要連接的裝置 是否具備藍芽SPP Master的服務。 將G-RAYS 2開機並使用你裝置的藍芽搜索G-RAYS 2。 當找到G-RAYS 2後，建立連線並將主體放置於適當地方， 使能接收到最良好的衛星訊號。 在你的裝置上開啟你要應用的軟體，此時您的G-RAYS 2開 始提供您衛星定位功能。 充電時： 充電時，您必須連接USB連接線，並接上電源。 充電電源可以使用：電腦端USB HOST、連接附件整流器 USB HOST或車用變壓器USB HOST。 無論在開機、關機狀態或待機狀態，甚至是使用中皆可進 行充電。...
  • Page 33 第五章 操作特性 供電後G-RAYS 2會自行啟動並自我測試完成後，G-RAYS 2之 Bluetooth LED (藍色)與GPS LED (紅色)會亮起表示藍芽與GPS 啟動，同時GPS進入自動定位模式隨即開始接收衛星訊號，並自 動進行定位追蹤。正常在天空無遮蔽狀況下，定位約需34秒 鐘。(如果內部記憶中的位置推算資料仍有效，則只需3～33秒 鐘。) 定位後，包含有效的位置資訊、速度、時間的NMEA 0183 資料即由輸出端輸出。 當首次使用本產品時，將GPS 接收器放置於衛星訊號良好的環 境中，大約13 分鐘內（理論值12.5分鐘）即可收到或更新完整 的星歷資料（ALMANAC）。若有任何收訊不良情形，請先參考疑 難排解，通常問題可以迎刃而解。 G-RAYS 2利用內部儲存的初始資料，包含前次儲存的位置、日 期/時間及衛星軌道資料，推算出目前天空所在的衛星分佈並加 以追蹤鎖定，以達到最佳的接收效果。如果內部儲存的初始化 資料不正確，或衛星軌道資料已被清除，則需要較長的時間才 能定位。但當下列狀況出現時，G-RAYS 2會採用較長時間的冷 開機模式： 超過3個月未使用(星歷資料過舊)。 與上次有效位置超過500公里。 G-RAYS 2定位後，便經由輸出介面，開始傳送有效的導航資 料。這些資料如下： 經度 緯度 高度 速度 日期...
  • Page 34 時間（UTC時間） 估計誤差值 衛星狀態 接收狀態 G-RAYS 2定位後，若有啟動記錄功能，則會自動開始記錄，記 錄的功能與資料如下： 最多可紀錄131072筆資料。 採循環式記錄。 單機無須其他裝置即可使用。 記錄資料可透過光碟所附的工具軟體（時光機器X）來讀 取。 可使用藍芽或USB介面讀取記錄資料。 記錄資料如下 經度 緯度 iii. 高度 年、月、日、時、分、秒 產品開機後，如果衛星定位成功，便開始自動記錄軌跡於產品 內，您可以透過附上的工具軟體，進行記錄模式設定。本產品 採圓盤式紀錄，當資料量超過131072筆，即刪除一部份最舊的 軌跡資料，使所記錄的軌跡持續維持在最新的狀態。 當藍芽關閉後，不影響本產品軌跡記錄功能。 倘若關閉記錄功能，產品會在藍芽關閉的10分鐘後自動關 機，若有設定紀錄模式，則會持續記錄不會自動關機。 (時間亦可自行設定)
  • Page 35 第六章 驅動程式 1、 執行安裝程式，接著請按下Install按鍵。...
  • Page 36 2、 安裝完成。...
  • Page 37 3、 接下來插入USB裝置至PC端，此時PC會主動偵測此USB裝置並要 求安裝此USB裝置的驅動程式，若PC端主動要求請至裝置管理員 中新增USB裝置,當插入USB裝置後，PC端會出現要求要新增硬 體，如下圖：...
  • Page 38 4、 按下一步之後若出現如下圖畫面，用以安裝USB裝置，請選擇繼 續安裝。...
  • Page 39 5、 安裝完成。...
  • Page 40 6、 安裝完USB裝置不久後，電腦會再立即要求安裝GPS Receiver Virtual Com Port程式，此時請按下一步。...
  • Page 41 7、 PC端若出現下列畫面，請選擇繼續安裝。...
  • Page 42 8、 完成安裝，此部分就是安裝Virtual Com Port的軟體至PC端用 以模擬一個Com Port，也就是將USB的信號轉成UART的信號。...
  • Page 43 9、 使用者可以到裝置管理員中檢查安裝完成後的狀態。在下圖表 示USB裝置已正確安裝至PC端,在下圖下方紅圈的地方表示已經 將USB轉換到Com Port的軟體安裝完成，所對應到的Com Port為 COM 4，使用者以後只要將此USB裝置插入PC端相同的USB 埠， 既可直接使用COM 4 作為與其裝置溝通的介面。...
  • Page 44 第七章 連結 Pocket PC G-RAYS 2 亦可搭配 Pocket PC 使用，以獲取定位資訊。 透過藍芽將 G-RAYS 2 與 Pocket PC 連線： 根據以下步驟操作將 G-RAYS 2 與 Pocket PC 連線。 1、點選 Pocket PC 主畫面右下角之藍芽圖示後，會出現藍芽選單。 點選 “開啟 Bluetooth＂選項，以啟動藍芽。...
  • Page 45 2、再次點選藍芽圖示，並於藍芽選單中點選“Bluetooth 管理器＂ 選 項。 3、從藍芽管理器的工具列中點選“新增＂選項，搜尋周圍之藍芽裝 置。...
  • Page 46 4、點選“查看 Bluetooth 裝置＂以察看藍芽裝置的服務並爲其建立 捷徑。點選“下一步＂。 5、點選“BT-GPS＂ 圖示，察看藍芽裝置服務。...
  • Page 47 6、點選“SPP slave＂服務及“下一步＂以為其建立捷徑。 7、點選“完成＂完成處理程序。...
  • Page 48 8、從“我的捷徑＂分頁，點選“BT-GPS: SPP slave＂圖示並選擇 “連線＂操作，使 G-RAYS 2 與 Pocket PC 連線。 9、當成功連線時，該捷徑圖示將變成綠色。...
  • Page 49 第八章 疑難排解 當在以下情況可能會收不到GPS 訊號或收訊不良情況發生。 當位於隧道、建築物內可能會收不到任何訊號，由於GPS信號理 論上來說必須是直線方能收到。 在高樓林立的道路、山區樹木遮蔽天空的道路，可能會有收訊 不良的情況，雖然G-RAYS 2可接收反射的甚至很微弱的GPS衛星 信號，但是在此狀況下，定位的精確度也勢必會受到一定的影 響。 若將GPS 接收器置於車內，某些隔熱紙會阻斷GPS 訊號，影響 訊號接收品質。由於GPS 衛星是由美國政府所提供，有時因某 種因素降低其精準度（如在戰時或刻意封鎖某一區域時），在 這種情況下，定位點有可能偏離其正確的位置。 當在導航軟體上看到GPS所提供的定位偏離實際道路時，有時會 因為大氣層變化的影響造成定位誤差變大，這實所難免，但若 您發現無論信號好壞位置總是偏移，很可能是您使用的地圖的 座標系統並非GPS標準的WGS-84的座標系統。 某些導航軟體讀取NMEA0183 GPS接收機所提供的導航資料時， 僅讀取經緯度而沒有取用高度資料，所以在地圖上僅能以平面 位置顯示，故當您在高架橋下時，導航軟體無法辨別您在橋上 或是橋下。 假設您在甲地有使用G-RAYS 2並且定位成功後，當您攜帶G- RAYS 2且在未使用的情況下移動到乙地（超過500公里），您的 G-RAYS 2可能無法在乙地順利定位，主要是由於GPS接收機根據 最後的有效位置、時間、與衛星資料所算出來的甲地的衛星與 乙地的當地衛星不同，所以你可能需要較久的時間方能順利定 位並更新最後有效位置。 GPS和Pocket PC連線後藍芽若要求輸入PIN CODE才可連線，請...
  • Page 50 輸入0000。 當 Power LED閃爍紅燈時，表示低電壓警示，請盡速充電，低 電壓警示後約30~100分鐘如未充電，可能耗盡電池電力，使GPS 工作停止。 藍芽連線資料需要5秒自我測試，每次開機後請等待5秒後再進 行連線。 藍芽連線資料傳輸時會因為環境干擾問題，距離變短乃屬正 常。 定位時請盡量避開同時有兩台以上GPS接收機靠近會影響收訊。 使用USB連結電腦時，請先安裝光碟內之USB驅動程式並確認其 裝置使用的COM PORT是正確。 有些Pocket PC和GPS在不正常斷線時，會造成Pocket PC不正常 當機，請依正常藍芽斷線步驟中斷Pocket PC與本產品的連結。 若操作不當造成本產品有不正常現象時，請將電池組拆卸後再 重新裝入，本產品即重新回復設定值 (不影響自行設定之項 目)，當回復設定時。 倘若您使用G-RAYS 2於導航運用，有正常連線且確定有資料輸 出但卻無法正常使用於導航軟體之中，請確定導航軟體所需的 NMEA0183的格式是否與G-RAYS 2輸出格式相符。...
