INFORMACIÓN
GENERAL
1.1 CÓMO DESEMPACAR
• Retire todos los materiales de embalaje.
• Retire la caja de accesorios que viene separada.
• Retire el generador de la caja

1.1.1 CAJA DE ACCESORIOS

Revise todo el contenido. Si faltan partes o están dañadas, ubique un
distribuidor autorizado llamando al 1-888-436-3722.
El contenido incluye:
• 1 - Manual del propietario
• 2 - Ruedas macizas
• 1 - Soporte de la pata
• 1 - Cuarto de galón (0,9 l) de aceite SAE 30
• 1 - Cargador con adaptador para 12 voltios*
• 1 - Bolsa de herrajes (contiene lo siguiente
2 - Patas de goma
2 - Arandelas planas de
2 - Arandelas planas de ½"
4 - Tuercas de bloqueo,
5
/
16
2 - Tuercas de bloqueo con capuchón de
* Unidades de arranque eléctrico únicamente.

1.2 ENSAMBLAJE

El generador requiere cierto ensamblaje para poder utilizarlo. Si
surgen problemas al ensamblar el generador, llame a la línea de
ayuda del generador al 1-888-436-3722.

1.2.1 ENSAMBLAJE DEL KIT DE ACCESORIOS

Las ruedas están diseñadas dentro de la unidad para mejorar
significativamente la capacidad de transporte del generador.
Las ruedas no están diseñadas para uso en carretera.
1. Refiérase a la Figura 1 e instale las ruedas como sigue:
• Deslice el perno del eje de ½" a través de la arandela plana de ½",
la rueda y el soporte de la rueda en la estructura.
• Instale las tuercas de bloqueo de ½" con brida en el perno con
brida de ½".
2. Refiérase a la Figura 1 e instale la pata de la estructura, el soporte
de la pata y las patas de goma como se ilustra.
• Deslice el vástago de la pata de goma a través del soporte
de la pata y de la pata de la estructura; coloque tuercas de
5 /
bloqueo de " con brida, deslice el perno de
16
5 /
la arandela plana de
larguero de la estructura.
• Deslice la pata de la estructura en los pernos de
tuercas de bloqueo de
3. Refiérase a la Figura 2 e instale las manijas como siguen.
• Retire los pernos superiores de cabeza curva y las tuercas de
capuchón (las tuercas de capuchón se reutilizarán).
• Deslice el ensamble de manija sobre el tubo de la estructura,
alineando los dos agujeros.
• Introduzca los pernos cabeza de hongo de
tuercas de capuchón de
4
Sección 1 – Información general
Sistema de generador portátil
.
• 1 - Ensamble de manija izquierda
• 1 - Ensamble de manija derecha
• 1 - Pata de la estructura
):
2 - Pernos de 5 "
/
16
" 2 - Pernos del eje de ½"
5
/
16
4 - Pernos cabeza de hongo de
" c/brida 2 - Tuercas de bloqueo, ½" c/brida
5 "
/
16
NOTA:
5 /
" a través de
16
" y luego a través de los agujeros en el
16
5 / "; coloque las
16
5 /
" con brida.
16
5 / "; coloque las
16
5 / ".
16

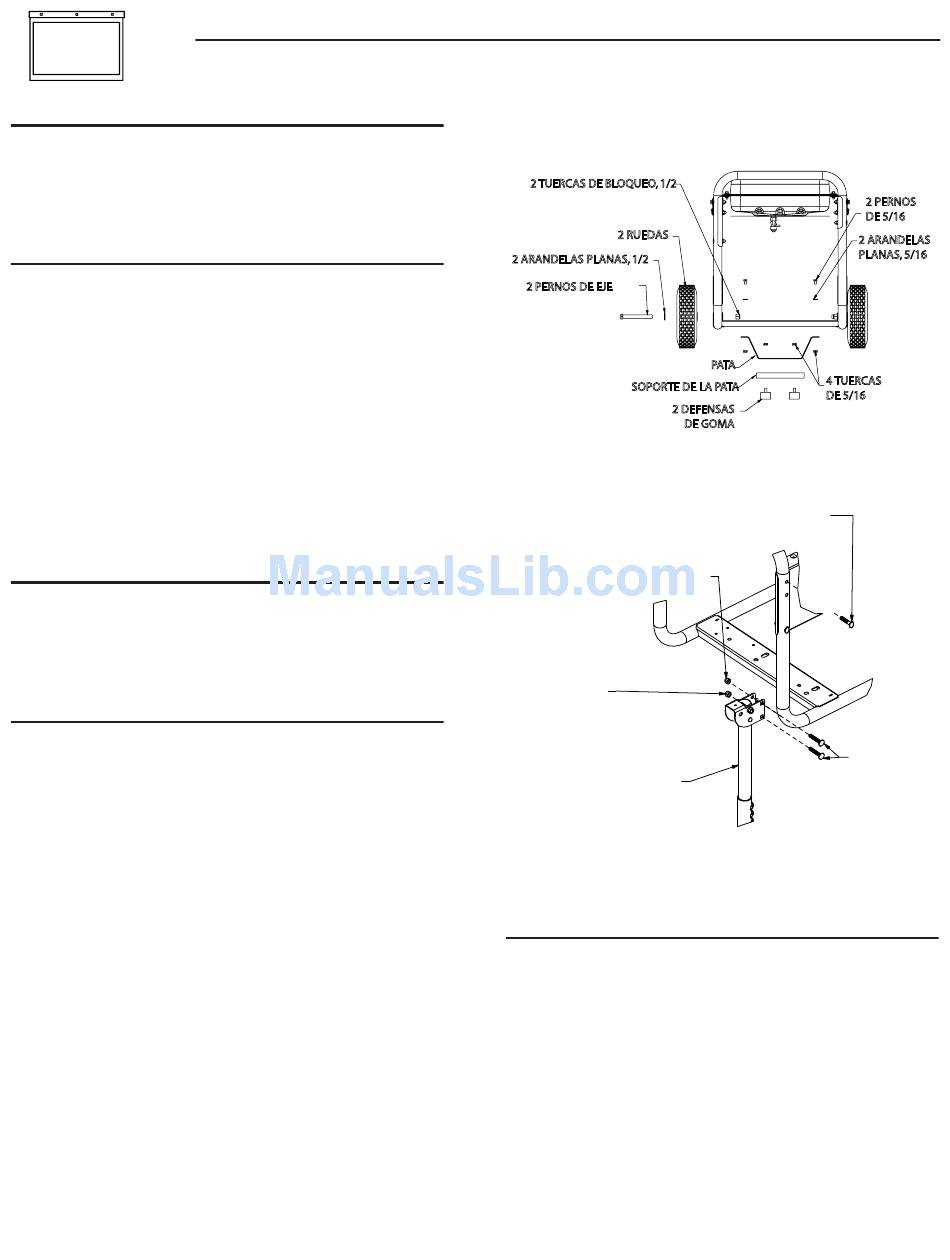

Figura 1 – Ensamblaje de las ruedas
2 TUERCAS DE BLOQUEO, 1/2
2 ARANDELAS PLANAS, 1/2
2 PERNOS DE EJE
Figura 2 – Instalación del kit de manija
5 "
/
16
TUERCA DE
CAPUCHÓN
1.2.2 CONEXIÓN DEL ARRANQUE (ARRANQUE
ELÉCTRICO ÚNICAMENTE)
La unidad ha sido deliberadamente enviada con el cable del arranque
desconectado.
Para conectar el arranque:
1. Ubique el cable del arranque (posee una etiqueta colgante como
se ilustra en la Figura 3).
2. Coloque la funda de vinilo en el cable del arranque.
3. Retire la tuerca y la arandela del vástago del arranque.
4. Coloque el cable del arranque en el vástago y vuelva a colocar
la arandela y la tuerca.
2 RUEDAS
PATA
SOPORTE DE LA PATA
2 DEFENSAS
DE GOMA
RETIRE-DESECHE EL PERNO
DE CABEZA CURVA
RETIRE Y REUTILICE LA
TUERCA DE CAPUCHÓN
ENSAMBLE DE
LA MANIJA
ESCALA 0,200
2 PERNOS
DE 5/16
2 ARANDELAS
PLANAS, 5/16
4 TUERCAS
DE 5/16
PERNO CABEZA
DE HONGO
