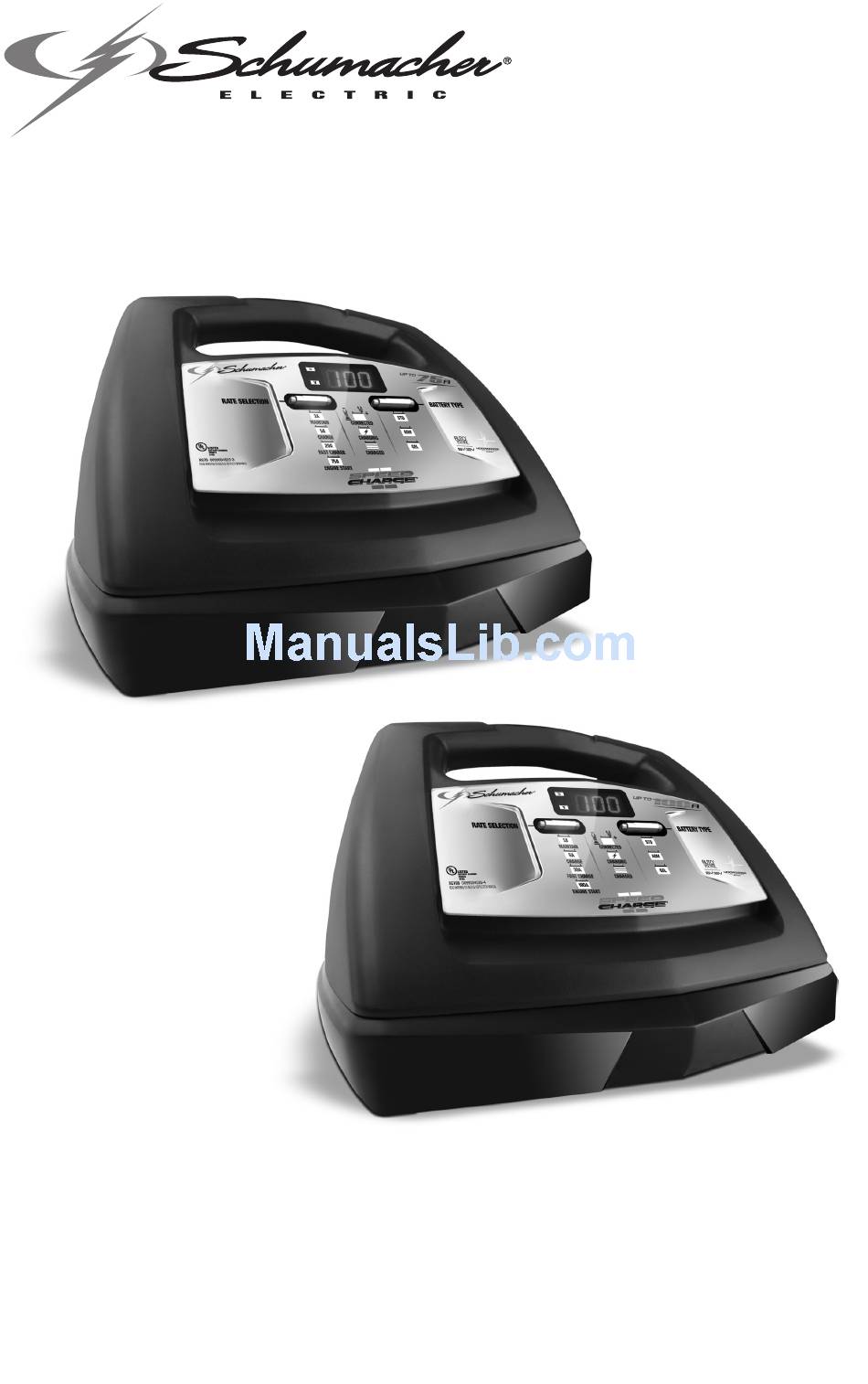

Models / Modelos:
XC75, XC75W, XC103, XC103W
Automatic Battery Charger
Cargador de baterías automático
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual
will explain how to use the battery charger safely and effectively. Please read and follow these
instructions and precautions carefully.
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES DE CADA
USO. En este manual le explica cómo utilizar el cargador de batería de manera segura y
confiable. Por favor, lea y siga las siguientes instrucciones y precauciones.
OWNERS MANUAL
MANUAL DEL USUARIO
0099001038-02
Advertisement
Table of Contents
Related Manuals for Schumacher Electric XC75
Summary of Contents for Schumacher Electric XC75
- Page 1 OWNERS MANUAL MANUAL DEL USUARIO Models / Modelos: XC75, XC75W, XC103, XC103W Automatic Battery Charger Cargador de baterías automático PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual will explain how to use the battery charger safely and effectively. Please read and follow these instructions and precautions carefully.
-
Page 2: Table Of Contents
CONTENTS IMPORTANT SAFETY INSTRUCTIONS ................3 PERSONAL SAFETY PRECAUTIONS................3 ASSEMBLY INSTRUCTIONS ..................4 GROUNDING AND AC POWER CORD CONNECTIONS ..........4 FEATURES ........................4 OPERATING INSTRUCTIONS ..................5 MAINTENANCE AND CARE ..................7 TROUBLESHOOTING AND ERROR CODES ..............8 SPECIFICATIONS ......................10 BEFORE RETURNING FOR REPAIRS ................10 LIMITED WARRANTY ....................11 WARRANTY CARD / TARJETA DE GARANTÍA ............21 CONTENIDOS INSTRUCCIONES IMPORTANTES DE SEGURIDAD ..........12... -
Page 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING – RISK OF EXPLOSIVE GASES WORKING IN THE VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS. BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL OPERATION. FOR THIS REASON, IT IS IMPORTANT THAT YOU FOLLOW THESE INSTRUCTIONS EACH TIME YOU USE THE CHARGER. -
Page 4: Assembly Instructions
ASSEMBLY INSTRUCTIONS • Remove all cord wraps and uncoil the To install, align the two tabs with the two cables prior to using the battery charger. receptacles on the back of the charger and push until you hear a snap. • Included with your charger are two cord wrap cleats for storage of the clamp cables. -
Page 5: Operating Instructions
BATTERY TYPE BUTTON enhances both the discharge and recharge Use this button to set the type of battery efficiency. The AGM batteries are a variant to charge. of Sealed VRLA (valve regulated lead-acid) batteries. Popular uses include high- – Used in cars, trucks and motorcycles, •... - Page 6 MAINTAINING A BATTERY NOTE: If the engine does turn over but never starts, there is not a problem with the The XC75, XC75W, XC103 and XC103W starting system; there is a problem charge and maintain both 6 and 12 volt somewhere else with the vehicle.
-
Page 7: Maintenance And Care
USING THE BATTERY VOLTAGE TESTER POWER-UP IDLE TIME LIMIT 1. With the charger unplugged from the If no button is pressed within 10 minutes AC outlet, connect the charger to the after the battery charger is first powered up, battery, following the instructions given in the charger will automatically switch from previous sections. -
Page 8: Troubleshooting And Error Codes
TROUBLESHOOTING AND ERROR CODES Error Codes ERROR DESCRIPTION REASON/SOLUTION CODE The battery voltage is still under 10V (for a 12V The battery could be bad. Have it checked or battery) or 5V (for a 6V replaced. battery) after 2 hours of charging. - Page 9 PROBLEM POSSIBLE CAUSE SOLUTION The green CHARGED LED The battery may be fully If the battery is in a vehicle, lights a few minutes after charged or recently charged, turn the headlights on for connecting to the battery. leaving the battery voltage high a few minutes to reduce enough to appear to be fully the battery voltage and try...
-
Page 10: Specifications
1-800-621-5485 Monday-Friday 7:00 to 5:00 For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485. DO NOT SHIP UNIT until you receive a RETURN MERCHANDISE AUTHORIZATION (RMA) number from Customer Service at Schumacher Electric Corporation. • 10 •... -
Page 11: Limited Warranty
Manufacturer does not provide any warranty for any accessories used with this product that are not manufactured by Schumacher Electric Corporation and approved for use with this product. This Limited Warranty is void if the product is misused, subjected to careless handling, repaired, or modified by anyone other than Manufacturer or if this unit is resold through an unauthorized retailer. -
Page 12: Instrucciones Importantes De Seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA – RIESGO DE GASES EXPLOSIVOS RESULTA PELIGROSO TRABAJAR EN FORMA CERCANA A UNA BATERÍA DE PLOMO-ÁCIDO. LAS BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU NORMAL FUNCIONAMIENTO. POR ESTE MOTIVO, ES IMPORTANTE QUE SIGA ESTAS INSTRUCCIONES CADA VEZ QUE UTILIZA EL CARGADOR. Para reducir el riesgo de explosión de una batería, siga estas instrucciones y aquellas publicadas por el fabricante de la batería y por el fabricante de cualquier equipo que intente utilizar en la proximidad de la batería. -
Page 13: Instrucciones De Montaje
• Si el ácido de la batería entra en contacto Una batería puede producir una corriente con los ojos, enjuague inmediatamente de cortocircuito lo suficientemente alta durante 10 minutos como mínimo y busque como para soldar un anillo al metal, lo que atención médica. -
Page 14: Instrucciones De Operación
• 20A o 30A FAST CHARGE (carga rápida) – – Este tipo de batería generalmente se • Para cargar baterías de auto, marinas utiliza en automóviles, camiones y y de tipo marino. No se destina para las motocicletas. Este tipo de baterías cuentan aplicaciones industriales. - Page 15 7. Seleccione el tipo de batería y la tasa de MANTENIENDO UNA BATERÍA carga. Los XC75, XC75W, XC103 y XC103W cargar 8. Cuando la carga está completa, y mantener las baterías de 6 y 12 voltios. desconecte el cargador de la corriente...
- Page 16 cargador a la batería siguiendo las regresiva comienza en 180 y llega hasta 0. instrucciones que figuran en la sección Después de 3 minutos, la pantalla digital CARGA DE LA BATERÍA EN EL cambiará de mostrar la cuenta a mostrar rdy. VEHÍCULO.
-
Page 17: Mantenimiento Y Cuidado
VELOCIDAD hasta que el LED del índice que figuran en las secciones anteriores. de carga se apague. 2. Enchufe el cable de alimentación de CA NOTA: El probador de batería solo está del cargador al tomacorriente de CA. diseñado para probar baterías. La prueba 3. - Page 18 Localización y Solución de Problemas PROBLEMA CAUSA POSIBLE SOLUCION La batería está conectada y El cargador está en el modo Presione el botón indicador el cargador encendido, pero probador, no el de carga. MEDIDA DE LA BATERIA para no recibe carga. activar la carga y seleccione la cantidad de carga.
-
Page 19: Especificaciones
ESPECIFICACIONES XC75 y XC75W Voltaje de entrada ................120V CA @ 60Hz, 3,5A Salida de voltaje ............6V o 12V, con Detección de Auto Voltaje Salida de corriente ....................3A/5A/20A/75A XC103 y XC103W Voltaje de entrada ...................120V CA @ 60Hz, 4A... -
Page 20: Garantía Limitada
El Fabricante no presta garantía por lo accesorios utilizados con este producto que no sean los fabricados por Schumacher Electric Corporation y que no estén aprobados para su uso con este producto. La presente Garantía Limitada será nula si el producto se utiliza en forma errónea, se trata de manera inadecuada, es reparado o modificado por personas... -
Page 21: Warranty Card / Tarjeta De Garantía
ORIGINAL receipt because it will be required for any warranty claims. This warranty is not transferable. Send warranty card only. DO NOT SEND UNIT TO THIS ADDRESS FOR REPAIR. Mail this card to: Schumacher Electric Corporation 801 Business Center Drive Mount Prospect, IL 60056-2179 Name ______________________________________________________________...
