GRAFIC IDENTIFICARE PIESE

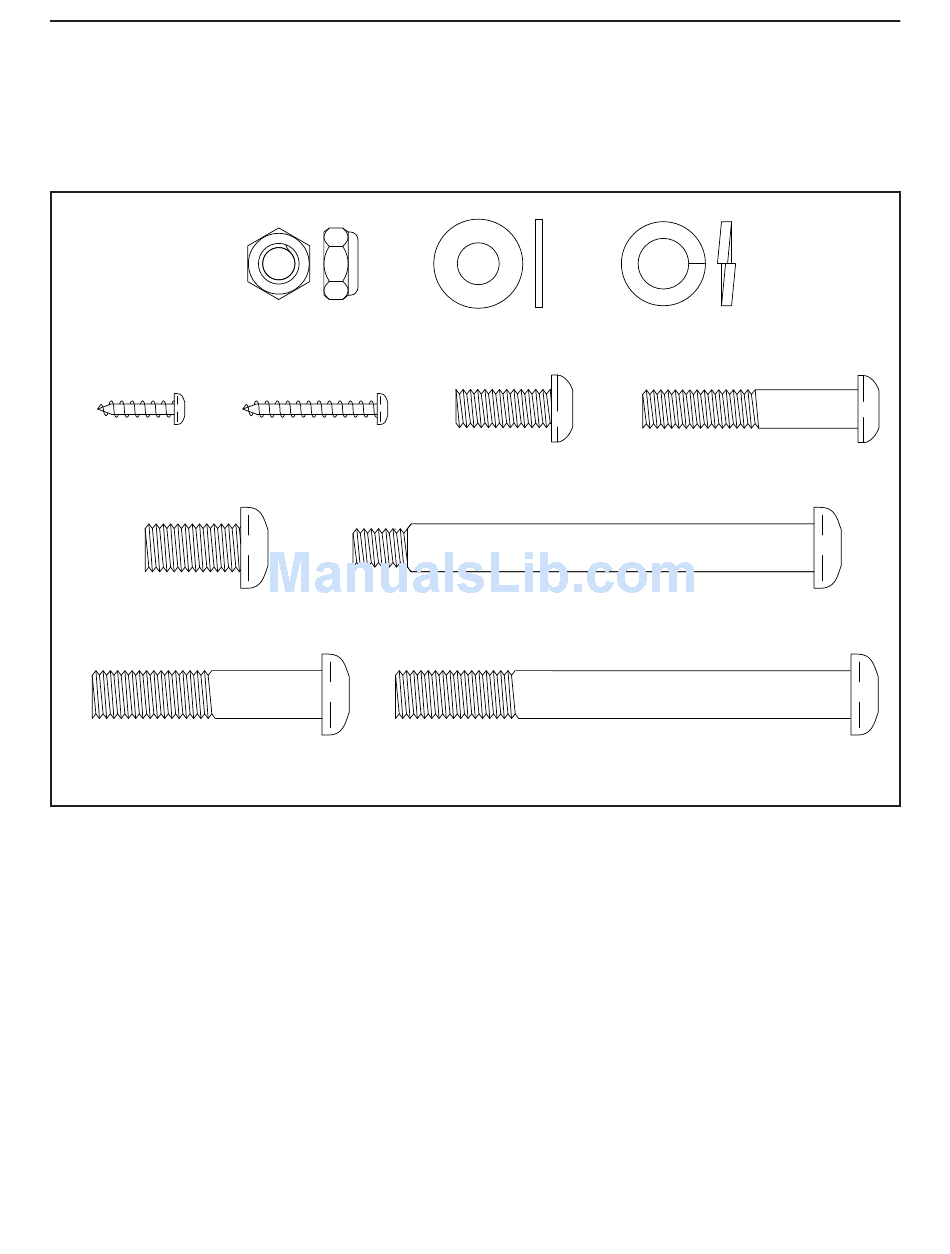

Consultaţi ilustraţiile de mai jos pentru a identifica piesele mici necesare pentru asamblare. Numărul dintre
paranteze de sub fiecare piesă este numărul cheie al piesei din LISTA DE PIESE de la sfârşitul acestui manual.
Numărul care urmează după numărul cheie este cantitatea necesară pentru asamblare. Notă: Dacă din setul de
piese lipseşte o piesă, verificaţi dacă aceasta a fost pre-asamblată. Alte componente ar putea fi incluse.
Şurub M4 x 16mm
(92)–6
Şurub M10 x 20mm
(79)–6
Şurub M10 x 48mm (75)–6
Contrapiuliţă M8
(77)–4
Şurub M4 x 28mm
(99)–4
Şaibă M8 Şaibă Tăiată M10
(33)–2
Şurub cu Cap Plat
M8 x 20mm (80)–2
Şurub cu Umăr
(31)–2
Şurub M10 x 95mm (82)–4
5
(78)–10
Şurub M8 x 45mm
(76)–4
