NordicTrack E4.1 Elliptical Gebruiksaanwijzing page 9

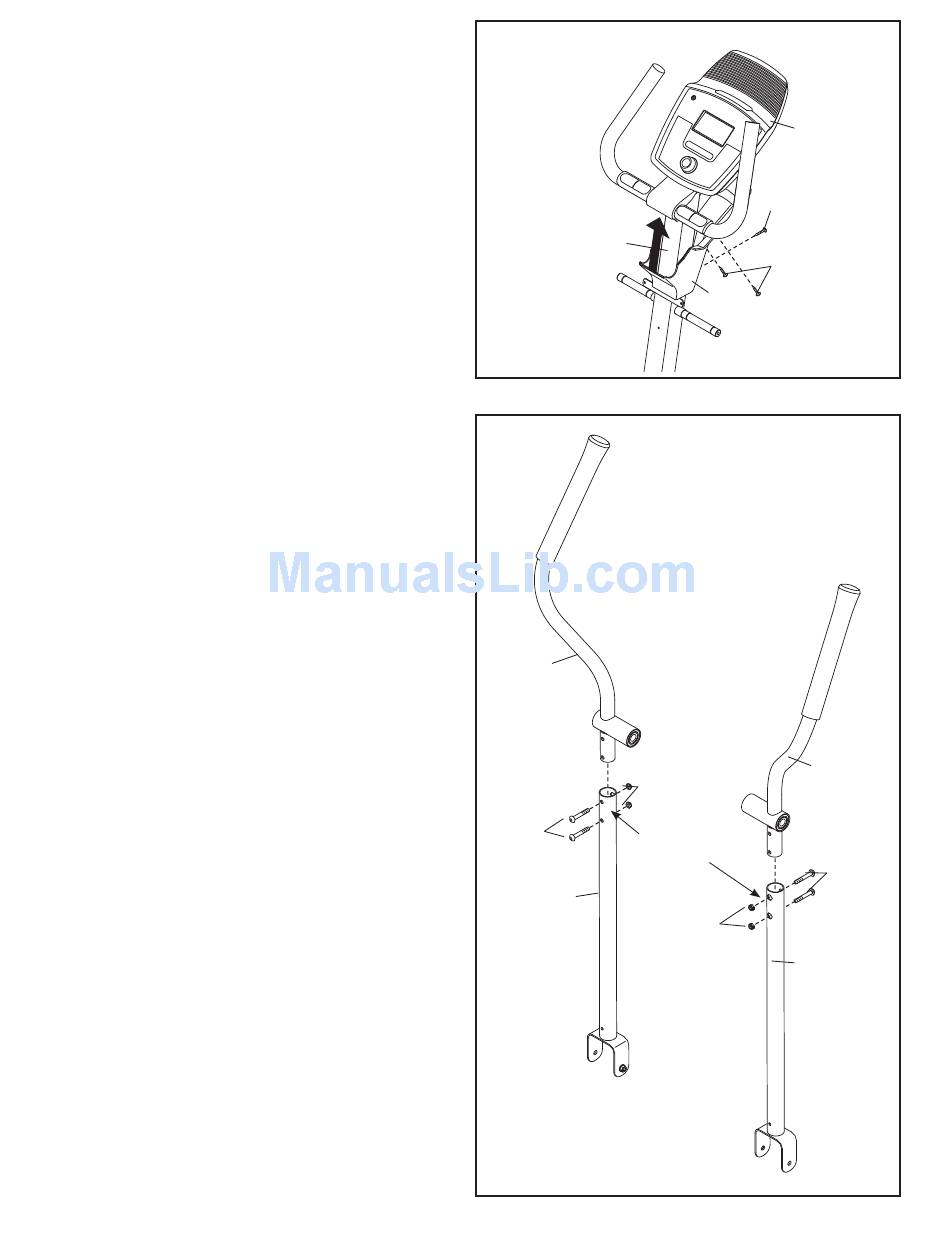

7. Schuif de Kap van het Bedieningspaneel (32)
omhoog naar het Bedieningspaneel (4).
Bevestig de Kap van het Bedieningspaneel
(32) aan de Staander (2) met een M4 x 16mm
Schroef (92).
Maak dan de Kap van het Bedieningspaneel (32)
vast aan het Bedieningspaneel (4) vast met twee
M4 x 16mm Schroeven (92).
8. Stel vast wat de linker en rechter Armen van het
Bovendeel zijn (8, 9).
Richt de Linkerarm van het Bovendeel (8) aan
een Been van het Bovendeel (6) zoals is afge-
beeld. Zorg ervoor dat de hexagonale gaten
op de aangegeven plaats zijn.
Schuif de Linkerarm van het Bovendeel (8) op
het Been van het Bovendeel (6).
Bevestig de Linkerarm van het Bovendeel (8)
met twee M8 x 45mm Bouten (76) en twee M8
Slotmoeren (77). Zorg dat de Slotmoeren zich
bevinden in de zeskantige gaten. Draai de de
Bouten met Ronde Koppen nog niet te vast.
Schuif de Rechterarm van het Bovendeel
(9) op dezelfde manier op het Been van het
Bovendeel (6).
7
2
8
8
77
76
Zeshoekige
6
9
4
92
92
32
9
Gaten
76
77
6
