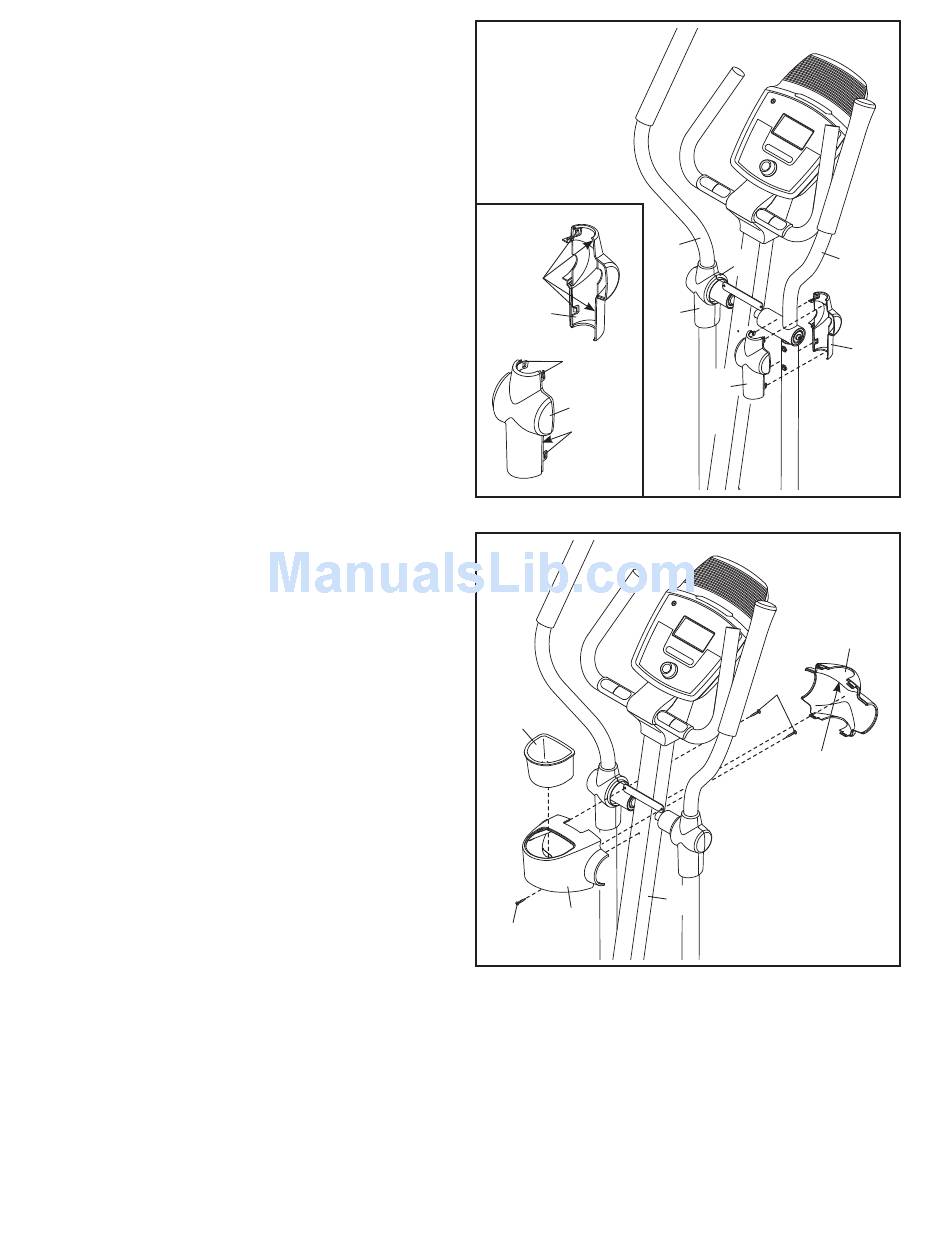

11. Raadpleeg de inzet-tekening. Zoek een
Zwenkkap A (19) met haken, en een Zwenkkap
B (22) met lipjes.
Druk Zwenkkap A (19) en een Zwenkkap B (22)
samen rond de Rechterarm van het Bovendeel
(9).
Herhaal deze stap aan de andere kant van de
elliptische trainer.
Tip: Zorg dat de Zwenkkappen (19, 22) zijn
gericht zoals staat afgebeeld.
12. Bevestig de Achterste Kap van de Staander
(3) aan de Staander (2) met drie M4 x 16mm
Schroeven (92).
Richt de Voorste Kap van de Staander (16)
zodat de sticker met de pijl omhoog wijst.
Druk de Voorste kap van de Staander (16) in de
Achterste Kap van de Staander (3).
Druk de Houder van de Waterfles (5) in de
Achterste Kap van de Staander (3).
11
Pijl
22
Haken
19
Haken
12
5
3
92
11
8
19
22
19
92
Lipje
2
9
22
16
