NordicTrack E4.1 Elliptical Gebruiksaanwijzing page 10

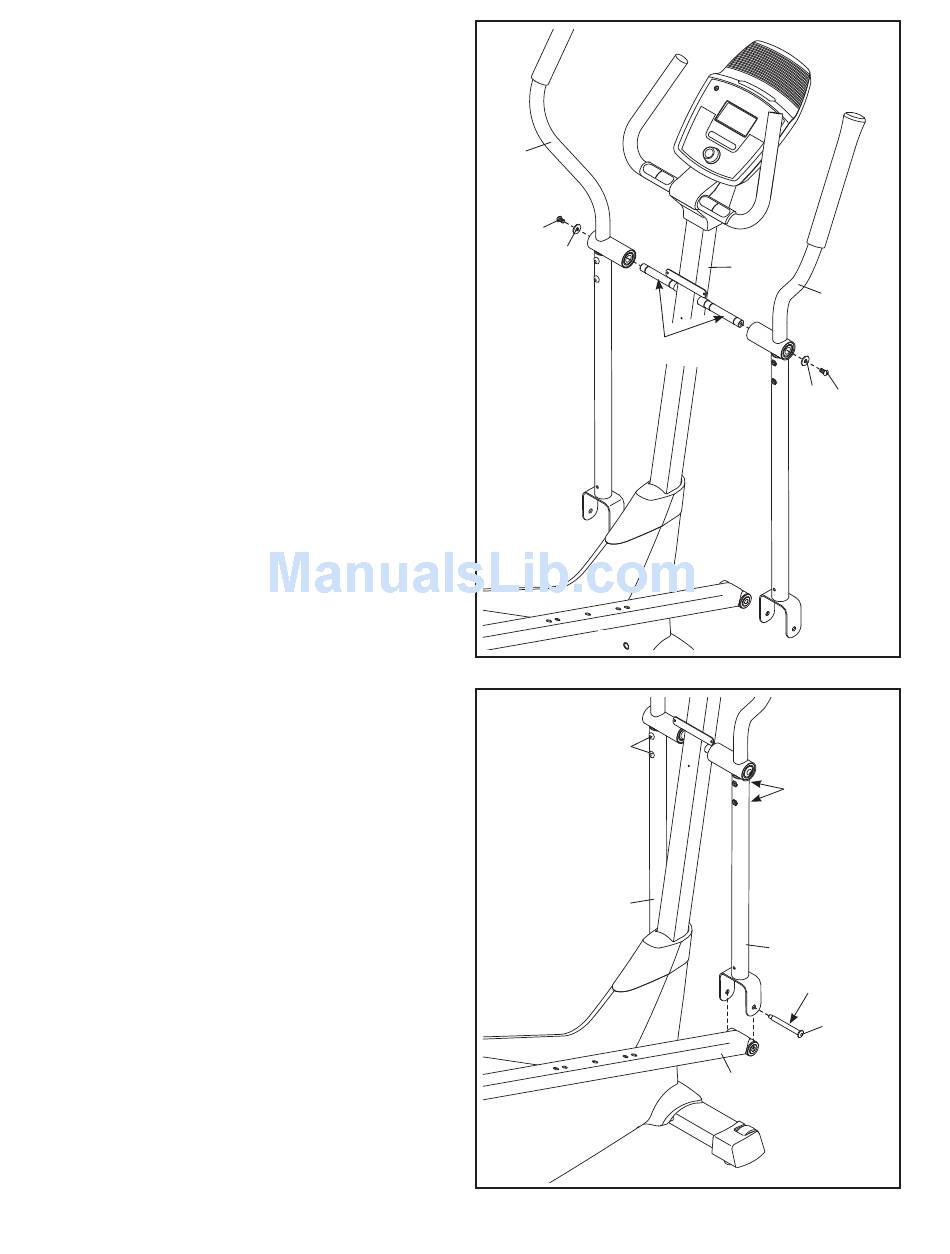

9. Breng een ruime hoeveelheid aan van het
meegeleverde vet op de assen op de Staander
(2).
Oriënteer de Linkerarm en Rechterarm van het
Bovendeel (8, 9) zoals getoond en schuif ze op
de linkerkant en rechtekant van de Staander (2).
Bevestig elke Arm van het Bovendeel (8, 9)
met een M8 x 20mm Schroef (80) en een M8
Tussenring (33).
10. Breng een kleine hoeveelheid van het vet aan op
de Schouderhechtbout (31).
Plaats, terwijl een andere persoon het voorste
gedeelte vasthoudt in de Rechter pedaalarm
(49) in de beugel van het Rechterbeen van het
Bovendeel (6), een Schouderhechtbout (31)
door het Rechterbeen van het Bovendeel en de
Rechterpedaalarm.
Draai de Schouderhechtbout (31) vast in de
gelaste moer op het Rechterbeen van het
Bovendeel (6).
Herhaal deze stap om de Linker Pedaalarm
(niet getoond) op het Linkerbeen van het
Bovendeel (6) te monteren.
Draai de M8 x 45mm Bouten (76).
9
8
80
33
Smeervet
10
76
6
10
2
9
33 80
76
6
Smeervet
31
49
