ProForm 310 Ce Elliptical Manual Del Usuario page 7

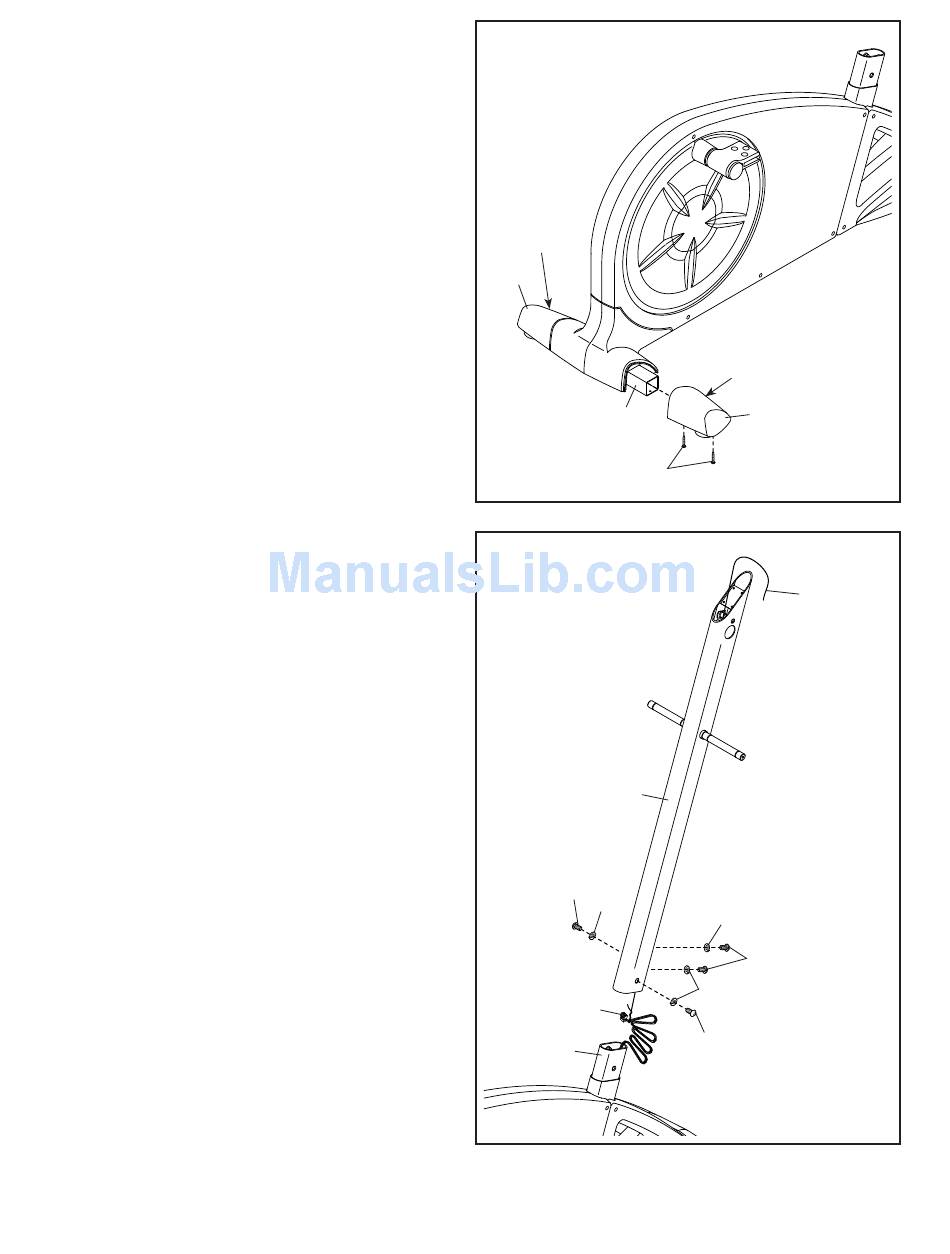

2. Identifique las Cubiertas Izquierda y Derecha de
la Armadura (48, 49), las cuales se encuentran
marcadas con etiquetas adhesivas de "Left"
y "Right" (L o Left indica izquierda; R o Right
indica derecha).
Oriente las Cubiertas de la Armadura Izquierda y
Derecha (48, 49) con los lados redondeados en
las ubicaciones indicadas.
Mientras otra persona levanta la parte posterior
de la Armadura (1), fije ambas Cubiertas (48,
49) a la Armadura con dos Tornillos de Cabeza
Redonda M4 x 16mm (84).
3. Con la ayuda de otra persona sujete el Montante
Vertical (2) cerca de la Armadura (1).
Ubique la atadura de cables en el Montante
Vertical (2). Ate el extremo inferior de la atadura
de cables al Cableado Eléctrico (86). Luego tire
del extremo superior de la atadura de cables
hasta que el Cableado Eléctrico pase por
completo a través del Montante Vertical. Luego
desate y descarte la atadura de cables.
Clave: Parea evitar que el Cableado Eléctrico
(86) caiga dentro del Montante Vertical (2),
asegúrelo con una banda de goma.
Clave: Evite pellizcar el Cableado Eléctrico
(86). Fije el Montante Vertical (2) a la Armadura
(1) con cuatro Tornillos M10 x 20mm (79) y
cuatro Arandelas Divididas M10 (78). No apriete
los Tornillos todavía.
2
Lado
Redondeado
48
1
84
3
Evite pellizcar
el Cableado
Eléctrico (86)
2
79
78
86
1
7
Lado
Redondeado
49
Atadura de
Cables
78
79
78
79
