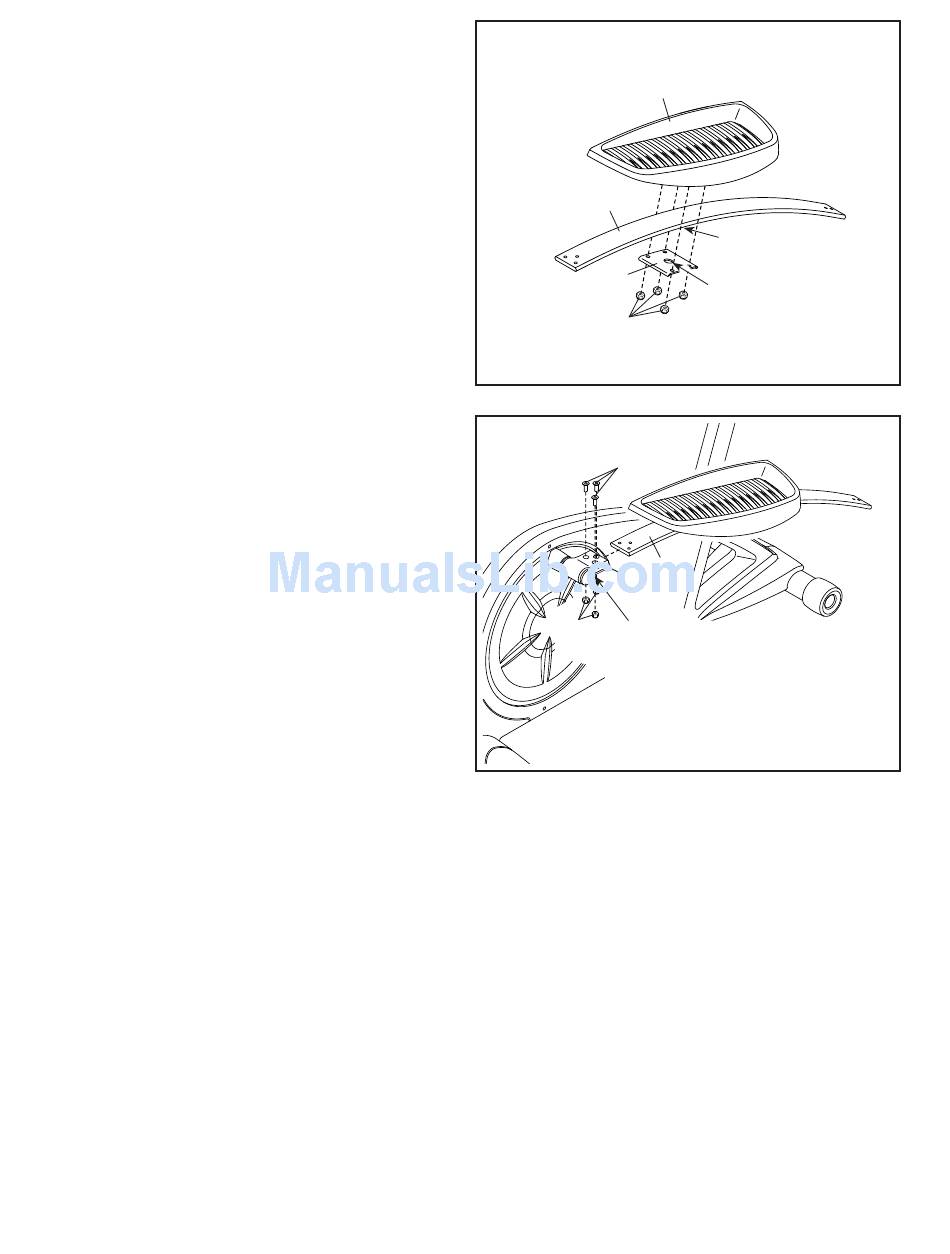

8. Identifique el Pedal Derecho (13) y el Brazo del
Pedal Derecho (99), los cuales se encuentran
marcados con etiquetas adhesivas "Right" (L o
Left indica izquierda; R o Right indica derecha),
y oriéntelos como se muestra.
Identifique el parachoques en la parte inferior del
Brazo del Pedal Derecho (99). A continuación,
coloque el orificio del Soporte del Pedal (15)
sobre el parachoques.
Fije el Pedal Derecho (13) y el Soporte del Pedal
(15) al Brazo del Pedal Derecho (99) con cuatro
Contratuercas M8 (82).
Repita este paso con el Pedal izquierdo y el
Brazo del Pedal Izquierdo (no se muestra).
9. Fije el Brazo del Pedal derecho (99) al Soporte
del Brazo de la Manivela (29) derecha con tres
Pernos de Cabeza Plana M6 x 28mm (31) y tres
Contratuercas M6 (77). Asegúrese de que las
Contratuercas estén dentro de los orificios
hexagonales.
Repita este paso con el Brazo del Pedal
Izquierdo (no aparece en el dibujo).
8
99
15
82
9
31
29
77
Orificios
Hexagonales
10
13
Parachoques
Orificio
99
