ProForm 310 Ce Elliptical Manual Del Usuario page 11

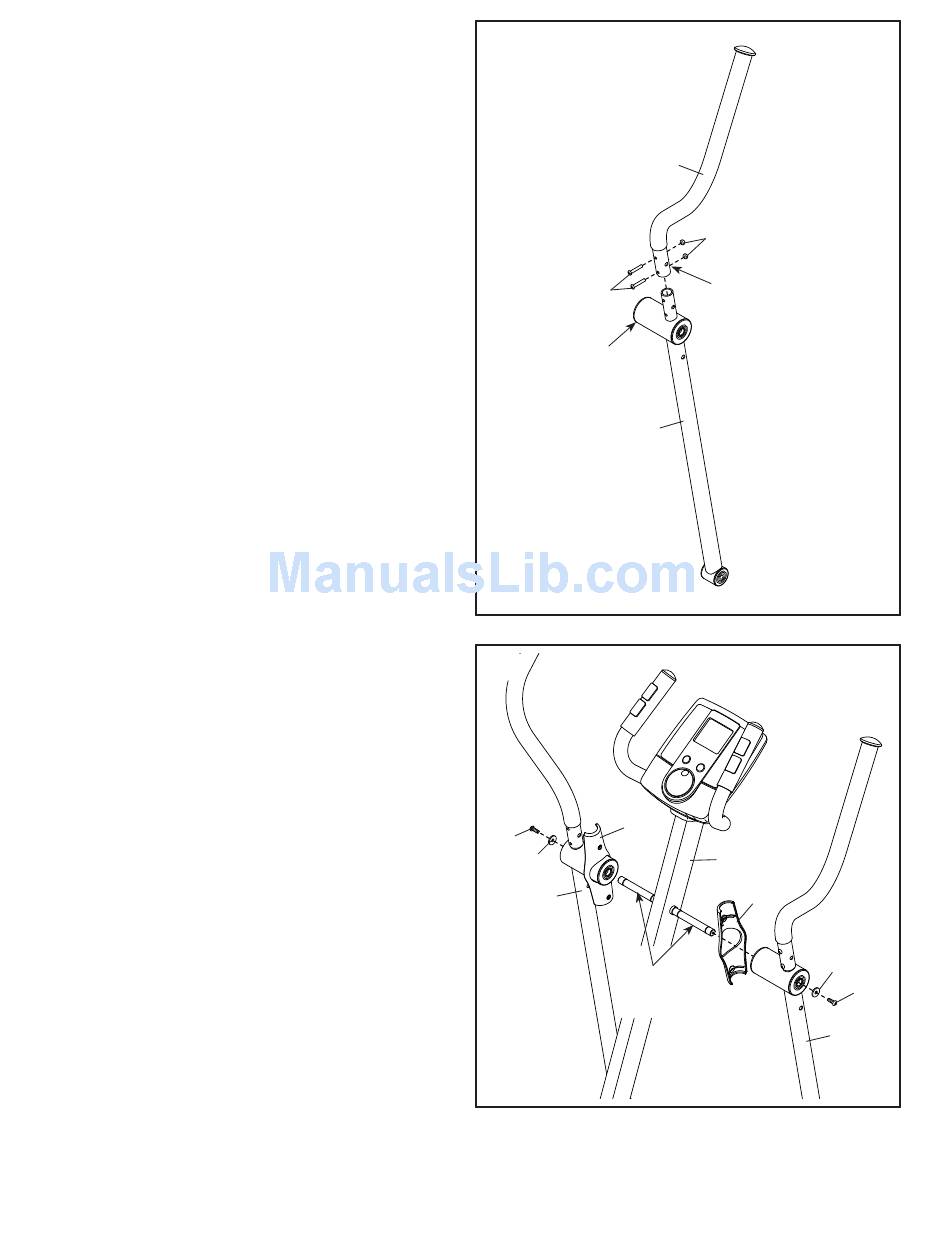

10. Identifique el Brazo Superior Derecho (9), el cual
se encuentra marcado con una etiqueta adhe-
siva que dice "Right" (L o Left indica izquierda; R
o Right indica derecha).
Oriente el Brazo Superior Derecho (9) y una
Pata del Brazo Superior (6) como se muestra.
Asegúrese de que los orificios hexagonales
y el lado ancho de la Pata del Brazo Superior
se encuentren en las ubicaciones indicadas.
Deslice el Brazo Superior Derecho (9) dentro de
la Pata del Brazo Superior (6).
Fije el Brazo Superior Derecho (9) con
dos Pernos Botón M6 x 36mm (76) y dos
Contratuercas M6 (77). Asegúrese de que las
Contratuercas estén dentro de los orificios
hexagonales.
Repita este paso para el Brazo Superior
Izquierdo (no se muestra) y para la otra Pata
del Brazo Superior (no se muestra).
11. Aplique una cantidad generosa de la grasa inclu-
ida sobre los ejes en el Montante Vertical (2).
Oriente la Cubierta del Brazo Interna (22) y la
Pata del Brazo Superior derecha (6) como se
indica.
Deslice la Cubierta del brazo Interna (22) y la
Pata del brazo superior derecha (6) por el lado
derecho del Montante Vertical (2).
Fije la Pata del Brazo Superior derecha (6) con
un Tornillo M6 x 16mm (80) y una Arandela M6
(35).
Fije la Pata del Brazo Superior (6) izquierdo
de la misma manera.
10
76
Lado
Ancho
11
22
80
35
6
Grasa
11
9
77
Orificios
Hexagonales
6
2
22
35
80
6
