Schroef de onderste buis op de voorste buis en de zijstangen met M5x25 bouten en moeren. Wij adviseren het
monteren te vereenvoudigen door de opvangbak om te keren.
3.5.2f

Schuif de zak van grasopvang op het frame. Trek de rubberen zijkanten van de zak over de buizen.
3.5.2g

Schroef de onderste beugel vast vanaf de onderzijde van de grasopvangbak
3.5.2h

Steek de handgreep in de openingen in het deksel en schuif de onderlegringen op de draadeinden. Steek het deel
dat op deze manier is gemonteerd door de gaten in de bovenste beugel op het frame en zet de handgreep met
3.5.2i
bouten vast. Draai ze nu niet verder dan handvast aan.

Plaats de hendel voor het leegmaken van de bak in de gaten van de beugel binnenin de opvangbak.

Schroef van buitenaf een zelftappende schroef in de gaten in het onderste uiteinde van de hendel.
3.5.2j

Schroef het deksel vast op het frame en draai de schroeven vast.
3.5.2k

Draai de moeren waarmee de handgreep is bevestigd, stevig vast en draai de moeren waarmee het bovenstuk van
het frame is bevestigd, stevig vast. Hiermee is de installatie van de grasopvangbak compleet.
3.5.2l
AFSTELLING NA MONTAGE

Pak de grasopvangbak vast en hang de bak op aan de haken aan de achterplaat van de machine.

Controleer de juiste uitlijning van de grasopvangbak met het spatbord met behulp van de pijlen die in het deksel
van de grasopvang en in de machinekap zijn afgedrukt. Corrigeer een eventuele onjuiste afstelling door de bouten
3.5.2m
aan de voorste buis en/of de bouten in de zijbeugels los te draaien, de afstelling aan te passen en de bouten weer
vast te draaien.
Bij een goed afgestelde grasopvangbak is de ruimte tussen de achterplaat van de machine en de voorste buis van het
frame (3) ( 3.5.2b) niet meer dan 5 mm.
Als uitlijnen volgens de hierboven beschreven methode niet mogelijk is, voer dan de aanpassing uit het door de bevestiging van de

grasopvangbak op de achterplaat of de bouten en beugels aan de bovenzijde van de bevestiging te verschuiven.
3.6 CONTROLES VOORAFGAAND AAN HET OPSTARTEN
3.6.1 HET OLIEPEIL CONTROLEREN
Plaats de maaier op een horizontale ondergrond voordat u het oliepeil controleert. U kunt bij de olievuldop wanneer u de motorkap
open kantelt. Schroef de oliepeilstok eruit, veeg de stok droog, steek hem er weer in en schroef hem er weer in. Schroef hem er dan
weer uit en lees het oliepeil af.
Het oliepeil moet tussen de twee markeringen op de peilstok staan. Zo niet, voeg dan motorolie toe totdat de 'FULL' markering wordt
bereikt. Het type van de motorolie wordt vermeld in de gebruikershandleiding van de motor.
U moet het oliepeil controleren voordat u gras gaat maaien.

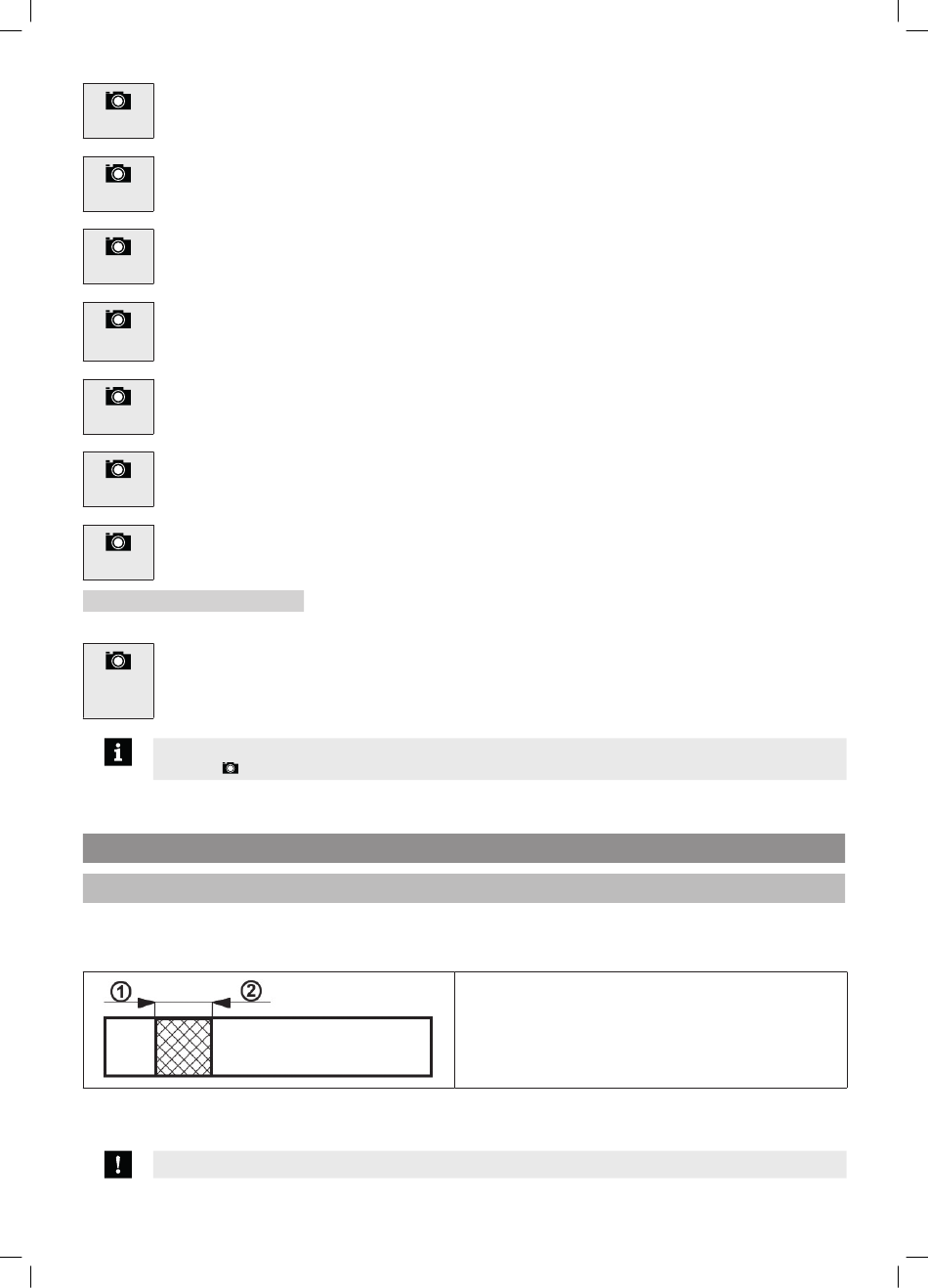

Oliepeil op de peilstok:
(1) - (ADD) laag oliepeil
(2) - (FULL) maximum oliepeil
