Schrauben Sie das untere Rohr und die Seitenstützen mit M5×25 -Schrauben und Muttern an das vordere Rohr. Zur
leichteren Montage empfehlen wir, den Grasfangbehälter dabei auf den Kopf zu stellen.
3.5.2f

Schieben Sie den Sack der Grasfangvorrichtung auf den Rahmen. Ziehen Sie die Gummiseiten des Sacks über die
Rohre.
3.5.2g

Schrauben Sie die untere Strebe von der unteren Seite des Grasfangvorrichtung her an
3.5.2h

Stecken Sie den Griff in die Öffnungen im Deckel und schieben Sie die Unterlegscheiben auf sein Gewindeende.
Setzen Sie das auf diese Weise montierte Teil durch die Löcher in der oberen Halterung am Rahmen und befestigen
3.5.2i
Sie den Griff mit Muttern. Ziehen Sie sie bislang nur mit der Hand an.

Stecken Sie den Auswurfhebel in die Löcher der Halterung im Grasfänger.

Schrauben Sie eine selbstschneidende Schraube von außen her in die Löcher am unteren Ende des Hebels.
3.5.2j

Schrauben Sie den Deckel an den Rahmen und ziehen Sie die Schrauben fest.
3.5.2k

Ziehen Sie die Befestigungsmuttern des Griff fest an und ziehen Sie die Muttern an, welche die obere Halterung des
Rahmens sichern. Damit ist die Montage der Grasfangvorrichtung abgeschlossen.
3.5.2l
EINSTELLUNG NACH DER MONTAGE

Halten Sie die Grasfangvorrichtung fest und hängen Sie sie auf die Zugvorrichtungen auf der hinteren Platte der Maschine.

Überprüfen Sie die korrekte Ausrichtung der Grasfangvorrichtung an der Schmutzfangvorrichtung anhand
der aufgedruckten Pfeile am Deckel der Grasfangvorrichtung und an der Maschinenabdeckung. Passen Sie
3.5.2m
Unterschiede durch Lösen der Schrauben am vorderen Rohr und/oder der Schrauben an den Seitenstützen an,
dann gleichen Sie sie aus und ziehen die Schrauben wieder an.
Bei richtig eingestellter Grasfangvorrichtung ist der Platz zwischen der hinteren Platte der Maschine und dem vorderen
Rahmenrohr (3) (
Wenn die beschriebene Ausrichtung nicht möglich ist, stellen Sie die Grasfangvorrichtung ein, indem Sie sie auf das Scharnier auf

der hinteren Platte oder auf die Bolzen und Bügel auf der Oberseite des Scharniers schieben.
3.6 KONTROLLEN VOR DER INBETRIEBNAHME
3.6.1 KONTROLLE DES MOTORÖLS
Stellen Sie die Maschine auf eine gerade Fläche, bevor Sie den Ölstand prüfen. Der Öldeckel ist nach dem Aufklappen der Haube
zugänglich. Schrauben Sie den Ölmessstab heraus, wischen Sie ihn ab, setzen ihn wieder ein und schrauben ihn ein. Schrauben Sie
ihn dann wieder heraus und lesen den Ölstand ab.
Der Ölstand muss zwischen den beiden Markierungen am Messstab liegen. Wenn er es nicht ist, füllen Sie Motoröl nach, bis die
„FULL"-Marke erreicht ist. Der Motoröltyp ist in der Bedienungsanleitung des Motors angegeben.
Der Ölstand muss vor jedem Einsatz der Maschine überprüft werden.
3.5.2b) nicht größer als 5 mm.
108

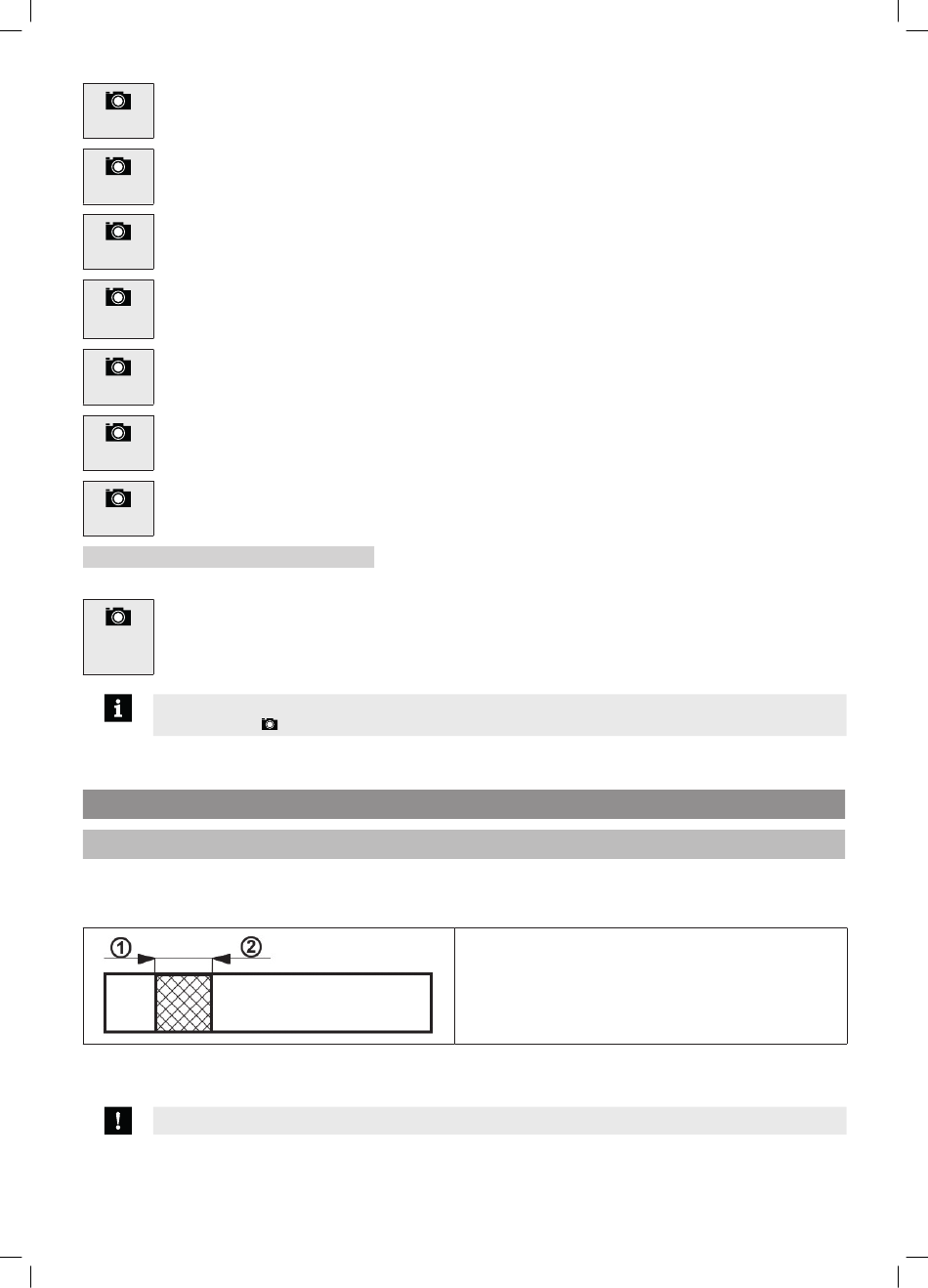

Ölmessstab:
(1) - (ADD) niedriger Ölstand
(2) - (FULL) maximaler Ölstand
