Montage Montage a0015554 Lösen Sie die Überwurfmutter des Ablaufrohrs und nehmen Sie das Ablaufrohr ab. a0015555 Schieben Sie den Dreharmmotor in die Führungsschiene an der Decke des Probenehmers. Endress+Hauser...
Page 4
Befestigen Sie den Dreharmmotor mit den zwei beiligenden Schrauben 5x15 Torx und einem Schrau- bendreher T25 an der Führung. a0015557 Schieben Sie den Einlaufspritzschutz nach oben und halten ihn fest. Führen Sie den Dreharm in das Gegenstück am Dreharmmotor bis es einrastet. Endress+Hauser...
Page 5
Ende an der Decke des Probenraums wieder fest. a0015559 Verbinden Sie das vorhandene Kabel mit dem Dreharmmotor. Hierfür lösen Sie die Schutzkappe am Kabel, stecken das Kabel in die Steckverbindung an der linken Seite des Motors und schrauben das Kabel mit dem Verbindungsstück am Dreharmmotor fest. Endress+Hauser...
Page 6
Mitte der Platte der Referenzpunkt. Bei Rundverteilung zwischen Flasche 1 und der letzten Flasche. Justieren können Sie den Dreharm korrigieren, wenn der Referenzpunkt nicht korrekt angefahren wurde. Benut- zen Sie zur Korrektur die beiden Pfeiltasten. 3. Führen Sie anschließend im Menü "Diagnose/Gerätetest/Reset/Dreharm" den Dreharmtest durch. Endress+Hauser...

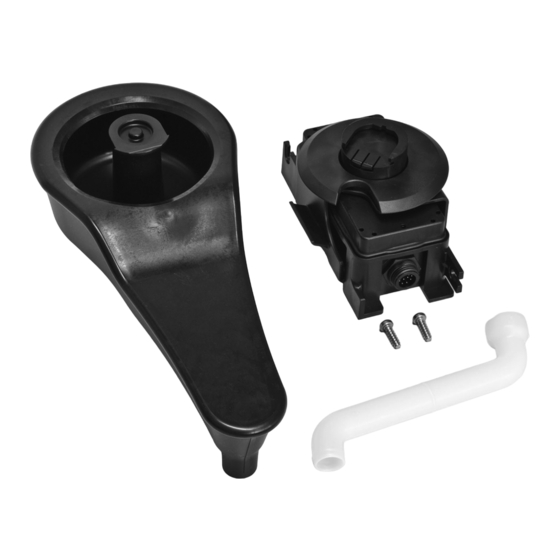

Installation Installation a0015554 Release thread adapter nut and remove outlet pipe. a0015555 Push distribution arm motor into the guide-way on the ceiling of the sampler. Endress+Hauser...
Page 9
Fix distribution arm motor with the two annexed screws 5x15 torx and a screw wrench T25 on the guide-way. a0015557 Push up the splash guard and hold it. Move distribution arm into matching part of distribution arm motor until it clicks into place. Endress+Hauser...
Page 10
Connect existing cable with distribution arm motor. For this purpose loose protecting cap, plug cable into connector on the left side of the motor and screw cable with connector at distribution arm motor tightly. Endress+Hauser...
Adjust you can correct the distribution arm if the unit does not move to the reference point correctly. Use the two arrow keys to correct the position. 3. Afterwards perform a distribution arm test in the "Diagnostics/Systemtest/Reset/Distribution arm" menu. Endress+Hauser...
