DŮLEŽITÉ! Před použitím si důkladně přečtěte pokyny k použití. Návod uschovejte pro případ pozdější potřeby. Veškeré obrázky jsou pouze ilustrativní, skutečné provedení výrobku se může lišit. Před zahájením tréninku Děkujeme, že jste zakoupili náš výrobek. Pro vaši bezpečnost si před použitím důkladně přečtěte tento uživatelský...
Page 5
Seznam částí Č. Popis Č. Popis Kabel senzoru tepové Hlavní rám frekvence Tyč řídítek Šroub M8×30 Přední stabilizační tyč Pérová podložka D8 Zadní stabilizační tyč Kryt Vlnitá podložka 5L/R Propojovací tyč 1 pár Φ20×Φ28×0.3 Pohyblivá část 6L/R 1 pár Šroub M4X12 ramene 7L/R Madlo...
Page 6
Ф24×20×Ф16.1 40L/R Spojovací díl 1 pr. Magnetická deska Pružinová podložka U-podložka Φ13×B2 42L/R Matice 1 pr. Matice Koncovka S19 Šroub Podložka Matice M10×1 Φ20×d8.5×R12.5 Podložka D17×0.3 Oddělovník Koncovka Ložiska 6000Z Grip rukojeti Setrvačník Pěnový grip Osa setrvačníku Kulatá koncovka Plastový kryt Φ25×1.5 Poznámka: Většina uvedených dílů...
Page 7
Pokyny ke složení Krok 1: Přední a zadní stabilizační tyče (3 & 4) připevněte k hlavnímu rámu (1) pomocí šroubů (12), pérových podložek (52), podložek (13) a matic (14). Krok 2: Propojte kabel (18) s kabelem senzoru (20), protáhněte kabel regulátoru zátěže (17) háčkem na kabelu zátěže (19) podle obrázku A.
Page 8
Krok 3: 1. Osu (27) protáhněte tyčí řídítek (2), nasaďte vlnitou podložku (54) a pohyblivou část ramene (6L) na levou stranu osy (27). Konstrukci připevněte podložkou (25), pérovou podložkou (52) a šroubem (24). Poznámka: Díly neutahujte napevno. 2. Připevněte levou propojovací tyč (5L) k levé klice (22) pomocí levého šroubu (38L), vlnité...
Page 9
šroubu (30), podložky (31) a matice (32). Poté utáhněte šrouby (24), (30) a matici (42L). Nasaďte koncovky (23, 57, 43 & 36). 4. Popsané kroky opakujte i na pravé straně. 5. Připevněte pedál (10L/R) k pohyblivé části ramene (5L/R) pomocí šroubů (33), podložek (34) a matic (35).
Page 10
Krok 4: 1. Kabel senzoru tepové frekvence (50) protáhněte tyčí řídítek (2) a vytáhněte jej skrz otvor v rámu computeru na horní straně tyče řídítek (2). Připevněte řídítka (8) k tyči řídítek (2) pomocí šroubů (51) a pérových podložek (52). Nakonec upevněte kryt (53). 2.
Page 11
Krok 5: Propojte kabel (18) a kabel senzoru tepové frekvence (50) s odpovídajícími kabely computeru (9). Upevněte computer (9) na držák computeru, který se nachází na tyči řídítek (2). K upevnění použijte šrouby (55). Skladování a údržba 1. Skladujte na suchém a čistém místě. 2.
Page 12
Ovládání computeru COMPUTER PARAMETRY: TIME 00:00-99:00 SPEED(SPD) 0-99.9KM/H (ML/H) DISTANCE 0.00-9999KM (ML) CALORIES 0.0-9999KCAL ※ODOMETER(ODO) 0.0-9999KM (ML) ※PULSE (PUL) 0,40 - 240BPM FUNKCE TLAČÍTEK: MODE: Toto tlačítko vám umožní vybrat a uzamknout požadovanou funkci. ※SET: Pro nastavení údajů “TIME” “DISTANCE” “CALORIES”...
Page 13
CVIČEBNÍ INSTRUKCE UPOZORNĚNÍ: před začátkem jakéhokoliv cvičení konzultujte váš zdravotní stav se svým lékařem. Toto je důležité hlavně pro osoby starší 45 let nebo pro osoby s existujícími zdravotními problémy. Hodnota tepové frekvence není určena pro lékařské účely. Hodnota tepové frekvence slouží pro srovnání tepové frekvence jednoho uživatele v čase.
Page 14
DOTEK PRSTŮ NA NOZE Pomalu ohněte trup k zemi a snažte se dotknout chodidel. Ohněte se, co nejníže to jde. V této pozici se snažte setrvat 20-30 sekund. CVIČENÍ NA KOLENA Posaďte se na zem a natáhněte pravou nohu. Ohněte levou nohu a umístěte chodidlo na stehno pravé...
Page 15
Copyright - autorská práva - Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití...
Page 16

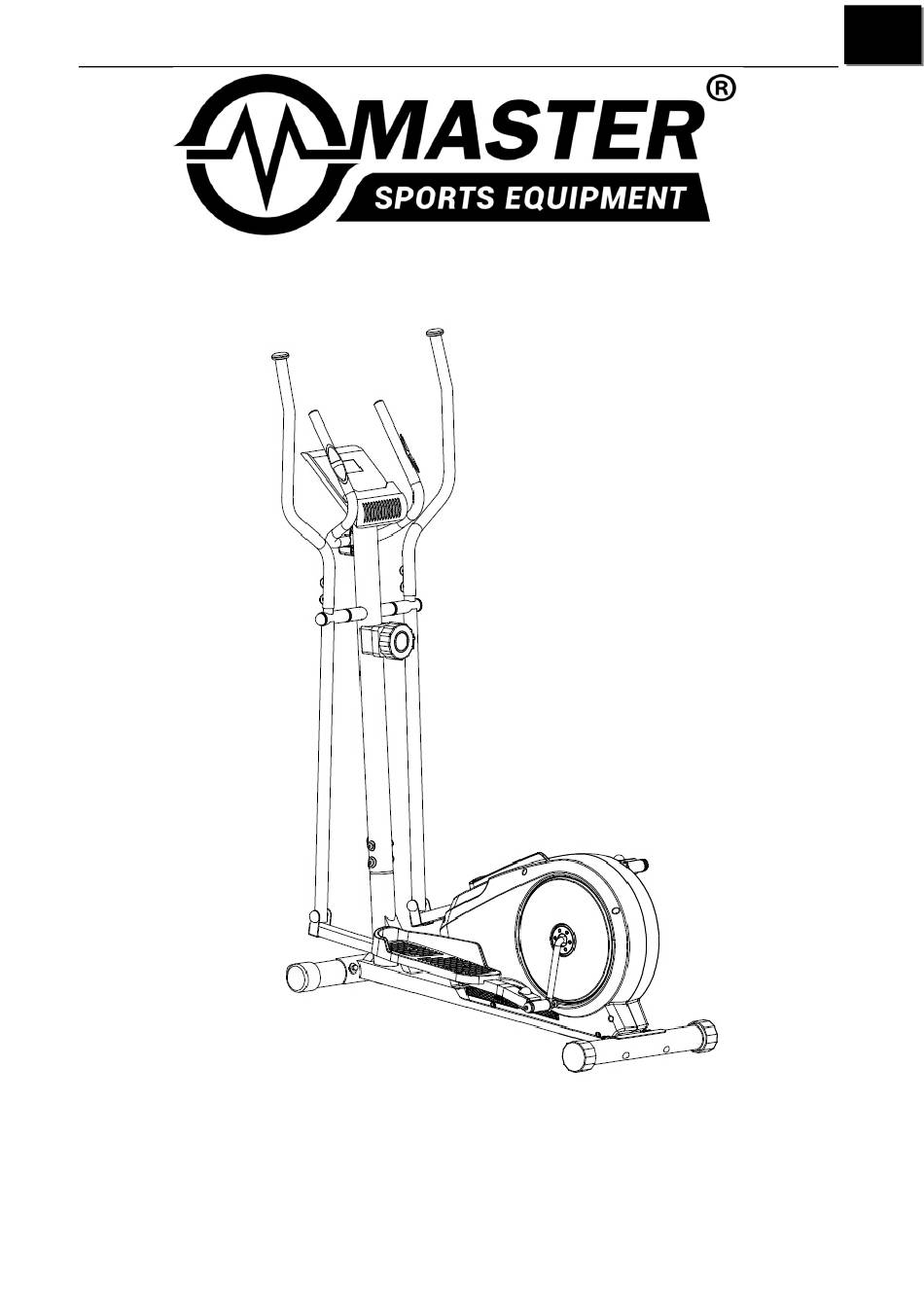

ELLIPTICAL MASTER® E-17 Návod na použitie Návod na použitie...
Page 17
DÔLEŽITÉ! Pred použitím si dôkladne prečítajte pokyny na použitie. Návod uschovajte pre prípad neskoršej potreby. Všetky obrázky sú len ilustratívne, skutočné prevedenie výrobku sa môže líšiť. Pred začatím tréningu Ďakujeme, že ste zakúpili náš výrobok. Pre vašu bezpečnosť si pred použitím dôkladne prečítajte tento manuál.
Page 20
Zoznam častí Č. Popis Č. Popis Kábel senzora tepovej Hlavný rám frekvencie Tyč riadidiel Skrutka M8×30 Predná stabilizačná Pérová podložka D8 tyč Zadná stabilizačná tyč Kryt Vlnitá podložka 5L/R Prepojovacia tyč 1 pár Φ20×Φ28×0.3 Pohyblivá časť 6L/R 1 pár Skrutka M4X12 ramena 7L/R Madlo...
Page 22
Pokyny k zloženiu Krok 1: Predné a zadné stabilizačné tyče (3 & 4) pripevnite k hlavnému rámu (1) pomocou skrutiek (12), perových podložiek (52), podložiek (13) a matíc (14). Krok 2: Prepojte kábel (18) s káblom senzora (20), pretiahnite kábel regulátora záťaže (17) háčikom na kábli záťaže (19) podľa obrázku A.
Page 23
Krok 3: 1. Os (27) pretiahnite tyčou riadidiel (2), nasaďte vlnitú podložku (54) a pohyblivú časť ramena (6L) na ľavú stranu osi (27). Konštrukciu pripevnite podložkou (25), pérovou podložkou (52) a skrutkou (24). Poznámka: Diely neuťahujte napevno. 2. Pripevnite ľavú prepojovaciu tyč (5L) k ľavej kľuke (22) pomocou ľavéj skrutky (38L), vlnité...
Page 24
3. Pripevnite ľavú pohyblivú tyč ramena (6L) k ľavej prepojovacej tyči (5L) pomocou skrutky (30), podložky (31) a matice (32). Potom utiahnite skrutky (24), (30) a maticu (42L). Nasaďte koncovky (23, 57, 43 & 36). 4. Opísané kroky opakujte aj na pravej strane 5.
Page 25
Krok 4: 1. Kábel senzora tepovej frekvencie (50) pretiahnite tyčou riadidiel (2) a vytiahnite ho cez otvor v ráme computera na hornej strane tyče riadidiel (2). Pripevnite riadidlá (8) k tyči riadidiel (2) pomocou skrutiek (51) a perových podložiek (52). Nakoniec upevnite kryt (53).
Page 26
Krok 5: Prepojte kábel (18) a kábel senzoru tepovej frekvencie (50) s príslušnými káblami computeru (9). Upevnite computer (9) na držiak computera, ktorý sa nachádza na tyči riadidiel (2). Na upevnenie použite skrutky (55).
Page 27
Skladovanie a údržba 1. Skladujte na suchom a čistom mieste. 2. Pokiaľ bude stroj skladovaný dlhodobo, vyberte batériu. 3. Povrch výrobku po každom tréningu utrite mäkkou savou handričkou. 4. Pravidelne kontrolujte dotiahnutie všetkých skrutiek a matíc. 5. Údržbu vykonávajte pravidelne. 6.
Page 28
Po 30 sekundách sa zobrazí aktuálna tepová frekvencia - počet tepov / minúta. SCAN: Každá funkcia sa na computeru zobrazia po dobu 4 sekúnd. BATERIE: Ak displej zobrazuje zmätočné hodnoty, vyberte batériu a znova ju vložte. CVIČEBNÁ INŠTRUKCIA UPOZORNENIE: pred začiatkom akéhokoľvek cvičenia konzultujte váš zdravotný stav so svojím lekárom.
Page 29
VNÚTORNE PRETIAHNUTIE STEHNA Posaďte sa na zem, kolená smerujú k zemi. Pritiahnite chodidlá čo najbližšie k trieslam. Teraz opatrne tlačte kolená k zemi. Vydržte v tejto pozícii pokiaľ možno 30-40 sekúnd. DOTYK PRSTOV NA NOHE Pomaly ohnite trup k zemi a snažte sa dotknúť chodidiel. Ohnite sa, čo najnižšie to ide.
Page 30
Copyright - autorské práva - Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o. .. Spoločnosť MASTER SPORT s.r.o. pre použitie informácií, obsiahnutých v tomto návode na použitie nepreberá...
IMPORTANT! Please read all instructions carefully before using this product. Retain this manual for future reference. The specifications of this product may vary slightly from the illustrations and are subject to change without notice. Before You Start Thank you for purchasing this Bike! For your safety and benefit, read this manual carefully before using the machine.
PARTS LIST Description Description Main frame Pulse wire Inner hex screw Handlebar post M8×30 Front Stabilizer Spring washer D8 Rear Stabilizer Clamp cover Wave washer 5L/R Pedal support 1 pr. Φ20×Φ28×0.3 Cross pan head screw 6L/R Swing tube 1 pr. M4X12 7L/R Handlebar...
Page 36
Hex bolt M10×50 Magnetic board axle 38L/R Hinge bolt 1 pr. Square magnet Bushing Spring Ф24×20×Ф16.1 40L/R Connecting joint 1 pr. Magnetic board Spring U washer washerΦ13×B2 42L/R Nylon nut 1 pr. Flange nut Cap S19 Bolt Arc washer Hex nut M10×1 Φ20×d8.5×R12.5 Wave washer Spacer...
Page 37
ASSEMBLY INSTRUCTIONS STEP 1: Tighten the front and rear stabilizers (3 & 4) to the main frame (1) with carriage bolts (12), spring washers (52), arc washers (13) and acorn nuts (14). STEP 2: Connect extension wire (18) to sensor wire (20) together, and then connect the cable of tension controller (17) to the hook of the tension cable (19) as shown in picture A.
Page 38
STEP 3: 6. Insert the shaft (27) through the handlebar post (2), put on a wave washer (54) and then the left swing tube(6L) to the left side of shaft (27). At last, fix with a flat washer (25), a spring washer (52) and a hex bolt (24). Note: Please don’t tighten them for now.
Page 39
washer (31) and a nylon nut (32). Then tighten the hex bolt (24), hex bolt (30) and nylon nut (42L). At last, cover the caps (23, 57, 43 & 36). 9. Repeat the above steps to assembly the right side. 10.
Page 40
STEP 5: Connect extension wire (18) and pulse wire (50) to the relevant wires of computer (9). Then fix the computer (9) to the computer bracket of handlebar post (2) with cross pan head screws (55).
STORAGE AND MAINTENANCE 1. Keep the rowing machine in a clean dry place. 2. Grasp the frame to move the rowing machine. Do not use the seat to move it. The seat will move and it may hurt your hand and fingers. 3.
WARM-UP and COOL-DOWN A successful exercise program consists of a warm-up, aerobic exercise, and a cool-down. Do the entire program at least two and preferably three times a week, resting for a day between workouts. After several months, you can increase your workouts to four or five times per week.
