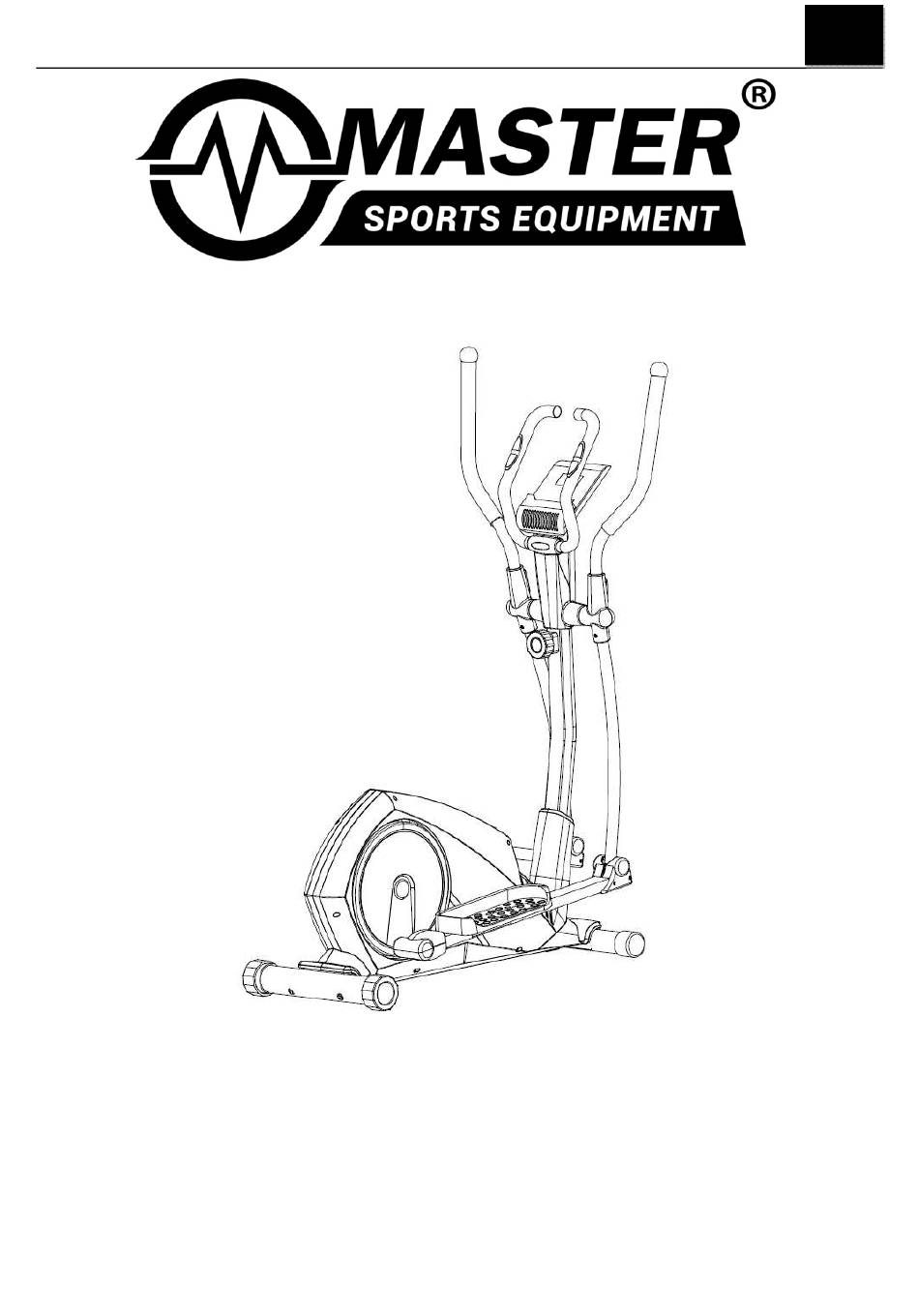

  • Page 1 Eliptical POWERLAND BK8729H Uživatelský manuál...
  • Page 2 DŮLEŽITÉ! Před použitím tohoto výrobku si pečlivě přečtěte všechny pokyny. Uschovejte tento návod pro budoucí použití. Technické údaje tohoto výrobku se mohou mírně lišit od ilustrací a mohou být změněny bez předchozího upozornění. Děkujeme, že jste zakoupili náš výrobek. Přesto, že věnujeme veškeré úsilí, abychom zajistili nejlepší kvalitu našich výrobků, mohou se objevit jednotlivé...
  • Page 3 UPOZORNĚNÍ: PŘED ZAHÁJENÍM TRÉNINKU SE PORAĎTE S LÉKAŘEM. JE TO NEZBYTNÉ V PŘÍPADĚ OSOB STARŠÍCH 35 LET A OSOB, KTERÉ MAJÍ ZDRAVOTNÍ PROBLÉMY. PŘED POUŽITÍM FITNESS NÁČINÍ SI VŽDY PŘEČTĚTE VŠECHNY NÁVODY. NENESEME ODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ, JEŽ BYLY ZPŮSOBENY NESPRÁVNÝM POUŽITÍM TOHOTO VÝROBKU.
  • Page 4 SCHÉMA...
  • Page 5 SEZNAM DÍLŮ Č. Č. Popis Popis Hlavní rám Ochranný kryt Zadní koncová krytka Šroub se zaoblenou hlavou Zadní stabilizační tyč Oblouková podložka Imbusový šroub M8 × 90 Vlnitá podložka Plochá podložka D10×Φ20×2 Vratový šroub M8×45 Šroub se šestihrannou hlavou Nylonová matice M10 M8×45 Plastová...
  • Page 6 Imbusový šroub M8×72 Dolní tažné lanko Přední koncová krytka Senzorový kabel Přední stabilizační tyč 54a/b Ochranný kryt 2 každý 24L/ L/P Otočná trubice 1 každý 55a/b Ochranný kryt 1 každý 56L/ Objímka čepele 4 Φ16×Φ31×23 L/P klika 1 každý Šroub Phillips se zaoblenou 26a/b Ochranný...
  • Page 7 NÁVOD K MONTÁŽI POZNÁMKA: Většina z uvedených montážních součástek byla zabalena samostatně, avšak některé položky byly již upevněny k montovaným dílům. V takovém případě součástky jednoduše odstraňte a postupujte podle kroků uvedených v montážním návodu. PŘÍPRAVA: Pro montáž si vyberte místo, kde budete mít dostatečný prostor pro manipulaci. K montáži použijte přibalené...
  • Page 8 KROK 2: Nasuňte kryt tyče (49) na tyč řídítek (46). Spojovací kabel (50) propojte s kabelem senzoru tepové frekvence (53). Vložte konec odporového kabelu (51) regulátoru napětí do závěsného oka dolního tažného (52). Odpojte lanka horní odporový kabel (51) regulátoru napětí a vložte jej do otvoru kovové...
  • Page 9 KROK 4: Napojte otočné trubice (24L/P) do dlouhé čepele (61) na tyči řídítek (46) pomocí imbusových šroubů M10x20 (10), pružné podložky (11), podložky ve tvaru D (9), a vlnité podložky (35); Spojte L/P spoj pedálové trubice (39L/P) s L/P klikou (56L/P) pomocí imbusových šroubů M10x20 (10), pružné...
  • Page 10 KROK 5: Připojte pedál (14L/P) k pedálové podpěře (15L/P) pomocí šestihranných šroubů M8 × 45 (37), plochých podložek D8 (12) a nylonových matic M8 (13). Poznámka: Pedál je označen jako L pro levý a P pro pravý.
  • Page 11 KROK 6: Zakryjte spojovou část řídítek (28L/P) a L/P otočné trubice (24L/P) ochranným krytem (26a/b) a (55a/b), poté upevněte pomocí (27). samořezný šroubů Připevněte ochranný kryt (17L/P) a (54a/b) k pedálové podpěře (15L/P) a spoji pedálové trubice (39L/P), v uvedeném pořadí pomocí šroubů (59) a šroubů se zaoblenou hlavou (16).
  • Page 12 KROK 7: Spojte spojovací kabel (50), pulzový kabel (43) s počítačovými kabely, poté připevněte počítač (31) do počítačové konzoly na tyči řídítek (46), utáhněte (31) pomocí šroubů (57); Připojte ochranný kryt (32/47) na tyč řídítek (46) pomocí samořezných šroubů (59) jak je znázorněno.
  • Page 13 Computer Před zahájením tréninku: A. Informace o uživateli: Před zahájením tréninku zadejte do computeru své osobní údaje. Stiskněte tlačítko BODY FAT a zadejte pohlaví, věk, výšku a váhu. Data budou uložena do chvíle, než vytáhnete baterie. B. Nastavení času a. Po neaktivitě delší než 4 minuty se computer přepne a zobrazí čas. Stiskněte ENTER a nastavte čas nebo teplotu.
  • Page 14 stiskněte ENTER a poté RECOVERY. Funkce tlačítek: Na computeru se nachází celke 6 tlačítek: 1. UP: V průběhu nastavování navyšuje hodnoty. 2. DOWN: V průběhu nastavování snižuje hodnoty. 3. ENTER/RESET: a. Stiskněte tlačítko, abyste potvrdili navolenou hodnotu. b. Pokud je výrobek neaktivní, stisknutím tlačítka po dobu 3 sekund zapnete obrazovku. 4.
  • Page 15 doleva. Znovu ucítíte příjemný tah v krku. Individuálně můžete toto cvičení několikrát opakovat. CVIČENÍ OBLASTI RAMEN Zvedejte střídavě levé a pravé rameno nebo obě ramena najednou. PROTAŽENÍ PAŽÍ Protahuje levou a pravou paži střídavě směrem nahoru ke stropu. Ucítíte tlak na pravé a levé straně.
  • Page 16 Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití...
  • Page 17 Elliptical POWERLAND BK8729H OWNER’S MANUAL IMPORTANT! Please read all instructions carefully before using this product. Retain this manual for future reference. The specifications of this product may vary slightly from the illustrations and are subject to change without notice.

  • Page 18: Before You Start

    Before You Start Thank you for purchasing this Elliptical Bike! For your safety and benefit, read this manual carefully before using the machine. Prior to assembly, remove components from the box and verify that all the listed parts were supplied. Assembly instructions are described in the following steps and illustrations.
  • Page 19 EXPLODED DIAGRAM...

  • Page 20: Parts List

    PARTS LIST Description Description Mainframe Protective guard Rear end cap Phillips pan head screw Rear bottom tube Arc washer Allen bolt M8×90 Waved washer Flat washer D10×Φ20×2 Carriage bolt M8×45 Nylon nut M10 Hexagon bolt M8×45 Plastic bushing Φ28×16×Φ16.1 Hexagon bolt M10×55 Alloy bushing Φ18×Φ10×11 39L/R L/R pedal tube joint 1 each...

  • Page 21: Assembly Instructions

    ASSEMBLY INSTRUCTIONS NOTE: Most of the listed assembly hardware has been packaged separately, but some hardware items have been preinstalled in the identified assembly parts. In these instances, simply remove and reinstall the hardware as assembly is required. Please reference the individual assembly steps and make note of all preinstalled hardware. PREPARATION: Before assembling, make sure that you will have enough space around the item;...
  • Page 22 STEP 2: First, slide the Mast cover (49) onto the Handlebar post (46); Then connect the Connection wire (50) to the Sensor wire (53); Put the cable end of Resistance cable (51) of Tension controller into the spring hook of Lower tension cable (52).
  • Page 23 STEP 4: Fit the L/R Swing tube (24L/R) to the Long axle (61) on the Handlebar post (46) with Allen bolt (10), M10x20 Spring washer (11), D-Shape washer (9), and Waved washers (35); Attach the L/R Pedal tube Joint (39L/R) to the L/R Crank (56L/R) with Allen bolt (10), Spring washer M10x20 (11), D-Shape washer (9), and Waved washers (35) as shown;...
  • Page 24 STEP 5: Tighten the L/R Pedal (14L/R) to the L/R Pedal support (15L/R) with Hexagon bolts (37), Flat washers M8×45 (12) and Nylon nuts (13) as shown. Note: The pedal has been labeled L for Left & R for Right.
  • Page 25 STEP 6: Cover the Joint part of L/R Handlebar (28L/R) and L/R Swing tube (24L/R) with Protective guard (26a/b) & (55a/b), then fix them with Tapping screws (27); Fix the Protective guard (17L/R) & (54a/b) to the L/R Pedal support (15L/R) & L/R pedal tube joint (39L/R) respectively with Tapping screws (59) &...
  • Page 26 STEP 7: Connect the Connection wire (50), Pulse wires (43) to the Computer wires, then fix the Computer (31) onto the computer bracket on the Handlebar post (46), tighten the Computer(31) with Screws (57); Fit the Protective guard (32/47) to the Handlebar post (46) with Tapping screws (59) as shown. Exercise monitor instructions Before exercising: A.
  • Page 27 3. TIME: Shows your elapsed workout time in minutes and seconds. Your computer will automatically count up from 0:00 to 99:59 in one second intervals. You may also program your computer to count down from a set value by using the UP and DOWN keys from 0:00 to 99:00. If you continue exercising once the time has reached 0:00, the computer will begin to beep and reset itself to the original time set, letting you know your workout is done.
  • Page 28 WARM-UP and COOL-DOWN A successful exercise program consists of a warm-up, aerobic exercise, and a cool-down. Do the entire program at least two and preferably three times a week, resting for a day between workouts. After several months, you can increase your workouts to four or five times per week. WARM-UP The purpose of warming up is to prepare your body for exercise and to minimize injuries.
  • Page 29 © COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.
