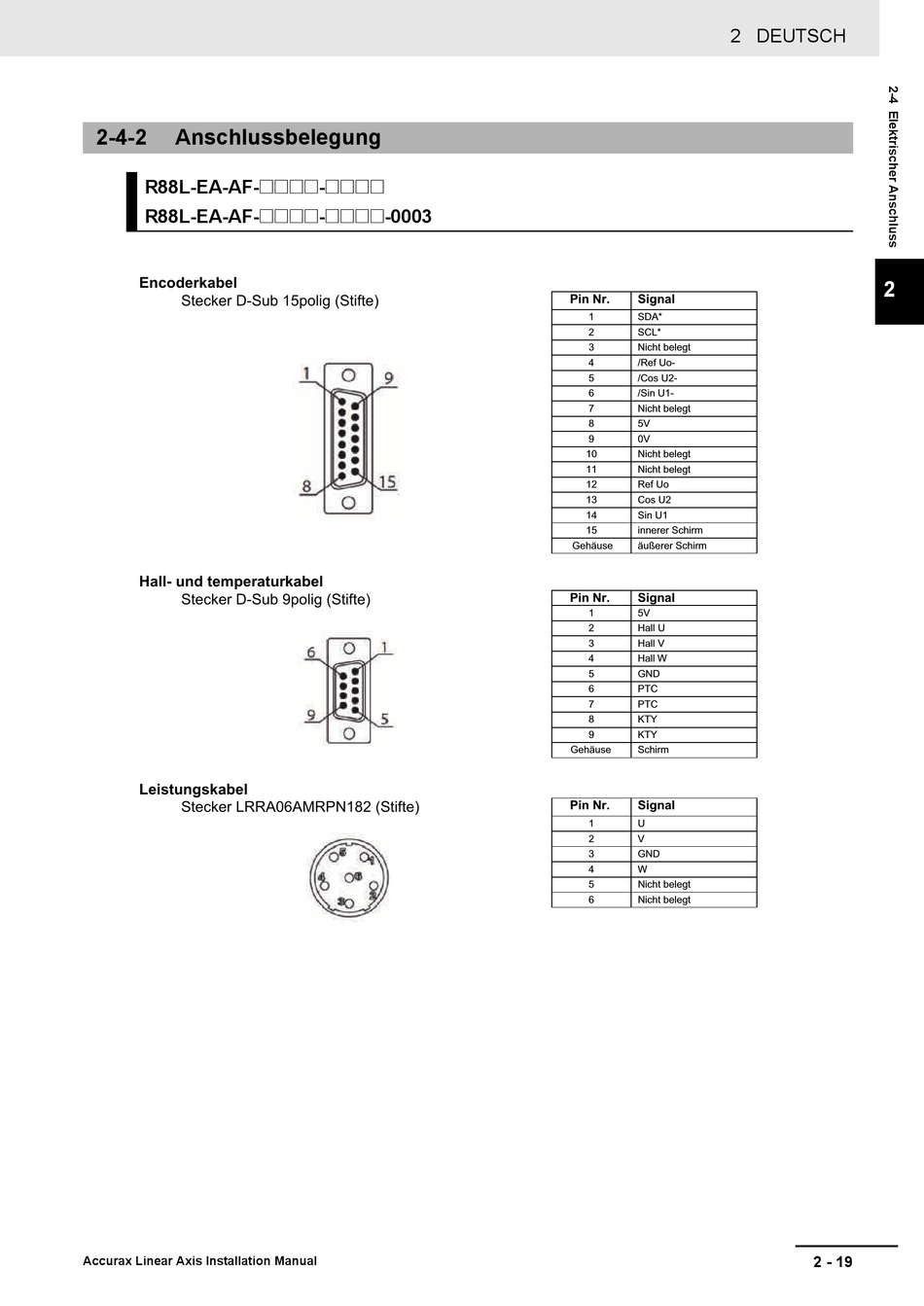

2-4-2
Anschlussbelegung
R88L-EA-AF-@@@@-@@@@
R88L-EA-AF-@@@@-@@@@-0003
Encoderkabel
Stecker D-Sub 15polig (Stifte)
Hall- und temperaturkabel
Stecker D-Sub 9polig (Stifte)
Leistungskabel
Stecker LRRA06AMRPN182 (Stifte)
Accurax Linear Axis Installation Manual
2 DEUTSCH
Pin Nr.
Signal
1
SDA*
2
SCL*
3
Nicht belegt
4
/Ref Uo-
5
/Cos U2-
6
/Sin U1-
7
Nicht belegt
8
5V
9
0V
10
Nicht belegt
11
Nicht belegt
12
Ref Uo
13
Cos U2
14
Sin U1
15
innerer Schirm
Gehäuse
äußerer Schirm
Pin Nr.
Signal
1
5V
2
Hall U
3
Hall V
4
Hall W
5
GND
6
PTC
7
PTC
8
KTY
9
KTY
Gehäuse
Schirm
Pin Nr.
Signal
1
U
2
V
3
GND
4
W
5
Nicht belegt
6
Nicht belegt
2
2 - 19
